Вентильный двигатель: конструкция, принцип работы, классификация

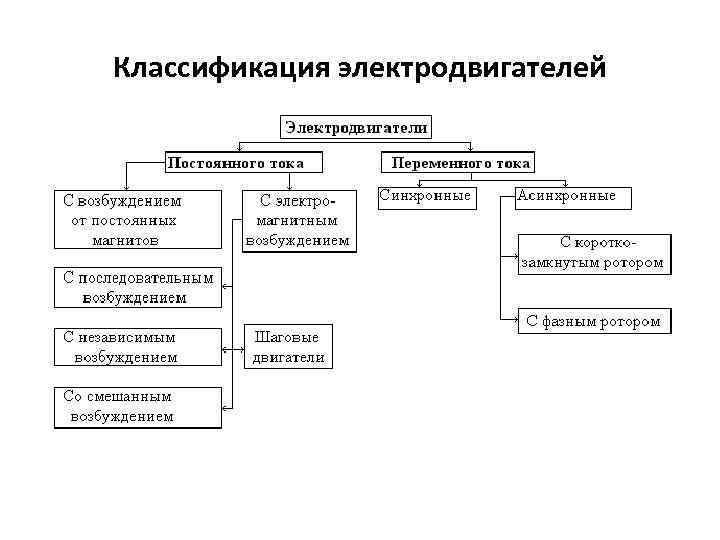

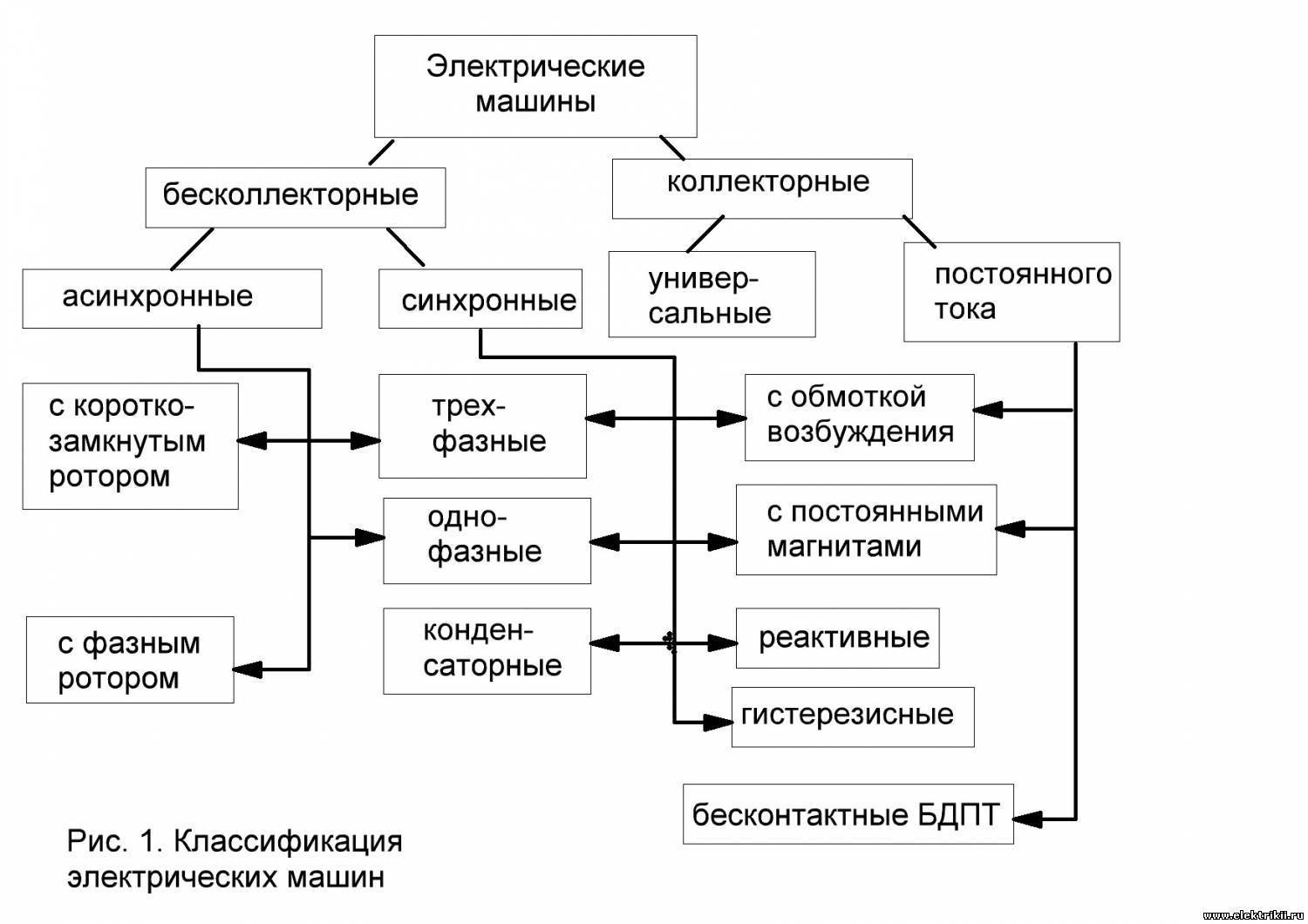

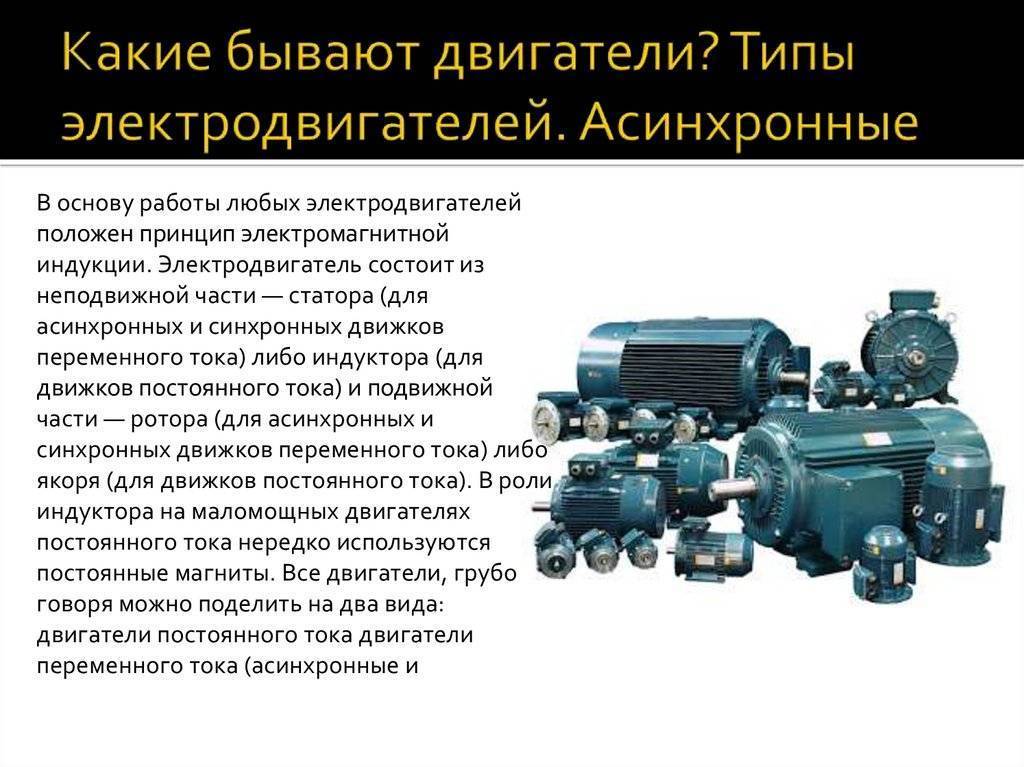

Виды электродвигателей: какой лучше

Описаны только основные виды электродвигателей и даны краткие характеристики, очень сжато описано устройство и принцип работы. Тем не менее, уже можно сделать выводы о том, что идеального решения, причём для всех случаев, просто нет. Есть наиболее подходящее для каждого конкретного случая.

  • Асинхронный электродвигатель без частотного регулирования – лучший выбор для насосов.
  • Коллекторный двигатель с его регулируемыми скоростями вне конкуренции для дрелей и пылесосов. И то, в последнее время стали делать с вентильными, они без щеток, что делает работу тише, срок службы дольше, хотя цену выше. Так что, тут, как посмотреть.

  • Для вентиляторов с длительным режимом работы выбирать приходится между асинхронных и вентильных. Но только если они не слишком мощные. Для мощных важным является возможность разделения на секции, а это проще реализовать у вентильных. И даже на кулерах стали в последнее время использовать вентильные с магнитным ротором.

В общем, чтобы ответить какой лучше, надо рассматривать совокупность условий и характеристик работы

Принимать во внимание достоинства и недостатки, перебирать все виды электродвигателей и только так можно найти оптимальный

Вентильные двигатели переменного тока

Такие устройства получают свое питание от сетей переменного тока. Скорость вращения ротора и движения первой гармоники магнитной силы статора полностью совпадают. Данный подтип двигателей можно использовать при высоких мощностях. К этой группе относятся шаговые и реактивные вентильные аппараты. Отличительной особенностью шаговых устройств является дискретное угловое смещение ротора при его работе. Питание обмоток формируется при помощи полупроводниковых компонентов. Управление вентильным двигателем осуществляется при последовательном смещении ротора, которое и создает переключение его питания с одних обмоток на другие. Это устройство можно разделить на одно-, трех- и многофазные, первые из которых могут содержать пусковую обмотку или фазосдвигающую цепь, а также запускаться вручную.

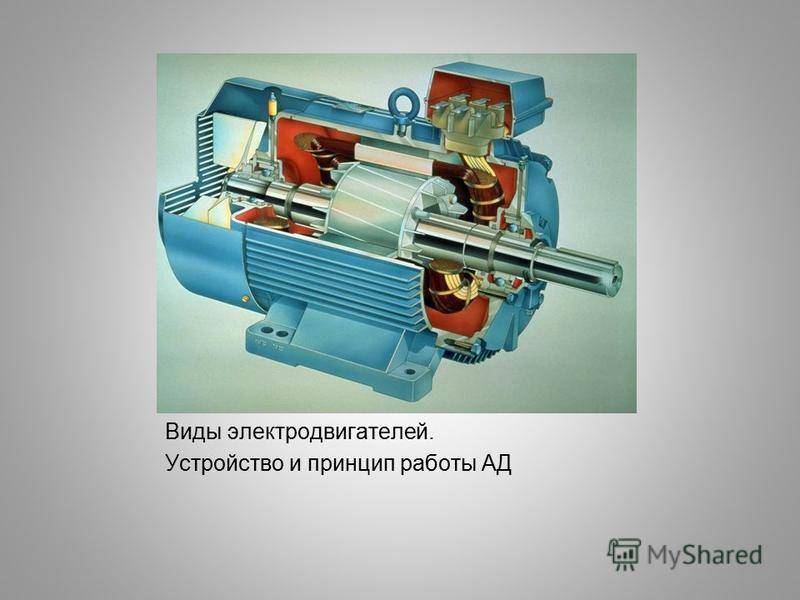

Потери электроэнергии в асинхронных электродвигателях

В серийных асинхронных электродвигателях используется преобразование переменного тока, поданного на обмотки статора, во вращающееся электромагнитное поле.  Так как обмотка ротора имеет замкнутую электрическую цепь, в ней возникает ток, который в свою очередь взаимодействуя с магнитным потоком статора и создаёт вращательный момент, приводящий в движение ротор. Таким образом, вместо того, чтобы использовать всю потребляемую электроэнергию для создания вращения ротора, около 13% ее тратится на создание и поддержание электромагнитного поля, и в конечном итоге теряется на нагрев.

Однофазная индукционная машина

Чаще всего индукционный однофазный двигатель переменного тока устанавливается в бытовой технике, так как электроснабжение дома осуществляется от однофазной электросети. Преимуществом таких двигателей переменного тока является достаточно прочная конструкция и низкая стоимость, отсутствие сложных схем управления.

Они вполне подходят для длительной работы, так как не нуждаются в техническом обслуживании. Обычно однофазный двигатель малой мощности – до 0,5 кВт. Такие электродвигатели устанавливаются в стиральных машинах, компрессорах холодильников и другой бытовой технике, где ротором создается небольшая скорость вращения, сравнительно небольшой объем силы тока.

Вентильный двигатель: конструкция, принцип работы, классификация

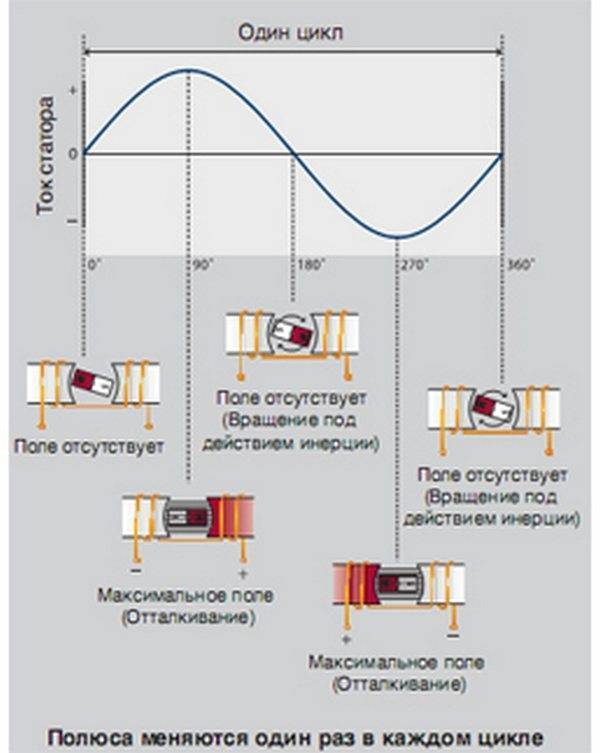

Схема работы однофазного двигателя малой мощности

В однофазных индукционных агрегатах на статоре установлено управление ротором от двух обмоток, которые сдвинуты одна от другой на 900 тока для образования пускового момента. Одна обмотка является пусковой, а вторая – рабочей.

Однофазные электродвигатели не подходят для сетей постоянного тока. Они характеризуются низкими энергопоказателями и малой перегрузочной способностью. Агрегаты функционируют в нормальном режиме, если не нарушен определенный диапазон частоты поля. После начала вращения устройство управления подключает рабочую обмотку. Это позволяет уменьшить потребление энергии.

В электрических приводах с обычным запуском устанавливаются, как правило, однофазные индукционные двигатели, имеющие экранированные полюса. В таком асинхронном электродвигателе в качестве вспомогательной фазы выступают короткозамкнутые витки, имеющие минимальные сопротивления, размещенные на выраженных полюсах статора.

Учитывая то, что пространственный угол, образованный витком и осями основной фазы, гораздо меньше 900, в таком электродвигателе есть эллиптическое поле. С помощью него создаются сравнительно небольшие силы, чем и объясняются невысокие рабочие и пусковые свойства индукционных электродвигателей, оснащенных экранированными полюсами с фазным включением.

Индукционные однофазные электродвигатели, имеющие короткозамкнутый ротор подразделяются на:

  • с усиленным сопротивлением фазы пуска;
  • агрегаты с короткозамкнутым ротором, оснащенные рабочим конденсатором;
  • оснащенные фазным пусковым конденсатором;комбинированные с фазным управлением, короткозамкнутым ротором;
  • комбинированные с фазным управлением, короткозамкнутым ротором;
  • с экранированными полюсами.

Асинхронным однофазным машинам не рекомендуется работать на холостом ходу. Пренебрежение данным правилом приводит к сильному перегреву фазного двигателя.

Преимущества

Применяя вентильный двигатель в работе, можно отметить такие его достоинства:

— возможность применения широкого диапазона для модифицирования частоты вращения;

— высокая динамика и быстродействие;

— максимальная точность позиционирования;

— небольшие затраты на техническое обслуживание;

— устройство можно отнести к взрывозащищенным объектам;

— имеет способность переносить большие перегрузки в момент вращения;

— высокий КПД, который составляет более 90%;

— имеются скользящие электронные контакты, которые существенно увеличивают рабочий ресурс и срок службы;

— при длительной работе нет перегрева электродвигателя.

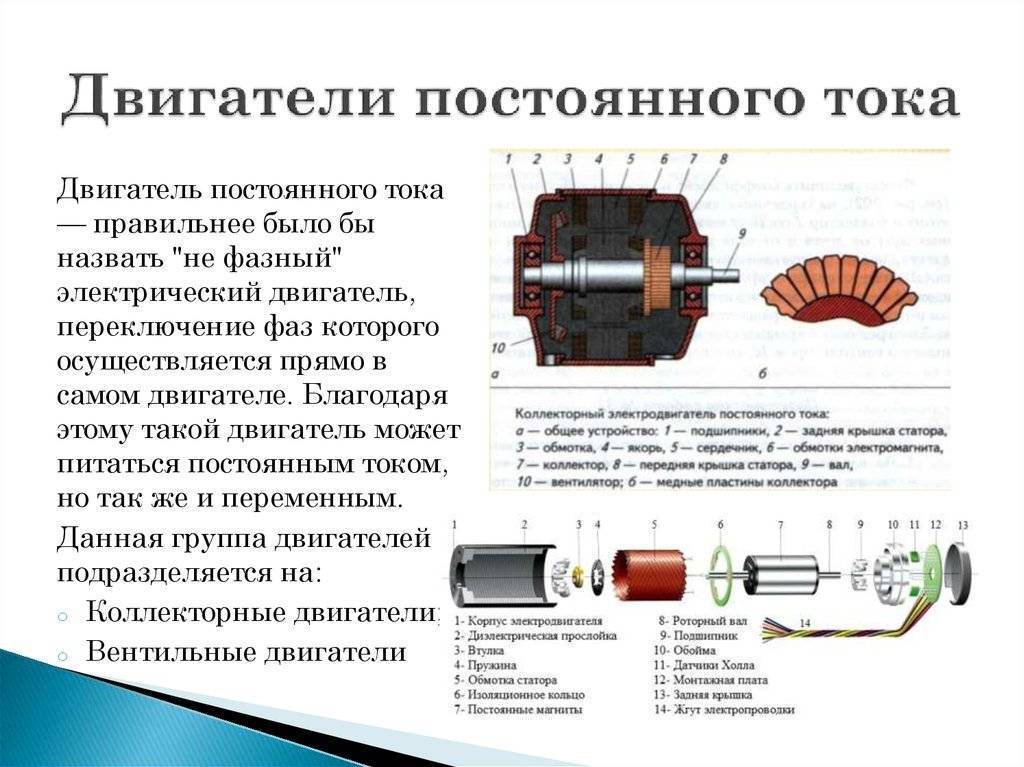

Устройство и описание ДПТ

Конструктивно электродвигатель постоянного тока устроен по принципу взаимодействия магнитных полей.

Самый простой ДПТ состоит из следующих основных узлов:

  1. Двух обмоток с сердечниками, соединенных последовательно. Данная конструкция расположена на валу и образует узел, называемый ротором или якорем.
  2. Двух постоянных магнитов, повёрнутых разными полюсами к обмоткам. Они выполняют задачу неподвижного статора.
  3. Коллектора – двух полукруглых, изолированных пластин, расположенных на валу ДПТ.
  4. Двух неподвижных контактных элементов (щёток), предназначенных для передачи электротока через коллектор до обмоток возбуждения.
Популярные статьи  Как выбрать пылесос для квартиры или дома?

Рисунок 1. Схематическое изображение простейшего электродвигателя постоянного тока.

Рассмотренный выше пример – это скорее рабочая модель коллекторного электродвигателя. На практике такие устройства не применяются. Дело в том, что у такого моторчика слишком маленькая мощность. Он работает рывками, особенно при подключении механической нагрузки.

Статор (индуктор)

В моделях мощных современных двигателях постоянного тока используются статоры, они же индукторы, в виде катушек, намотанных на сердечники. При замыкании электрической цепи происходит образование линий магнитного поля, под действием возникающей электромагнитной индукции.

Для запитывания обмоток индуктора ДПТ могут использоваться различные схемы подключения:

  • с независимым возбуждением обмоток;
  • соединение параллельно обмоткам якоря;
  • варианты с последовательным возбуждением катушек ротора и статора;
  • смешанное подсоединение.

Схемы подключения наглядно видно на рисунке 2.

Рисунок 2. Схемы подключения обмоток статора ДПТ

У каждого способа есть свои преимущества и недостатки. Часто способ подключения диктуется условиями, в которых предстоит эксплуатация электродвигателя постоянного тока. В частности, если требуется уменьшить искрения коллектора, то применяют параллельное соединение. Для увеличения крутящего момента лучше использовать схемы с последовательным подключением обмоток. Наличие высоких пусковых токов создаёт повышенную электрическую мощность в момент запуска мотора. Данный способ подходит для двигателя постоянного тока, интенсивно работающего в кратковременном режиме, например для стартера. В таком режиме работы детали электродвигателя не успевают перегреться, поэтому износ их незначителен.

Ротор (якорь)

В рассмотренном выше примере примитивного электромотора ротор состоит из двухзубцового якоря на одной обмотке, с чётко выраженными полюсами. Конструкция обеспечивает вращение вала электромотора.

В описанном устройстве есть существенный недостаток: при остановке вращения якоря, его обмотки занимают устойчивое. Для повторного запуска электродвигателя требуется сообщить валу некий крутящий момент.

Этого серьёзного недостатка лишён якорь с тремя и большим количеством обмоток. На рисунке 3 показано изображение трёхобмоточного ротора, а на рис. 4 – якорь с большим количеством обмоток.

Рисунок 3. Ротор с тремя обмоткамиРисунок 4. Якорь со многими обмотками

Подобные роторы довольно часто встречаются в небольших маломощных электродвигателях.

Для построения мощных тяговых электродвигателей и с целью повышения стабильности частоты вращения используют якоря с большим количеством обмоток. Схема такого двигателя показана на рисунке 5.

Рисунок 5. Схема электромотора с многообмоточным якорем

Коллектор

Если на выводы обмоток ротора подключить источник постоянного тока, якорь сделает пол-оборота и остановится. Для продолжения процесса вращения необходимо поменять полярность подводимого тока. Устройство, выполняющее функции переключения тока с целью изменения полярности на выводах обмоток, называется коллектором.

Такой же принцип коммутации питания обмоток используются во всех коллекторах, в т. ч. и в устройствах с большим количеством ламелей (по паре на каждую обмотку). Таким образом, коллектор обеспечивает коммутацию, необходимую для непрерывного вращения ротора.

В современных конструкциях коллектора ламели расположены по кругу таким образом, что каждая пластина соответствующей пары находится на диаметрально противоположной стороне. Цепь якоря коммутируется в результате изменения положения вала.

Количество фаз

Вентильный электродвигатель, как и другие виды устройств, может функционировать от постоянного и переменного тока. Встречаются двигатели, рассчитанные на разное число фаз.

Вентильный двигатель: конструкция, принцип работы, классификацияОднофазный относится к категории самых простых, имеющих минимальное количество связей с электроникой. Характеризуется наличием пульсаций, высоким крутящим моментом. Однофазный прибор не может запускаться на всех угловых позициях, используется в установках, где важна высокая скорость.

Двухфазный мотор активирует воздушный зазор, а при дополнительном настраивании в полюсах ротора создаётся асимметрия. Имеет высокий крутящий момент, который может спровоцировать негативные последствия во время эксплуатации.

Трехфазное устройство показывает эффективность при запуске и создании крутящего момента без задействования большого числа фаз. При наличии чётного количества полюсов оптимально подходит для техники, в которой важную роль играет высокая мощность при небольшой скорости работы (к примеру, для насосов). В процессе работы создаётся высокий крутящий момент и большой уровень шума.

Вентильный двигатель: конструкция, принцип работы, классификация

Четырехфазный двигатель лишён недостатков из-за завышенного крутящего момента и наличия пульсаций. Однако характерная для него высокая мощность и стоимость не позволяет широко использовать такой мотор в различном оборудовании.

Конструктивные особенности

На положение ротора в тяговом вентильном двигателе указывают датчики. Эти механизмы в совокупности являются электромеханической частью мотора. Силовой момент и микроконтроллер составляют управляющую часть. Блок управления мотором входит в логистическую неконструктивную часть системы.

Изолированные стальные листы собраны в синхронный привод, являющийся механической частью агрегата. В обмотке и роторе образуются вихревые токи, а такая конструкция способствует их уменьшению. Датчики Холла обеспечивают нормальную работу прибора. При отсутствии индикаторных устройств в вентильном моторе сигналы идут напрямую к магнитной установке. Эти же устройства контролируют режим реверса для того, чтобы при погружении мотор не останавливался.

Без этой функции, позволяющей дистанционно контролировать работу мотора и менять установки, не обойтись при буровых работах и добыче угля, нефти и газа. ШИМ-сигналы контролируются согласно настройкам шагового микропроцессора, обрабатывающего все данные о положении ротора. Если уровень этих сигналов низок, их усиливают, используя приборы, действующие по принципу микротрансформаторов.

Универсальные двигатели

В отдельную группу выделяют универсальные электродвигатели, которые могут работать от сети переменного тока и от источников постоянного напряжения. Они используются в электроинструментах, бытовой технике, а также других маломощных устройствах. Конструкция такой электрической машины принципиально не отличатся от двигателя постоянного тока. Главное отличие – конструкция магнитной системы и обмоток ротора. Магнитная система состоит из изолированных друг от друга секций для снижения магнитных потерь. Обмотка ротора такой машины поделена на 2 части. При питании от переменного тока напряжение подается только на ее половину. Это делается в целях снижения радиопомех, улучшения условий коммутации.

Популярные статьи  Основные технические характеристики автоматических выключателей

К преимуществам таких машин относятся:

  • Высокая скорость вращения. Универсальные электродвигатели развивают скорость до 10 000 об/мин и более.
  • Питание от переменного и постоянного напряжения. Двигатели такого типа широко применяют для электроинструментов, имеющих дополнительные аккумуляторные батареи.
  • Возможность регулирования скорости без использования дополнительных устройств.

Однако, такие электромашины имеют свои недостатки:

  • Ограниченная мощность.
  • Необходимость обслуживания коллекторного узла.
  • Тяжелые условия коммутации при питании от переменного напряжения из-за наличия трансформаторной связи между обмотками.
  • Электромагнитные помехи при подключении к сети переменного тока.

Каждый тип двигателя имеет свои достоинства и недостатки. Выбор электрической машины для привода любого оборудования делается исходя из условий эксплуатации, требуемой частоты вращения, экономической целесообразности, типа нагрузки и других параметров.

Принципы работы

Вентильный двигатель: конструкция, принцип работы, классификация

На сегодняшний день становится очень популярным вентильный двигатель, принцип работы которого основан на том, что контролер устройства начинает коммутировать обмотки статора. Благодаря этому вектор магнитного поля остается всегда сдвинутым на угол, приближающийся к 900 (-900) относительно ротора. Контролер рассчитан на управление током, который движется через обмотки двигателя, в том числе и величиной магнитного поля статора. Следовательно, можно регулировать момент, который воздействует на прибор. Показатель угла между векторами может определить направление вращения, которое действует на него.

Нужно учитывать, что речь идет об электрических градусах (они значительно меньше геометрических). Для примера приведем расчет вентильного двигателя с ротором, который в себе имеет 3 пары полюсов. Тогда оптимальным его углом будет 900 /3=300. Эти пары предусматривают 6 фаз обмоток коммутации, тогда получается, что вектор статора может перемещаться скачками по 600. Из этого видно, что настоящий угол между векторами обязательно будет варьироваться в пределах от 600 до 1200, начиная с вращения ротора.

Вентильный двигатель, принцип работы которого основывается на обороте фаз коммутации, из-за которых поток возбуждения поддерживается относительно постоянным движением якоря, после их взаимодействия начинает формировать вращающийся момент. Он устремляется повернуть ротор таким способом, чтобы все потоки возбуждения и якоря совпали воедино. Но во время его разворота датчик начинает переключать обмотки, и поток перемещается на следующий шаг. В этот момент результирующий вектор сдвинется, но останется полностью неподвижным сравнительно с потоком ротора, что в итоге и создаст вращающий момент вала.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Вентильный индукторно-реактивный двигатель, содержащий безобмоточный ротор с зубцами и статор, зубцы (полюса) которого охвачены катушками и размещены так, что образуется m-фазная магнитная система, отличающийся тем, что число зубцов на статоре Z 1=k×2m выбирается кратным 2m, число зубцов ротора Z2=Z1±k, где k=2, 3, 4, , а катушки двух m-фазных сосредоточенных обмоток статора размещены на зубцах (полюсах) таким образом, чтобы все магнитодвижущие силы в одноименных фазах одной и той же обмотки были направлены одинаково или от статора к ротору, или от ротора к статору.

2. Вентильный индукторно-реактивный двигатель по п.1, отличающийся тем, что при четном m магнитодвижущие силы катушек одноименных фаз разных обмоток направлены одинаково или от статора к ротору, или от ротора к статору.

3. Вентильный индукторно-реактивный двигатель по п.1 или 2, отличающийся тем, что при нечетном m магнитодвижущие силы катушек одноименных фаз разных обмоток направлены в противоположные стороны (например, если магнитодвижущие силы катушки первой фазы одной обмотки направлены от статора к ротору, то магнитодвижущие силы катушки первой фазы другой обмотки — от ротора к статору).

4. Вентильный индукторно-реактивный двигатель по п.1 или 2, отличающийся тем, что катушки фаз разных обмоток, надетых на зубцы (полюсы) статора, чередуются.

Конструкция

Тяговый вентильный двигатель (каталог Интерскол, Lenze, Борец для УЭЦН, ЭЦН) состоит из датчиков, которые указывают на положение ротора машины синхронного типа. Совокупность этих механизмов называется электромеханической частью двигателя. Управляющая часть устройства включает в себя микроконтроллер и силовой мост. Блок управления двигателем относится к логистическому неконструктивному участку системы.

Фото – Вентильный индукторный двигатель

Механическая часть устройства представляет собой синхронный привод, собранный из изолированных стальных листов. Такая конструкция способствует уменьшению вихревых токов, образующихся в обмотке и роторе.

Для нормальной работы прибора используются датчики Холла. Если в вентильном двигателе нет индикаторных приспособлений, сигналы поступают напрямую к магнитной установке. Этими же устройствами контролируется режим реверса. Это необходимо для того, чтобы при погружении двигатель не остановился, а также дает возможность дистанционно контролировать его работу и менять установки. Данная функция необходима при добыче нефти, угля, газа и буровых работах.

Вентильный двигатель: конструкция, принцип работы, классификация

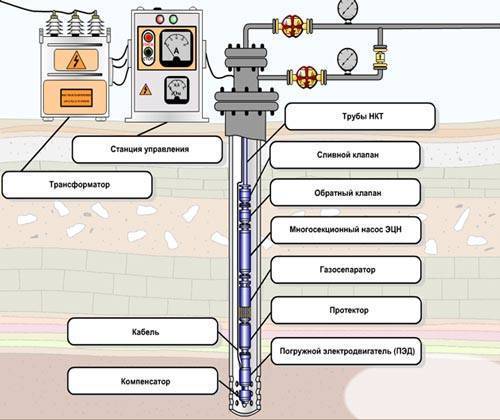

Фото – Принцип работы погружного двигателя

Шаговый микропроцессор обрабатывает все данные о положении ротора, согласно настройкам которого, контролируются ШИМ-сигналы. Нужно отметить, что при низком уровне данных сигналов, потребуется их усиление. Для этой цели используются специальные приборы, работающие по принципу микротрансформаторов.

Марка, тип Крутящий момент, Нм Длина, мм Максимально допустимая частота, мин-1 Вес, кг
ДМВ 55 0,05; 1 61 420; 1800 0,4
5 ДВМ 55 0,23; 0,47; 0,7; 1,3 218 2000; 3000; 4000; 6000 4,5
5 ДВМ 155 2,3; 3,5; 4,7; 7 342 2000; 3000; 4000; 6000 13
5 ДВМ 165 10; 13; 17; 23 536 1000; 2000; 3000; 4000 67
5 ДВМ 215 23; 35; 47; 70 637 1000; 2000; 3000; 4000 28
Популярные статьи  Пройти онлайн тест по электробезопасности (3 группа допуска)

Вентильный двигатель: конструкция, принцип работы, классификация

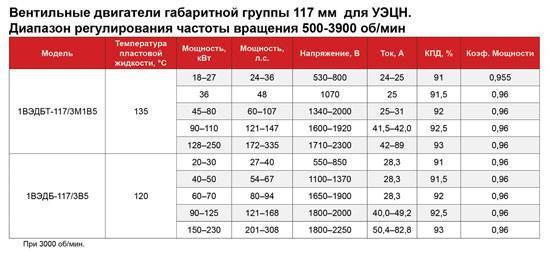

Фото – Параметры вентильных двигателей

Расчет двигателей производится по следующим формулам:

Формула равновесия фаз: IRΣ+ EΣ= U

Сумма ЭДС – E1= Emsin(∂+∂0), амплитуда ЭДС – Em= ko1pФw1Ω = (ko1pФN1Ω) / 2

Обозначение угла коммутации двигателя:

Свойства двигателя

Вентильный двигатель: конструкция, принцип работы, классификация

Такие устройства обладают высокой динамикой, большой перегрузочной способностью и точным позиционированием. Благодаря тому что в них отсутствуют движущие части, их использование возможно во взрывоопасной агрессивной среде. Такие моторы также называют и бесколлекторными, их основным преимуществом, по сравнению с коллекторными, является скорость, которая зависит от напряжения питания нагружающего момента. Также еще одним немаловажным свойством считается отсутствие истираемых и трущихся элементов, которые переключают контакты, благодаря чему вырастает ресурс пользования аппаратом.

Вентильный индукторный двигатель

Вентильно-индукторный двигатель – это устройство, в котором предусмотрено переключающееся магнитное сопротивление. В нем преобразование энергии происходит за счет изменения индуктивности обмоток, которые располагаются на явно выраженных зубцах статора при передвижении зубчатого магнитного ротора. Питание устройство получает от электрического преобразователя, поочередно переключающего обмотки двигателя в строгости по перемещению ротора.

Вентильно-индукторный двигатель представляет собой комплексную сложную систему, в которой работают совместно разнообразные по своей физической природе компоненты. Для удачного проектирования таких устройств необходимы углубленные знания в области конструирования машин и механики, а также электроники, электромеханики и микропроцессорной техники.

Современное устройство выступает как электродвигатель, действующий совместно с электронным преобразователем, который изготавливается по интегральной технологии с использованием микропроцессора. Он позволяет осуществить качественное управление двигателем с наилучшими показателями переработки энергии.

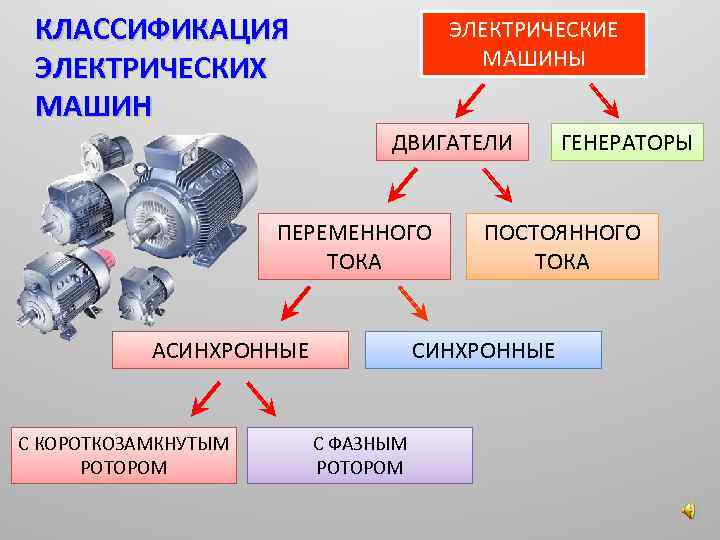

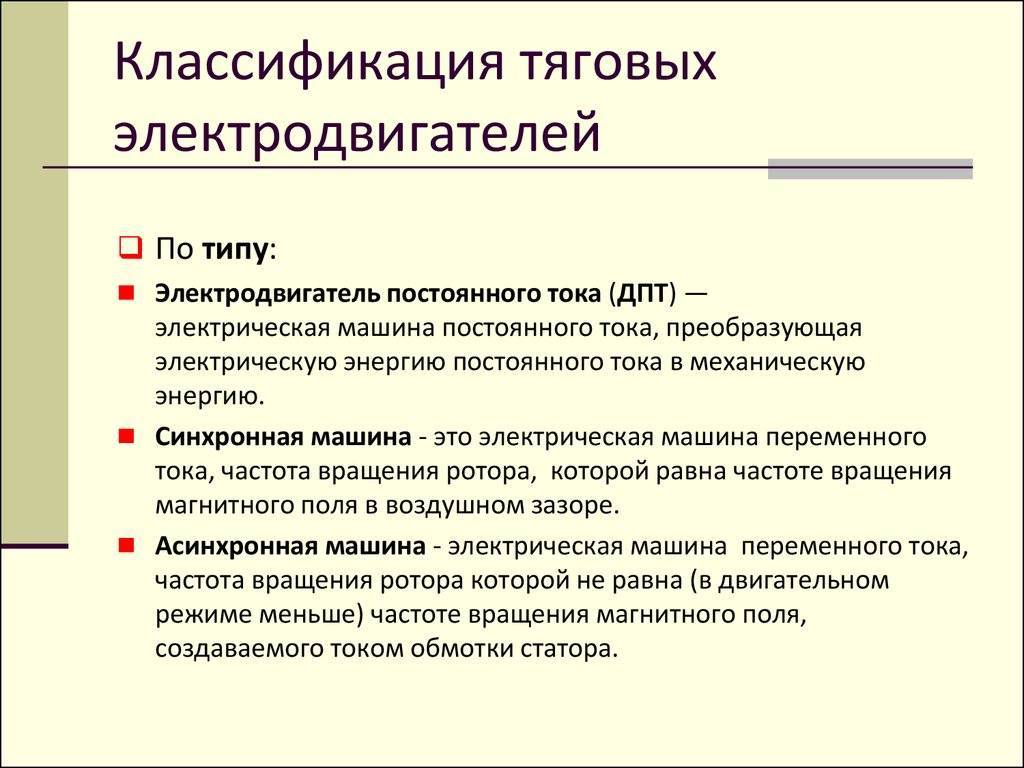

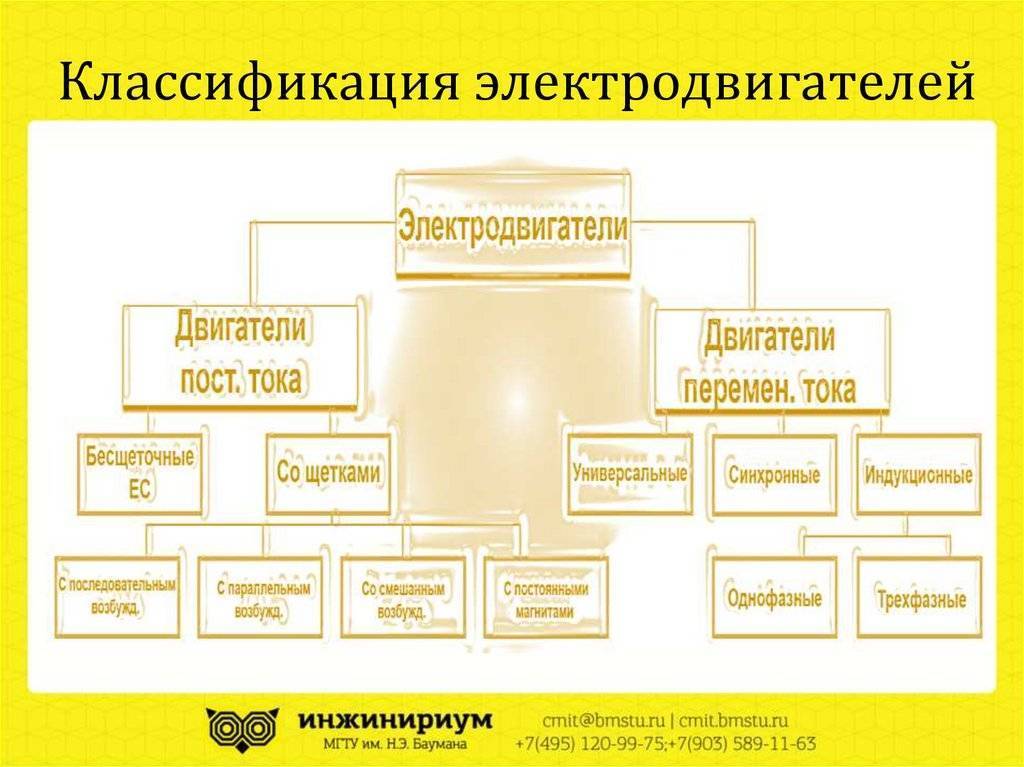

Классификация

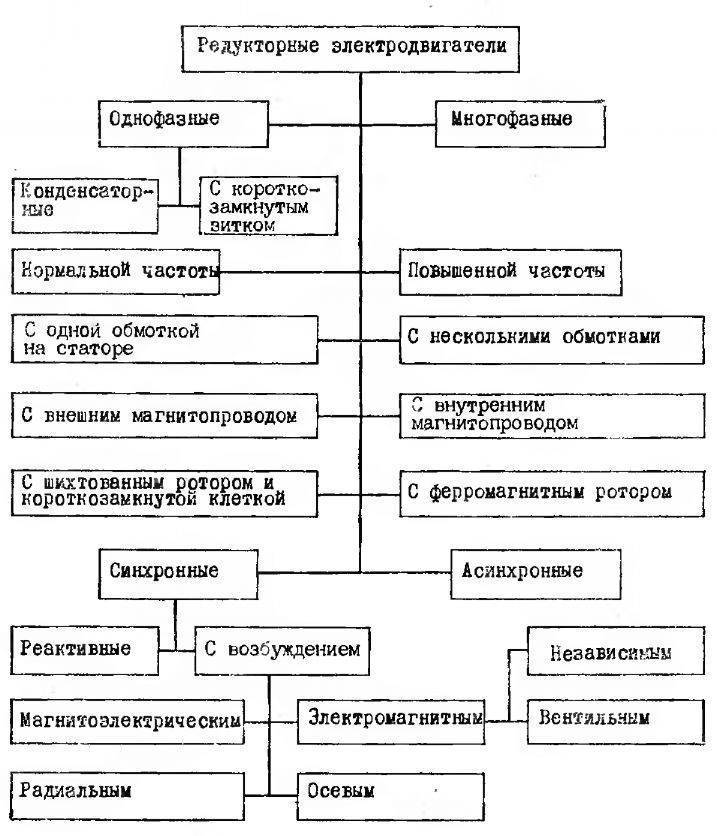

По типу питания вентильные электрические машины подразделяются на электродвигатели постоянного и переменного тока.

По способу взаимодействия магнитного поля статора и ротора встречаются синхронные, асинхронные и индукторные аппараты.

Помимо этого, в зависимости от числа задействованных фаз они разделяются на:

  • Однофазные – представляю собой наиболее простой вариант, где используется минимум линий передачи питающего напряжения от блока управления к его обмоткам. Однако в некоторых позиция существует трудность пуска такого вентильного двигателя под нагрузкой.
  • Двухфазные – обладают хорошей связью между обмоткой и статором. Но выдают довольно сильные пульсации, которые могут привести к негативным последствиям в работе.
  • Трехфазные – наиболее распространенные варианты, способные выдать плавный пуск и нормальный режим работы вентильного двигателя. Характеризуется четным количеством обмоток и хорошими тяговыми характеристиками. К его недостаткам относят лишь чрезмерный шум во время работы.
  • Четырехфазные – характеризуются минимальными пульсациями низким пусковым моментом. Но, в сравнении с другими моделями, они имеют высокую себестоимость, из-за чего применяются редко.

Вентильный двигатель: конструкция, принцип работы, классификация

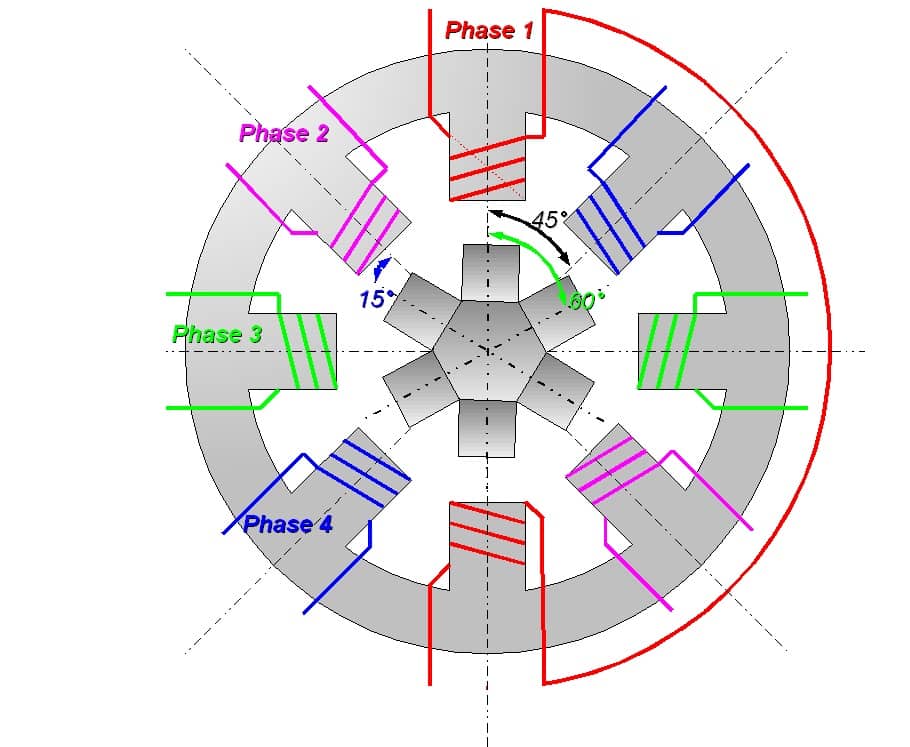

Рис. 7. Четырехфазный вентильный двигатель

Преимущества

Применяя вентильный двигатель в работе, можно отметить такие его достоинства:

— возможность применения широкого диапазона для модифицирования частоты вращения;

— высокая динамика и быстродействие;

— максимальная точность позиционирования;

— небольшие затраты на техническое обслуживание;

— устройство можно отнести к взрывозащищенным объектам;

— имеет способность переносить большие перегрузки в момент вращения;

— высокий КПД, который составляет более 90%;

— имеются скользящие электронные контакты, которые существенно увеличивают рабочий ресурс и срок службы;

— при длительной работе нет перегрева электродвигателя.

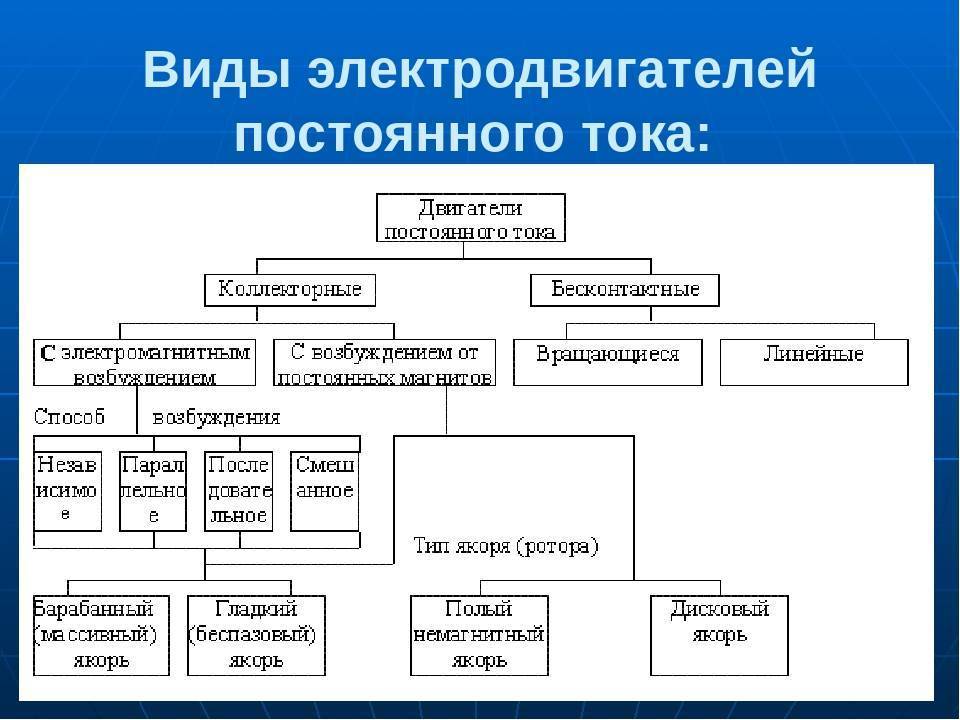

Двигатели на постоянном токе

Электрические двигатели постоянного тока могут иметь наряду с последовательным параллельное и смешанное соединение обмоток статора и якоря. Их преимуществом является то, что недоступно предыдущему виду: это способность регуляции частоты вращения. Однако при эксплуатации необходимо применение силы.

Вентильный двигатель: конструкция, принцип работы, классификация

Такие двигатели бывают бесколлекторными и коллекторными.

Бесколлекторные, или вентильные — это двигатели, функционирующие в замкнутой системе с датчиком, определяющим роторное положение и систему управления.

Коллекторные двигатели могут быть с самовозбуждением (параллельным, последовательным и смешанным) и независимым возбуждением.

Устройствами, где применяются электродвигатели постоянного тока, являются, к примеру, электрический транспорт и различные строительные станки.

Технические характеристики

При выборе конкретной модели важно определить ее соответствие месту установки, поэтому важно обращать внимание на следующие характеристики вентильных двигателей:

  • номинальное напряжение – определяет питающую величину, которая должна подаваться на вентильный двигатель для получения номинального усилия;
  • потребляемая мощность – характеристика электродвигателя, показывающая величину мощности, расходуемую на работу устройства;
  • КПД – показывает соотношение полезной работы, совершаемой вентильным двигателем к израсходованной мощности;
  • мощность на валу – полезная работа электрической машины, совершаемая за счет тягового усилия;
  • номинальная частота – определяет количество оборотов в минуту, которые вентильный двигатель может совершать в номинальном режиме работы;
  • диапазон регулировки частоты – показывает, в каких пределах можно изменять частоту оборотов вала для конкретной модели;
  • номинальный крутящий момент – определяет усилие, создаваемое на валу вентильного двигателя при оптимальных параметрах работы, также в параметрах может регламентироваться пусковой и максимальный момент;
  • коэффициент нагрузки – показывает, насколько снижается эффективность электрической машины, в зависимости от подъема над уровнем моря;
  • габаритные размеры и масса вентильного двигателя.
