Как пользоваться тестером напряжения

Замер напряжения

Замерять тестером напряжение не сложно. Начнем с измерения постоянки, к примеру в обычной пальчиковой батарейке формата АА.

Как пользоваться тестером напряжения

Последовательность действий будет такой:

  1. Подсоединяем красный провод к гнезду VΩ с плюсовым потенциалом. Как мы помним, черный провод вставляется только в разъем COM (минусовой потенциал).
  2. Выбираем предел измерения в секторе DCV, исходя из напряжения, которое дает сам измеряемый элемент. В батарейке AA — это 1,5 Вольт, следовательно, тумблер нужно установить на положении больше этого значения, но при этом наиболее близком к нему. Это будет 2, 10 или 20 (зависит от используемого прибора).
  3. Размещаем щупы на батарейке с учетом полярности: черный — к минусу, красный — к плюсу, и смотрим на результаты.

Знак «-«, который может появиться перед числом, говорит о нарушении полярности. Тогда щупы на измеряемом элементе просто меняются местами.

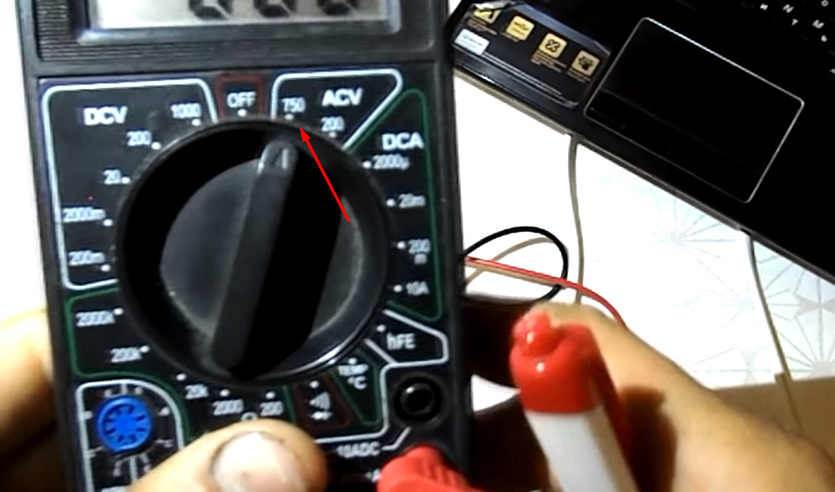

Последовательность действий для замера переменного напряжения аналогична измерению переменки. Единственное отличие — это то, что выбирать предел измерений необходимо в секторе ACV. Для проверки напряжения в обычной розетке переключатель выставляется напротив числа выше 220 (это может быть 600 или 750).

Как пользоваться тестером напряжения

А поскольку полярность в переменке отсутствует, то по поводу правильной установки проводов можно не беспокоиться.

Если результат оказался ниже 200, то для получения более точных показаний можно переставить тумблер на отметку 200.

Как пользоваться мультиметром, Заметки электрика

Как пользоваться тестером напряженияx

Check Also

Определение неисправности и замена датчика коленвала Постоянное совершенствование силовых установок сказывается положительно на общих характеристиках двигателя, но не очень на общей технической части автомобиля. Ведь …

Êîðîáêà ïåðåäà÷ àâòîìîáèëÿ (ÊÏÏ) âõîäèò â ñïèñîê âàæíåéøèõ êîíñòðóêòèâíûõ ñîñòàâëÿþùèõ òðàíñìèññèè àâòî. Êîðîáêà ïåðåäà÷ àâòîìîáèëÿ ïðåäíàçíà÷åíà äëÿ èç­ìå­íå­íèÿ ñêîðîñòè êðóòÿùåãî ìîìåíòà è íàïðàâëåíèÿ äâèæåíèÿ ìàøèíû, …

Что такое жидкое стекло для авто и для чего оно нужно В повседневном общении “жидким стеклом” называют довольно широкий спектр средств, применяемых в качестве строительных …

В последнее время большой популярностью пользуются всесезонные шины. Зачастую их приобретают экономные владельцы транспортной техники, чтобы не покупать два комплекта покрышек, один из которых обязательно …

Двигатели TSI (Turbo Stratified Injection, от англ. турбонаддув и послойный впрыск) — бензиновые силовые агрегаты с непосредственным (прямым) впрыском топлива и турбонаддувом. Данные моторы производятся …

ABS: что это такое и как работает История возникновения ABS Принцип действия Как устроена ABS? Датчики скорости колёсного вращения Электронный блок управления Модуляторы гидравлического блока …

Привод спидометра — основные неисправности и их ремонт Привод спидометра — основные неисправности и их ремонт 1. Автомобильный спидометр: предназначение и устройство механизма 2. Поломки …

Совет

Поговорим о сердце любого двигателя внутреннего сгорания – маслонасосе. Именно масляный насос нагнетает давление в системе смазки, позволяя смазывать трущиеся пары, отводить тепло и продукты …

Стабилизаторы поперечной устойчивости – чтобы легко преодолевать повороты! Задача стабилизатора поперечной устойчивости передней и задней подвески заключается в том, чтобы увеличивать устойчивость транспортных средств при …

Термостат — признаки неисправности и способы решения проблемы Любой двигатель при работе требует охлаждения. Для этого в блоке есть специальные каналы, а снаружи предусмотрен термостат. …

В помощники беру Volvo S60, оснащенный кучей электронных ассистентов. Мне в первую очередь нужен адаптивный круиз-контроль, умеющий поддерживать не только заданную скорость, но и дистанцию …

ШРУС (шарнир равных угловых скоростей, «граната») состоит из двух основных элементов – обоймы и корпуса. Обойма расположена внутри корпуса. Их поверхности оснащены специальными параллельными углублениями …

Газораспределительный механизм (сокращенное наименование – ГРМ) предназначен для обеспечения своевременной подачи в цилиндры двигателя воздуха или топливно-воздушной смеси (в зависимости от типа двигателя) и выпуска …

Газ на авто плюсы и минусы. Разберем пропан и метан + видео Эта статья назревала сама собой, особенно после таких популярных материалов как – пропан …

Обратите внимание

Современный автомобильный двигатель вместо карбюратора в своей конструкции имеет инжектор. Бензонасос ВАЗ 2114 монтируется в топливном баке автомобиля. Конструкция насоса позволяет ему создавать давление в …

Редукционный двигатель масляного насоса: устройство и ремонт неисправностей Бесперебойная работа автомобильного двигателя зависит от множества факторов: качества топлива, системы вентиляции и охлаждения устройства. Нельзя забывать …

Лада 2101 Краповый Феникс › Бортжурнал › Мозги для сердца (МПСЗ-микропроцессорная система зажигания) Вот и сбылась мечта… Каких-то 5-6 лет изучения темы, ожидания и сомнений …

Как проверить топливный насос, диагностика неисправностей Владельцы автомобилей с большим пробегом нередко сталкиваются с таким явлением, как упавшее или полностью отсутствующее давление в топливопроводе. Причины …

Чтобы водитель во время передвижения на автомобиле мог контролировать скорость перемещения, а также рабочие параметры автомобиля, в салоне на передней панели установлена приборная доска, с …

Топливный насос высокого давления (сокращенное наименование – ТНВД) является одним из основных конструктивных элементов системы впрыска дизельного двигателя. Насос, выполняет, как правило, две основные функции: …

Для повышения мощностных характеристик, экономичности и снижения выбросов вредных веществ в конструкции современных двигателей применяется изменение геометрии впускного коллектора. Рассмотрим принцип работы впуска переменной длины …

Важно

Самая неприятная уязвимость – это уязвимость кодграббером, ведь они способны полностью отключить противоугонные функции и отпереть салон. А раз есть доступ в салон и время …

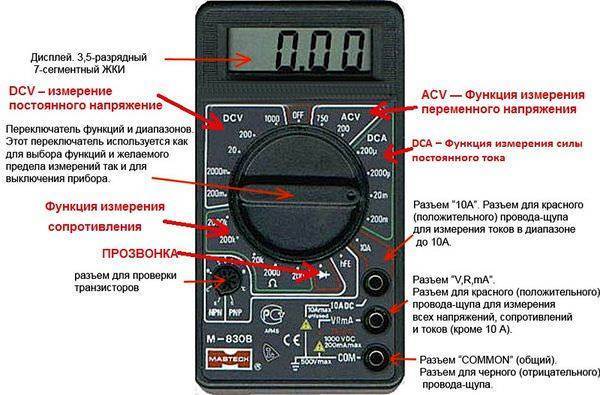

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

  • OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
  • ACV — измерение переменного U
  • DCV — измерение постоянного U
  • DCA — измерение постоянного тока
  • Ω — замер сопротивления
  • hFE — замер характеристик транзисторов
  • значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа

Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Популярные статьи  Инструкция по применению сумеречного выключателя

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на Али вот здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Меряем сопротивление устройства

Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры – начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних – если показания больше, то переставляйте ручку вперед, если меньше – то назад.

Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные. Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами – то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего лишнего – только прибор и само устройство.

Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.

Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.

Ничего сложного в измерениях сопротивления нет – вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.

Разновидности мультиметров и принцип их устройства

Самые распространенные разновидности мультиметров – аналоговые и цифровые. Как они обустроены и работают, рассмотрим далее.

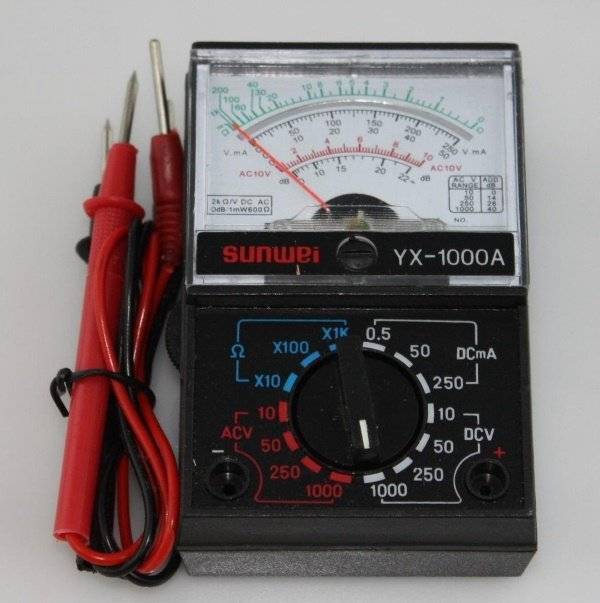

Аналоговые

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением. Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:

Как пользоваться тестером напряжения

Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений. Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на “0”. Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

Цифровые

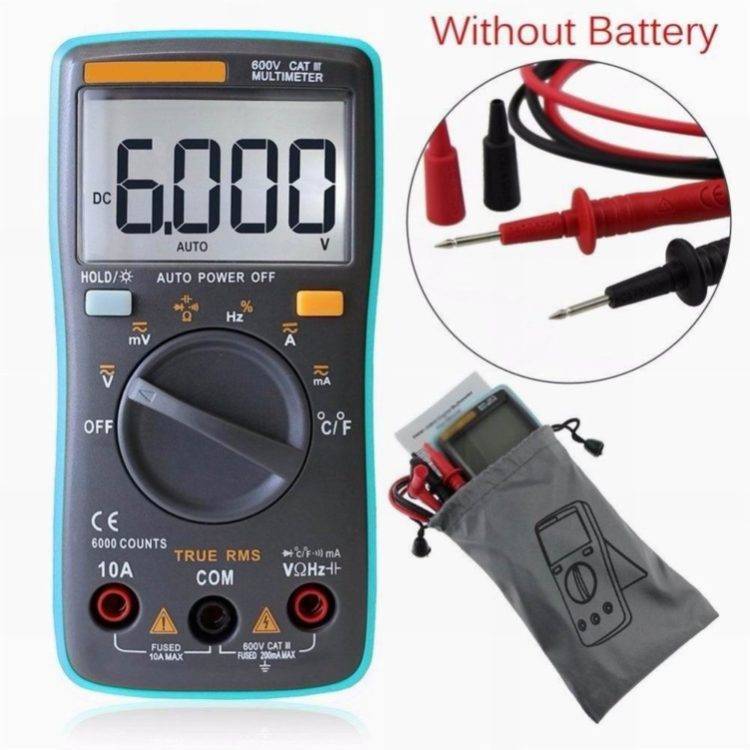

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний. Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.

Как пользоваться тестером напряжения

Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена. Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку.

Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

В комплект для измерений входят два провода с клеммами и остроконечными щупами:

  • один провод черного цвета – “минус”, “масса”, “com” (common – общий);
  • второй провод красного – плюс или “измерительный”.

Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – “крокодильчиком”. Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы.

Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.

Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.

О том, какой мультиметр лучше купить – узнаете здесь

Устройство мультиметра

Внутри корпуса помещены блок питания, плата, дисплей или шкала со стрелкой. У аналогового измерителя в корпус вмещен экран со стрелкой и разноцветной шкалой.

В центре лицевой стороны корпуса находится регулятор, с помощью которого устанавливаются виды замеров, их диапазоны

Работает он от батареек, поэтому важно не забывать после использования прибора, выставлять переключатель в положение «OFF».

Рассмотрим имеющиеся обозначения на корпусе мультиметра.

В корпусе, как правило, внизу справа, размещены три гнезда-разъема, к которым подключаются вышеуказанные проводники.

  • Для измерений переменного тока до 10 ампер служит самый верхний разъем, обозначаемый 10ADC.
  • Следующим размещен разъем VmA. В данные гнезда подключается только красный провод.
  • Самый нижний разъем – СОМ. К нему подключают черный (минус) провод.

Цифровой тестер оповестит, если была ошибка при подключении: на экране появится знак «-». Полярность необходимо соблюдать при замерах в цепях постоянного тока.

Большинство мультиметров оснащены гнездом, предназначенным специально для проверки параметров транзисторов.

Лицевая сторона корпуса поделена на сектора. Каждый предназначен для определенного вида измерений.

Далее, согласно инструкции по использованию мультиметра, проверяем исправность тестера.

  • Подключаем красный провод к разъему «VmA», черный проводник – к разъему «СОМ».
  • Переключатель ставим в сектор измерения сопротивления.
  • Замыкаем концы щупов.
  • На дисплее должны появиться нули. Аппарат исправен и готов к работе.

Если щупы разомкнуть, на экране возникнет цифра «1» с показателем значения сопротивления, на котором находится регулятор.

Популярные статьи  Почему горит две лампы из 5 и на одной клавише выключателя при выключении не горит индикатор?

Инструкция по работе с мультиметром

Чтобы провести измерения, необходимо предварительно ознакомиться с инструкцией

При работе важно учитывать диапазон измерений и характер тока

Измерение напряжения

Инструкция проста.

  • Переводят переключатель в позицию ACV.
  • Подключают щупы к гнезду COM к разъему VΩmA.
  • Выбирают примерный диапазон. Если сделать это сразу не удается, сначала выставляют самый большой – 750В. Если на экране после измерения появляется меньшее значение, диапазон уменьшают последовательно до 200В и до 50В, чтобы повысить точность.
  • Если измеряют напряжение в сети с постоянным током, сразу выставляют 20В.

Измерение силы тока

Технология такая же.

  1. Устанавливают черный провод к разъему COM и определяют примерную силу тока по показателям источника питания.
  2. Если это невозможно, сначала красный щуп вставляют в гнездо 10А, то есть для измерения тока с большей силой.
  3. Если данные на экране ниже заявленного диапазона, штекер переключают в разъем VΩmA и повторяют измерение в диапазоне до 200 мА. Если величина еще меньше, переключают регистр.

Измерение сопротивления

Перед замером отключают питание цепи. Щупы ставят в разъемы COM и VΩmA. Переводят переключатель в любой диапазон сектора Ω. Прикладывают контакты к фрагменту цепи или элементу и получают сопротивление.

Если на табло появляется 1 или OL, нужно перевести переключатель в более высокий диапазон. Если индикатор показывает 0, в более низкий.

Прозвонка проводов

Важный режим тестера – прозвонка. Он позволяет быстро установить, есть или нет разрыв в цепи. Для этого отключают питание измеряемого участка цепи, устанавливают щупы в стандартное положение – COM и VΩmA, и касаются контактами 2 точек схемы.

Если цепь замкнута, включается звуковая индикация. Если есть разрыв, прибор молчит.

Для ремонтных и строительных работ внутри здания более чем достаточно бытовой версии прибора с разрядностью в 3,5 и погрешностью до 10 %. Такой мультиметр работает с хорошей точностью, но его стоимость остается доступной.

Как подготовить тестер к работе

Подготовка мультиметра состоит из следующих этапов:

  1. Подключение источника питания. Как правило, все тестеры работают на простых пальчиковых батарейках, но существуют модели и со встроенным аккумулятором. Большие же промышленные мультиметры работают от сети.
  2. Далее следует подключить щупы. Щупы – это провода с клеммами, посредством которых будет создаваться контакт для протекания электрического тока через тестер, Красный провод нужно вставить в гнездо, где написано COM, а черный, где написано V.
  3. Проба щупов. Чтобы пользоваться мультиметром, и получать точные результаты, необходимо убедиться в целостности и исправности проводов. Соедините клеммы друг с другом, и вы услышите гудок – это и будет значить, что с щупами все в порядке.
  4. Выберите измеряемую величину, и установите ее на шкале путем поворота ручки с указателем.
  5. Выберите размерность, то есть в каких долях на экран будет выводиться значение величины.

Тестер готов к работе!

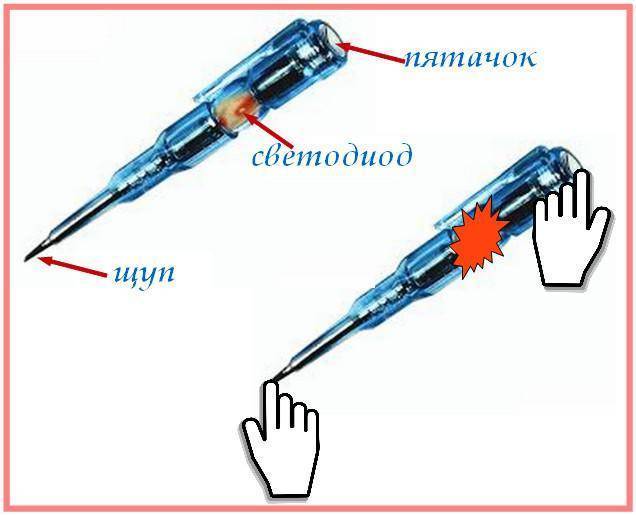

Как пользоваться тестером напряжения

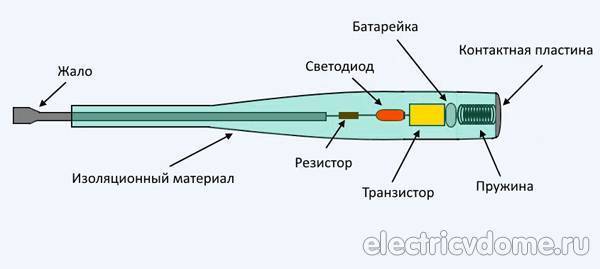

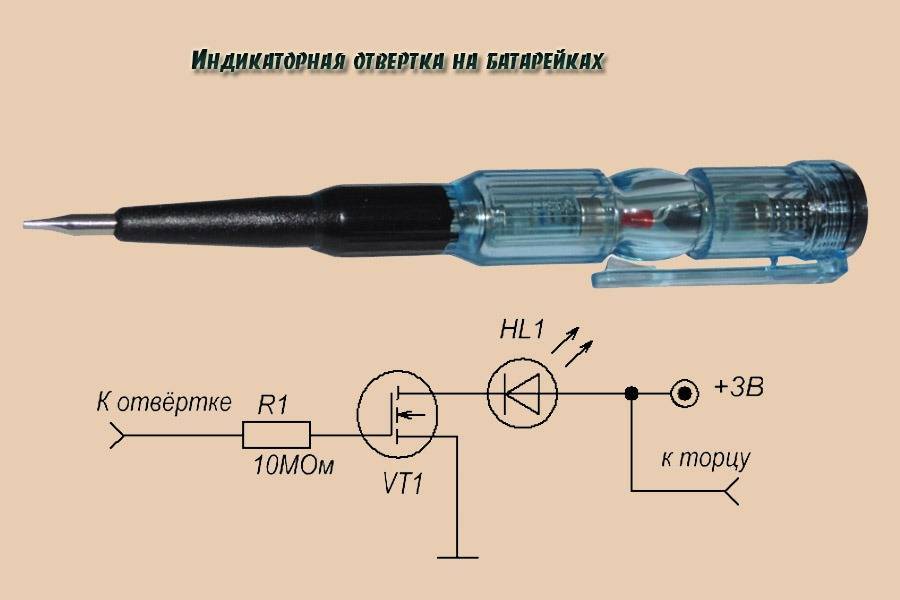

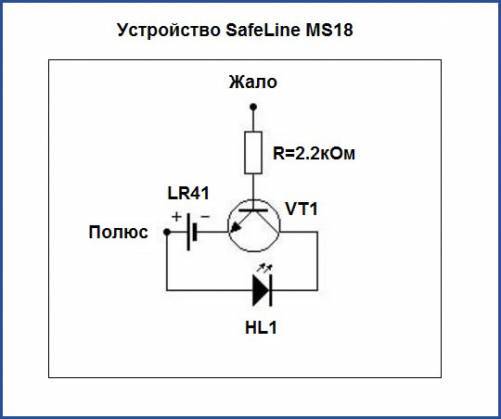

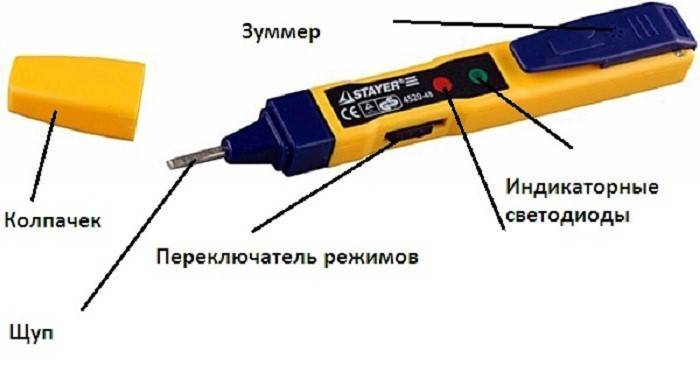

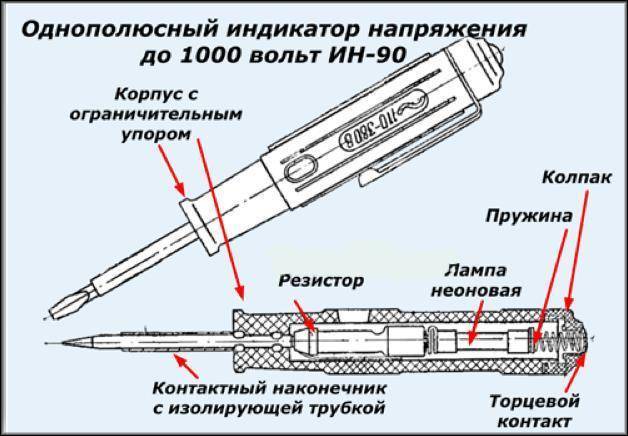

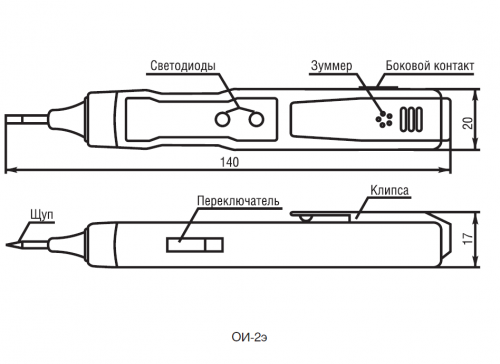

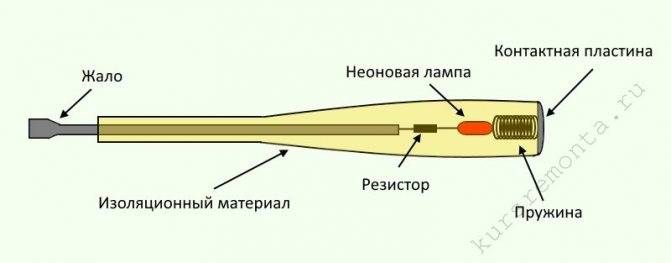

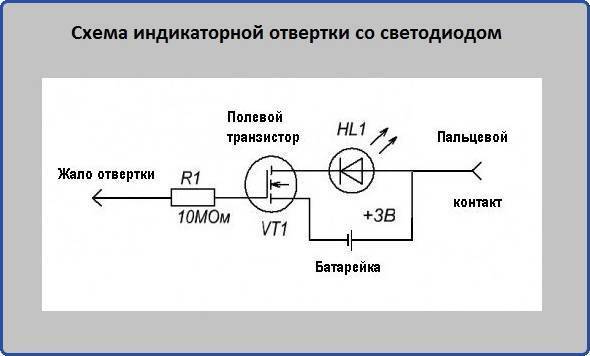

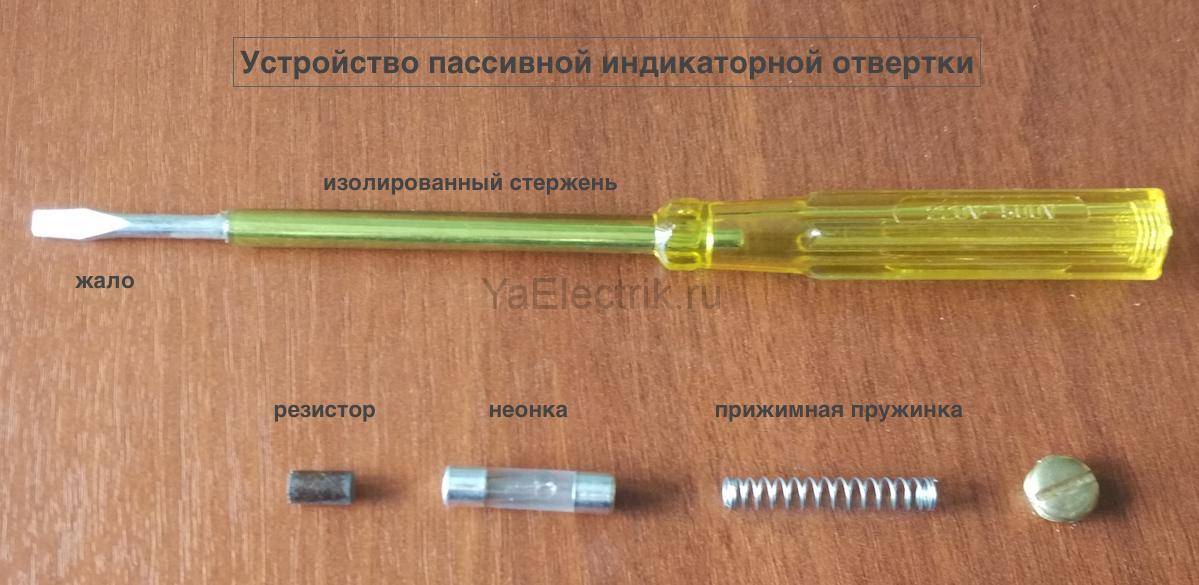

Устройство электронного тестера

Мультиметры DT830B и DT9205A

В данном обзоре постараюсь описать два этих незаурядных прибора, предназначенных в основном для дома или любительской радиотехники. Так любезно предоставленных магазином TomTop. Будут фотки. Будут измерения. А также горелый щуп, который был вставлен параллельно в 220В без нагрузки, в режиме измерения тока

Пришли очень похожие на них, хотя маркировка моделей та же. Вот видео с распаковкой их: https://www.youtube.com/watch?v=lJ-Jjp4C1A8 Посмотрим на что они способны.

Начну с маленького. Вот такие характеристики на него составлены в магазине:

А вот что написано на коробке:

Пришел в таком вот комплекте (коробка + тестер + щупы, инструкцию решили не класть):

Может мерить постоянное и переменное напряжения, постоянный ток, сопротивление, параметры транзисторов (ни разу не мерил), ну и прозвонка диодов, а вот увы динамика нет. Вот фото передней панельки с круговым рычагом:

А вот его дешевенькие щупы, провод тонкий, возможно это и спасло меня

Их сопротивление равно 1,5 Ом:

Решил начать с измерения постоянного напряжения, под рукой был только комп. блок питания, на нем и проверял все (без нагрузки). 12В (показал 13.22В):

5В (показал 5.01В):

3.3В (показал 3.37В):

Измерение сопротивления резисторов. 10Ом ± 5% (показал 10.9Ом):

91Ом (показал 99.3ОМ):

300Ом ± 5% (показал 300Ом):

Измерим постоянный ток (измерения проводил на фонарике Convoy S3, который может работать в 3 режимах и ток потребления в них составляет 0.1А, 0.8А, 2.1А) 1 режим:

2 режим:

3 режим (был приятно удивлен, что с такими щупами удалось увидеть ток в 2 А):

А теперь я решил измерить напряжение в сети, выставил рычагом нужный предел, а вот плюсовой щуп переключить в нужное гнездо забыл, и так и воткнул в розетку

В итоге, искры, немного дыма, и конечно же запах горелой пластмассы, и… порванный щуп. Ну что ж, повезло что в них такой тонкий провод. Вот он кстати, решил достать его из всего:

Другой щуп тоже немного пострадал, подплавился конец:

Ну что же посмотрим, что у него внутри. Вот о чем говорит нам задняя стенка (заметьте имеется предохранитель

Вот его внутренности:

Хм… Кто-то забыл припаять предохранитель, и, подозреваю, что не только его, ну да ладно, с кем не бывает

Как всегда огромные капли припоя и неотмытый флюс:

Соберу-ка я его обратно, и уберу подальше.

Перейдем ко второму тестеру. К DT9205A. Чем же он отличается от первого? За что переплачивать около 8 баксов? Он может автоматически отключаться после 15 минут бездействия, может пищать, может мигать светодиодом, может мерить емкость, постоянный ток до 20А (а бы не рискнул), температуру (но без понятия как, щупы для этого не положили почему-то) Вот его характеристики выложенные на сайте:

А вот, что нам говорит коробка:

Но самое интересное внутри коробки. Найдите 10 отличий. Фото на коробке:

Фото прибора:

А вот его щупы (тоже не очень):

Тут уже есть кое-какая бумажка, похожая на инструкцию:

Хочу включить. Не включается. Понятно. Смотрим есть ли батарейка. Хм… Опять экономия у дорогих class=»aligncenter» width=»800″ height=»600″ Пока крутил, вертел его в руках, смутил какой-то посторонний звук внутри прибора, как будто что-то мелкое в нем болтается, потрес еще, и вывалился один радиоэлемент из батарейного отсека (вроде диод):

Не нравиться мне это, решил разобрать, заодно сфоткаю внутренности. Вот он без резиновой калоши:

А вот в разборе:

Как я не пытался найти откуда же мог отвалиться этот диод так я не нашел. Но самое интересное что это еще не все, посторонний звук остался. Ладно разбираем дальше. И вот что я обнаружил в рычаге-переключателе:

Фото платы:

Как всегда не без косяков. Припой, флюс…

Еще интересный момент смутил меня, не уж-то так и планировалось сделать, часть SMD часть обычных резисторов:

Пофиг, собираем обратно. Проверим как он в работе. Прозвонка цепей/диодов. Динамик пищит, светодиод светится:

Сопротивление щупов (1.1 ОМ):

Измерение постоянного напряжения от компьютерного БП без нагрузки. 12В (показал 13В):

5В (показал 4.93В):

Ну и что-то мне захотелось измерить заряженный Li-ion аккум (показал 4.1В):

Популярные статьи  С какой стороны ноль на трехфазном дифавтомате Легранд 63А?

Сопротивления. 10Ом ± 5% (показал 9.9Ом):

68КОм

Ток (все на том же фонарике). Тут все плохо, видимо щупы сказались (либо я что-то неправильно мерил) Фото с тремя режимами:

Хотел померить емкость, но что-то так и не понял как ее мерить. Ну да ладно. На этом все

Если нужен дешевый неприхотливый мультиметр, без особой важности на точность, то брать можно. С учетом того, что если вдруг сожгете его по неопытности или невнимательности, то и не жалко будет выкинуть и купить новый

Как измерять: подробная инструкция

Электроэнергетическая промышленность выпускает модели тестеров с различными интерфейсами. Производители описывают, как пользоваться мультиметром, в подробной инструкции. Но часто, особенно в комплектации дешевых продуктов, инструкции отсутствуют или напечатаны на английском языке. Несмотря на некоторые отличия, измерения в разных приборах производятся по Общим принципам.

Напряжение

При работе с электрической цепью под напряжением требуется соблюдать технику безопасности.

Первым делом нужно установить режим работы и диапазон значений. Для этого нужно знать, какой ток в цепи — постоянный или переменный. Рекомендуется сначала установить диапазон на максимум (если напряжение неизвестно) или выше предела текущего потенциала. Для сети 220 В это 600 или 750 В.

Второй шаг — черный щуп подключить к гнезду СОМ, красный к разъему для определения напряжения.

Подключение щупов для измерения напряжения

Третий — непосредственно измерение. Для этого завести концы проводов в гнезда розетки или, например, к полюсам батарейки.

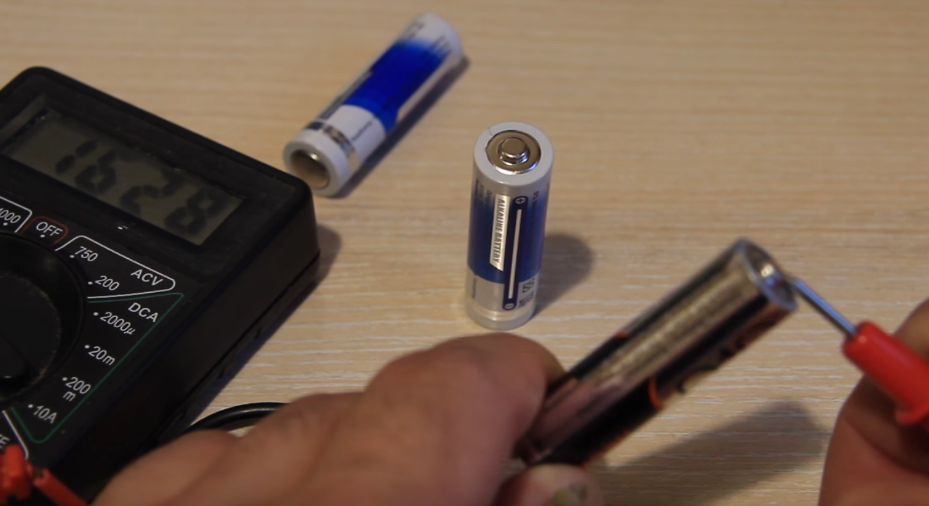

Замер потенциала батарейки

На экране высветится значение напряжения в вольтах. Зафиксировать число можно нажатием кнопки HOLD (при наличии). Это очень удобная функция, особенно если измерений много.

При несоблюдении полярности величина будет со знаком «минус». В цифровых мультметрах, в отличие от стрелочных, это не проблема.

Сопротивление

Мультиметр позволяет определять сопротивление элементов, участков цепи или простейших электрических устройств без подачи напряжения. Подобные измерения не опасны, так как обесточенные предметы опасности не представляют.

Последовательность работы:

  1. Выставить переключателем нужный режим в максимальном диапазоне.
  2. Подключить провода к соответствующим разъемам.
  3. Проконтролировать состояние прибора. Для этого соединить концы щупов между собой. Дисплей покажет «0» или незначительное сопротивление самих проводников, которое учитывается при высокоточных расчетах.
  4. Измерить сопротивление прикосновением к выводам исследуемого объекта. Часто для этого пользуются зажимами «крокодил». Работать будет удобнее, а показания точнее.

Прибор автоматически выдает значение сопротивления в Ом. Для правильного результата достаточно 2 попыток.

Определение сопротивления элемента

Если цепь разомкнута и нет контакта, на дисплее появится единица.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь — последовательно.

Мультиметр встраивается в разрыв цепи

Оптимально, если есть возможность подключать провода к разборному разъему. В противном случае нужно будет изготовить какое-то устройство. Удобно использовать простой электрический провод с вилкой на одном конце и двойной розеткой на другом.

Приспособление для замеров силы тока

Измерение тока небезопасно как для замерщика, так и прибора. При перегрузке устройство может сгореть.

Чтобы минимизировать возможный риск, нужно соблюдать определенные правила:

  • Начинать с максимального диапазона. Даже при низком напряжении сила тока может быть очень большой.
  • Если показания прибора меньше нижней границы ( 200 или 500 мА в различных моделях), переустановить красный провод в соответствующее гнездо и снять точные измерения уже в более узком диапазоне.
  • Ограничивать длительность замеров и паузы между ними. Если не соблюдать временной режим, мультиметр перегреется и выйдет из строя.

Подключение красного щупа при токе свыше 200 мА

Что такое мультиметр

Мультиметром называют аппаратуру, которой измеряют параметры электрического тока. Причём тестер — другое имя устройства — сочетает функции измерительных приборов, которыми определяют силу тока, напряжение сети и сопротивление проводника. С помощью мультиметра выискивают наличие разрывов в электрических сетях, проверяют работоспособность электронных компонентов: диодов, конденсаторов, триодов и других элементов.

Мультиметры подразделяются на аналоговые (стрелочные) и цифровые; в аналоговых тестерах результат измерения показывается в виде отклонения стрелки на градуированной шкале, а цифровые мультиметры информацию отображают цифрами на дисплее

Лёгкий, компактный, простой в использовании тестер — незаменимый помощник домашнего умельца, которому поможет быстро и точно определить причину неполадок в электрических схемах бытовой техники, автомобилей, домашней электропроводки, электроинструмента.

Схема работы аналогового тестера и цифрового мультиметра

Вначале мультиметры были аналоговыми (стрелочными) и назывались тестерами. В их комплектацию обязательно входят два провода со щупами, которыми замыкаются участки электропроводки, электронных компонентов, контактов. Итог измерений определялся по положению стрелки на одной из шкал: отдельно для напряжения, своя для силы тока, индивидуально для сопротивления.

Принцип действия механизма магнитоэлектрической системы — взаимодействие электрического тока, проходящего по обмотке рамки, с магнитным полем постоянного магнита

Зачастую шкалы делают разного цвета, чтобы улучшить зрительное восприятие. Основные узлы аналогового мультиметра: постоянный магнит, подвижная индукционная катушка, соединённая с ней стрелка и пружина противодействия.

Главный механизм в аналоговом тестере — стрелочная головка, которая представляет собой довольно чувствительное электромеханическое устройство, выполненное в виде миниатюрной катушки, подвешенной на пружинках. Ток, проходя через витки катушки, помещённой в магнитном поле, поворачивает её на определённый угол, тем самым отклоняя стрелку — закреплённую на ней — и, преодолевая сопротивление пружины, устанавливает в конкретном положении. Эта позиция стрелки на размеченной шкале в форме дуги и является измеренным значением нужного параметра.

Понятно, что точность такого тестера зависит от нескольких факторов: положения в пространстве, механического воздействия (например, дрожания руки), температуры окружающей среды. В аналоговом мультиметре предусмотрено наличие специального регулирующего устройства, которое помогает выводить стрелку на ноль перед началом измерений.

На схеме представлена принципиальная схема простого аналового мультиметра, ведущего измерения с помощью шунтирующих резисторов

Стрелочный прибор в устройстве прост.

В качестве источника питания во всех видах мультиметров используется батарея типа КРОНА

Его конструкция состоит из набора тщательно подобранных высокоточных резисторных шунтов разного номинала, нескольких диодов, микроамперметра и собственного источника питания, используемого для измерения сопротивлений.

В настоящее время цифровые мультиметры базируются на достижениях микроэлектроники, для которой характерно органическое единство физических, конструкторско-технических и схемотехнических аспектов

По стоимости цифровой измеритель ненамного дороже стрелочного аналога, потому что уже давно налажено массовое производство чипов микроэлектроники, поэтому стоимость их невелика. Удобство использования цифрового мультиметра заключается в его достоинствах:

  • точности;
  • наглядности (цифры воспринимаются зрительно привычнее, чем положение стрелки на мелко градуированной шкале);
  • автоматического выбора диапазона измерения (вольты, амперы или омы).
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
