Инструкция по применению сумеречного выключателя

Фотодатчик замеряет естественную освещенность по одному из принципов

  • фоторезистора;
  • фотодиода;
  • фототранзистора;
  • фототиристора;
  • фотосимистора.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который .способен вырабатывать электрический заряд при облучении светом.

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока.

Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта.

Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,.

Фотосимистор сконструирован для работы с переменным током. Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

Инструкция по сборке

Это самая элементарная схема фотореле из нескольких деталей: симистора Quadrac Q60, опорного резистора R1, и фото элемента ФСК:

При отсутствии света симисторный ключ открывается полностью и лампа в ночнике светит в полный накал. При увеличении освещенности в помещении происходит смещение напряжения на управляющем электроде и меняется яркость светильника, вплоть до полного гашения лампочки.

Следующая схема с релейным выходом:

Транзистор VT1 усиливает сигнал с резистивного делителя напряжения PR1 и R1. VT2 управляет электромагнитным реле К1, а диод VD1 шунтирует импульсы напряжения во время отключения катушки, защищая транзисторы от выхода из строя. Рассмотрев данную схему, можно обнаружить, что часть схемы (выделенная красным) по функционалу близка к готовым сборкам ардуино, релейный модуль.

Слегка переделав и дополнив одним транзистором и солнечным фотоэлементом от старого калькулятора, был собран прототип сумеречного выключателя — самодельное фотореле на транзисторе. При освещении солнечного элемента PR1, транзистор VT1 открывается и подает сигнал на выходной релейный модуль клемма S. Реле переключает свои контакты, управляя нагрузкой.

На видео ниже подробно рассказывается, как сделать фотореле в домашних условиях:

Вот, собственно и вся информация о сборке фотореле своими руками. Надеемся, предоставленные схемы и видео уроки помогли вам сделать сумеречный выключатель из подручных средств!

Наверняка вы не знаете:

  • Как сделать датчик движения

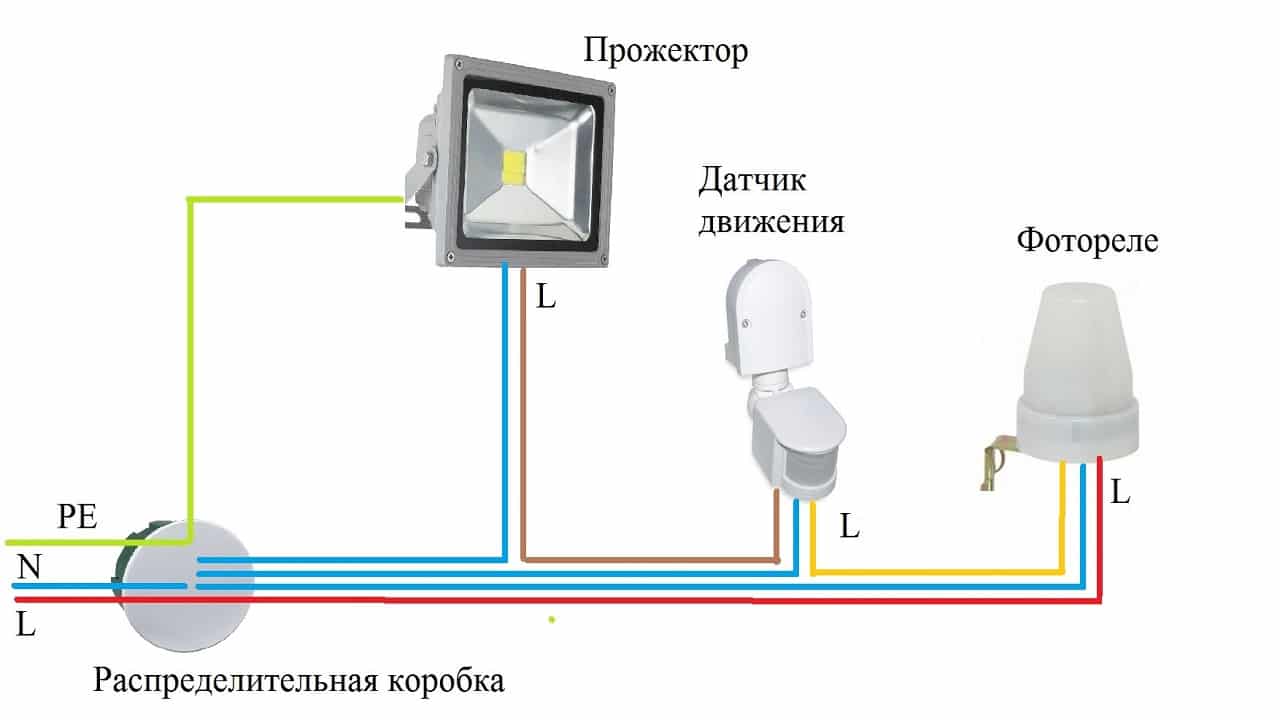

  • Схема подключения прожектора с фотореле
  • Как собрать реле времени своими руками

схема, видео, инструкция по сборке

Одним из основных элементов автоматики в уличном освещении, наряду с таймерами и датчиками движения, является фотореле или сумеречное реле. Назначение данного аппарата — автоматическое подключение полезной нагрузки, при наступлении темного времени суток, без участия человека. Это устройство также получило огромную популярность благодаря своей дешевизне, доступности и простоте подключения. В данной статье мы подробно разберем принцип работы сумеречного выключателя и нюансы его подключения, а также расскажем, как сделать фотореле своими руками. Это не отнимет много времени и сил, зато вам будет приятно пользоваться самостоятельно собранным устройством.

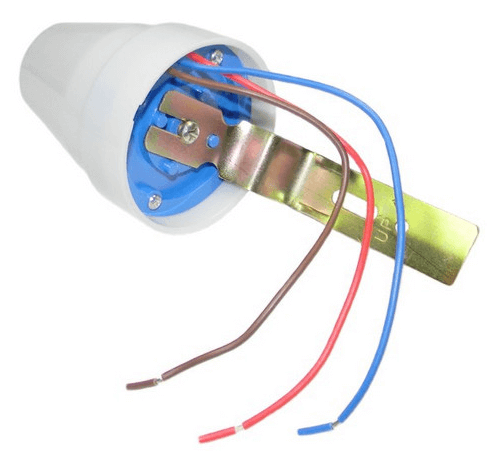

Конструкция реле

Основным элементом реле является фотодатчик, в схемах могут применяться фоторезисторы, диоды, транзисторы, фотоэлектрические элементы. При изменении освещенности на фотоэлементе соответственно изменяются и его свойства, такие как сопротивление, состояния P-N перехода в диодах и транзисторах, а также напряжения на контактах фоточувствительного элемента. Далее сигнал усиливается и происходит переключение силового элемента, коммутирующего нагрузку. В качестве выходных управляющих элементов используют реле или симисторы.

Почти все покупные элементы собраны по схожему принципу и имеют два входа и два выхода. На вход подается сетевое напряжение 220 Вольт, которое, в зависимости от установленных параметров, появляется и на выходе. Иногда фотореле имеет всего 3 провода. Тогда ноль – общий, на один провод подается фаза, и при нужной освещенности она соединяется с оставшимся проводом.

Инструкция по применению сумеречного выключателя

Инструкция по применению сумеречного выключателя

Инструкция по применению сумеречного выключателя

При подключении фотореле необходимо ознакомится с инструкцией, обратить особое внимание на максимальную мощность подключаемой нагрузки, тип ламп освещения (накаливания, газоразрядные, светодиодные лампочки)

Важно знать, что реле освещения с тиристорным выходом не смогут работать с энергосберегающими лампами, а также с некоторыми видами диммеров из-за конструктивных особенностей. Этот нюанс необходимо учитывать, чтобы не повредить оборудование

Этот нюанс необходимо учитывать, чтобы не повредить оборудование.

Давайте рассмотрим несколько схем для самостоятельной сборки сумеречного выключателя в домашних условиях. Для примера разберем, как сделать симисторный ночник с фотоэлементом.

Инструкция по сборке

Это самая элементарная схема фотореле из нескольких деталей: симистора Quadrac Q60, опорного резистора R1, и фото элемента ФСК:

Инструкция по применению сумеречного выключателя

При отсутствии света симисторный ключ открывается полностью и лампа в ночнике светит в полный накал. При увеличении освещенности в помещении происходит смещение напряжения на управляющем контакте и меняется яркость светильника, вплоть до полного затухания лампочки.

Обратите внимание, что в схеме присутствует опасное для жизни напряжение. Подключать и тестировать ее необходимо с особой аккуратностью

А готовое устройство обязательно должно быть в диэлектрическом корпусе.

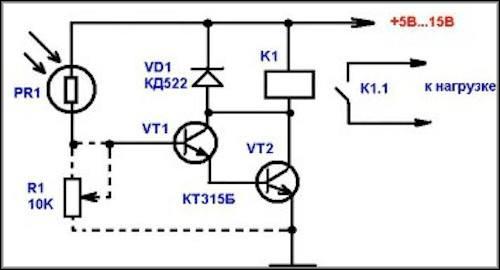

Следующая схема с релейным выходом:

Инструкция по применению сумеречного выключателя

Транзистор VT1 усиливает сигнал с делителя напряжения, который состоит из фоторезистора PR1 и резистора R1. VT2 управляет электромагнитным реле К1, которое может иметь как нормально разомкнутые, так и нормально замкнутые контакты, в зависимости от назначения. Диод VD1 шунтирует импульсы напряжения во время отключения катушки, защищая транзисторы от выхода из строя из-за бросков обратного напряжения. Рассмотрев данную схему, можно обнаружить, что ее часть (выделенная красным) по функционалу близка к готовым сборкам релейного модуля для ардуино.

Инструкция по применению сумеречного выключателя

Слегка переделав схему и дополнив ее одним транзистором и солнечным фотоэлементом от старого калькулятора, был собран прототип сумеречного выключателя — самодельное фотореле на транзисторе. При освещении солнечного элемента PR1, транзистор VT1 открывается и подает сигнал на выходной релейный модуль, который переключает свои контакты, управляя полезной нагрузкой.

Инструкция по применению сумеречного выключателя

Если у вас остались вопросы, то посмотрите видео, на которых также подробно рассказывается, как сделать фотореле своими руками:

Вот, собственно и вся информация о сборке фотореле своими руками. Надеемся, предоставленные схемы и видео уроки помогли вам сделать сумеречный выключатель из подручных средств!

Популярные статьи  Как подключить электросчетчик к однофазной или трехфазной электрической цепи?

Наверняка вы не знаете:

Производители

Инструкция по применению сумеречного выключателя

Устройство «Экосвет» предназначено для работы с лампочками на 220 Вольт.

Основные параметры прибора:

  • нагрузка — 300 Ватт;
  • разброс звукового сигнала — от 30 до 150 децибел;
  • уровень защищенности корпуса — IP30;
  • допустимый температурный режим — от 20 градусов ниже нуля до 40 градусов выше нуля;
  • стоимость — от 350 рублей.

«Экосвет» фиксируют саморезами за крепежные лапы. Прибор не рекомендуется устанавливать в шумных помещениях. Несмотря на то, что «Экосвет» настроен на хлопки, возможны ложные срабатывания.

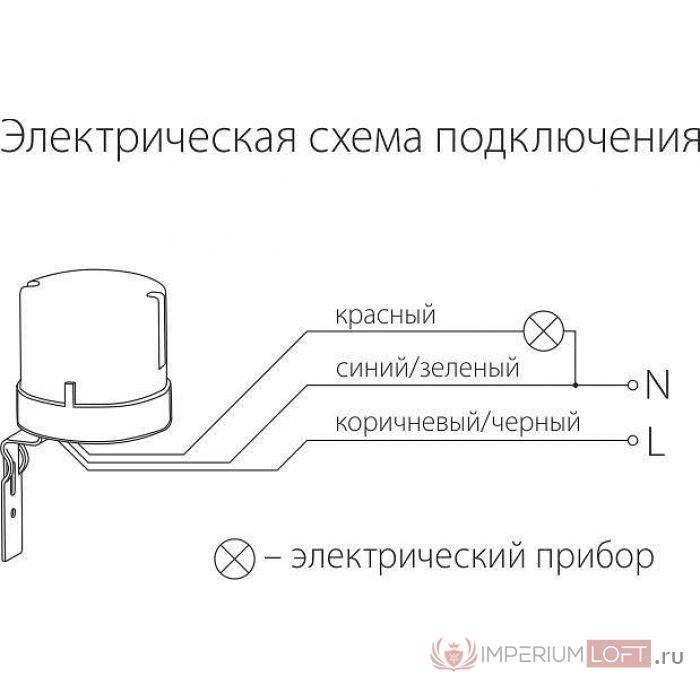

На рисунке вверху показана схема подключения прибора. «Экосвет» соединен с обычным выключателем, чтобы предоставить возможность обесточивания схемы и прекращения его работы.

Фотодатчик замеряет естественную освещенность по одному из принципов

  • фоторезистора;
  • фотодиода;
  • фототранзистора;
  • фототиристора;
  • фотосимистора.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который .способен вырабатывать электрический заряд при облучении светом.

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока.

Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта.

Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,.

Фотосимистор сконструирован для работы с переменным током. Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

Достоинства и характеристики

Фотореле имеет много положительных сторон:

  1. Создает комфорт и безопасность.
  2. Экономия электроэнергии.
  3. Отсутствие контроля за включением и выключением осветительных приборов.

Основной недостаток

— это дополнительные расходы на покупку и установку устройства.

Основные технические характеристики:

  1. Напряжение в сети, обычно это 220 В, с частотой 50 Гц.
  2. Максимальный показатель тока, чаще всего от 5 до 16 Гц;

Уровень максимального тока нагрузки зависит от мощности, и чем сильнее нагрузка, тем больше должен быть показатель тока.

  1. Диапазон наружного освещения, при котором срабатывает реле.
  2. Потребляемая мощность светочувствительного прибора.
  3. предусмотренная задержка от непродолжительного затемнения.
  4. Температура окружающей среды.
  5. Уровень защиты оболочки.

Уровень освещенности окружающей среды, при котором срабатывает система включения — в диапазоне от 5 до 50 люкс. Также есть возможность регулировки этого показателя.

Светочувствительное реле потребляет от 0,1 до 1 Вт в так называемом спящем режиме и от 5 до 10 Вт в рабочем состоянии. Большинство моделей снабжены специальной системой задержки включении и выключения, что дает возможность избежать случайных сбоев.

Для районов с разным температурным режимом, предусмотрены различные варианты прибора. Обычное светочувствительное реле должно работать от -20 до +50 градусов по Цельсию. Есть международная классификация уровней защиты, согласно которой для реле, устанавливаемого на улице, нужна маркировка не менее IP44.

Степень защиты, согласно международной системе – это защита от проникновения воды и твердых предметов.

Обзор популярных моделей датчиков уличного освещения

Что касательно производителей, то спросом пользуется продукция следующих брендов:

  • Elko-EP;
  • Euroelectric;
  • Hager;
  • Theben;
  • ПромАвтоматика.
  1. Euroelectric 10А NEW. Пластиковый корпус, есть настенное крепление, подходит для подключения одной линии. Максимальная сила тока – 10А, рабочая – до 6А (1,3кВт). Из настроек – только регулятор чувствительности. Одна из самых простых моделей, но весьма надежная. Средняя цена – 600 рублей.
  2. ПромАвтоматика ФРА 1-10. Универсальное реле, подходит не только для уличного освещения, а для включения любых электрических приборов. Максимальная сила тока – 10А, стоимость – 400 рублей.
  3. Theben LUNA 122 top2. Сумеречное реле с креплением под DIN-рейку. Профессиональная модель, масса настроек (чувствительность, отсрочка срабатывания, подключение дополнительных датчиков, функция таймера и так далее). Может использоваться для контроля уличного освещения на огромных участках с подключением в несколько раздельных линий. Средняя цена – 17 тысяч рублей.
  4. Eurolamp ST-303WSR. Есть регулировка порога срабатывания, максимальная сила тока – 25А. Но обладает низкой защитой от проникновения влаги, поэтому устанавливается только в сухих местах или в защитный корпус. Средняя цена – 350 рублей.

Кстати, если изготавливать фотореле самостоятельно, то обойдется оно всего в 50 – 100 рублей – именно столько стоят все необходимые комплектующие в магазинах радиотоваров.

Принципы замеров уровня освещенности сумеречным датчиком

Выше была описана схема установки датчика фотореле для уличного освещения. Но с помощью чего фотореле определяет тот момент, когда необходимо замкнуть или разомкнуть электрическую цепь? В данных устройствах применяются чувствительные элементы из разных полупроводниковых металлов, которые монтируются на том месте датчика, куда падает естественный свет. В месте соприкосновения этих металлов возникает небольшой электрический импульс, который и даёт дальнейшую команду для замыкания всей цепи. Рассмотрим основные разновидности этих элементов (принцип их работы):

  • фоторезистор (сопротивление изменяется в зависимости от окружающего естественного светового потока благодаря содержанию сульфида или селенида кадмия внутри элемента);
  • фотодиод (способен генерировать электрический заряд с помощью фотовольтатического эффекта);
  • фототранзистор (является оптоэлектронным проводником, реагирующим на естественную освещённость с помощью облучения части своей базы);
  • фототиристор (применяют в цепях с постоянным током, регулирует напряжение исходя из естественного луча света, падающего на его матрицу);
  • фотосимистор (работает от переменного тока, синхронизирует подаваемый ток из нескольких каналов, например, из 2-ух фототиристоров, и передаёт его на главный электрод, который управляет всей схемой).

Схема простого фотореле

Начнем с простого устройства наподобие ночника. Когда светло, он выключен, но чем темнее становится, тем ярче горит лампа. Сразу маленькое напоминание — питание устройства 220 В, так что нужно быть аккуратнее и внимательнее при его сборке и проверке.

Инструкция по применению сумеречного выключателя

Чем меньше освещенность фоторезистора, тем сильнее открыт семисторный ключ Q6004LT. Соответственно, больше тока предоставляется нагрузке, в роли которой выступает маломощная лампа накаливания.

Есть вариант описанной схемы, использующий уже 5 элементов. В ней лампа просто загорается в темноте на максимальную яркость и гаснет в моменты попадания света на фоторезистор.

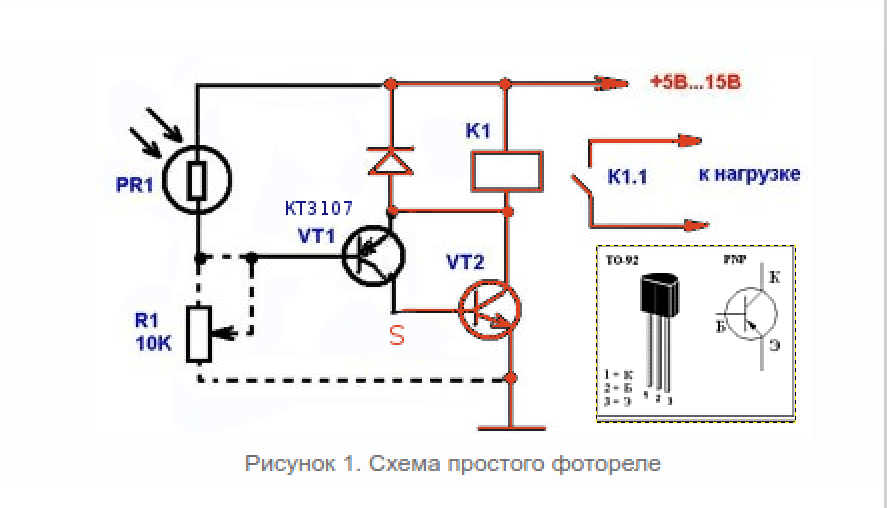

Простая схема фотореле:

Инструкция по применению сумеречного выключателя

Настройка чувствительности выполняется подбором значения R1. Изменять в какую-либо сторону его нужно в относительно небольших пределах. Мощность резистора выбирается для всех случаев равной 1 Вт. Семистор КУ208Г можно сменить на КУ601Г без потери функциональности конечного устройства, но в любом случае, на названый элемент схемы нужно ставить теплоотвод — при использовании указанной нагрузки, он сильно греется.

Популярные статьи  Как сделать пробник-индикатор для электрика своими руками?

Другой несложной конструкцией можно назвать использование фотореле в связке с несколькими транзисторами. Приведенная схема изначально рассчитана на подключение потребителей через линию размыкания электромагнитного реле.

Инструкция по применению сумеречного выключателя

Фоторезистор PR1 с подстроечником R1 выступают в роли делителя напряжения, управляющего состоянием транзистора VT1, который в свою очередь открывает или закрывает VT2. Последний, и производит пропуск тока на реле K1, размыкающее или соединяющее линию питания нагрузки. Диод VD1 шунтирует скачки тока в моменты срабатывания электромагнитного элемента, защищая транзисторы.

Принципиальная схема

И так, фотореле выполнено на основе микросхемы D1. Датчиком освещенности служит фоторезистор FR1. Вместе с подстроечным резистором R2 он образует делитель напряжения, коэффициент деления которого зависит от яркости света, попадающего на фоторезистор.

Инструкция по применению сумеречного выключателя

Рис. 1. Принципиальная схема автоматического выключателя освещения с фотодатчиком.

Днем, когда фоторезистор освещен дневным светом, его сопротивление ниже установленного сопротивления резистора R2. Поэтому, напряжение на входах логического элемента D1.1 будет на уровне логического нуля. На его выходе будет единица, ну а на выходе буферного каскада из трех параллельно включенных элементов D1.2-D1.4 — ноль.

Поэтому транзистор VT1 закрыт, и ток на лампу Н1 не поступает. Ночью, когда фоторезистор не освещен дневным светом, его сопротивление выше установленного сопротивления резистора R2.

Поэтому, напряжение на входах логического элемента D1.1 будет на уровне логической единицы. На его выходе будет ноль, ну а на выходе буферного каскада из трех параллельно включенных элементов D1.2-D1.4 — единица.

Транзистор VT1 будет открыт, и через него и диод VD3 ток поступает на лампу Н1. Диод VD1 необходим не только для того, чтобы беречь лампу накаливания, но и потому что полевой транзистор должен работать на постоянном токе.

Диод работает как однополупериодный выпрямитель, поэтому через транзистор VТ1 протекает постоянный пульсирующий ток.

Для питания микросхемы используется простой бестрасформаторный «конденсаторный» источник питания. «Конденсаторный», потому что «главным» элементом, понижающим напряжение, в нем является конденсатор С1.

Его реактивное сопротивление, через выпрямитель на диодах VD1 и VD2 образует совместно со стабилитроном VD4 параметрический стабилизатор напряжения, которым и питается микросхема.

Структура сумеречного выключателя

Ключевым компонентом светового реле является фотодетектор, в электросхемах могут использоваться транзисторы, диоды, фотосопротивление (фоторезистор), фотоэлементы. При перемене величины светового потока, падающего на фотоэлектрический элемент, меняются его характеристики, такие как электросопротивление резистора, перемена состояния электронно-дырочного перехода в полупроводниковых триодах и диодах, а также перемена напряжения на контактах фотоэлемента.

Затем сигнал обнаруживается усилителем и устройством сравнения (компаратором – в его роли можно задействовать операционный усилитель типа К140УД6, К140УД7 либо аналогичные) и осуществляется переключение двухтактного эмиттерного повторителя, переключая или отключая нагрузку.

Необходимо знать, что фотореле с тиристорным выходом не может функционировать с энергосберегающими лампочками, не предназначенными для этого, и монтируются в регулятор мощности лучистой энергии лампы

Этот аспект нужно принимать во внимание, чтобы не остаться со ставшими неработоспособными световым реле и лампочкой. Теперь разберем пару схем для сборки светового реле в домашних условиях своими силами

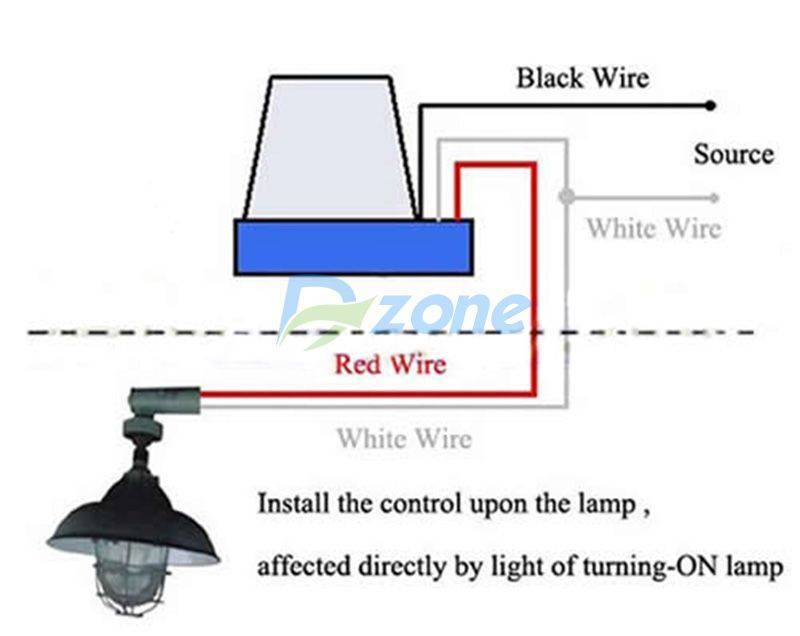

Пошаговая инструкция подключения

Инструкция по применению сумеречного выключателя

Перед началом проведения каких-либо работ, необходимо ознакомиться с сопутствующей технической документацией, поскольку там должна быть приведена схема подключения приспособления. Это является важным условием, так как особенности данного процесса зависят от разновидности датчика, его возможностей и наличия дополнительных элементов.

Универсальных схем, которые одинаково подходили бы для всех устройств подобного типа, не существует.

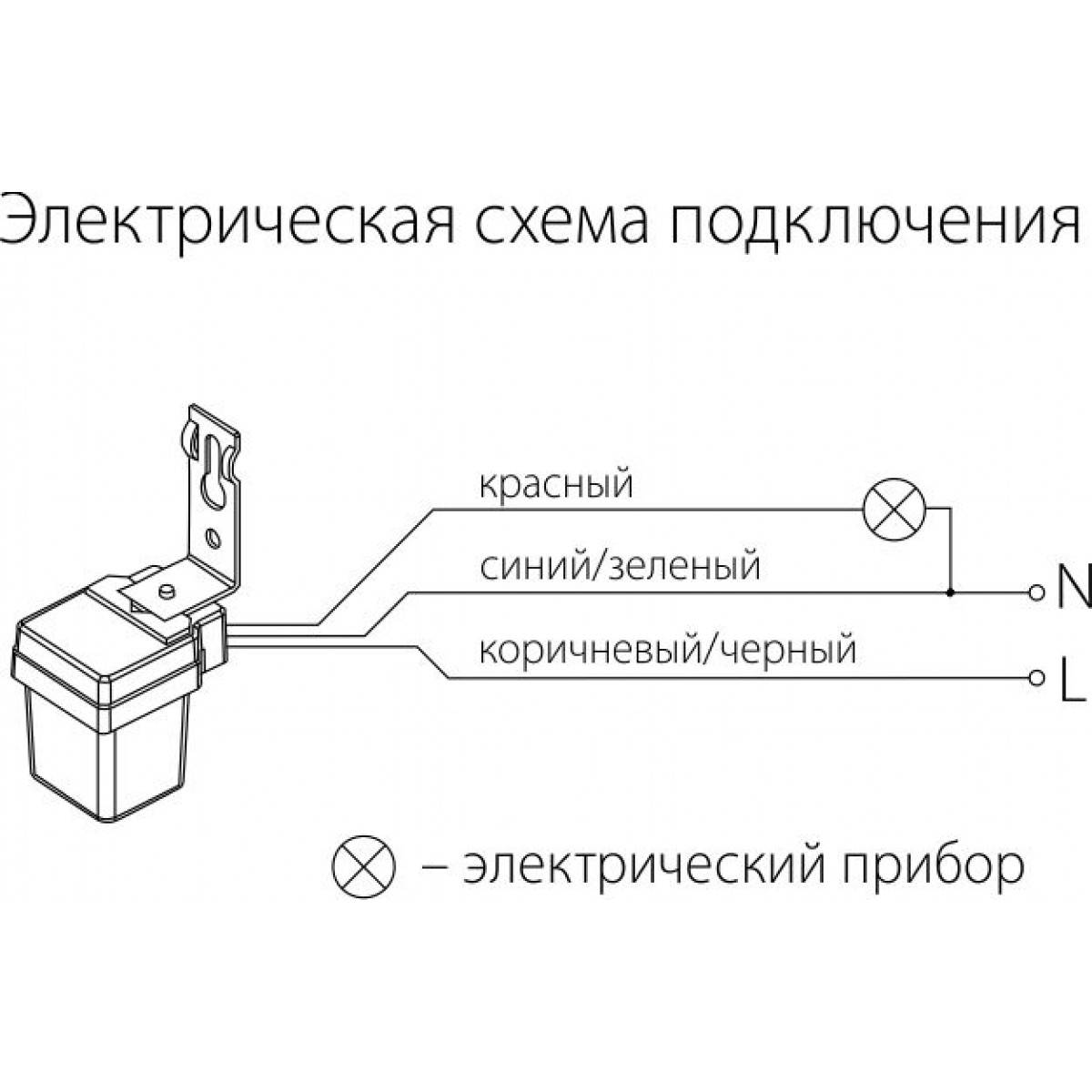

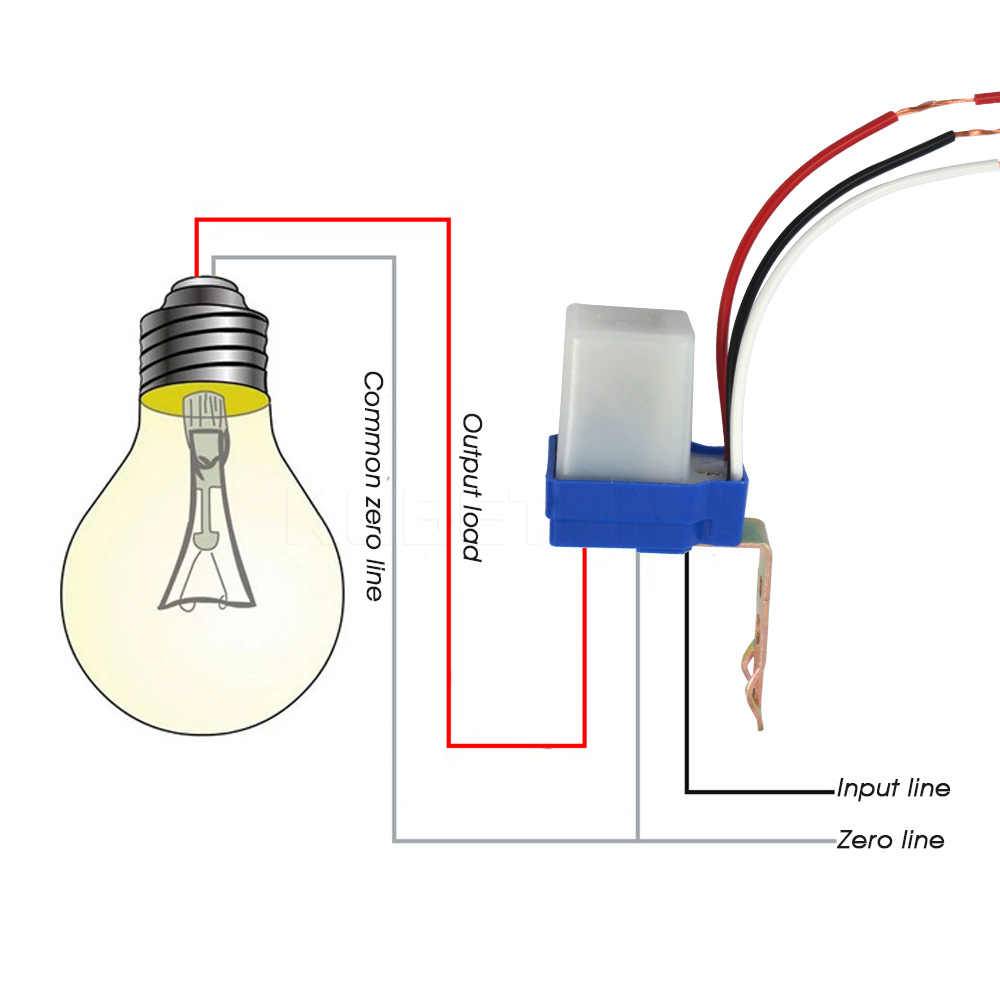

Однако, фактически во всех случаях, выводы реле представляют собой 3 провода, обладающие разной цветовой маркировкой, она соответствует следующим обозначениям:

  1. Черный проводник является фазой.
  2. Зеленый проводник является нулем.
  3. Красный проводник является фазой, которая коммутируется на источник освещения.

Рекомендуется придерживаться следующей инструкции, которая поможет правильно подключить датчик:

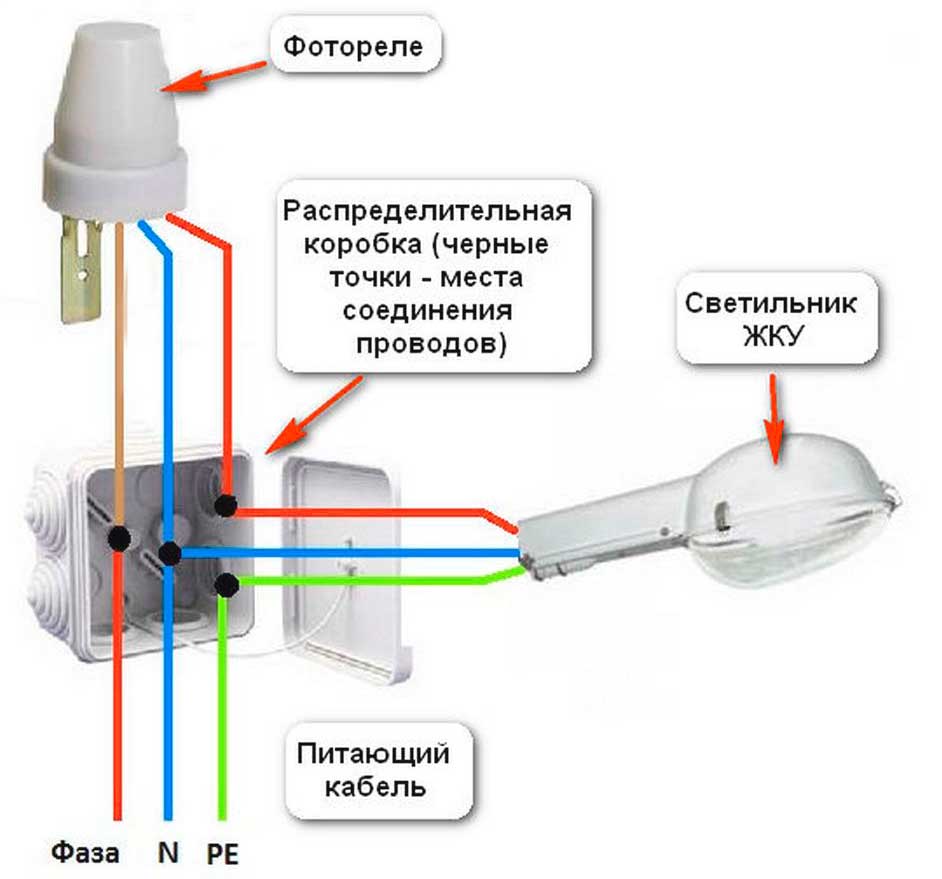

  1. Предварительно нужно установить на стене распределитель, в котором будет осуществляться соединение проводников.
  2. Подключить устройство в соответствии со схемой, которая изображена на нем самом или в технической документации, которая шла в комплекте с прибором. Для крепежа потребуется использовать специальный кронштейн, который монтируется в место, где на датчик будут попадать прямые солнечные лучи.
  3. Произвести коррекцию системы можно при помощи регулятора, это поможет настроить его реакцию на изменения условий освещенности.
  4. Монтаж самого регулятора осуществляется на внешней части устройства, обычно ему соответствуют следующие технические характеристики: чувствительный диапазон равен 5-10 Люкс; мощность равна 1-3 кВт, а параметры максимально допустимого тока 10А.
  5. Если приспособление было установлено внутри электрощита, куда не имеют доступа солнечные лучи, а также обладает довольно сложной конструкцией, то сам датчик и переключатель монтируются по отдельности, соединить оба элемента необходимо с помощью специальных кабелей.

Также, рекомендуется учесть следующие советы по установке, которые могут помочь в процессе монтажа:

  1. Если имеется внешний фотоэлемент, то его необходимо расположить таким образом, чтобы избежать прямого попадания света от подключаемого светильника, иначе устройство не будет правильно функционировать.
  2. Для осуществления проверки правильности подключения системы, потребуется подсоединение пускателя к электросети, это поможет убедиться, срабатывает ли фонарь.

Нормы освещенности

Санитарными правилами СанПиН 2.2.1/2.1.1.1278-03 зарегламентирована средняя освещенность зданий, сооружений и учреждений различного назначения, а также освещенность вокзалов, дорог, пешеходных переходов, парков и стадионов.

Нормативы на искусственное освещение в жилых помещениях следующие:

  • рабочий кабинет — 300 лк;
  • детская комната — 200 лк;
  • жилые комнаты и кухня — 150 лк;
  • гардеробная — 75 лк;
  • санузел и ванная — 50 лк;
  • коридор — 50 лк;
  • кладовая — 30 лк.

Однако в большинстве случаев освещенность комнат и жилых зон подбирается на основании личных предпочтений самих жильцов, а следование нормативности осуществляется лишь применительно к производственным и рабочим помещениям.

В качестве выводов стоит запомнить следующее:

  1. Численное значение светового потока указывается на упаковке осветительного изделия в люменах.
  2. Чтобы получить величину освещенности в люксах, его нужно разделить на значение площади, которую требуется осветить, выраженную в кв. метрах.
  3. На освещенность любого типа помещения существуют санитарные нормы.
  4. Самыми экономичными и эффективными на световую отдачу являются светодиодные (LED) лампы.

Конструкция «умного» выключателя

Инструкция по применению сумеречного выключателяПонятие «сенсорный» трактуется по-разному в зависимости от источника. В широком смысле это аналог клавиши или кнопки питания, который реагируют на голос, движение, степень освещенности помещения и т. д. Он не требуют механического действия. В узком смысле — прибор работающий за счет энергоемкости человека. Конечность человека, приближаясь к чувствительной пластине, становится частью электроцепи, замыкает её. За счет действия специального элемента схемы (триггера) не происходит размыкания после отдаления раздражителя, стабильное состояние системы сохраняется. Отсутствие движущихся деталей исключает их поломку и облегчает влажную уборку поверхности.

Популярные статьи  Сварочный выпрямитель: устройство, принцип работы, технические характеристики, разновидности

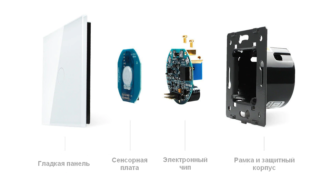

Составные элементы:

Наружная часть — лицевая стеклянная или пластиковая панель и огнеупорный корпус. Квадратные, прямоугольные модели встречаются чаще круглых. Размер соответствует обычному клавишному выключателю, что позволяет использовать для монтажа стандартное гнездо. Функция крышки защитная и декоративная.

Чувствительный элемент — пластина с ёмкостными сенсорами или пара инфракрасный излучатель+приёмник, могут присутствовать дополнительные датчики. Задача сенсора уловить сигнал извне.

Силовая составляющая — печатная плата с SMD компонентами: блок питания, усилители, микроконтроллер, плата радиоканала, ключ, энергозависимая память.

Иногда в комплект входит дополнительный конденсатор, чтобы предотвратить фоновое свечение газоразрядных ламп в выключенном состоянии.

Установка в корпус лампы

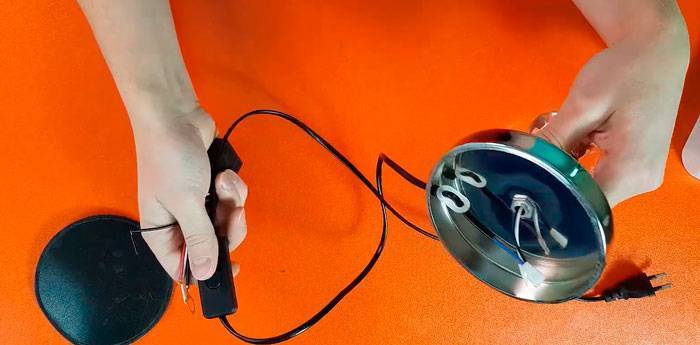

Для начала разбираете основание светильника, снимая
защитную крышку.

Инструкция по применению сумеречного выключателя

Она может быть металлической, пластиковой, неважно.

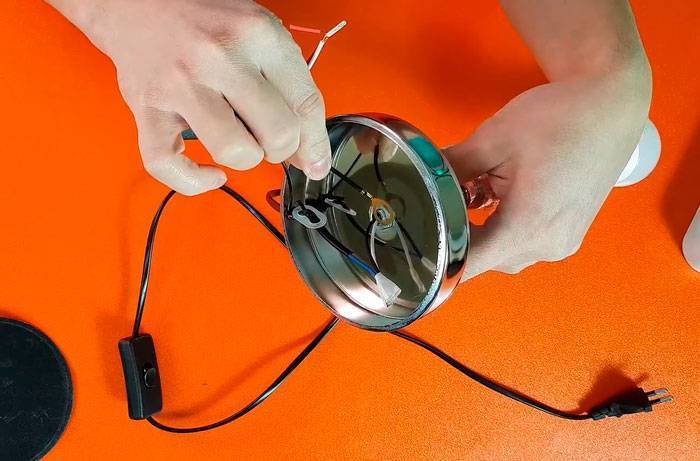

Добираетесь до эл.проводки и контактов внутри корпуса

Инструкция по применению сумеречного выключателя

Вам нужно раскрутить эти провода (фазу и ноль). Если
провод цельный, придется его разрезать.

Инструкция по применению сумеречного выключателя

Сам сенсорный выключатель имеет 4 провода:

фаза – вход с сети 220В

фаза – выход на лампочку

ноль

непосредственно датчик в виде металлического кольца

Инструкция по применению сумеречного выключателя

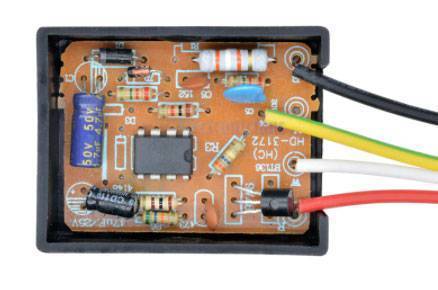

Плата, к которой подпаяны провода, на дешевых моделях
просто завернута в термоусадку.

Инструкция по применению сумеречного выключателя

Лучше выбирать те, которые упакованы в пластиковую
коробочку.

Инструкция по применению сумеречного выключателя

В основании светильника обязательно должна быть
металлическая деталь, куда и подключается кольцо датчика.

Инструкция по применению сумеречного выключателяИнструкция по применению сумеречного выключателя

При этом весь металлический корпус лампы автоматически
превращается в большую сенсорную кнопку. Стоит к нему прикоснуться в любом
месте и свет загорится или отключится.

А вот если у вас к светильнику подходит трехпроводная эл.проводка (фаза+ноль+земля), то к заземляющему проводнику его лучше не подсоединять.

Инструкция по применению сумеречного выключателя

Место соединения контакта датчика зачистите от краски или
хромированного покрытия.

На пластиковых светильниках, изготовленных из нетокопроводящих материалов, датчик работать не будет!

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

  • с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
  • уличный либо комнатный вариант использования (зависит от класса защиты IP);
  • фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

  1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.

  2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.

  3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.

  4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.

  5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.

  6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.

  7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.

  8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).

  9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

  • Схема подключения прожектора к фотореле и датчику движения
  • Способы соединения проводов в распределительной коробке
  • Как заменить электропроводку в квартире

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
