Как сделать штроборез своими руками?

Штроборез для пеноблоков – конструктивные особенности

Ручной инструмент для штробления может изготавливаться в следующих конструктивных вариантах:

  • на базе обычной болгарки. Конструкция предусматривает установку на валу устройства двух режущих дисков по бетону, между которыми может устанавливаться втулка нужной длины или необходимое количество шайб. Изменяя длину распорного элемента, регулируется интервал между режущими дисками, соответствующий ширине канала;
  • модернизированный вариант. Он представляет собой усовершенствованную версию болгарки, на которой, кроме двух кругов, смонтирован кожух, изготовленный из металлического листа. Пыль, образующаяся в процессе штробления, удаляется через патрубок, закрепленный на металлическом кожухе аспирационного устройства;

Штроборез на базе обычной болгарки

на основе ручной шлифмашинки. Усовершенствованный вариант инструмента по конструкции похож на болгарку с аспирационным кожухом. Отличительная черта конструкции – наличие передвижной платформы с колесиками, закрепленной в нижней части пылеприемника. Этот вариант позволяет без приложения значительных усилий легко перемещать устройство по стене.

Электрический штроборез по газоблоку по эффективности превосходит ручной инструмент благодаря следующим моментам:

  • увеличенной скорости штробления;
  • ровной поверхности стенок паза;
  • четкой геометрии канала;
  • повышенной безопасности;
  • возможности аспирации.

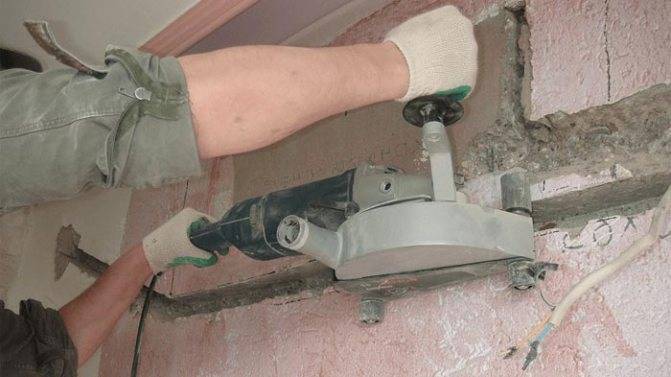

Современный электрический инструмент для штробления включает:

  • защитный кожух. Он предотвращает возможность травмирования оператора осколками при вращении дисков;
  • аспирационный патрубок. Обеспечивает пылеотбор из рабочей зоны при подключении к пылесосу;
  • рабочую площадку. Обеспечивает плавное перемещение устройства по стене и позволяет регулировать глубину паза;
  • рабочую рукоятку. Она может устанавливаться в различных местах кожуха, обеспечивая удобное расположение устройства при резке;
  • электрический привод. Ускоренное штробление обеспечивается при мощности 2 кВт и частоте вращения шпинделя 5500 об./мин.

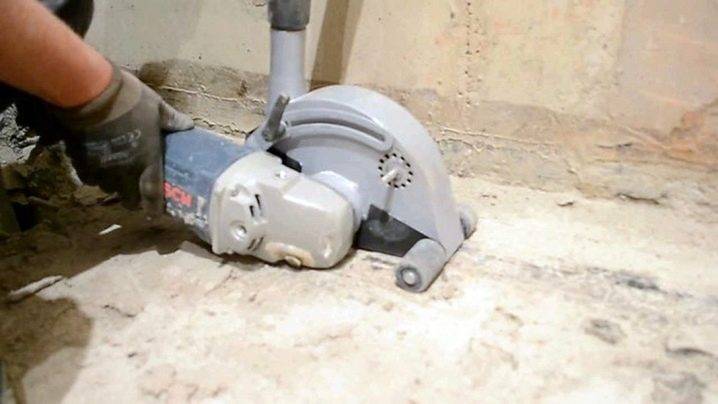

Штроборез Hitachi CM7MRU

Устройство может комплектоваться различной электронной аппаратурой, которая обеспечивает следующие функции:

  • регулировку частоты вращения шпинделя;
  • плавный пуск двигателя при включении;
  • торможение диска при отключении питания;
  • блокировку мотора при нагреве;
  • уменьшение вибрационных колебаний.

Подготовка и разметка рабочей поверхности

Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.

Немного о штроблении

Штроба (реже упоминается термин «борозда») представляет собой две параллельные канавки, ширина и высота стен которых определяют возможности монтажа в ней коммуникаций. Для выполнения штроб требуются следующие размеры паза:

  • Ширина от 3 до 50 мм (первый вариант предусматривает укладку в штробе только силовых и слаботочных кабелей, второй – для монтажа труб системы отопления);
  • Глубина паза – не менее его ширины, но лучше с небольшим запасом в 5…10 мм;
  • Дно штробы – ровное, без выступов.

Иногда приходится штробить и наклонные пазы. Для косой штробы все указанные размеры обычно увеличиваются на 10…12%. Штроба должна быть максимально ровной, поскольку любой уклон паза автоматически увеличит длину кабеля или трубы. Расстояние от оси паза до смежных конструкций потолков, проёмов и т. д. – должно быть не менее 150 мм, а до элементов газопровода – не менее 400 мм.

Как сделать штроборез своими руками?

Значение имеет также и материал стен. Поскольку получение паза происходит с удалением материала из-под диска инструмента, то вся пыль и обломки камней попадают в работающего. Даже при выполнении подобных работ в стенах из пено- или газобетона необходимость в пылеулавливании весьма актуальна, поскольку мелкодисперсная пыль будет находиться в воздухе длительное время.

В профессиональном штроборезе все эти проблемы решаются подсоединением к инструменту пылесоса с циклонным фильтром. Обычные сетчатые забьются продуктами штробления за несколько секунд непрерывной работы штробореза.

Второе существенное отличие штробления специализированным инструментом – наличие передвижной рамы с колёсиками, управляя которой, можно существенно снизить нагрузку на руки работающего. Однодисковая штроборез-насадка на болгарку кардинально проблему не решает, поскольку глубина штробы никак не ограничивается, а ручное удаление перемычки весьма трудоёмко, и не обеспечивает хорошее качество дна полученного паза. Кроме того, при втором проходе непросто будет добиться параллельности стенок штробы.

Как сделать штроборез из болгарки своими руками: шаг за шагом

Штроборез – очень полезный инструмент, но мало кто приобретает его специально для того, чтобы сделать в доме ремонт. Это не оправданное вложение средств, ведь его стоимость достаточно высока. В таком случае его можно сделать самостоятельно, особенно если в наличии есть лишняя болгарка.

Для изготовления самодельного штробореза из болгарки сначала нужно подготовить все необходимое: пару алмазных дисков, болгарку, гайки, защитный кожух или метал для его изготовления (вполне подойдет старая кастрюля), пылесос.Как сделать штроборез своими руками?

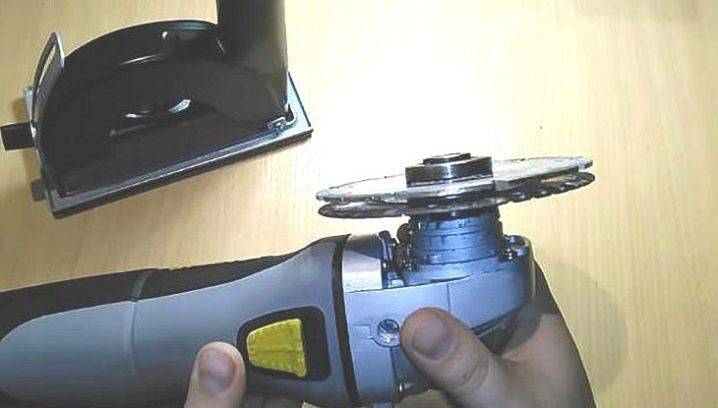

Главным отличием от болгарки является наличие двух режущих алмазных дисков, поэтому, чтобы сделать штроборез, необходимо адаптировать ее под два режущих элемента:

  1. Один из дисков крепится к машине традиционным способом.

Для крепления второго диска понадобится закрепляющая гайка с дополнительным кольцом того же диаметра, что и на основной гайке.

Популярные статьи  Как измерить силу электрического тока в цепи?

Оставшийся диск укладывается на закрепляющую первый диск гайку, и фиксируется дополнительной гайкой, перевернутой кольцом вниз. Здесь важно, чтобы оставшейся резьбы хватило для закрепления режущего элемента.

Если между режущими элементами штробореза установить дистанционную втулку или удлиненную гайку, это позволит в процессе эксплуатации инструмента менять между ними расстояние, регулируя в итоге ширину прорезаемой штробы.

Во время эксплуатации штроборез самодельный образует большое количество пыли. В промышленном инструменте данного рода предусмотрены пылеулавливатели.

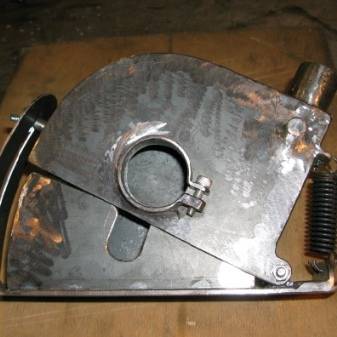

Для отвода пыли на самодельном штроборезе должен присутствовать защитный кожух. Приобрести его можно в любом строительном магазине или сделать самостоятельно из подходящей по диаметру кастрюли:

  1. Для начала варится опорная подошва из профильной трубы 60х40.
  2. К ней привариваются подготовленные заранее боковины.
  3. Кастрюлю нужно очистить от эмали, обрезать, просверлить в ней отверстие под УШМ, приварить к ней хомут кожуха.
  4. Лишнее все обрезается, приваривается усилитель кожуха и боковина.
  5. Для отвода пыли нужно вырезать патрубок диаметром до 3 см. В кожухе вырезается под него отверстие и патрубок приваривается к кожуху.

Покупка аппарата для сварки не всегда по карману, а дешевый вариант может огорчить плохим качеством работы. Поэтому, обладая определенными знаниями в устройстве и функционирования электроники, вполне по силам собрать сварочный инвертор своими руками и правильно его настроить.

У многих мастеров-любителей осталось в наличии множество хоть и старых советских, но всё ещё исправных радиоэлементов, которые придутся весьма кстати для схемы паяльной станции. Полезная статья поможет сделать такой инструмент самостоятельно из подручных материалов.

В качестве переходника можно использовать канализационный отвод или шланг противогаза (главное, чтобы в него идеально вставлялся шланг имеющегося пылесоса).

Возвратные пружины можно сделать из стальной проволоки.

Конструкцию необходимо предварительно собрать, устранить дефекты при наличии, разобрать и окрасить.

Всасывать образующуюся пыль может работающий параллельно со штроборезом пылесос или закрепленный непосредственно на штроборезе мотор от пылесоса. Мотор следует крепить к инструменту таким образом, чтобы штроборез было удобно удерживать при проведении работ.

Для эксплуатации изготовленного своими руками штробореза, понадобятся две розетки: для подключения инструмента и пылесоса.

Преимущество использования изготовленного своими руками штробореза в том, что данный инструмент является более экономичным вариантом в плане растрат на его приобретение. К тому же, использование штробореза вместо болгарки значительно сокращает время монтажных работ. Благодаря штроборезу, получается идеально ровный шов для укладки кабеля, шириной до 30мм. Для получения более широких борозд можно использовать штроборез параллельно два раза или более.

Самодельный ручной штроборез для больших объемов работ

Для более серьезных задач рекомендуется сделать инструмент с усложненной конструкцией. Вот что для этого понадобится:

аппарат для электросварки;
дрель со сверлами по металлу;
болгарка или ножовка;
труба стальная толстостенная диаметром 16 мм (важно подобрать заготовку из качественного материала и без дефектов);
полоса или лист из стали;
болт с двумя гайками;
резиновый шланг или ручки от велосипедного руля.

Как сделать штроборез своими руками?

Последовательность действий при изготовлении инструмента выглядит следующим образом:

  1. От стальной трубы нужно отрезать три фрагмента длиной примерно 1000 мм, 250 мм и 70 мм.
  2. Самую длинную заготовку необходимо согнуть в виде буквы «Г». Длина отогнутого участка должна быть такой, чтобы за него можно было взяться обеими руками — примерно 300 мм. Это будет рукоятка.
  3. Оставшиеся две заготовки привариваем друг к другу так, чтобы получилась ручка в виде буквы «Т». Причем «ножку» нужно сделать из короткого отрезка, а «перекладину» — из длинного. Это будет вторая рукоять.
  4. Теперь Г-образную деталь нужно уложить длинной частью на стол, а отогнутую короткую — развернуть так, чтобы она смотрела строго вверх. К середине, лежащей на столе трубы, привариваем вертикально установленную «ножку» Т-образной детали, только ее «перекладина» (которая имеет длину 250 мм) должна быть развернута перпендикулярно плоскости Г-образной детали.
  5. Отрезок стальной полосы нужно согнуть в кольцо и соединить его концы при помощи сварки. Далее это кольцо нужно сплющить до формы овала, но так, чтобы в этот овал можно было вставить трубу, с которой производились все предыдущие манипуляции. Это будет резец.
  6. В противоположных стенках резца нужно просверлить два соосных отверстия, так чтобы их ось совпадала с наименьшим диаметром овала.
  7. Сверлом того же диаметра просверливаем насквозь длинную часть Г-образной детали — в самом ее конце.
  8. Теперь нужно продеть просверленный конец штробореза в резец, так чтобы отверстия в обеих деталях совпали. Остается вставить в отверстие болт и закрутить на нем гайку с контргайкой.

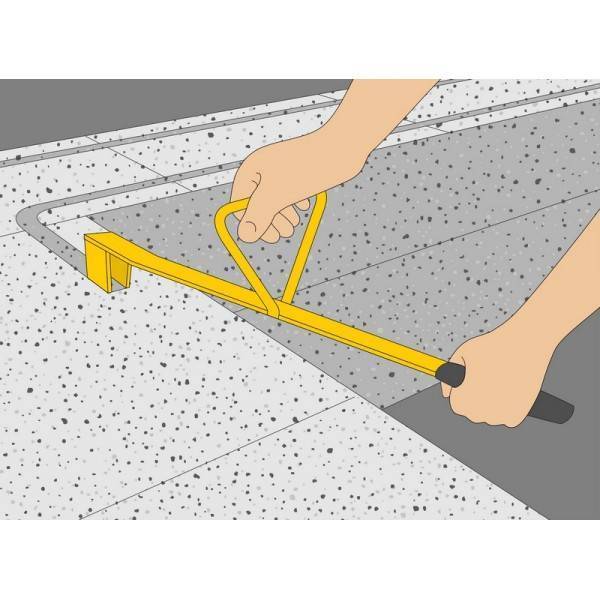

Штроборез готов. Взявшись левой рукой за Т-образную ручку с левой же стороны, а правой — за рукоять, являющуюся короткой стороной буквы «Г», нужно упереть инструмент резцом в стену и потянуть его на себя. При этом резец провернется и упрется своей нерабочей частью (она расположена со стороны рукоятей) в трубу, на которой он зафиксирован, тогда как его рабочая сторона будет царапать газобетон.

Двигая штроборез возвратно-поступательно, можно достаточно быстро сделать штробу необходимой глубины.

Для удобства пользования на ручки инструмента можно одеть рукоятки от велосипедного руля. Если таковых под рукой не оказалось, можно сделать замену из куска резинового шланга.

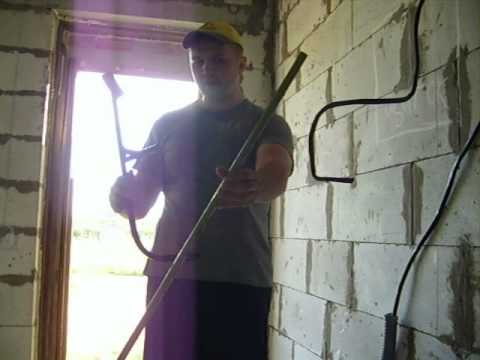

Как сделать штроборез своими руками?Watch this video on YouTube

Самодельный штроборез для газобетона

Обладая некоторыми навыками слесарных работ, можно без особого труда и при небольших капиталовложениях изготовить штроборез для газобетона своими руками.

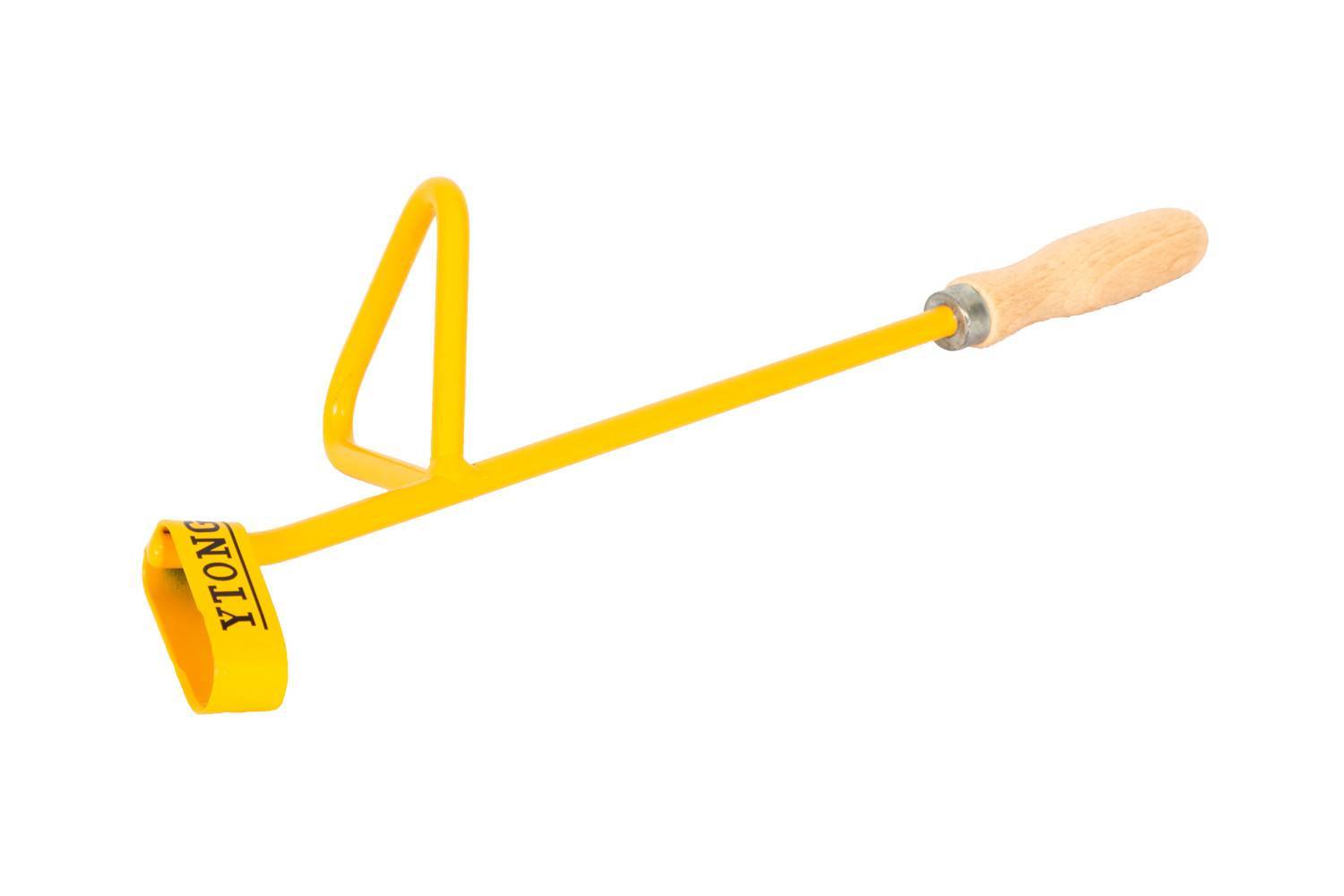

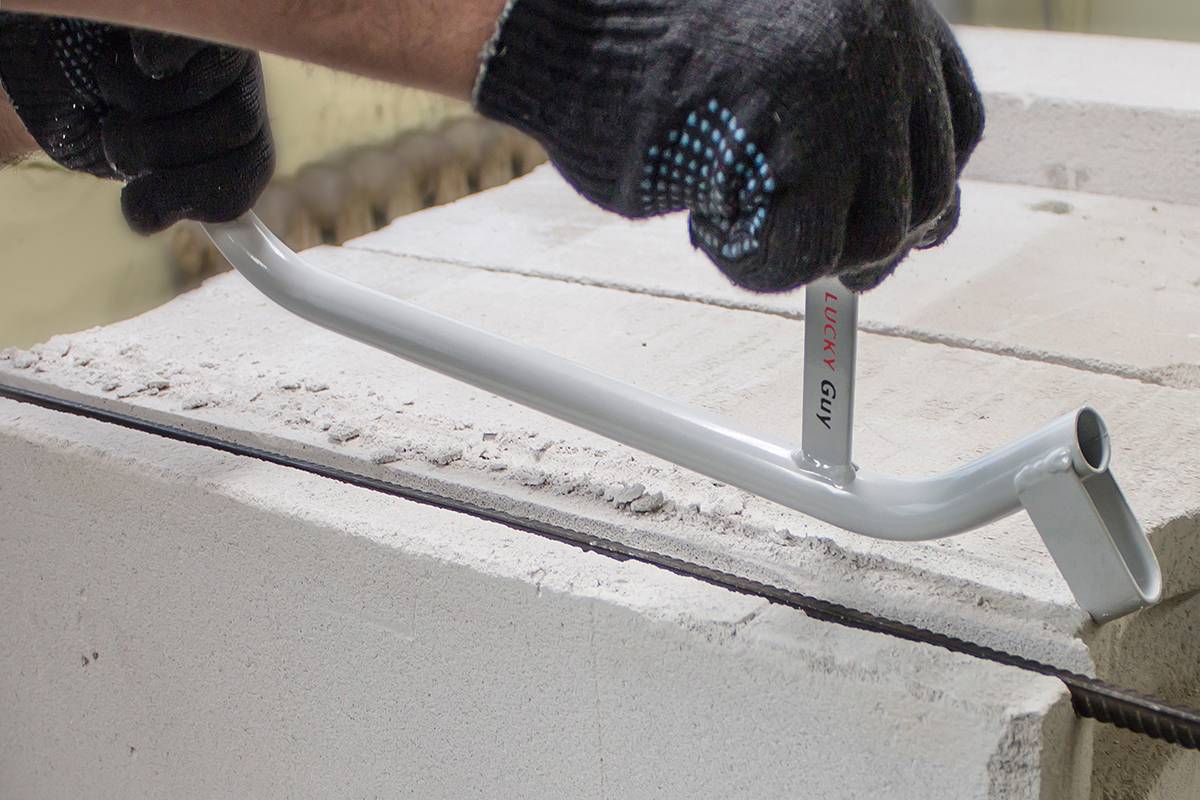

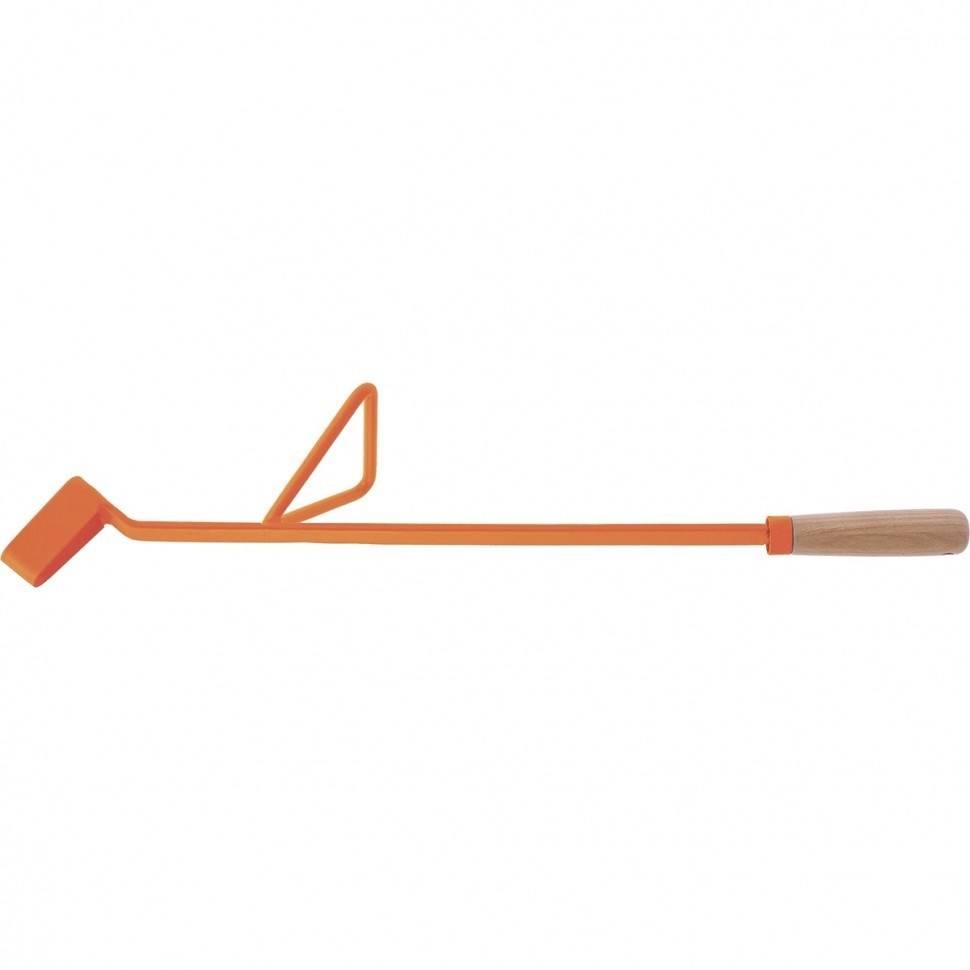

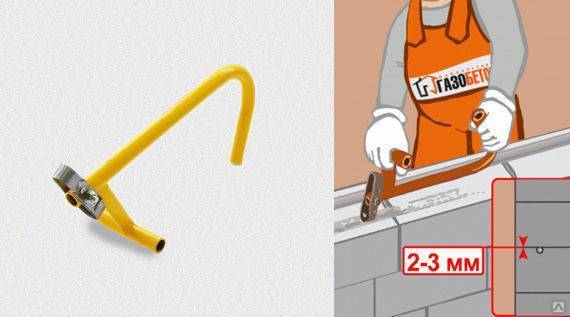

Ручной штроборез

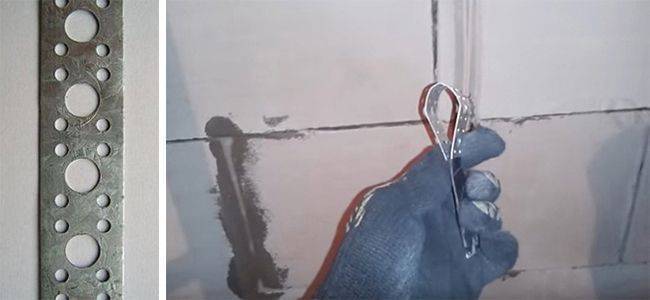

Простейшее приспособление можно изготовить из куска обычной металлической крепежной перфорированной ленты. Ножовкой по металлу отрезаем полоску длиной 40÷45 см, сгибаем его пополам, в месте сгиба формируем скребок (конфигурацию и размеры выбираем в зависимости от желаемой ширины штробы), два свободных конца соединяем вместе и обматываем несколькими слоями изоленты (то есть получается что-то наподобие ручки), излишки отпиливаем. Получаем дешевый, но вполне практичный штроборез для газоблока. Проведя с нажимом нашим приспособлением по газобетону несколько раз (как правило, не более 4÷5), получаем аккуратную борозду. При желании можно изготовить ручку, например, из деревянного бруска.

Популярные статьи  Не пострадают ли бытовые приборы, запитанные до розетки, которую хочу использовать для инвертора через стабилизатор?

Как сделать штроборез своими руками?

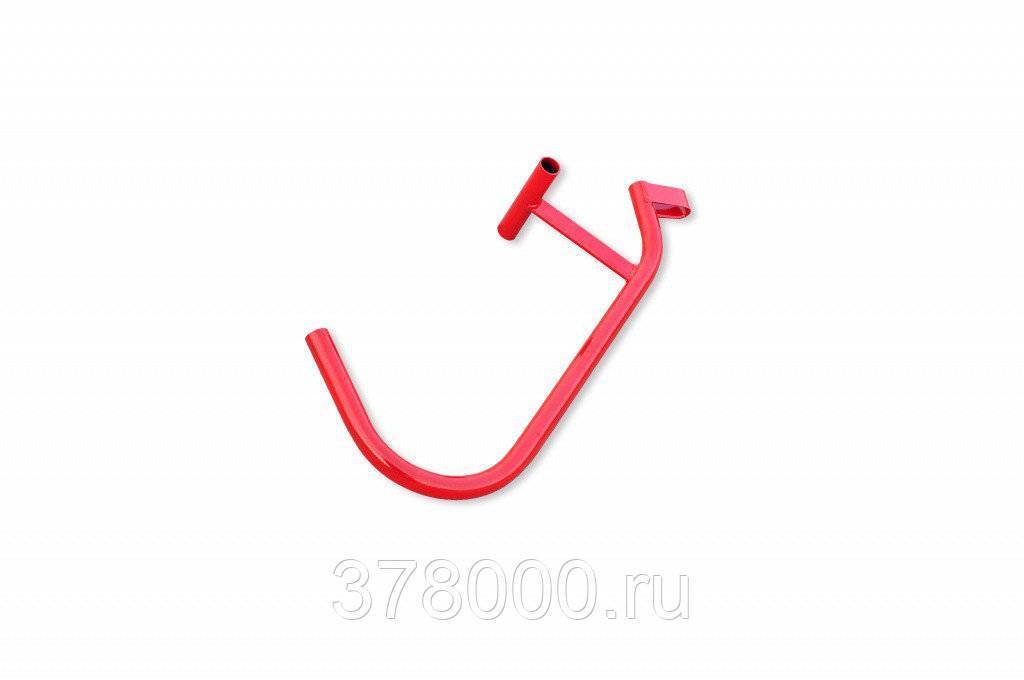

Немного посложнее, но более надежный штроборез по газобетону своими руками можно изготовить из куска водопроводной трубы. Порядок изготовления:

  • Отрезаем болгаркой от трубы (диаметр выбираем в зависимости от ширины необходимой борозды) под углом 45˚ кусок длиной 100÷120 мм.
  • Привариваем его к прутку арматуры (диаметром 12÷14 мм) под прямым углом. Если в качестве ручки используем остаток водопроводной трубы, то привариваем к нему режущую часть под углом 30÷40˚.
  • Загибаем арматуру в районе места сварки под удобным для штробления углом.

Как сделать штроборез своими руками?

Еще один вариант изготовления ручного штробореза для газобетона своими руками:

  • В качестве режущего элемента используем пилу от коронки по дереву. Выгибаем ее с помощью плоскогубцев в форме треугольника с закругленными углами.
  • Для ручки подойдет кусок водопроводной трубы. С одного торца при помощи ножовки по металлу делаем пропил глубиной равной ширине режущего полотна.
  • Вставляем режущую заготовку в пропил, сверлим в трубе и заготовке отверстие и вкручиваем в него саморез.

Как сделать штроборез своими руками?

На заметку! Так как сделать штроборез для обустройства канавок в газобетоне довольно просто, то конструкцию режущего элемента и длину ручки каждый может выбрать самостоятельно.

Простой электрический штроборез для газобетона

Легкость, с которой можно штробить газобетон под проводку, позволяет сделать штроборез из обычной электрической дрели. Для этого понадобится цилиндрическая фреза (средняя стоимость 450÷550 рублей), которую устанавливаем в патрон дрели. Такое несложное устройство позволяет делать канавки в газобетонных стенах быстро и качественно. Так как в процессе работы образуется большое количество пыли, лучше производить штробление вдвоем (второй человек работает с пылесосом), а также использовать очки и респиратор. При желании можно изготовить деревянные салазки, в которые крепим дрель. Это приспособление позволит делать штробу одинаковой глубины по всей ее длине. Хотя потренировавшись на блоке, который наверняка (хотя бы один) остался после окончания строительства, можно сделать аккуратные штробы без усложнения конструкции, используя только дрель и фрезу.

Как сделать штроборез своими руками?

Инструкция по модернизации рабочего вала с пошаговым фото

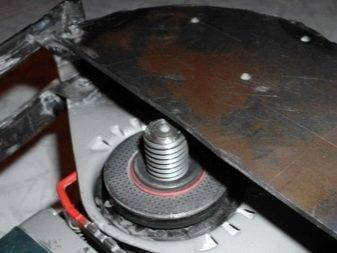

Родной вал болгарки не длинный. Шпиндель рассчитан на установку одного диска, а для штробореза надо два режущих элемента. Модернизировать рабочий вал можно двумя способами: сточить родные прижимные гайки или выточить новый шпиндель.

Первый способ установки двух дисков

Простой способ – это сточить прижимные гайки и зафиксировать два диска.

Недостаток – невозможно регулировать ширину пропила штробы.

Процесс модернизации состоит из следующих шагов:

Потребуется две прижимные гайки с резьбой и одна посадочная шайба для диска. Три детали стачивают идеально ровно, чтобы избежать перекоса. Посадочную шайбу надевают на шпиндель болгарки.

На шпиндель с шайбой устанавливают диск, после чего фиксируют прижимной гайкой.

Сверху на закрученную гайку устанавливают второй диск и прикручивают другой гайкой.

Штроборез готов к работе. Можно пробовать сделать пропил по стене.

Второй способ установки двух дисков

Чтобы регулировать ширину пропила штробы, родной шпиндель болгарки придется удлинить. Для этого проделывают следующие действия:

На токарном станке вытачивают удлиненный вал с ограничителем для посадочной шайбы. Внутри заготовки нарезают резьбу, чтобы накрутить деталь на шпиндель болгарки. Снаружи на валу тоже нарезают резьбу для накручивания прижимных гаек. Дополнительно вытачивают набор шайб, которые будут служить подложками между двумя дисками.

Готовую деталь накручивают на шпиндель болгарки. На посадочную шайбу устанавливают первый диск и накручивают зажимную гайку. Далее, набирают необходимое количество подкладочных шайб. Их общая толщина будет соответствовать ширине штробы. Теперь осталось установить второй диск и накрутить другую прижимную гайку.

Модернизация рабочего вала окончена, можно испытать штроборез в работе.

Самостоятельно собранный из болгарки штроборез по параметрам не уступает инструменту заводского изготовления.

Как использовать?

Фирменный прибор для резки штроб делается по другим канонам, чем отличается от самодельного агрегата, состоящего из болгарки и насадки. Заводской инструмент имеет качественные узлы, которые идеально подогнаны друг к другу. Особенно хороши инструменты от таких производителей, как Makita, Bosch, «Интерскол». Работают такие устройства по принципу передачи силового импульса от движка на вал агрегата. Делается это с помощью углового редуктора. Его вполне хватает, чтобы «брать» твердые поверхности из таких материалов, как бетон, кирпич, металл. Фирменные инструменты имеют хорошую мощность и производительность. На них стоят качественные движки, которые способны выдержать длительный режим работы.

Как сделать штроборез своими руками?Как сделать штроборез своими руками?

У болгарки несколько иное устройство функционирующих узлов. Если усилия слишком большие, то редуктор испытывает повышенную нагрузку, что приводит к преждевременному износу подшипников. Если ставится еще один диск, то нагрузка увеличивается. Поэтому турбинку уместно использовать для работы с мягким материалом в течение небольшого промежутка времени (не более 15 минут). Как уже было сказано, если предстоит иметь дело с бетонными стенами в новом доме, то разумнее взять напрокат штроборез известного бренда. Турбинкой с самодельной насадкой подобный материал «взять» невозможно.

Как сделать штроборез своими руками?

Пользоваться болгаркой с насадкой следует с осторожностью, иначе можно «сжечь» движок за очень короткое время. Нельзя допускать, чтобы болгарка перегревалась. Когда это случается, появляется запах жженого металла

Могут начать искрить щетки, что подтверждает их изношенность. Возможно также возникновение чрезмерного нагрева проводки, тогда обязательно будет ощущаться характерный запах. Чтобы сделать качественный экран для штробореза, который будет использоваться при больших объемах, следует соблюсти некоторые правила. Прежде всего понадобятся:

Когда это случается, появляется запах жженого металла. Могут начать искрить щетки, что подтверждает их изношенность. Возможно также возникновение чрезмерного нагрева проводки, тогда обязательно будет ощущаться характерный запах. Чтобы сделать качественный экран для штробореза, который будет использоваться при больших объемах, следует соблюсти некоторые правила. Прежде всего понадобятся:

  • металлический лист;
  • прямоугольная труба;
  • шпильки с резьбой;
  • сварочный аппарат;
  • болты и гайки.
Популярные статьи  Почему при работе стиральной машины пол бьется током?

Как сделать штроборез своими руками?Как сделать штроборез своими руками?

Разрезается металлический лист толщиной 3 мм. Резать можно лобзиком или маленькой болгаркой. К одной половине приваривается плоскость. Затем приваривается вторая. При этом следует оставлять щель для того, чтобы можно было крепить зажим, а также регулировать движение самого инструмента. После этого нужно сделать держатель болгарки, к которому приваривается хомутовое крепление. На нем обязательно должен быть зажим. Диаметр хомутового крепления должен соответствовать размерам УШМ. Также к нему крепятся две пластинки, в которых будут отверстия (на них крепятся колеса). Затем устанавливается патрубок воздуховода.

Как сделать штроборез своими руками?Как сделать штроборез своими руками?

Электрический движок питается от сети. Принцип функционирования несложен: инструмент плотно прижимается к плоскости и без особых механических усилий проводится по намеченной черте (бедующей линии реза). В работе принимает участие два диска, отчего желоб получается идеально ровным, одинаковой глубины по всей длине.

При работе с плоскостью диск следует погружать в материал осторожно. Слишком большие механические усилия, которые прикладываются к работающему инструменту, пагубно сказываются на качестве работы и сроке службы агрегата. Если появляется лишняя вибрация или спонтанные рывки, то следует прекращать работу, потому что можно легко перегреть движок

Если во время работы алмазный диск начинает чернеть, это также говорит о том, что материал испытывает чрезмерные перегрузки. В этом случае стоит прекратить резку и дать «отдохнуть» диску и самой болгарке

Если появляется лишняя вибрация или спонтанные рывки, то следует прекращать работу, потому что можно легко перегреть движок. Если во время работы алмазный диск начинает чернеть, это также говорит о том, что материал испытывает чрезмерные перегрузки. В этом случае стоит прекратить резку и дать «отдохнуть» диску и самой болгарке.

Как сделать штроборез своими руками?

О том, как сделать насадку-штроборез на болгарку своими руками, смотрите в следующем видео.

Правила штробления газобетона

Чтобы сделать работу правильно, придерживайтесь следующих рекомендаций:

  1. Перед тем как приступить к обработке материала, изолируйте соседние помещения от попадания пыли.
  2. Убедитесь, что в штробируемой стене нет электропроводки, находящейся под напряжением.
  3. Работайте только в защитных очках. Весьма желательно, также, надевать респиратор.
  4. В ширину и глубину штроба должна иметь не более 25 мм, а ее длина не должна превышать 3 м.
  5. Штробы в готовых стенах допускается выполнять только горизонтально или вертикально.

Минимально допустимое расстояние от проделываемой борозды до смежной стены, окна или двери составляет 150 мм. Если вдоль стены проложен газопровод, то резку газобетона можно выполнять не ближе, чем в 400-х мм от него.

Штроборез из болгарки своими руками

к использованию именно болгарки

Однако особенности конструкции таковы, что её использование приводит к образованию большого количества пыли. Однако если вы знаете ценник на штроборез, то для создания каналов для прокладки кабеля или труб вы, скорее всего, сделаете выбор в пользу изготовления инструмента своими руками.

В штроборезах, которые предлагаются в магазинах, в составе конструкции имеются два диска. На болгарку установка такого механизма обойдётся достаточно дорого. Закрепление первого диска происходит как обычно. Для того чтобы закрепить ещё один, потребуется вторая гайка с дополнительным кольцом. Оно используется для фиксации второго диска.

При помощи второй гайки происходит закрепление второго диска, который лежит на первой родной гайке инструмента. Работать переделанной под штроборез болгаркой можно только с установленным на неё предохранительным кожухом. В этом случае при работе возникающая пыль будет направляться в сторону от вас.

Особенности использования самодельного штробореза

Для этого трубка загибается, после чего скрепляется хомутами, чтобы она не создавала препятствий для вращения дисков. К штроборезу мотор пылесоса домашний мастер может закрепить своими руками. Делать это нужно таким образом, чтобы, держа инструмент в руках, не возникало никаких проблем.

Возможность для использования самодельного штробореза будет лишь в том случае, если в комнате, в которой проводятся работы, имеются две розетки. Используя болгарку как штроборез, можно заметно снизить затраты времени на выполнение работы. Вам будет обеспечены условия для создания ровной штробы. В созданную канавку вы без проблем сможете уложить кабель тёплого пола или электропровод.

Если в квартире проводятся электромонтажные работы, то будет вполне достаточно небольшого штробореза. С его помощью владелец с минимальными затратами сил и времени может создать канавку шириной до 30 мм. Если стоит задача проложить трубы водопровода, то необходимо использовать более габаритные приборы.

С их помощью можно создать штробу, в которой можно спокойно расположить трубы диаметром до 50 мм. Если для выполнения монтажных работ необходима канавка больших размеров, то в этом случае следует выполнять два и более параллельных резов.

При выполнении ремонтных работ в квартире часто возникает необходимость в создании штробы для прокладки проводки или для укладки труб водопровода. Для выполнения этой работы необходим штроборез.

Однако этот инструмент достаточно дорогой и не каждому по карману. Но решение есть. Для выполнения штробления в стенах можно использовать обычную болгарку, переделанную под штроборез.

Работа эта несложная и не отнимает много времени. Совершив определённые манипуляции, вы можете получить подходящий для штробления инструмент, которым при минимальных затратах времени и сил вы сможете создать канавки в стенах для укладки инженерных коммуникаций.
