Принцип работы и устройство синхронного генератора переменного тока

6.4. РЕАКТИВНЫЙ СИНХРОННЫЙ ДВИГАТЕЛЬ

В лабораторной практике, в быту и в маломощных механизмах применяют так называемые реактивные синхронные двигатели

. От обычных классических машин они отличаются лишь конструкцией ротора. Ротор здесь не является магнитом или электромагнитом, хотя по форме напоминает собой полюсную систему. Принцип действия реактивного синхронного двигателя отличен от рассмотренного выше. Здесь работа двигателя основана, на свободной ориентации ротора таким образом, чтобы обеспечить магнитному потоку статора лучшую магнитную проводимость (рис. 6.4.1).

Действительно, если в какой-то момент времени максимальный магнитный поток будет в фазе А — X, то ротор займет положение вдоль потока ФА. Через 1/3 периода максимальным будет поток в фазе В — У. Тогда ротор развернется вдоль потока ФВ. Еще через 1/3 периода произойдет ориентация ротора вдоль потока. ФС. Так непрерывно и синхронно ротор будет вращаться с вращающимся магнитным полем статора. В школьной практике иногда, при отсутствии специальных синхронных двигателей, возникает необходимость в синхронной передаче. Эту проблему можно решить с помощью обычного асинхронного двигателя, если придать ротору следующую геометрическую форму (рис. 6.4.2).

Принцип действия двигателя постоянного тока — Почему он вращается?

Двигатель постоянного тока — это машина которая преобразует электрическую энергию в механическую. То есть, потребляя для своего вращения электрический ток, она приводит во вращение различные устройства. Это могут быть водяной или воздушный насос, стиральная машина или кофемолка. Электродвигателем постоянного тока, разумеется, такой двигатель называется потому, что для его питания используется постоянный электроток. Рассмотреть принцип действия двигателя постоянного тока удобнее всего на небольшой модели. Поскольку, с одной стороны, у модели принцип работы тот же что и у большого двигателя. А с другой стороны, модель рассматривать удобнее. Потому как она маленькая, со всех сторон для взгляда открыта и деталей на ней меньше.

Модель двигателя постоянного тока состоит из ротора и статора. Ротор — это подвижная часть двигателя. Статор — неподвижная (статичная) часть. В данном случае статор двигателя является индуктором, а ротор якорем. То есть, ток питания сети протекает в роторе.

Главной частью статора является магнит. Так как у мы рассматриваем самую простейшую модель двигателя, магнит постоянный и всего один. Магнит находится в верхней части модели. К двум полюсам магнита присоединяются две железные пластины. Пластины присоединяются таким образом, что они образуют с двух сторон модели двигателя два полюса — северный и южный. То есть, пластины служат продолжением полюсов магнита. Между полюсами находится ротор двигателя.

На ротор наматывается катушка из медного провода. Два вывода катушки подсоединяются к двум контактным пластинкам-ламелям. Эти пластинки имеют полусогнутую форму и располагаются на цилиндре. Причем, цилиндр является изолятором. То есть, обе пластинки изолированны друг от друга. Цилиндр с пластинками является коллектором двигателя постоянного тока. Потому подобные виды двигателей постоянного тока называются коллекторными. Обычно под коллектором понимается устройство что-либо собирающее. Данный коллектор закрепляется на одной оси с ротором. Иначе говоря, при вращении ротора, вращается также и коллектор.

С ламелями соприкасаются пружинные щетки. В свою очередь, с щетками соединены контактные площадки, на которые подается питание постоянным током. В результате, когда на контакты подается питание, ротор начинает вращаться. То есть, при подключении питания, по катушке ротора начинает течь постоянный ток. Иначе говоря, ротор становится электромагнитом. У ротора появляются два полюса, так же как и у статора. Соответственно, магнитные полюса статора притягивают противоположные полюса ротора. Ротор разворачивается становится горизонтально. Вместе с ротором поворачивается и коллектор. В этом положении щетки не прикасаются к пластинам и ток перестает течь по обмотке ротора. То есть, ротор перестает быть электромагнитом.

Разумеется, движение ротора начинает замедлятся. Однако, по инерции ротор всё ещё вращается. И за это время пластины успевают повернуться и прикоснуться к противоположным контактам источника питания. Благодаря этому ток начинает течь по катушке ротора в противоположном направлении. То есть, ротор опять стал электромагнитом, но полюса у него поменялись на противоположные. Ротор опять разворачивается и цикл повторяется снова и снова. Таким образом и работает простейший двигатель постоянного тока.

Несомненно, мы рассмотрели самую простую модель электродвигателя. Однако, на этой модели очень хорошо виден сам принцип работы двигателя постоянного тока. Безусловно, обычно двигатели постоянного тока устроены сложнее. К примеру, часто их статор состоит из двух магнитов, а ротор выполнен трехполюсным. А также, постоянные магниты на статоре могут быть заменены или дополнены электромагнитами. Двигатели с таким устройством работают намного более надежно. Обычно чем мощнее двигатель, тем сложнее его устройство. Очень сильно работа двигателя постоянного тока зависит от подключения его обмоток. Причем, существует несколько способов их подключения. Стоит отметить также то, что, кроме коллекторных двигателей, существуют и бесколлекторные электродвигатели постоянного тока.

Для вашего удобства подборка публикаций

Источник

Синхронная конструкция

Синхронным называют генератор (альтернатор), у которого частота вращения ротора совпадает с показаниями движения поля магнитного. При автономной работе оборудование тока переменного способно выдержать любую нагрузку. Техника отлично функционирует в условиях без централизованных магистралей.

Принцип работы

Синхронный альтернатор работает по принципу электромагнитной индукции. При холостом движении катушка статора разомкнута, а энергия формируется в роторной обмотке. Подвижные части вращаются от мотора. Во время процесса внутри образуется постоянная частота, а магнитное поле переносится через детали и создают электродвижущую силу.

Для образования полей внутри конструкции нужна обмотка. Элемент позволяет надежно изолировать друг от друга металлические пластины. Если в синхронном альтернаторе якорь привести в движение вращением, то поток энергии переходит через статорные катушки.

Принцип работы оборудованияИсточник en.ppt-online.org

Щеточные конструкции работают в режиме двигателя или для генерации электричества. В моделях, функционирующих при высоких нагрузках, дополнительно используют системы охлаждения. В вал устанавливают «крылья», которые с двух сторон обдувают ротор и снижают температуру подвижного элемента. Чем сильнее поток кислорода, тем лучше проходит процедура.

Особенности конструкции

Синхронный альтернатор по строению является типичным представителем генераторов. В пазах статора щеточной машины расположили одно-, двух- или трехфазную обмотку. От бесщеточного вида модель отличается ротором, который по функциям является электрическим магнитом. В конструкции присутствуют полюсы (от 2 и более).

Популярные статьи  Как подключить светильник, если есть 3 белых и 3 черных провода?

У быстроходных генераторов количество полюсных пар равно 1. Чтобы получить ток, синхронный альтернатор надо вращать с определенной частотой. Производители создают конструкции, внутри которых присутствуют полупроводниковые трехфазные элементы. Для образования энергии применяют метод выпрямления токов переменных.

Технические особенности видаИсточник smolgelios.ru

Система возбуждения генераторов представляет собой оборудование, созданное для производства тока. Регуляторы используют для управления электричеством. По типу действия выделяют 2 группы:

  • Пропорционального. При отклонении одного параметра равномерно трансформируют ток возбуждения.
  • Сильного. Изменения происходят при расхождении нескольких показателей.

Структуры возбуждения в синхронном альтернаторе обеспечивают безопасное функционирование и торможение оборудования на холостом ходу. Техника работает по заданной программе с учетом нагрузок. При отклонении параметров устройство подстраивается под изменения (напряжения, скорости).

Генератор постоянного токаИсточник arsvest.ru

Виды оборудования

По техническим особенностям синхронные альтернаторы делят на 4 группы. В турбогенераторах энергия возникает при движении специальных элементов. Скорость у моделей часто достигает 6000 об/мин. Гидроконструкции за счет отсутствия полюсов работают на малых оборотах.

Виды щеточных альтернаторов Источник en.ppt-online.org

Мощный синхронный компенсатор применяют для стабилизации напряжения. Аппарат подходит для улучшения качества получаемой энергии. Двухполюсное ударное оборудование воздействует недолго, используют в графиках коротких замыканий.

Плюсы и минусы

Синхронные генераторы (альтернаторы) обеспечивают на выходе равномерный ток, легко переносят максимальные нагрузки и небольшие колебания. Агрегаты подойдут для выработки электричества для бытовой, компьютерной техники и точного оборудования. Сильные стороны:

  • качественная энергия;
  • стабильное напряжение;
  • практичность в эксплуатации;
  • надежность.

К недостаткам синхронных генераторов (альтернатов) относят высокую цену, создание радиопомех и слабую защиту от пыли. Для снижения жара вращающихся щеток используют вентиляторы. Система охлаждения, как пылесос, втягивает мелкие частицы, которые засоряют конструкцию и станут причиной поломок. Чтобы минимизировать проблему, профессионалы советуют регулярно осматривать и вовремя менять детали. Угольные модели прослужат до 2 лет, медно-графитовые – 4 месяца.

Где используют оборудованиеИсточник gidroturb.ru

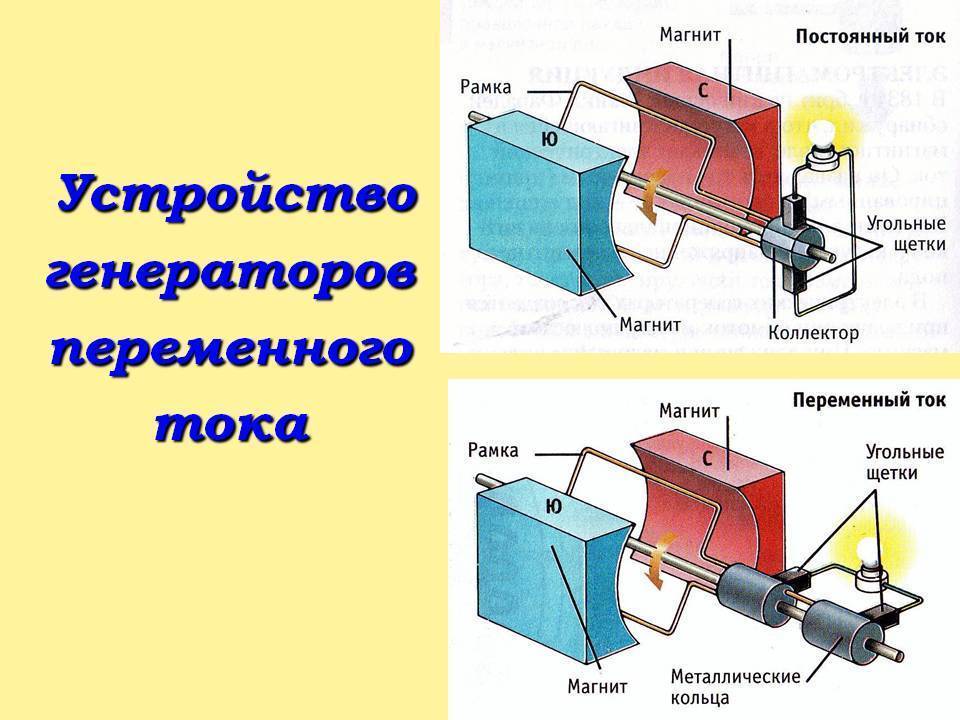

Устройство и конструкция генератора переменного тока

Стандартный электрогенератор имеет следующие компоненты:

Принцип работы и устройство синхронного генератора переменного тока

  • Раму, к которой закреплен статор с электромагнитными полюсами. Изготовлена она из металла и должна выполнять защитную функцию всех элементов механизма.
  • Статор, к которому крепится обмотка. Изготавливается он из ферромагнитной стали.
  • Ротор – подвижный элемент, на сердечнике которого располагается обмотка, образующая электрический ток.
  • Узел коммутации, который отводит электричество с ротора. Представляет собой систему подвижных токопроводящих колец.

В зависимости от назначения, генератор имеет определенные особенности конструкции, но существуют два компонента, которыми обладает любое устройство, конвертирующее механическую энергию в электричество:

  1. Ротор – подвижная цельная деталь из железа;
  2. Статор – неподвижный элемент, который изготовлен из железных листов. Внутри него есть пазы, внутри которых располагается проволочная обмотка.

Для получения большей магнитной индукции, между этими элементами должно быть небольшое расстояние. По своей конструкции генераторы бывают:

  • С подвижным якорем и статическим магнитным полем.
  • С неподвижным якорем и вращающимся магнитным полем.

В настоящее время более распространено оборудование с вращающимися магнитными полями, т.к. значительно удобнее снимать электрический ток со статора, чем с ротора. Устройство генератора имеет немало сходств с конструкцией электродвигателя.

Принцип работы и устройство синхронного генератора переменного тока

Практическое применение

Индукционные генераторы находят свое применение практически во всех областях жизнедеятельности человеческого общества.

Причем в любом случае, для получения переменного тока используется энергия вращения вала генератора.

Это касается:

  1. Крупных гидро-, тепло-, и атомных электростанций.
  2. Промышленных электрогенераторов.
  3. Бытовых электрогенераторов.

Генераторы, устанавливаемые на электростанциях, вырабатывают большое количество электроэнергии, которая затем передается на огромные расстояния.

Они разрабатываются под конкретные, узкоспециализированные задачи и представляют собой сложнейшие устройства, для установки которых необходимо строить отдельные здания и сооружения. Кроме того, их работа обеспечивается специально организованной инфраструктурой.

Промышленные генераторы используются для обеспечения электроэнергией объектов, в работе которых не должно быть перебоев с подачей напряжения.

Кроме того, их используют для обеспечения электроэнергией строительных площадок, вахтовых поселков, удаленных ферм и буровых установок, находящихся в местах, где подводка стационарных линий электропередач невозможна или экономически нецелесообразна.

Как правило, для работы они используют дизельное топливо, вырабатывая при этом переменный ток большой мощности (220 или 380 В). Используются для этого синхронные генераторы, которые способны обеспечить работу промышленного оборудования большой мощности.

В дизельных установках, вал генератора вращается с помощью двигателя внутреннего сгорания (ДВС).

Электрогенератор на шасси

Все комплектующие изделия, входящие в состав промышленного генератора, монтируются на высокопрочных стальных шасси, которое при необходимости устанавливается:

  1. Теплоизолированным контейнером.
  2. Передвижным шасси (колесное, на полозьях).

Бытовые электрогенераторы приобрели большую популярность сравнительно недавно.

Они используются для электрификации небольших коттеджей, загородных домов и дач, а также помогают решить ряд проблем, связанных с некорректной работой централизованной электросети и часто применяются в качестве аварийных источников переменного тока на ранее электрифицированных объектах подобного типа.

В устройствах этого типа для вращения вала генератора используют как бензиновые, так и дизельные ДВС. Они вырабатывают переменный ток небольшой мощности (от 0,5 до 15 кВт) и отличаются:

  1. Экономичностью.
  2. Небольшими размерами.
  3. Низким уровнем шума.

При выборе бытового генератора переменного тока, потенциальному потребителю необходимо обращать внимание на:

  1. Тип ДВС (бензиновый или дизельный).
  2. Заявленную в сопроводительной документации мощность.
  3. Тип генератора (синхронный или асинхронный).
  4. Фазность.
  5. Блок управления.
  6. Уровень шума.

Трехфазный генератор: общее устройство, принцип действия, симметричная система фазных ЭДС

Структура трехфазной цепи

Трехфазными генераторами называются генераторы переменного тока, одновременно вырабатывающие несколько ЭДС одинаковой частоты, но с различными начальными фазами. Совокупность таких ЭДС называется трехфазной системой ЭДС.

Многофазными цепями называются цепи переменного тока, в которых действуют многофазные системы ЭДС. Любая из цепей многофазной системы, где действует одна ЭДС, называется фазой.

Трехфазные системы имеют ряд преимуществ перед другими системами (однофазными и многофазными):

— они позволяют легко получить вращающееся магнитное поле (на этом основан принцип работы разных двигателей переменного тока).

— трехфазные системы наиболее экономичны, имеют высокий КПД.

— конструкция трехфазных двигателей, генераторов и трансформаторов наиболее проста, что обеспечивает их высокую надежность.

— один трехфазный генератор позволяет получать два различных (по величине) напряжения.

Современные электрические системы, состоящие из генераторов, электростанций, трансформаторов, линий передачи электроэнергии и распределительных сетей, представляют собой трехфазные системы переменного тока.

Трехфазная система электрических цепей —  совокупность электрических цепей, в которых действуют три синусоидальные ЭДС одной и той же частоты, сдвинутые друг относительно друга по фазе и создаваемые общим источником энергии. Каждая из цепей, входящих в трехфазную цепь, принято называть фазой.

Трехфазная цепь включает в себя источник (генератор) трехфазной ЭДС, проводники, потребители (приемники) трехфазной электрической энергии.

Рассмотрим устройство трехфазного генератора переменного тока

В пазах статора расположены три фазных обмотки (они условно представлены единственными витками). Начала и концы обмоток трехфазного генератора принято обозначать буквами и . Первыми буквами латинского алфавита обозначают начала обмоток, последними — концы. Началом обмотки называют зажим, через который ток поступает во внешнюю цепь при положительных его значениях.

Популярные статьи  Вводно-распределительное устройство (ВРУ): состав, классификация, требования

Ротор генератора выполняется в виде вращающегося постоянного магнита или электромагнита, питаемого через скользящие контакты постоянным током.

При вращении ротора с помощью двигателя в обмотках статора возникают периодически изменяющиеся ЭДС, частота которых одинакова, но фазы в любой момент времени различны, так как различны положения обмоток в магнитном поле. ЭДС в неподвижных витках обмоток статора индуктируются в результате пересечения этих витков магнитным полем вращающегося ротора. Обмотки фаз генератора совершенно одинаковы и расположены симметрично по поверхности статора, поэтому ЭДС имеют одинаковые амплитудные значения, но сдвинутые друг относительно друга по фазе на угол 120 .

Если ЭДС фазы принять за исходную и считать ее начальную фазу равной нулю, то при вращении ротора с угловой скоростью против часовой стрелки выражения для мгновенных значений ЭДС можно записать следующим образом:

,

,

.

Переходя к комплексам действующих значений, получим:

Подобные системы ЭДС принято называть симметричными. Векторная диаграмма трехфазной симметричной системы ЭДС представляет собой симметричную трехлучевую звезду. Из векторной диаграммы следует, что



Если ЭДС фазы отстает от фазы , а ЭДС фазы отстает от ЭДС фазы , то такую последовательность фаз называют прямой. Обратную последовательность фаз можно получить, если изменить направление вращения ротора.

Если отдельные фазные обмотки генератора не соединены между собой электрически, то такую цепь называют несвязанной. По сути дела несвязанная трехфазная цепь состоит из трех независимых однофазных цепей. В противном случае трехфазная цепь называется связанной. Наибольшее распространение получили связанные трехфазные цепи, как наиболее экономичные, имеющие минимальное число проводов. При нормальном режиме работы трехфазных установок последовательность фаз принимается прямая.

Сфера применения

Асинхронный электродвигатель нашел применение во всех сферах деятельности человека. Те что питаются от одной фазы (от 220В) можно встретить в исполнительных механизмах малой мощности или в бытовой технике и инструменте, например:

  • в стиральной машине типа «малютка» и других старых советских моделей;
  • в бетономешалке;
  • в вентиляторе;
  • в вытяжке;
  • и даже в газонокосилках верхнего ценового сегмента.

На производстве в трёхфазных сетях:

  • автоматические задвижки;
  • грузоподъёмные механизмы (краны и лебедки);
  • вентиляция;
  • компрессоры;
  • насосы;
  • дерево- и металообрабатывающие станки и другое.

Также АД используется в электротранспорте, а в последнее время в интернете активно рекламируют асинхронный двигатель с обмоткой типа «Славянка» и, так называемое, мотор-колесо Дуюнова, о чем вы можете узнать из видеоролика разработчика.

Область применения асинхронных двигателей настолько обширна, что один только список будет длиннее чем эта статья, поэтому каждый электрик должен знать, как он устроен, для чего нужен и где применяется. Подведем итоги и перечислим плюсы и минусы этих устройств.

Плюсы:

  1. Простая конструкция.
  2. Низкая стоимость.
  3. Почти не требуют обслуживания.

Главный недостаток — сложность регулировки оборотов, по сравнению с теми же двигателями постоянного тока или универсальными коллекторными машинами. Соответственно и сложно организовать плавный пуск больших машин, и чаще это делают с помощью дорогого частотного преобразователя.

На этом мы и заканчиваем рассмотрение асинхронных электродвигателей и их области применения. Надеемся, после прочтения статья вам стало понятно, что это такое и как работает данная электрическая машина!

Материалы по теме:

  • Как выбрать частотный преобразователь по мощности и току
  • Отличие переменного тока от постоянного
  • Фазное и линейное напряжение

Опубликовано:
23.04.2019
Обновлено: 23.04.2019

Принцип действия синхронного генератора. Системы возбуждения синхронного генератора

Принцип действия синхронного генератора

При подключении обмотки возбуждения к источнику постоянного напряжения, по ней пойдет ток возбуждения и создастся постоянный магнитный поток. При вращении ротора, от источника механической энергии, этот поток поочередно пересекает каждую из фаз обмоток статора и в каждой из обмоток индуктируется однофазная переменная ЭДС. При соединении обмотки статора в звезду, получим систему 3-х фазной переменной ЭДС.

Различают синхронные генераторы с:

А) возбудителями;

Б) самовозбуждением.

Возбудитель – генератор постоянного тока со смешенным возбуждением, якорь которого устанавливается на вал самого генератора (или изготавливается на одном волу с генератором), а корпус возбудителя крепится к корпусу синхронного генератора.

По схемам возбуждения синхронные генераторы делятся на генераторы с независимым возбуждением и генераторы с самовозбуждением.

При независимом возбуждении обмотка электромагнитов питается постоянным током от отдельной машины постоянного тока, соединенной с ротором генератора непосредственно либо посредством гибкой передачи, чаще всего клиноременной.

При самовозбуждении обмотка, питающая магнитные полюса, находится в одном магнитном поле с рабочей обмоткой генератора.

Наиболее распространенная схема возбуждения синхронных генераторов с независимым возбуждением.

Постоянный ток со щеток возбудителя поступает непосредственно в обмотку возбуждения генератора. Регулирование напряжения генератора осуществляется шунтовым реостатом в цепи возбуждения возбудителя (ШР), при увеличении сопротивления ШР уменьшается ток возбуждения возбудителя, что приводит к снижению напряжения на щетках возбудителя и, следовательно, к уменьшению тока возбуждения генератора и снижению напряжения на зажимах генератора.

Генераторы с самовозбуждением могут работать по двум схемам:

а) в синхронных машинах с вращающимся якорем — в пазах якоря укладывается дополнительная обмотка, присоединенная к специальному коллектору; постоянным током с коллектора по обычной схеме питается обмотка электромагнитов; в отдельных случаях дополнительная обмотка выполняется однофазной, и в последующем ток выпрямляется.

б) в синхронных машинах с неподвижным якорем и вращающимися полюсами постоянный ток для возбуждения генератора получают трансформированием рабочего напряжения и последующим выпрямлением тока.

1.10 Способы пуска синхронного электродвигателя.

Пуск синхронных двигателей может быть осуществлен при помощи вспомогательного асинхронного двигателя. Однако этот способ ввиду его сложности и высокой стоимости используется очень редко. Обычно применяют так называемый асинхронный пуск синхронного двигателя. Для этой цели в полюсных наконечниках полюсов ротора укладывается дополнительная короткозамкнутая обмотка типа «беличьей клетки». Так как во время пуска в обмотке возбуждения двигателя наводится большая э. д. с. и напряжение на зажимах оказывается весьма значительным, то по соображениям безопасности она замыкается рубильником на сопротивление.

При подаче напряжения трехфазной сети к обмотке статора синхронного двигателя возникает вращающееся магнитное поле, которое, пересекая короткозамкнутую (пусковую) обмотку, заложенную в полюсных наконечниках ротора, индуктирует в ней токи. Эти токи, взаимодействуя с вращающимся полем статора, приведут ротор во вращение. При достижении ротором наибольшей скорости (95—97% синхронной скорости) рубильник переключают так, чтобы обмотку ротора включить в сеть постоянного напряжения.

Недостатком асинхронного пуска является большой пусковой ток (в 5—7 раз больше номинального тока). Пусковой ток мощных синхронных двигателей вызывает значительное падение напряжения в сети, а это отражается на работе других потребителей. Для уменьшения пускового тока применяют пуск при пониженном напряжении с помощью автотрансформатора.

Популярные статьи  Почему свет мигает и гаснет при включении электроприборов?

В настоящее время применяют почти исключительно асинхрон­ный пуск синхронных двигателей ввиду его простоты и надежности. Существуют также схемы автоматического асинхронного пуска синхронных двигателей

Режимы работы СГ

Требования пожарной безопасности к электроустановкам

Нормальный режим работы СГ можно охарактеризовать любым числом рабочих периодов, какой угодно длительности, при которых главные параметры не выходят за диапазон допустимых значений. При таком режиме работы допустимы отклонения электронапряжения на выходе и частоты в пределах 4-5% и 2,5% от номинального значения, коэффициентов мощности и тому подобные. Допуски на отклонения задаются нормативными документами и определяются нагревом машин либо же гарантируются фирмой-производителем.

Принцип работы и устройство синхронного генератора переменного тока
Бытовой топливный синхронный генератор отечественного производства, модель «Интерскол ЭБ-5500» на 5,5 кВт

Нормальные рабочие режимы недопустимы для долгого функционирования устройства при таких обстоятельствах, как перевозбуждение или недовозбуждение, переход в режимы асинхронного типа, перегрузки. На возникновение таких обстоятельств влияют следующие отклонения в электросети:

  • неравномерность фазной загрузки;
  • короткое замыкание;
  • нагрузки попеременного действия.

Стоит отметить, что на нормальное функционирование механизма воздействует подключенная к нему электросеть, в которой любые нарушения работоспособности отдельно взятых источников потребления вызывают искажение формы и несимметрию электросигнала.

Принцип работы и устройство синхронного генератора переменного тока
Диаграмма мощностей СГ

Важно! Длительная работа генерирующего энергию устройства допустима при разнице токов на фазах турбогенератора до 10% и водяных генераторов, синхронных компенсирующих машин до 15-20%. Искривление синусоиды на СГ может случаться из-за высокомощных преобразователей, выпрямляющих устройств и прочих

Искривление синусоиды на СГ может случаться из-за высокомощных преобразователей, выпрямляющих устройств и прочих.

Необходимо учесть, что нормальное функционирование синхронных устройств возможно только при качественной работе охлаждающей системы. Так, при затратах охлаждающего агента в объеме более 70% от номинального значения, должна срабатывать предупреждающая сигнализация о том, что устройство нужно отключить от сети, в противном случае может произойти выход оборудования из строя. Когда расход охлаждающего агента уменьшается на 50%, то устройство должно разгрузиться порядка двух минут, после чего отключиться за максимум четыре минуты.

Характерные черты СГ

СГ обладают нижеследующими характерными чертами:

  • при нулевой нагрузке (холостом ходе), когда якорная обмотка находится в не замкнутом виде, задается зависимость электродвижущей силы от электротоков возбуждения, а также устанавливается значение уровня намагничивания сердечников генератора;
  • выходное электронапряжение зависит от нагрузочных электротоков – этот признак является внешней характеристикой СГ;
  • регулировочные характеристики синхронной машины проявляются в зависимости возбуждающих электротоков от нагрузочных аналогов при поддерживании установленных параметров на выходе в автоматическом режиме.

Синхронные генераторы нашли широкое применение в промышленности и энергообеспечении, так как имеют простую конструкцию, понятный принцип работы и могут выдерживать кратковременные перегрузки.

Для правильной эксплуатации и проведения ремонтных работ над СГ переменного тока необходимо знать их принцип работы (одинаковое по частоте вращение ротора и магнитного поля) и устройство. Эти знания пригодятся инженерам производственных предприятий и специалистам в области энергетики, а также обычным людям, которые используют подобную технику в бытовых целях.

Структуры возбуждения

Самым распространенным способом создания основного магнитного потока синхронных генераторов является электромагнитное возбуждение, состоящее в том, что на полюсах ротора располагают обмотку возбуждения, при прохождении по которой постоянного тока, возникает МДС, создающая в генераторе магнитное поле.

Ротор синхронного генератора, возбудителя и подвозбудителя располагаются на общем валу и вращаются одновременно. При этом ток в обмотку возбуждения синхронного генератора поступает через контактные кольца и щётки. Для регулирования тока возбуждения применяют регулировочные реостаты, включаемые в цепи возбуждения возбудителя r1 и подвозбудителя r2 . В синхронных генераторах средней и большой мощности процесс регулирования тока возбуждения автоматизируют.

В синхронных генераторах получила применение также бесконтактная система электромагнитного возбуждения, при которой синхронный генератор не имеет контактных колец на роторе. В качестве возбудителя в этом случае применяют обращенный синхронный генератор переменного тока В (рис. 1.3, б). Трехфазная обмотка 2 возбудителя, в которой наводится переменная ЭДС, расположена на роторе и вращается вместе с обмоткой возбуждения синхронного генератора и их электрическое соединение осуществляется через вращающийся выпрямитель 3 непосредственно, без контактных колец и щёток.

В синхронных генераторах, в этом числе гидрогенераторах, получил распространение принцип самовозбуждения (рис. 1.4, а), когда энергия переменного тока, необходимая для возбуждения, отбирается от обмотки статора синхронного генератора и через понижающий трансформатор и выпрямительный полупроводниковый преобразователь ПП преобразуется в энергию постоянного тока. Принцип самовозбуждения основан на том, что первоначальное возбуждение генератора происходит за счёт остаточного магнетизма машины.

На рис. 1.4, б представлена структурная схема автоматической системы самовозбуждения синхронного генератора (СГ) с выпрямительным трансформатором (ВТ) и тиристорным преобразователем (ТП), через которые электроэнергия переменного тока из цепи статора СГ после преобразования в постоянный ток подаётся в обмотку возбуждения.

Управление тиристорным преобразователем осуществляется посредством автоматического регулятора возбуждения АРВ, на вход которого поступают сигналы напряжения на входе СГ (через трансформатор напряжения ТН) и тока нагрузки СГ (от трансформатора тока ТТ). Схема содержит блок защиты (БЗ), обеспечивающий защиту обмотки возбуждения (ОВ) от перенапряжения и токовой перегрузки.

Мощность, затрачиваемая на возбуждение, обычно составляет от 0,2 до 5 % полезной мощности (меньшее значение относится к генераторам большой мощности). В генераторах малой мощности находит применение принцип возбуждения постоянными магнитами, расположенными на роторе машины. Такой способ возбуждения даёт возможность избавить генератор от обмотки возбуждения.

Синхронные генераторы составляют основу электроэнергетики, так как практически вся электроэнергия во всём мире вырабатывается посредством синхронных турбо- или гидрогенераторов. Так же синхронные генераторы находят широкое применение в составе стационарных и передвижных электроустановок или станций в комплекте с дизельными и бензиновыми двигателями.

Любые турбо-, гидро-, дизельные генераторы, синхронные компенсаторы, моторы, производимые на данный момент, оснащаются новейшими полупроводниковыми структурами, такими как возбуждение синхронных генераторов. В данных структурах применяется метод выпрямления трехфазных переменных токов возбудителей высокой или промышленной частоты либо напряжения возбуждаемого агрегата.

Устройство генератора таково, что структуры возбуждения могут обеспечить такие параметры работы агрегата, как:

  • Первая стадия возбуждения, то есть начальная.
  • Работа вхолостую.
  • Подключение к сети способом точной синхронизации либо самосинхронизации.
  • Работа в энергетической структуре с имеющимися нагрузками или перегрузками.
  • Возбуждение синхронных приборов может быть форсировано по таким критериям, как напряжение и ток, имеющими заданную кратность.
  • Электроторможение аппарата.
