Как сделать ремонт масляного обогревателя своими руками?

Ремонтируем обогреватель

Внешний вид обогревателя создает ощущение, что он является единым целым, то есть электрический блок и корпус соединены с помощью вальцовки. Но это только видимость

Обратите внимание на надпись «не накрывать» — под ней есть несколько шурупов, с помощью которых крышка держится на корпусе. Их надо открутить, но крышка не отсоединится, потому что в нижней ее части установлена пружина, которая ее держит

Просто уберите ее и снимите крышку.

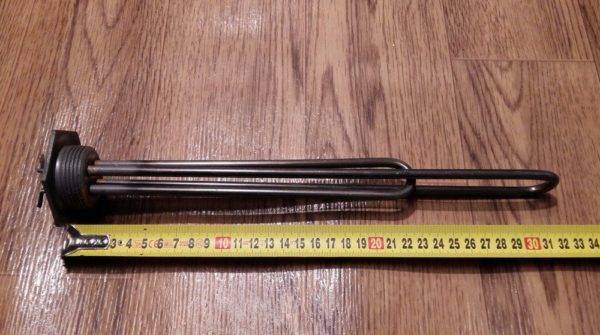

Теперь обратите внимание на ТЭН. Он плотно и герметично завальцован

Производители сделали это намеренно, чтобы любопытные туда не совались. Эти трубчатые нагревательные элементы служат десятилетиями, так что трогать их нет никакого смысла. Если один из них вышел из строя, то лучше приобрести новый масляный обогреватель. Отремонтировать такую поломку своими руками никто не сможет. Для этого придется провести замену элементов, но в домашних условиях и даже в некоторых мастерских завальцевать ТЭН опять в корпус со стопроцентной герметичностью невозможно. Итог — постоянно подтекающее масло, что может привести к большим неприятностям.

А вот протереть спиртом элементы подключения может каждый. Все они изготовлены в виде клемм, так что отсоединить, протереть и подсоединить их обратно не будет большой проблемой

Здесь важно ничего не перепутать, устанавливая провод к определенной клемме

То же самое касается замены частей блока питания и безопасности. Своими руками отремонтировать любой из них будет сложно. И если в этом деле вы не являетесь специалистом, то это у вас вряд ли получится. Поэтому выход один — менять вышедшие из строя элементы на новые. Все они держатся на винтах или скобах, так что снять их будет не так уж сложно. Опять-таки напоминаем, что основная ваша задача — не перепутать провода подключения. Ведь электрическая схема радиатора — это основа его правильной и эффективной работы.

Подготовка рабочего места

Чтобы починить обогреватель, вначале нужно создать для этого условия. Одной из основных предпосылок успешного ремонта будет подготовка к нему. В первую очередь, нужно выбрать место, где вы будете разбирать обогреватель. Оно должно быть достаточно просторным и хорошо освещенным. Лучше всего для этого подходит гараж или какая-либо отдельная комната.

Затем готовится инструмент и вспомогательные принадлежности. Поскольку устройство обогревателя никакой сложности не представляет, то и инструмент будет самым обыкновенным. Набор отверток, пассатижи и бокорезы, маленький молоток и шило – этого будет достаточно для ремонта. Перед ремонтом под руками необходимо иметь паяльник, тестер, жидкость WD-40, смазку (Графитная или Литол-24) и немного спирта для протирания контактов. Обязательно должна быть чистая ветошь. Если причина поломки определена заранее, значит, нужны запчасти для замены вышедших из строя деталей.

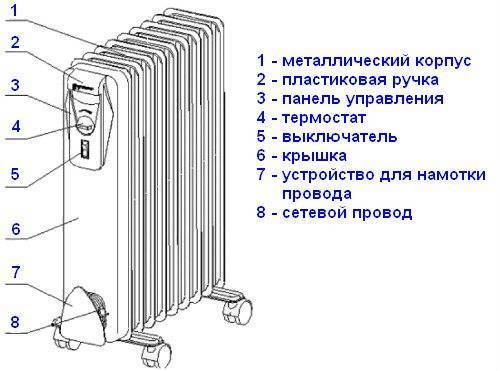

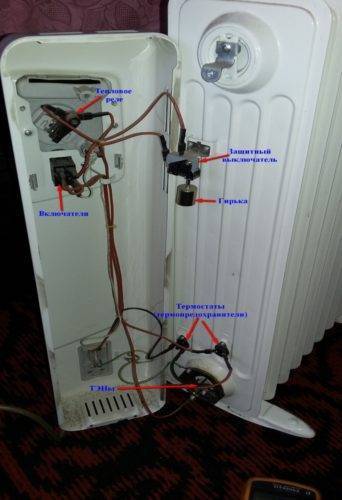

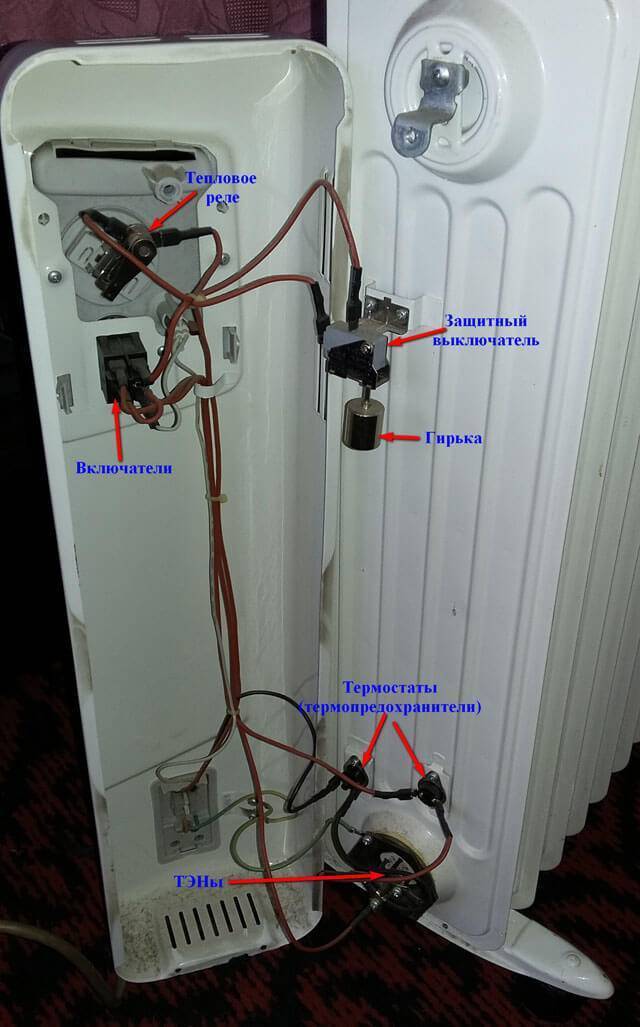

Устройство простейшего масляного обогревателя

Масляный обогреватель хорошо устилать одеждой сушиться. Единственный тип приборов, где хозяин избежит фатальных последствий. Единственное, сбоку гармошчатой емкости имеется пристройка, снабженная электронной начинкой, отсек избегайте укрывать. Устройство масляного обогревателя включает следующие элементы:

Датчик аварийного отключения (термопредохранитель, реле)

  • Емкость, заполненная маслом. Внешний вид — вылитая гармошка, раскаляющаяся до приличной температуры, повремените дотрагиваться рукой. Что касается сушки вещей, безбоязненно кладите переносящие нагрев. Емкость герметичная, однако внутри воздух объемом 15%. Попробуйте поставить масляный обогреватель кверху ногами, завалите набок, верните колесам нагрузку. Услышанные глухие удары пугают мышей: пузырьки воздуха лопаются внутри. Вода не применяется нагревателем, быстро испарится, коррозия корпуса станет значительной, технология изготовления потребовала бы полного исключения из рабочей жидкости воздуха (вода + кислород = самый мощный окислитель живой природы). Коэффициент температурного расширения самой распространенной жидкости планеты десятикратно превышает аналогичный параметр стали. Нехорошо, если бак разорвет.
  • Нижняя часть торца гармони содержит ТЭН, к которому льнет отсек электроники. Масляный обогреватель лишен насоса, работает путем естественной рециркуляции масла. Ток начинается от ТЭНа вверх, затем на противоположном конце батареи жидкость спускается. Работая, издает различимые слухом вибрации спирали под действием переменного напряжения. Эффект неустраним, обусловлен влиянием магнитного поля Земли. Температура кипения выше 100 ºС (150-200), к емкости избегайте прикасаться, до изменения фазового состояния не доводится жидкость по причине запрета применения воды: емкость разорвет. ТЭН двойной (две спирали), позволит гибче регулировать нагрев.
  • Неподалеку от ТЭНа находится термопредохранитель. Устройство не даст случиться пожару, если вдруг масло вытечет, сломается температурное реле. Масляный обогреватель работал бы упорно, когда медный ТЭН начал бы плавиться. Масло вытечет — через корпус высокая температура вызовет срабатывание налепленного термопредохранителя. Структурой различают биметаллические (многоразовые) или проволочные (одноразовые). Фото показывает наличие над ТЭНом отчетливо чернеющей таблетки: термопредохранитель (см. первое фото обзора), либо термореле (определено конструкцией).

Стальной профиль, обеспечивающий соединение отсека электроники и гармошки обогревателя

  • Реле расположено вверху. Главное отличие от утюга видим: отсутствует соприкосновение с корпусом. Видно, тепловое реле просто попирает воздух. Масляный обогреватель подмеченной чертой напоминает электрочайник, в котором биметаллическая пластина частенько подвергается воздействию пара, проникающего через специальное отверстие корпуса. Тепловое реле — механизм регулировки, термопредохранитель предназначен локализовать случай отказа штатных средств.

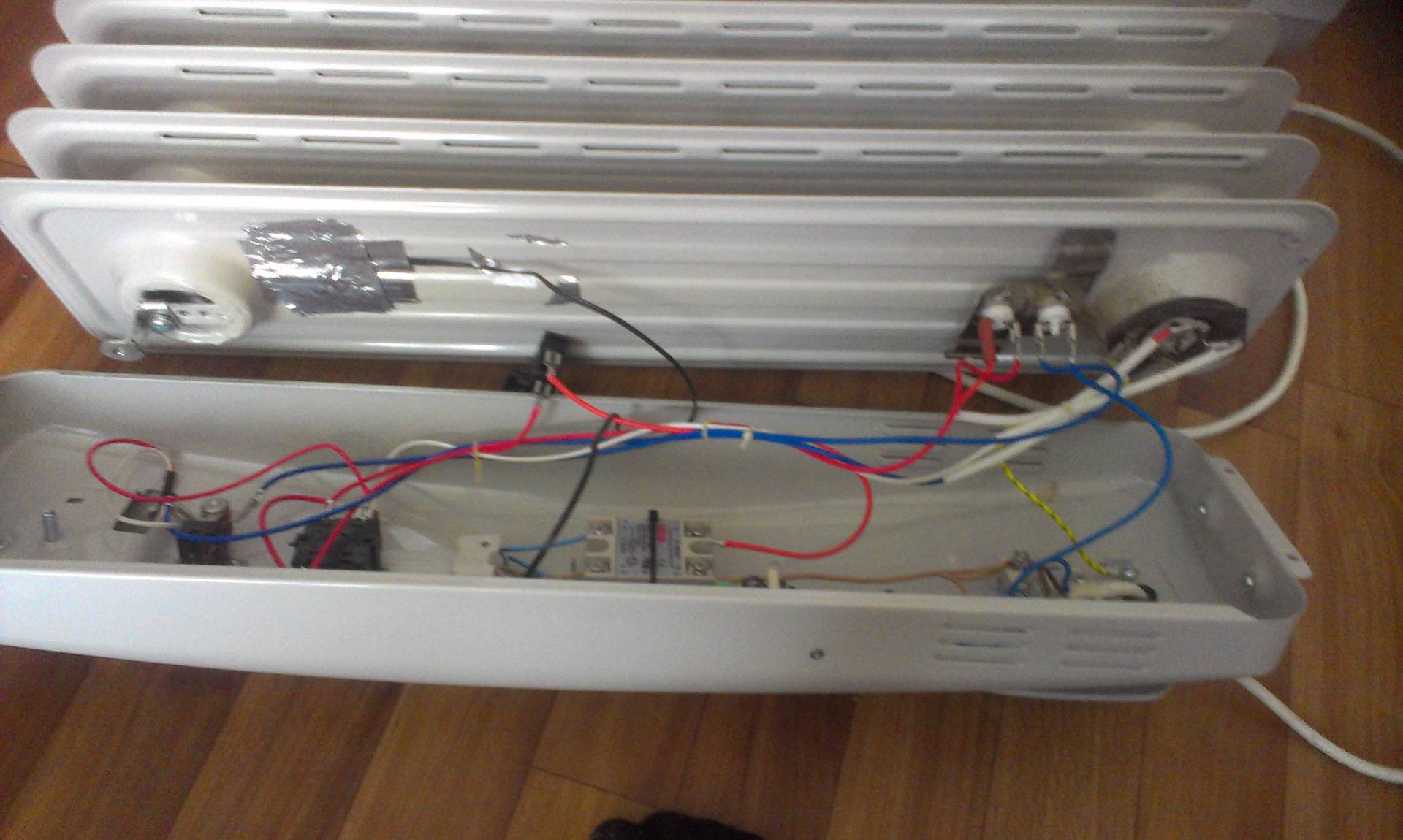

  • Снимки показывают: выключателей два, к каждому подходят фаза, земля ТЭНа, один провод теплового реле. Такая избыточность позволяет светиться индикаторным лампочкам. Одной фазы недостаточно обеспечить эффект Джоуля-Ленца. Производитель заранее не ведает, какой стороной пользователь воткнет вилку, будет ли синий (красный) провод занулен, подвержен действию 230 вольт.

Электрическая часть мало отличается от утюга, электрочайника, водонагревателя. Можно включать обе спирали ТЭНа одновременно, отдельно. В последнем случае масляный обогреватель будет достигать режима дольше. Есть шанс, в холодной комнате конструкция станет работать вовсе без перерыва.

Исследователь магнитного поля Земли слушает жужжание спирали масляного обогревателя

Закрыть отверстия прохода воздуха в электронную схему — ничего не сгорит, масляный обогреватель отключится раньше срока, повторный запуск произойдет нескоро, притоку свежей струи воспрепятствует сушащийся шерстяной носок. Днище кожуха электронного блока прорезано приточными щелями. Воздух покидает пол, следует, минуя провода, достигая верхнего выхода. Попутно биметаллическая пластина оценивает момент прекращения нагрева.

Приступаем к ремонту

Вопрос, как отремонтировать масляный обогреватель своими руками, возникает у каждого, когда прибор перестает работать. А между тем сложности в этом вопросе абсолютно нет. Прежде всего, необходимо выполнить разборку, чтобы добраться до объекта ремонта. Для этого нужно отсоединить панель управления от корпуса. Как правило, она крепится защелками. Но бывает крепление и другого рода. Например, винты или скобы.

Как сделать ремонт масляного обогревателя своими руками?

Поэтому вначале надо тщательно осмотреть обогреватель, чтобы определить способ крепления панели. Затем аккуратно, не прилагая больших усилий, снять ее. Разборка должна выполняться без применения грубой силы, поскольку весь крепеж сделан из пластмассы.

Популярные статьи  Что такое плавкие предохранители и для чего они необходимы?

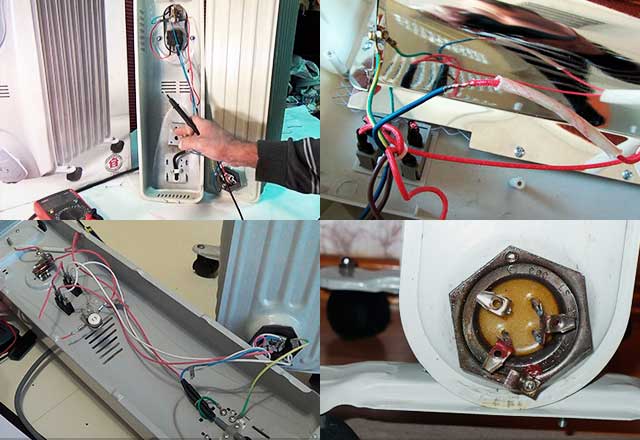

Перед началом ремонта необходимо обесточить обогреватель.

Проверка сетевого шнура и выключателя. С этого необходимо начать работу по восстановлению работоспособности масляного обогревателя. Дело в том, что за время длительной эксплуатации в местах соединения провода обычно подгорают, и контакт нарушается. В этом случае достаточно отсоединить провод и зачистить его, а заодно и место присоединения. После этого вновь все собрать. Контакт восстановлен. Тестером проверяем, действительно ли это так. Одновременно нужно проверить сетевой шнур на предмет обрыва провода. Редко, но такая неисправность возникает. Делается это просто, с помощью того же тестера.

Как сделать ремонт масляного обогревателя своими руками?

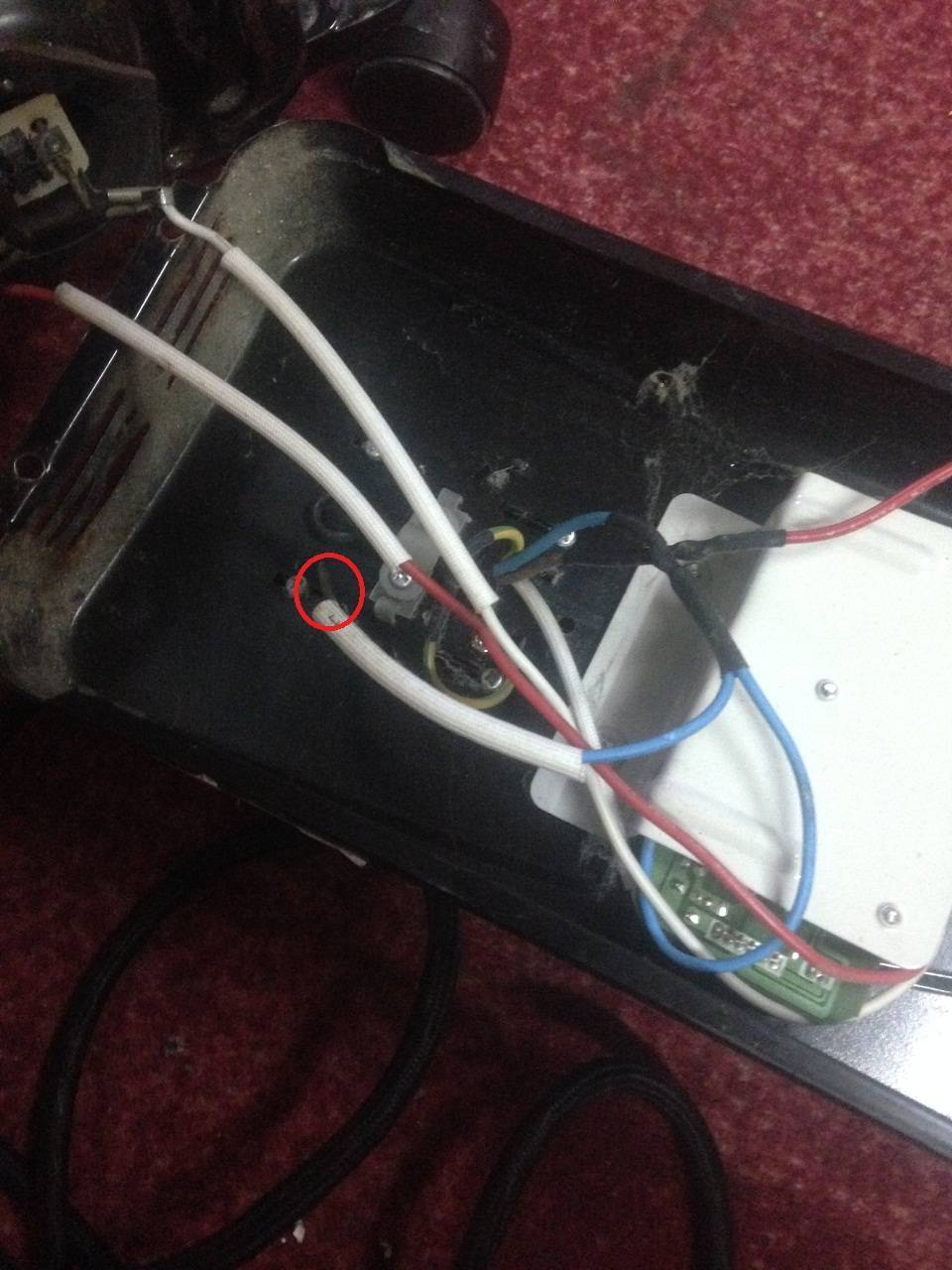

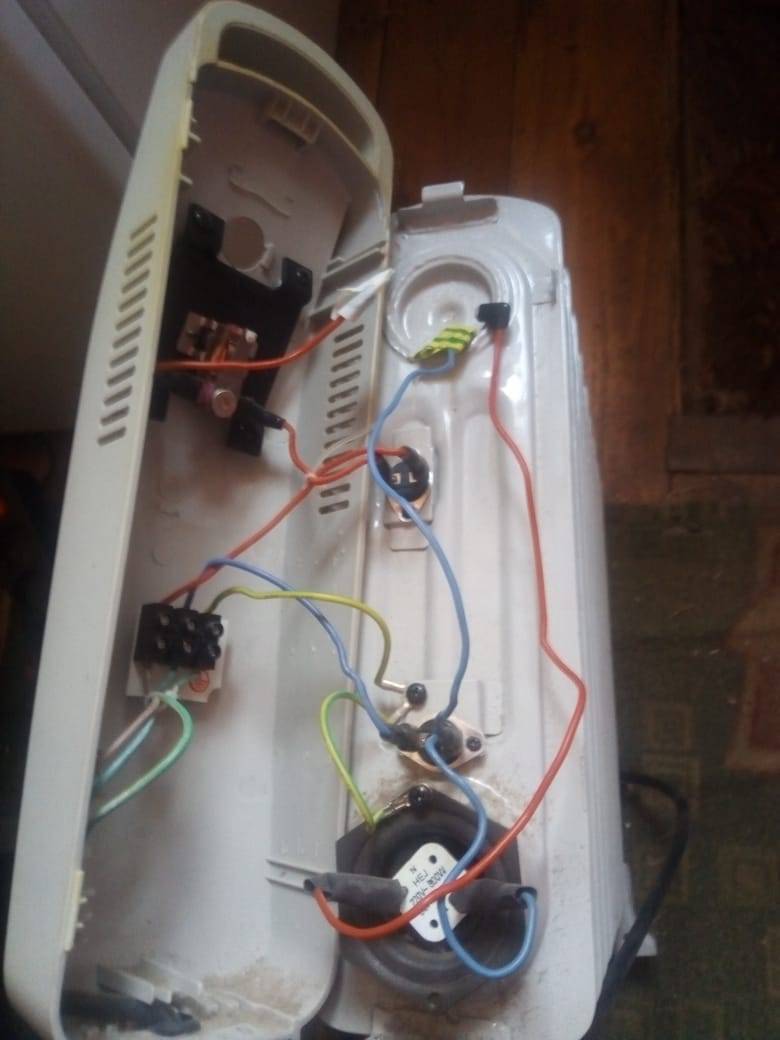

Следующий этап – осмотр всех контактных соединений в блоке управления. Нужно очень тщательно осмотреть каждый контакт на предмет подгорания, окисления и ослабления крепления. Отвертки, мелкозернистой шлифовальной шкурки и ватки, смоченной спиртом, для ремонта будет вполне достаточно. Не исключено, что где-то понадобится паяльник для припаивания оторвавшегося проводка.

Может случиться так, что возникла неисправность в тепловом реле, или регуляторе температуры. В этом случае нужно аккуратно его снять и разобрать. После разборки биметаллическая пластина, которая находится внутри, извлекается и заменяется новой. Все дело в том, что больше никаких неисправностей там быть не может. После замены пластины, реле восстановит свой потенциал.

Ремонт термопредохранителей будет заключаться в проверке их работоспособности и замене при необходимости на исправные. Проверка – простая прозвонка тестером. Термопредохранителей, или их еще называют термостатами, может быть несколько. Проверяем каждый.

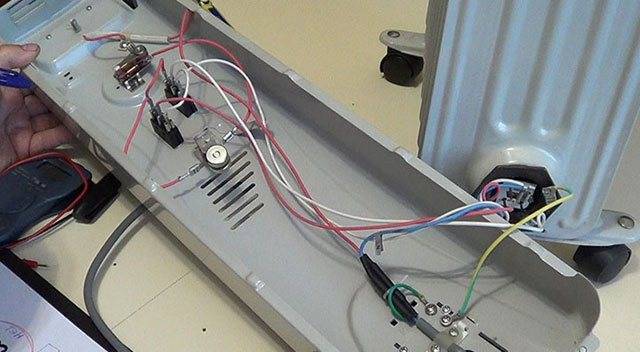

Осталось проверить состояние ТЭНов. Для этого достаточно тестером замерить их сопротивление. Оно должно быть меньше 1 кОма. Одним подключением осуществляется проверка на обрыв цепи. Таким образом, если тестер показывает большое сопротивление или вообще ничего не показывает, то пришло время менять ТЭН.

Как сделать ремонт масляного обогревателя своими руками?

На этом проверку электрической части обогревателя можно считать завершенной. Переходим к механическим неисправностям.

Из них актуальна только одна – протекание масла. В этом случае обогреватель придется разбирать для слива оставшегося внутри масла

При наличии повреждений корпуса важно точно определить, в каком именно месте это произошло. Затем нужно тщательно зачистить найденное место шлифовальной шкуркой

Это делается для определения способа ремонта. Если выясняется, что отверстие маленькое, и вокруг следов коррозии нет, то одним из вариантов ремонта будет вворачивание в отверстие самореза или подходящего диаметра винта. Другим вариантом станет применение специального герметика, который называют «холодной сваркой». Перед применением он разминается в руках до состояния пластилина.

Скатанный шарик герметика накладывается на отверстие и тщательно разравнивается на поверхности. Уже через 15-20 минут он затвердевает настолько, что можно пользоваться обогревателем. Несколько сложнее будет ликвидировать отверстие, которое образовалось от ржавчины. В этом случае потребуется зачистка наждачной шкуркой всего ржавого пятна до «живого» металла. Затем снова нужно внимательно осмотреть и оценить размер отверстия. Если оно не очень большое, то его можно запаять. Если же отверстие большое, то здесь нужно применять сварку, то есть наложить латку и обварить ее. В этом случае ремонт масляного обогревателя будет более серьезным и потребует не только специального инструмента, но и навыков.

Основные неисправности

Причин, по которым не работает масляный обогреватель не так уж и много. Условно их можно поделить на две части – электрические и механические. Сбой в работе электрооборудования чаще всего приходится на ТЭН и коммуникации управления – тепловое реле, выключатель, термопредохранители. Может возникнуть проблема в электропроводке, но это случается крайне редко.

К механическим повреждениям относятся различные пробоины корпуса, а также образование на нем раковин, через которые вытекает масло. Как правило, это плоды деятельности коррозии. Определение вида неисправности большого труда не представляет. Механические поломки всегда связаны с наличием пятен масла под обогревателем. Все остальные неисправности связаны с электрической частью.

Как сделать ремонт масляного обогревателя своими руками?

Ремонт корпуса масляных обогревателей

Пробоины в корпусе возникают в результате коррозии стенок обогревателя или в случае механического повреждения снаружи. Эта поломка будет видна визуально. Прибор эксплуатировать в таком состоянии не допускается. Тем, кто решиться взяться за ремонт обогревателя своими руками, следует извлечь из прибора все масло и промыть бак изнутри спиртом. Для ремонта бака следует применять оборудование для ремонта холодильников, а в качестве паяльного вещества нужно выбрать медно-фосфорный, латунный или серебряный припой.

Как сделать ремонт масляного обогревателя своими руками?Перед пайкой корпуса, нужно обязательно зачистить поврежденное место, покрыть антикоррозийной жидкостью, а после ее высыхания обезжирить поверхность спиртом. Следующим шагом будет сама пайка. Для этого припой прикладывают к месту повреждения и разогревают горелкой по принципу герметической пайки холодильного оборудования.

Нужно помнить, что синтетическое масло не сочетается с минеральным типом. Не следует смешивать разносортные масла. Потому, если вы не уверены, какой тип масла был залит, лучше всего масло заменить полностью. Если же известен тип масла, согласно паспортным данным, его просто нужно долить.

После полного ремонта масляного обогревателя, необходимо залить масло внутрь на 90% емкости, оставляя место в 10% под воздушную подушку (при нагревании, масло имеет свойство расширяться, а воздух будет способствовать этому процессу). При отсутствии воздушной подушки внутри корпуса, от повышенного давления может произойти его разрыв.

Масляные обогреватели массово используются дачниками для обогрева помещений зимой. Они эффективны и не сжигают кислорода, но опасность в том, что их корпус сильно нагревается. При неправильной эксплуатации может возникнуть ряд проблем, которые трудно устранять.

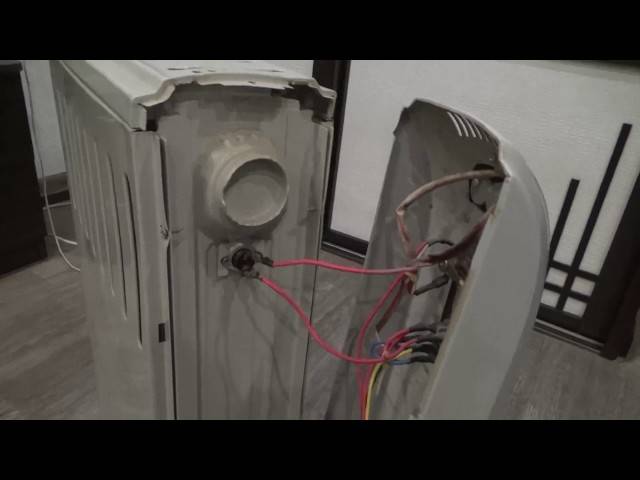

Ремонт масляного обогревателя — видео

Электрические масляные обогреватели являются распространенными приборами и обладают высокой надежностью, но бывает, что и такие простые приспособления выходят из строя. В ситуации, когда обогреватель не включается или плохо греет, нужно проверить наличие гарантийного талона. При действующей гарантии его следует отнести в сервисный центр. Но часто случается так, что подобная возможность отсутствует, и ремонт масляного обогревателя придется делать своими руками. В этом случае необходимо рассмотреть возможные причины поломок и выяснить методы их устранения.

Неисправности и ремонт масляного обогревателя

перестаёт нагреваться

Многие неисправности вполне можно устранить самостоятельно, имея основные навыки в ремонте электроприборов.

Исключением может стать неисправный ТЭН, чаще всего намертво завальцованный в корпусе обогревателя. Снять его вполне можно, но вот установить на место уже не удастся. Даже если обогреватель укомплектован съемным ТЭНом, то при его замене герметичности устройства добиться будет сложно.

Обычно неисправности, встречающиеся при поломке обогревателя, появляются в более доступных местах. Самым уязвимым местом устройства является шнур, поэтому его целостность следует проверить в первую очередь. Если конструкция вилки позволяет ее разобрать, то нужно проверить места соединения жил шнура со штырями вилки.

При исправности вилки следующим этапом должна быть проверка состояния самого шнура, а также место его соединения с блоком питания обогревателя. Для этого снимается декоративная крышка панели устройства и тестером проверяется исправность шнура. При его повреждении кабель меняется на новый.

Если кабель оказывается исправным, то неисправность может скрываться в состоянии контактов блока питания. Контакты могут быть покрыты нагаром и ослаблены.

В этом случае контакты очищаются от нагара наждачной бумагой, а ослабевшие контакты аккуратно подтягиваются.

Популярные статьи  Как правильно подключать сетевой фильтр и реле напряжения?

В этом же месте расположен терморегулятор. Если на его контактах видно потемнение, то их также необходимо зачистить. В терморегуляторе могут быть неисправными биметаллические пластины. При обнаружении их повреждения, терморегулятор аккуратно разбирается, а пластины меняются на новые.

Если масляный радиатор относится к категории энергосберегающих, то в его конструкции имеется термостат, обеспечивающий включение и отключение устройства при заданных параметрах.

При чрезмерном нагреве обогревателя, или же низкой температуре его тоже необходимо осмотреть. При обнаруженной неисправности данная деталь меняется на новый термостат, имеющий аналогичные параметры.

При наличии в конструкции масляного обогревателя вентилятора, его также необходимо проверить. В этом случае проверяются не только контакты устройства, но и целостность обмотки его мотора. Возможно, что может потребоваться его замена.

После завершения вышеописанных проверок и устранения замеченных неисправностей, обогреватель собирается, а затем включается в сеть. Если устройство обогрева по-прежнему не работает, то придется обращаться за консультацией к специалисту.

Наиболее вероятно, что он посоветует приобрести новый обогреватель. Некоторые виды ремонта могут обойтись настолько дорого, что проще отправиться в магазин.

Устройство и электрическую схему масляного радиатора вы найдете на видео:

Инструкцию по ремонту (замене ТЭНа) масляного обогревателя своими руками посмотрите на видео:

Поломался старый добрый масляный обогреватель. Что делать? Логика подсказывает: «Отнести в ремонт», а смекалка: «Посмотреть в интернете и сделать самостоятельно!».

Ну и правильно! Ремонт масляных обогревателей – дело не простое, но, возможно, требуется лишь небольшое техобслуживание. Поэтому, не проверив, не торопитесь выбрасывать прибор и покупать новый!

Чтобы правильно определить, что сломалось и отремонтировать, нужно, прежде всего, понять, как обогреватель работает. Его конструкция состоит из:

  1. Корпуса – гармошки с техническим маслом внутри. Кроме того, нужно знать, что в большинстве приборов есть немного воздуха.
  2. Внизу прибора сбоку встроен ТЭН, который и греет масло. Чаще всего он состоит из двух спиралей. Это нужно, чтобы легче было регулировать мощность прибора.
  3. Рядом блок безопасности и управления. Вверху термореле, оно не касается корпуса.
  4. И предохранитель (отключает прибор при сбоях, например, при утечке масла). Предохранители могут быть одноразовыми проволочного вида и многоразовыми (биметаллические).
  5. Есть два выключателя с подсветкой. К каждому из них подходят три провода: фаза, ноль от ТЭНа и заземление.

Электросхема обогревателей похожа на электросхему других приборов: утюгов, чайников и т. д.

О том, что гараж нуждается в отоплении, знают, пожалуй, все. Некоторые предпочитают отопление газом как самый недорогой вариант. Обзор промышленных моделей и техника безопасности при эксплуатации.

Возможно, вы еще не все знаете об ИК-обогревателях. О вреде инфракрасного обогревателя читайте .

От правильного расчета батарей отопления зависит климат в доме. Здесь вы узнаете, как правильно рассчитывать количество радиаторов по площади и объему помещения.

Как отремонтировать масляный обогреватель своими руками

Маслонаполненные электроотопители – популярные в быту агрегаты, характеризующиеся высокой долговечностью, так как производство их осуществляется в промышленных условиях с использованием современных технологий. Однако эти электроприборы не рассчитаны на противостояние всем нештатным ситуациям в быту и всё же выходят из строя.

Устройство даже самого современного агрегата позволяет в отдельных случаях выполнить ремонт масляных обогревателей самостоятельно.

Рассмотрим этот популярный бытовой отопитель в ракурсе оценки возможности его восстановления после выхода из строя, так как отремонтировать масляный обогреватель нужно с гарантией безопасности его дальнейшей эксплуатации.

Особенности ремонта обогревателя с керамическими нагревательными элементами

Принесли мне для ремонта, с виду обыкновенный тепловентилятор, типа Timberk TFH T15DDL по причине снижения эффективности нагрева.

При подключении обогревателя к сети, было обнаружено, что вентилятор слабо гнал воздух, который был чуть теплым. Переключатель режимов нагрева и регулятор температуры функционировали нормально. Для поиска неисправности пришлось обогреватель вскрывать. Первым делом была удалена пыль, набившаяся в радиатор нагревательных элементов. Вентилятор стал дуть сильнее, но нагрев воздуха оставался слабым.

Замер напряжения на выводах нагревательных элементов показал величину 220 В, что свидетельствовало об исправности электрической схемы. Величина измеренного тока потребления тепловентилятора в режиме максимального нагрева составила 1,1 А вместо положенных 8 А, что говорило о неисправности нагревательных элементов.

С подобным нагревательным элементом я столкнулся впервые. Оказалось, что в этом тепловентиляторе нагревательный элемент представляет собой 14 металлокерамических пластин, зажатых между восемью алюминиевых радиаторов. Весь этот пакет вставлен в прямоугольную рамку из термостойкой пластмассы и удерживается четырьмя защелками. Алюминиевые радиаторы выполняют сразу несколько задач – удерживают керамические нагреватели, отводят от них тепло и подают на металлокерамические пластины питающее напряжение.

Внимание, в связи с тем, что питающее напряжение подается через алюминиевый радиатор, прикосновение к нему при вставленной вилке обогревателя в розетку электросети опасно для жизни!

Для лучшего отвода тепла и электрического контакта стороны металлокерамических пластин, прижатые к радиатору, покрыты электро-термопроводящей пастой.

Нагревательные металлокерамические пластины представляют собой радиоэлементы, которые называются позисторы. Принцип работы позистора заключается в том, что его сопротивление зависит от температуры его нагрева. Чем больше нагревается позистор, тем выше его сопротивление, и согласно Закону Ома меньший будет протекать ток, и как следствие нагреватель будет меньше выделять тепла.

Благодаря такому свойству, по утверждению разработчиков металлокерамических нагревательных элементов, при достижении температуры 300°С наступает баланс, сопротивление позистора увеличивается до такой величины, что температура больше не увеличивается. Это обеспечивает безопасное продолжение работы тепловентилятора, даже когда поломался и не вращается или забился пылью продувающий воздух вентилятор.

Измерение сопротивления секций нагревателей мультиметром показало сопротивление около 1000 Ом, вместо должных 112 Ом. На удивление оказалось, что сопротивление не соответствует у всех металлокерамических пластин. Такое могло произойти только в случае перегрева металлокерамических пластин, что исходя из принципа их работы, не должно произойти. Напрашивается вывод о том, что керамические нагреватели были установлены низкого качества и для восстановления полной работоспособности тепловентилятора потребуется их замена.

Для ремонта тепловентилятора можно купить готовый нагревательный блок, керамический нагреватель типа MZFR-J-1800W-220V, предназначенный для ремонта тепловентиляторов. Его внешний вид, габаритные размеры и схема подключения приведены выше на фотографии. Стоит MZFR-J-1800W-220V около $10.

Делаем обогреватель для гаража

Для поддержания комфортной температуры в гараже не трудно самому сделать обогреватель на отработанном масле. Одновременно будет решена проблема его утилизации, что также является актуальным вопросом для автовладельцев. Для его сборки почти все элементы и запчасти можно найти в своем же гараже.

При изготовлении обогревателя понадобятся:

  • трубы металлические;
  • ТЭН (теплонагревательный элемент);
  • отработанное масло;
  • провод с вилкой.

Конструктивно, корпус можно выполнить в любом виде, удобном для размещения в гараже. На фото показана одна из возможных схем прибора.

Как сделать ремонт масляного обогревателя своими руками?

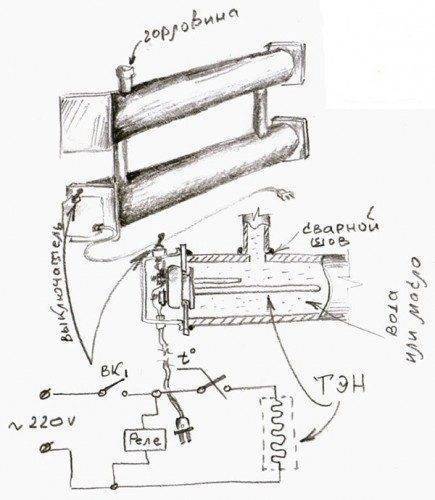

Схема самодельного обогревателя на масле

Металлические трубы используются любого диаметра. Необходимо учитывать, что чем они тоньше, тем больше их понадобится. От площади, отдающей тепло, будет зависеть температура помещения. Длина труб тоже произвольна, желательно, чтобы она была максимальной, но при этом идеально гармонировала с размерами стенки, у которой будет установлена. Металл, из которого изготовлены трубы, существенного значения не имеет. Толщина стенок трубы может быть любой.

ТЭН выбирается по мощности и напряжению. Практика показывает, что 1,5-5 кВт нагревателя вполне достаточно для обогрева. Здесь необходимо учесть, что комфортная температура гаража и квартиры существенно различаются. А такая широкая разбежка мощности дана исходя из размеров обогревателя. Напряжение для подключения ТЭНа берется стандартное – 220 В. (другие параметры здесь не рассматриваем).

Отработанное масло. Большинство автолюбителей практически 2 раза в год меняют масло в двигателях своих машин самостоятельно. Поэтому, отработка, как правило, имеется у каждого. Остается собрать нужное количество и приступать к изготовлению обогревателя.

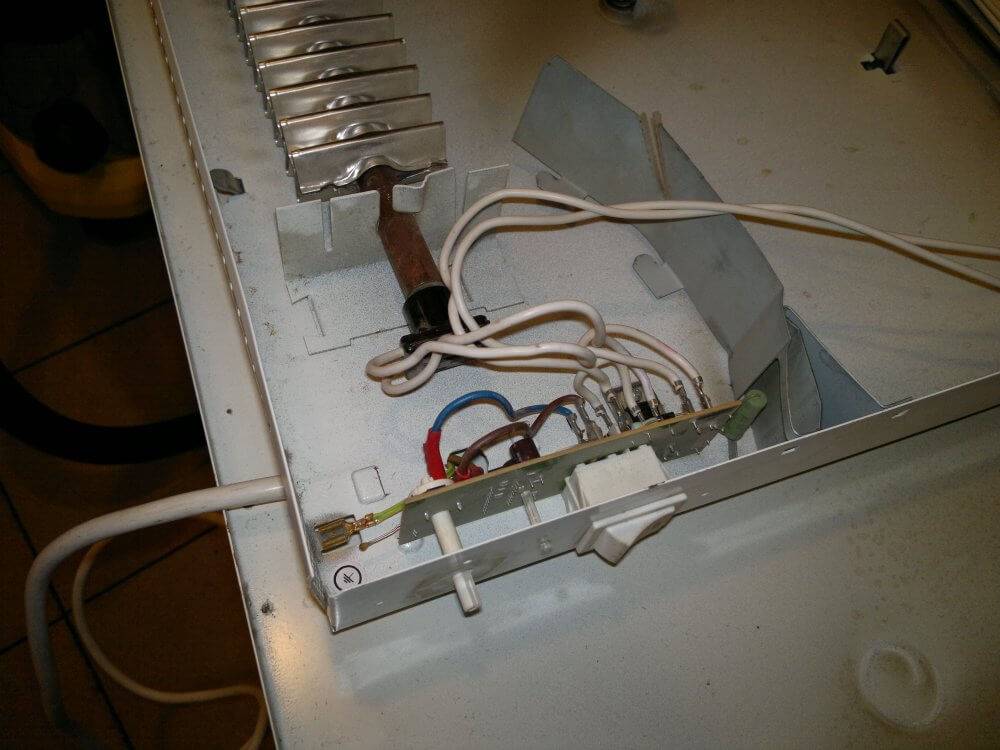

Как отремонтировать электрический конвектор?

Устройство электрообогревателя

Итак, для начала рассмотрим конструкцию электрического конветкора, чтобы вы понимали, что придется проверить и отремонтировать. Обогреватель состоит из шнура с вилкой, подключаемой в розетку, кнопки включения/выключения, терморегулятора и нагревательного элемента (ТЭНа). Помимо этого в схеме может быть расположен термопредохранитель, защищающий при перегреве, а также датчик наклона, который отключит питание и спасет от пожара при опрокидывании мобильного конветкора. Также в некоторых моделях может быть установлен специальный датчик защиты от проникновения посторонних предметов внутрь корпуса.

С конструкцией разобрались, теперь переходим к основам ремонта электрообогревателя своими руками.

Как отремонтировать поломку?

Итак, чтобы вам было понятнее, как нужно действовать, предоставим инструкцию пошагово:

  1. Отключите конвектор из розетки.
  2. Откройте доступ к регулятору температуры и выключателю.
  3. В том случае если конвектор не работает вообще, т.е. даже не светятся индикаторы при включении, тогда проверьте, подходит напряжение к клеммам через шнур. Для этого используйте мультиметр. Если напряжения нет, проверьте его в розетке, а также целостность самого кабеля. О том, как проверить напряжение в розетке мы рассказывали в соответствующей статье. Если в розетке есть 220, а на жилах шнура нет, замените шнур либо найдите место повреждения и восстановите его.
  4. Если же питание подходит, но электрический конвектор не включается, следующим этапом ремонта будет проверка кнопки. В 70% случаев неисправность кроется именно в ней (подгорают контакты). Для проверки сначала отключаем обогреватель от сети, потом мультиметром прозваниваем кнопку. Во включенном положении должно быть короткое замыкание, в выключенном – большое сопротивление, свидетельствующее об обрыве цепи. Если же в вашем случае не так, меняем кнопку либо пробуем зачистить контакты. На видео ниже будет предоставлена технология ремонта кнопки конвектора.
  5. Далее нужно прозвонить терморегулятор тестером. Исправный регулятор температуры должен показывать на табло мультиметра маленькое либо вообще нулевое сопротивление.
  6. Если и терморегулятор в исправности, то нужно идти дальше по цепи и убедиться в том, что все контакты надежно подключены к разъемам.
  7. Дойдя до нагревательного элемента нужно прозвонить и его. Очень часто причиной того, что электрический конвектор не работает, является выход из строя ТЭНа. О том, как прозвонить ТЭН мультиметром, мы рассказывали в соответствующей статье. Вышедший из строя ТЭН ремонту не подлежит, его придется заменить.
  8. Следующим этапом ремонта будет проверка термопредохранителей. Действуйте по аналогии с п.5.
  9. Ну и последнее, почему электроконветкор может включаться, но не греть либо вообще перестать работать — неисправность датчиков, в том числе и защита от опрокидывания. Их по аналогии нужно проверить и в противном случае заменить.
  10. Если в схеме присутствует электроника (например, электронный термостат, как на фото ниже), вряд ли без соответствующий навыков вы сможете самостоятельно отремонтировать электрообогреватель. В этом случае рекомендуем обратиться за помощью мастера.

Напоследок рекомендуем просмотреть полезные видео по теме:

Что делать, если не работает кнопка

Основные поломки электроконвекторов

Что делать, если не работает кнопка

Основные поломки электроконвекторов

Ремонтный процесс

Каждый хозяин при выходе из строя прибора дополнительного обогрева задает вопрос, как вернуть к работе сломанное оборудование. Решение вопроса довольно простое и состоит из нескольких пунктов:

Независимо от вида выполняемых работ, перед тем как разобрать масляный радиатор нужно выполнить его отключение от сети электропитания.
Затем прибор нужно разобрать и рассмотреть схему масляного радиатора, чтобы понять, почему он не работает. Для этой цели выполняют отсоединение панели управления от основного корпуса

В качестве крепежа в этом случае могут использоваться защелки, винты и скобы, поэтому важно провести тщательный визуальный осмотр. После определения типа крепления снимают панель управления

При этом очень важно не прилагать особых усилий, чтобы не сломать пластмассовые элементы.
Восстановление работоспособности масляного обогревателя начинается с проверки сетевого шнура и выключателя. Иногда масляный обогреватель не работает из-за обрыва проводов сетевого шнура. Проверить достоверность этого можно с помощью тестера. Что касается выключателя, то здесь причина заключается в нарушении контакта, что является результатом подгорания проводов в местах соединения. Для решения проблемы провода отсоединяют и зачищают, также проводят зачистку места присоединения. Далее проводят сборку выключателя и проверяют восстановленный контакт, используя тестер.

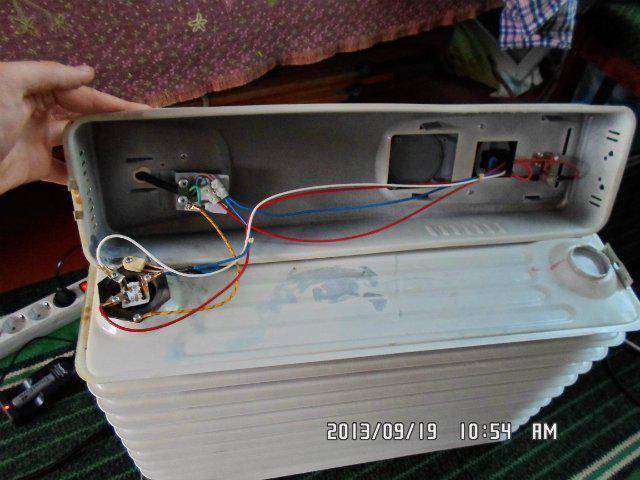

На следующем этапе осматривают все контактные соединения блока управления. На каждом контакте выявляют окисленные или подгоревшие места, а также места ослабленного крепления. Ремонт выполняют с помощью отверток и шлифовальной шкурки. В некоторых случаях пользуются паяльником, которым припаивают оторвавшиеся проводки.

Как сделать ремонт масляного обогревателя своими руками?

  • Если неисправным окажется тепловое реле или регулятор температуры, нужно аккуратно снять эти элементы и разобрать их. Расположенную внутри биметаллическую пластину вытаскивают и выполняют замену на новый элемент. Других неисправностей в этих деталях быть не может. Новая пластина восстанавливает работоспособность реле или терморегулятора.
  • Термопредохранители проверяют на предмет работоспособности с помощью тестера, в случае неисправности заменяют их новыми элементами. Проверить следует каждый из имеющихся термостатов.
  • Если обогреватель масляный не греет, то причиной может быть неисправный нагревательный элемент. Для проверки состояния ТЭНы также используют тестер. С его помощью измеряют сопротивление, нормальное значение которого должно быть равным 1 КОму. Отклонение от этого значения свидетельствует о неисправности ТЭНы и времени ее замены.

Изготовление подставки

Подставка делается из металлического уголка или профиля. Размеры задаются, исходя из общего размера обогревателя. Для ее изготовления понадобится сварочный аппарат и электрическая шлифмашина – «болгарка». Из уголка или профиля нарезаем элементы будущей подставки. Ее форма также произвольна. Только необходимо учесть такой момент, как легкость ее разборки. Вполне возможно, что возникнет необходимость разобрать обогреватель. Например, весной, когда он уже не нужен.

Для этого болгаркой аккуратно нарезаем нужное количество уголков и зашлифовываем их края. Остается «сварить» нарезанные по схеме заготовки. После сварки швы зачищаются, и подставка готовится к покраске.
