Выключатели – неотъемлемая часть электроустановок, обеспечивающая контроль и регулирование электрического тока. Они широко используются во всех сферах промышленности, а также в бытовых и коммерческих целях. Выключатели предназначены для открытия и закрытия электрической цепи, а также для защиты от перегрузок или короткого замыкания.
Существует множество различных разновидностей и типов выключателей, которые отличаются по способу управления, характеристикам, номинальному току и другим параметрам. Однако, все они выполняют одну основную функцию – обеспечивают безопасность использования электроустройств, предотвращая возможные аварии и повреждения оборудования.
Одним из наиболее распространенных типов выключателей является переключатель. Он включает и выключает электрическую цепь с помощью механического перемещения контактов, которые соединяют или разъединяют провода. Кроме того, переключатели могут иметь несколько положений, позволяющих выбирать различные режимы работы. Такие выключатели широко применяются в повседневной жизни, например, для включения и выключения света в помещении.
Другим важным типом выключателей являются автоматические выключатели, которые обеспечивают защиту от перегрузок и коротких замыканий. Они автоматически отключают электрическую цепь, когда происходит превышение допустимого тока. Это особенно важно для предотвращения пожаров и повреждения электрооборудования. Автоматические выключатели могут быть однофазными или трехфазными и иметь различную номинальную мощность.
Разновидности и типы выключателей: основные виды и характеристики
Основные виды выключателей:
- Переключатель. Этот тип выключателя используется для изменения положения контактов и переключения электрического тока с одной цепи на другую.
- Тумблер. Тумблеры являются одними из наиболее распространенных типов выключателей. Они имеют форму рычага или кнопки и обычно используются для включения и выключения устройств.
- Кнопочный выключатель. Этот тип выключателя имеет форму кнопки и используется для однократного включения или выключения электрического тока.
- Тактовый выключатель. Тактовые выключатели представляют собой маленькие кнопки, которые активируются при нажатии и имеют множество применений, от стандартных переключений до электронных устройств.
- Датчиковый выключатель. Датчиковые выключатели используются для автоматического включения и выключения электрического тока при обнаружении движения, света или других сигналов. Они широко применяются в системах безопасности и энергосбережения.
Кроме основных видов выключателей существует множество других типов, включая дифференциальные выключатели, термостатические выключатели и плавкие предохранители. Каждый из этих выключателей обладает своими уникальными характеристиками и применяется для определенных задач в электросетях и электронных устройствах.
Выбор конкретного типа выключателя зависит от требований и конкретного применения. При выборе выключателей необходимо учитывать мощность тока, напряжение, тип нагрузки и другие факторы, чтобы обеспечить надежную и безопасную работу системы.
Выключатели автоматической защиты от перегрузки
Основной принцип работы выключателей автоматической защиты от перегрузки основан на термомагнитном действии. Они обладают двумя типами трипов: тепловым и магнитным. Тепловой трип срабатывает при превышении номинального тока и длительном перегрузе. Магнитной трип срабатывает при коротком замыкании.
Существуют два основных типа выключателей автоматической защиты от перегрузки: модульные и встраиваемые. Модульные выключатели устанавливаются на DIN-рейки в распределительные щиты. Они имеют возможность быстрой замены и позволяют изменять количественный состав модулей в щите. Встраиваемые выключатели устанавливаются внутри электроустановки и не могут быть заменены без разборки щита.
Другим отличительным свойством выключателей автоматической защиты от перегрузки является их номинальный ток и количество полюсов. Номинальный ток определяет максимальный ток, который может протекать через выключатель без его срабатывания. Количество полюсов показывает, сколько независимых контактов есть у выключателя.
Выключатели автоматической защиты от перегрузки широко применяются в различных сферах, где требуется защита электрических цепей от перегрузки и короткого замыкания. Они используются в жилых и коммерческих помещениях, промышленных предприятиях, автомобилях и других областях.
Выключатели автоматической защиты от перегрузки для домашнего использования
Основная функция выключателя АВП заключается в автоматическом отключении электроснабжения при превышении установленного тока или возникновении короткого замыкания. Это позволяет предотвратить повреждения проводки, электрооборудования и предотвратить возгорание.
Выключатели АВП обладают следующими характеристиками:
| Характеристика | Описание |
|---|---|
| Токовая сила | Выключатели АВП имеют определенную токовую силу, которая указывает на максимальный ток, который они способны выдержать. Обычно для домашнего использования выбирают выключатели с токовой силой до 40 Ампер. |
| Срабатывание времени | Выключатели АВП могут иметь различное время срабатывания при перегрузке или коротком замыкании. Например, в бытовых условиях обычно используются выключатели с срабатыванием времени ≤ 0.1 секунды. |
| Полюсность | Выключатели АВП могут быть однополюсными (1P), двухполюсными (2P) или трехполюсными (3P). Однополюсные выключатели отключают только фазу, двухполюсные — фазу и нейтраль, а трехполюсные — фазу, нейтраль и заземление. |
| Дополнительные функции | Некоторые выключатели АВП могут быть оснащены дополнительными функциями, такими как защита от дифференциального тока (АВР), которая обеспечивает безопасность при возникновении утечки тока. |
При выборе выключателя АВП для домашнего использования следует учитывать потребляемую мощность электрооборудования, количество потребителей и характеристики электрической сети. Рекомендуется проконсультироваться с профессионалами, чтобы выбрать подходящий выключатель АВП и обеспечить безопасность электрооборудования и пользователей.
Выключатели автоматической защиты от перегрузки для промышленности
Выключатели АП обладают рядом характеристик, которые делают их особенно полезными в промышленной среде:
- Надежность и стабильность: Выключатели АП обеспечивают стабильную защиту от перегрузок благодаря своей конструкции и надежной работе.
- Точность настройки: Эти выключатели позволяют точно установить уровень тока, при котором происходит автоматическое отключение, что позволяет предотвратить повреждение оборудования и простои.
- Быстрое реагирование: Выключатели АП способны мгновенно реагировать на возрастание тока и в течение долей секунды отключить электрическую цепь.
- Дополнительные функции: Современные выключатели АП могут быть оснащены дополнительными функциями, такими как блокировка сброса, самодиагностика и сигнализация о срабатывании.
Выключатели автоматической защиты от перегрузки доступны в различных исполнениях, включая выключатели напряжения постоянного и переменного тока, с разными номинальными токами и способами монтажа. Они могут служить не только для защиты от перегрузок, но и для предотвращения короткого замыкания и снижения риска пожара.
В промышленности выключатели АП широко используются в электростанциях, энергетических системах, производственных линиях, автоматических системах управления и других критически важных сетях. Они являются надежными защитными устройствами, обеспечивающими безопасную и стабильную работу промышленных процессов.
Выключатели автоматической защиты от перегрузки для электроустановок высокого напряжения
В высоковольтных электроустановках очень важно обеспечивать безопасность и предотвращать возникновение перегрузок, которые могут привести к серьезным повреждениям и авариям. Для этой цели применяются специальные выключатели автоматической защиты от перегрузки.
Выключатели автоматической защиты от перегрузки для электроустановок высокого напряжения представляют собой электромеханические устройства, которые монтируются в электрических распределительных системах. Они предназначены для контроля и защиты от перегрузок, которые возникают в системе при превышении номинальных значений тока.
Выключатели автоматической защиты от перегрузки работают по принципу теплового расширения: когда ток превышает допустимые значения, внутри выключателя возникает нагрев, который приводит к расширению металлического элемента. Это в свою очередь приводит к разрыву цепи и срабатыванию выключателя, перекрывающего подачу электроэнергии в систему.
Важно отметить, что выключатели автоматической защиты от перегрузки имеют различные характеристики, такие как номинальный ток, время срабатывания и допустимое перегрузочное отношение. Номинальный ток указывает на максимальное значение тока, при котором выключатель может работать без срабатывания. Время срабатывания показывает, насколько быстро выключатель отключится при перегрузке, а допустимое перегрузочное отношение указывает на максимальное значение тока в процентах, при котором выключатель может сработать без перегрузки.
Выключатели автоматической защиты от перегрузки для электроустановок высокого напряжения широко применяются в промышленности, энергетике, строительстве и других отраслях. Они обеспечивают надежную защиту электроустановок от перегрузок, повышая безопасность работы и предотвращая возможные аварии.
Выключатели автоматической защиты от короткого замыкания
Выключатели АЗ могут быть установлены на разных уровнях электроснабжения: от крупных электростанций и подстанций до отдельных электроустановок и оборудования. Они служат как первичной защитой от короткого замыкания в сочетании с предохранителями или отдельными предохранителями, так и вторичной защитой в комбинации с аппаратами средств защиты или дополнительными защитами.
Выключатели АЗ имеют ряд характеристик и особенностей, которые позволяют им эффективно и надежно выполнять свои функции. Одной из главных характеристик является номинальное напряжение, которое выражается в вольтах. Выключатели могут быть рассчитаны на разные значения напряжения в зависимости от режимов работы и применения.
Другой важной характеристикой является номинальный ток – максимальное значение тока, при котором выключатель может надежно функционировать. Номинальный ток выбирается в соответствии с требованиями и характеристиками электрической системы, включая электрооборудование, проводку и нагрузки.
Выключатели АЗ также обладают способностью быстро и надежно отключаться при коротком замыкании, а также иметь возможность восстановления работы после отключения. Они обеспечивают быстрый отклик и защиту от потенциальной опасности для персонала и оборудования.
| Характеристика | Описание |
|---|---|
| Номинальное напряжение | Выражается в вольтах и определяет диапазон напряжения, при котором выключатель может работать. |
| Номинальный ток | Максимальное значение тока, при котором выключатель может надежно функционировать. |
| Способность отключения | Способность выключателя быстро и надежно отключаться при коротком замыкании. |
| Способность восстановления | Способность выключателя восстанавливать работу после отключения при коротком замыкании. |
Выключатели автоматической защиты от короткого замыкания широко применяются во всех областях электроэнергетики и электротехники, где необходимо обеспечить безопасность электрических сетей и оборудования. Их использование позволяет предотвратить серьезные аварии, уберечь персонал и сохранить электрооборудование в рабочем состоянии.
Выключатели автоматической защиты от короткого замыкания с электромагнитной установкой
Они предназначены для быстрого отключения электрической цепи при возникновении короткого замыкания. Особенностью этих выключателей является использование электромагнитной установки для обнаружения короткого замыкания и мгновенного срабатывания механизма отключения.
Электромагнитная установка выключателей автоматической защиты состоит из катушки, в которой создается электромагнитное поле, и контактов, которые срабатывают при изменении поля. При возникновении короткого замыкания ток в цепи резко возрастает, что приводит к изменению электромагнитного поля в катушке. Это приводит к срабатыванию контактов, которые моментально разрывают электрическую цепь и перекрывают поток тока.
Выключатели автоматической защиты с электромагнитной установкой обеспечивают быстрое и надежное отключение электросетей при коротком замыкании, что позволяет предотвратить возможные аварийные ситуации и повреждение оборудования. Они широко применяются в промышленных и бытовых электрических установках, а также в системах автоматической защиты.
Выключатели автоматической защиты от короткого замыкания с тепловым устройством
Выключатели автоматической защиты от короткого замыкания с тепловым устройством представляют собой специальные устройства, которые используются для предотвращения повреждения электрических сетей и оборудования в случае возникновения короткого замыкания или перегрузки.
Основной принцип работы таких выключателей заключается в следующем: в случае превышения тока или тепловой нагрузки выше допустимого предела, тепловое устройство внутри выключателя срабатывает и мгновенно разрывает электрическую цепь, отключая энергоподводящую линию.
Выключатели автоматической защиты от короткого замыкания с тепловым устройством оснащены специальными тепловыми элементами, которые отличаются от обычных предохранителей. Эти элементы регулируются таким образом, чтобы автоматически отключать цепь при превышении установленного предела тока или тепловой нагрузки.
Одним из важных преимуществ таких выключателей является их автоматизированная работа. При наличии короткого замыкания или перегрузке, не требуется вмешательства человека – выключатель автоматически срабатывает и обеспечивает отключение цепи.
В качестве дополнительных характеристик стоит отметить, что выключатели автоматической защиты от короткого замыкания с тепловым устройством обычно имеют возможность регулировки значений тока или тепловой нагрузки, при которых срабатывает выключатель. Это позволяет настроить выключатель под конкретные условия эксплуатации и обеспечить оптимальную защиту от повреждения электрической сети.
Использование выключателей автоматической защиты от короткого замыкания с тепловым устройством позволяет повысить надежность работы электрических сетей и оборудования, а также минимизировать риск возникновения пожаров и других аварийных ситуаций, связанных с перегрузками и коротким замыканиями.
Выключатели аварийного отключения
Выключатели аварийного отключения, также называемые ЭПК (электрические пускорегулирующие комплексы), представляют собой специальное устройство, предназначенное для автоматического отключения электроустановки в случае возникновения аварийной ситуации.
Основной принцип работы выключателей аварийного отключения заключается в мониторинге параметров электроустановки, таких как напряжение, ток, температура и другие. При превышении заданных пределов этих параметров, выключатель автоматически размыкает электрическую цепь, предотвращая тем самым возникновение и развитие аварийной ситуации.
Выключатели аварийного отключения широко применяются в различных областях, где требуется максимальная безопасность и надежность электроснабжения. Они используются, например, на электростанциях, в подстанциях, на производственных предприятиях и других объектах с повышенными требованиями к надежности работы электроустановок.
Также можно отметить, что выключатели аварийного отключения могут быть разных типов, включая автоматические, механические и электронные. Каждый тип имеет свои особенности и применяется в зависимости от конкретных требований и условий эксплуатации электроустановки.
Общая характеристика выключателей аварийного отключения включает возможность быстрого и надежного отключения электроустановки в случае необходимости, а также высокую степень защиты от аварийных ситуаций. Это позволяет предотвратить возможные повреждения оборудования, снизить риск пожара и обеспечить безопасность персонала.
| Типы выключателей аварийного отключения | Особенности |
|---|---|
| Автоматические выключатели | Работают на основе датчиков и срабатывают при превышении заданных пределов параметров электроустановки. |
| Механические выключатели | Работают на основе механических пружин и срабатывание происходит при превышении пределов прочности или деформации. |
| Электронные выключатели | Работают на основе электроники и имеют возможность настроить параметры срабатывания в зависимости от конкретных требований. |
Выключатели аварийного отключения играют важную роль в обеспечении безопасности и надежности работы электроустановок. Их применение позволяет предотвратить возможные аварийные ситуации, сохранить целостность оборудования и защитить персонал от возможных травм и опасностей.

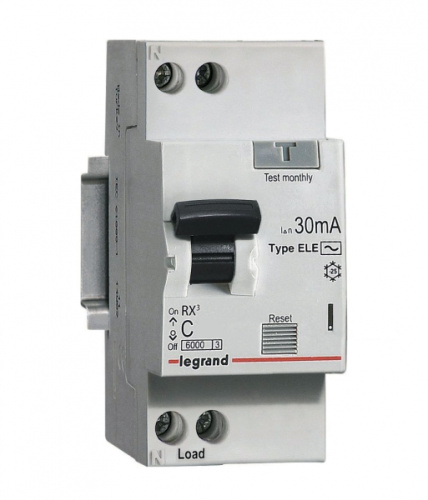

Выключатели аварийного отключения для энергосистем
Выключатели аварийного отключения обладают рядом характеристик, которые определяют их эффективность и функциональность. Возможные характеристики включают номинальное напряжение, ток, короткое замыкание, точность уставки и прочие параметры.
Выключатели аварийного отключения могут быть различных типов, таких как выключатели ВАУ, выключатели ВАУ-А, автоматические выключатели, дифференциальные автоматы и другие. Разный выбор выключателя зависит от предполагаемых условий эксплуатации, требований к безопасности и типа электрооборудования.
Данные выключатели обычно устанавливаются в комплексе с другими системами безопасности, такими как заземляющие устройства, ограничители напряжения и защита от пониженного напряжения. Наличие и правильная эксплуатация выключателей аварийного отключения помогает предотвратить быстрое распространение аварийных ситуаций и минимизирует риски возникновения пожаров, поражений электрическим током и повреждений электрооборудования.
| Тип выключателя | Номинальное напряжение, В | Номинальный ток, А | Короткое замыкание, кА |
|---|---|---|---|
| Выключатель ВАУ | 1000 | 100 | 50 |
| Выключатель ВАУ-А | 400 | 63 | 25 |
| Автоматический выключатель | 220 | 32 | 10 |
| Дифференциальный автомат | 230 | 16 | 3 |
Выключатели аварийного отключения для электрооборудования
Выключатели аварийного отключения могут иметь различные характеристики и применяться в разных типах электрооборудования. Существуют два основных типа выключателей аварийного отключения:
1. Выключатели аварийного отключения с предельной токовой защитой (АПВ-ПТЗ)
Эти выключатели предназначены для предотвращения перегрузки и короткого замыкания в электрической сети. Они контролируют ток потребления и при превышении заданного предела автоматически разрывают цепь питания. Это особенно важно для защиты от перекосов фаз, например, в трехфазных системах.
2. Выключатели аварийного отключения с дифференциальной защитой (АПВ-ДЗ)
Эти выключатели предназначены для обнаружения утечки тока в электрооборудовании. Они мониторят разницу между токами в фазах и нуле и при обнаружении утечки тока автоматически разрывают цепь. Это позволяет предотвратить поражение током и защитить людей от опасных ситуаций.
При выборе выключателей аварийного отключения необходимо учитывать требования и характеристики конкретного электрооборудования, а также стандарты и нормативы безопасности. Правильный выбор выключателя аварийного отключения может существенно повысить безопасность работы электрооборудования и предотвратить возникновение аварийных ситуаций.
Выключатели ручной установки
Основное преимущество выключателей ручной установки заключается в том, что они позволяют оперативно отключать электрическую сеть в случае аварийных ситуаций или необходимости проведения ремонтных работ. Благодаря своей простоте и надежности, они являются популярным и удобным средством управления электрооборудованием.
Выключатели ручной установки могут иметь различные конструктивные решения и исполнения. Они могут быть однополюсными, двухполюсными или трехполюсными, что позволяет включать и выключать одну, две или три фазы соответственно. Кроме того, они могут быть предназначены для номинальных напряжений разных уровней и номинальных токов различной величины, что позволяет выбрать подходящий выключатель в зависимости от конкретных требований и условий эксплуатации.
Также следует отметить, что выключатели ручной установки могут быть оборудованы различными типами управляющих механизмов, например, рычагами или рукоятками. Это позволяет выбрать наиболее удобный и функциональный способ управления, соответствующий особенностям конкретного применения.
Важным параметром выключателей ручной установки является их допустимое количество переключений. Это число может быть разным и зависеть от конкретной модели и производителя. Для повышения надежности работы и продолжительности срока службы рекомендуется выбирать выключатели с большим количеством переключений, особенно при использовании их в производственных условиях.
Выключатели ручной установки с переключением на две позиции
Основное преимущество выключателей ручной установки с переключением на две позиции в их простоте и надежности. Они имеют две позиции – включено и выключено, и переключение между ними осуществляется простым движением переключателя.
Одной из главных особенностей выключателей ручной установки с переключением на две позиции является их универсальность. Они могут использоваться для управления различными устройствами, начиная от освещения и заканчивая бытовыми приборами.
Для обозначения позиции «включено» на выключателе может использоваться значок «+» или зеленая точка, а для обозначения позиции «выключено» – значок «-» или красная точка. Это позволяет с легкостью определить, включено ли устройство или нет.
Выключатели ручной установки с переключением на две позиции могут быть выполнены в различных цветовых решениях, чтобы соответствовать интерьеру помещения или быть легко заметными для облегчения их использования.
Важно отметить, что для безопасности и сохранения долговечности электрических цепей выключатели ручной установки с переключением на две позиции должны быть установлены и эксплуатированы в соответствии с требованиями нормативных документов и руководств производителя.
