Распиновка кабеля rj45 — полная информация о порядке подключения проводов в разъеме rj45

Распиновка кабеля rj45

Современный мир не сможет продолжать свою работу без передачи информации. Благодаря развитию технологий, мы можем обмениваться данными между различными устройствами, создавая глобальную сеть, которая связывает нас друг с другом. Однако, чтобы информация могла быть передана без помех и потерь, необходимы надежные соединительные кабели.

Каждое устройство имеет свои уникальные особенности, требует правильного подключения для обеспечения стабильной работы и эффективной передачи данных. Важное место среди разнообразия кабелей занимает неотъемлемая часть сетевого оборудования – соединительный кабель RJ45. Этот кабель позволяет устанавливать связь между двумя устройствами, обмениваясь информацией точно и быстро.

Закрытый термин «распиновка кабеля RJ45» описывает процесс правильного подключения и распределения сигналов внутри сетевых кабелей. По своей сути это — «карта» соединений, которая гарантирует правильное взаимодействие устройств в сети. Зачастую, необъяснимые сбои в работе оборудования могут быть связаны с неправильной распиновкой кабеля RJ45.

Схемы соединения для передачи данных в Ethernet с использованием RJ45

В данном разделе будет рассмотрено несколько вариантов схем соединения, при помощи которых осуществляется передача данных в сетях Ethernet с использованием разъёма RJ45. Различные варианты расположения контактов в соединителе предоставляют возможность выбора оптимальной схемы распиновки в зависимости от требуемой цели и конкретной ситуации.

Перед началом работы с кабелем RJ45 необходимо понимать, что каждый из восьми контактов имеет свою функциональность и выполняет определённую задачу в процессе обмена данными.

Один из способов распиновки — прямая схема, в которой контакты соединителя на одном конце кабеля расположены так же, как и на другом конце, что обеспечивает прямое соединение между устройствами. Другой вариант — кроссоверная схема, которая используется для соединения двух устройств одного типа без использования коммутатора. При этом контакты на каждом конце кабеля перекрёстно соединены, обеспечивая правильную передачу данных.

Важно отметить, что в сетях Ethernet существует стандартная схема распиновки, которая позволяет совместное использование разъёмов RJ45 с различными сетевыми устройствами. В рамках данной статьи мы рассмотрим именно стандартный вариант распиновки и его вариации.

Описание принципа конфигурации соединительного элемента RJ45

В данном разделе рассматривается механизм формирования соединения с использованием специального элемента RJ45, позволяющего передавать данные между различными сетевыми устройствами. Здесь будет описана общая структура и принцип работы данного соединителя, который позволяет эффективно обмениваться информацией в рамках локальной компьютерной сети.

Прежде чем рассматривать детальное описание механизма работы RJ45, необходимо упомянуть разнообразные варианты распиновки этого соединителя, которые позволяют формировать разнообразные типы кабельных подключений. Обратимся к списку, в котором будут перечислены основные варианты конфигурации:

  • Кроссоверное соединение;
  • Прямое соединение;
  • Парное соединение;
  • Соединение по стандарту T568A;
  • Соединение по стандарту T568B.
Популярные статьи  Чему научиться на курсе "Щру 3н 48з" для достижения успеха в ранжировании сайтов?

Для каждого типа соединения указаны соответствующие последовательности контактов в разъеме RJ45, которые обеспечивают правильное функционирование кабеля и передачу информации между устройствами. Элемент RJ45 имеет 8 контактов, обозначенных цифрами от 1 до 8. Их правильное соответствие важно при проведении конфигурирующих работ.

При изучении данной темы следует обратить внимание на то, что в зависимости от типа подключения, контакты в разъеме могут быть использованы по-разному. Это обеспечивает гибкость в передаче данных и поддержку различных стандартов сетевого оборудования.

Стандартные соединения для передачи данных по Ethernet

Этот раздел посвящен стандартным соединениям, которые используются для передачи данных по Ethernet. В данном контексте мы рассмотрим особенности соединения, которые предусматривают передачу информации по всем восьми проводникам в Ethernet-кабеле.

Будут рассмотрены различные типы соединений, применяемые при передаче данных, а также их особенности и предназначение. Мы также ознакомимся с протоколами, используемыми в Ethernet, и с их ролью в обеспечении надежной и стабильной передачи данных.

Важным элементом при соединении Ethernet-кабеля является правильная организация проводников. В этом разделе мы рассмотрим стандартную распиновку, которая определяет, какой проводник соединяется соответствующим контактом разъема. Это позволит нам понять, как правильно создать соединение и обеспечить эффективную передачу данных.

Знание стандартной распиновки Ethernet-кабеля является важным для специалистов, занимающихся установкой и настройкой компьютерных сетей. Следуя указаниям и требованиям, указанным в данном разделе, можно значительно упростить процесс установки и обслуживания сети на базе Ethernet-протокола.

Примечание: При подключении Ethernet-кабелей всегда рекомендуется придерживаться стандартной распиновки, чтобы избежать возможных проблем с передачей данных и обеспечить совместимость с другими устройствами.

Кроссовер-кабель для непосредственного соединения двух устройств

Роль кроссовер-кабеля в сетевых соединениях

Роль кроссовер-кабеля в сетевых соединениях

Когда требуется прямое подключение двух устройств, например, компьютера и ноутбука, без использования сетевого коммутатора или маршрутизатора, важно правильно выбрать и применить кроссовер-кабель. Он отличается от стандартного «прямого» кабеля rj45 своей распиновкой, которая специально разработана для обеспечения непосредственного соединения между устройствами.

Особенности использования кроссовер-кабеля

Использование кроссовер-кабеля упрощает и ускоряет процесс подключения двух устройств без необходимости использования дополнительного оборудования. При его применении необходимо учитывать конкретные требования сетевых интерфейсов устройств и правильно выбрать тип кроссовер-кабеля: CAT5, CAT5e, CAT6 или выше.

Важно помнить: кроссовер-кабель следует использовать только для прямого соединения двух устройств, в то время как прямой кабель rj45 обычно применяется для подключения устройств к сетевому коммутатору или маршрутизатору. Правильное использование кроссовер-кабеля помогает избежать возможных проблем с соединением и обеспечить стабильную работу сети.

Итак, использование кроссовер-кабеля — это надежный и эффективный способ установления непосредственного соединения между двумя устройствами без использования дополнительного оборудования. Корректный выбор типа и правильное применение кроссовер-кабеля обеспечивают оптимальную работу и стабильность сети.

Как соединить два устройства с помощью прямого кабеля Ethernet

В этом разделе мы расскажем вам, как создать прямой кабель RJ45 для соединения двух сетевых устройств для передачи данных. С помощью такого кабеля вы сможете объединить различные устройства, такие как компьютеры, маршрутизаторы или коммутаторы, для обмена информацией.

Популярные статьи  Таблица сопротивления медного провода - все, что вам нужно знать для правильного выбора проводов и кабелей

Выбор кабеля

Перед тем как приступить к созданию прямого кабеля RJ45, важно определиться с типом кабеля. Для соединения двух устройств вам потребуется витая пара кабеля категории 5е или выше. Выбор категории кабеля зависит от требуемой скорости передачи данных и длины кабеля.

Процесс создания кабеля

  1. Отрежьте необходимую длину кабеля, учитывая расстояние между устройствами.
  2. С помощью инструмента «картонка» удалите внешнюю оболочку кабеля на обоих концах, оставляя примерно 2 сантиметра.
  3. Осмотрите витые пары внутри кабеля и установите их порядок в соответствии со стандартом прямой распиновки.
  4. Последовательно обрежьте концы витых пар и удалите изоляцию, оставляя примерно 1 сантиметр.
  5. Следующим шагом является установка RJ45 разъемов на оба конца кабеля. Убедитесь, что провода вставлены в соответствующие пины разъема.
  6. Закрепите разъемы с помощью пластиковых защелок, убедившись в том, что кабель прочно закреплен в разъеме.

После завершения этих шагов вы получите готовый прямой кабель RJ45. Подключите его к двум устройствам, следуя стандартным портам Ethernet, и наслаждайтесь стабильным и быстрым обменом данными между связанными устройствами.

Необходимые принадлежности и инструменты

Для успешной работы с соединительными кабелями и обеспечения стабильной передачи данных существует ряд необходимых материалов и инструментов. Они помогут вам выполнить правильную распиновку кабеля RJ45, сделать надежное соединение и гарантировать качественную передачу сигнала.

Вам понадобится кримпер — основной инструмент для сборки и закрепления проводов в разъемах RJ45. Кроме того, следует обратить внимание на прижимной инструмент — он необходим для обжима контактов, обеспечивая надежную фиксацию проводов в разъеме.

Для выполнения распиновки и проверки кабеля важно иметь набор тестеров и кабель-тестера. Они позволяют определить правильность подключения проводов и идентифицировать возможные ошибки.

Также стоит обратить внимание на набор инструментов для подготовки кабеля. Этот набор включает различные специализированные ножницы и инструменты для разделки и очистки кабеля от изоляции. Кроме того, полезными могут оказаться отвертки разной формы для удобной установки и демонтажа разъемов.

Не забудьте приобрести достаточное количество соединительных разъемов RJ45, которые необходимы для правильного подключения проводов. Убедитесь, что они соответствуют требованиям вашей сети и имеют высокое качество изготовления.

Наконец, рекомендуется иметь запасные провода различных цветов. Это позволит удобно отличать и разграничивать провода в кабеле, что предотвратит путаницу и облегчит сам процесс распиновки.

Кримпер Прижимной инструмент Набор тестеров
Инструменты для подготовки кабеля Отвертки Соединительные разъемы RJ45
Запасные провода различных цветов

Создание прямого соединения между сетевыми устройствами: шаг за шагом

Создание прямого соединения между сетевыми устройствами: шаг за шагом

Шаг 1: Подготовьте необходимые материалы. Вам понадобится Ethernet-кабель, также известный как «витая пара», разъем RJ45 и инструмент для обрезки проводов.

Шаг 2: Поработайте с кабелем. Убедитесь, что кабель открыт и освобожден от изоляции на достаточной длине для работы. Тщательно отделите провода друг от друга и удалите любые лишние оболочки.

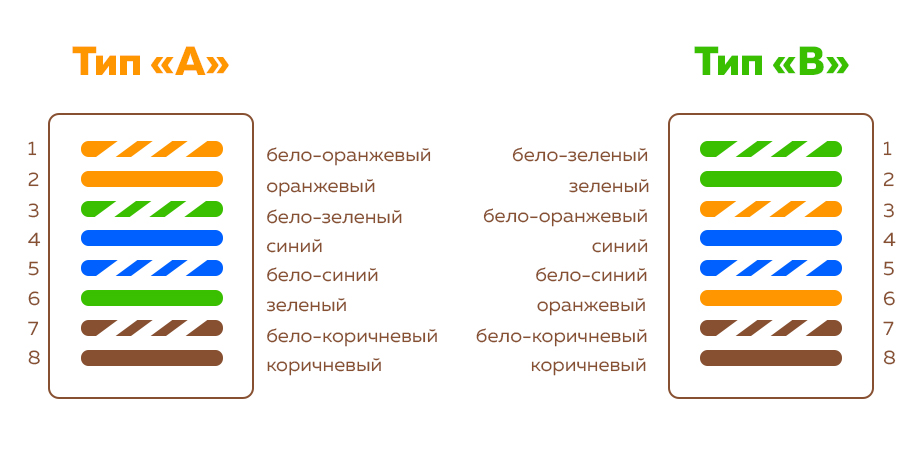

Шаг 3: Определите последовательность проводов. Для создания прямого подключения мы будем использовать следующую последовательность проводов: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый. Следуйте указанной последовательности, чтобы уложить провода в разъем.

Популярные статьи  Электрический щиток - устройство, монтаж и важность его правильной установки для безопасности электроснабжения вашего дома

Шаг 4: Подготовьте провода для разъема. Отрежьте кончики проводов и придайте им ровную форму для более удобного присоединения к разъему. Убедитесь, что провода хорошо выравнены.

Шаг 5: Поставьте разъем RJ45 на провода. Начиная с первого провода в последовательности, аккуратно уложите провода в отверстия разъема, учитывая их последовательность. Убедитесь, что провода плотно вставлены в разъем и фиксируются с помощью крепежных зажимов.

Шаг 6: Проверьте качество подключения. Проверьте, что провода надежно закреплены внутри разъема и не перемещаются. Визуально убедитесь, что провода расположены в правильной последовательности.

Вы только что завершили процесс прямой распайки кабеля RJ45. Теперь вы можете использовать этот кабель для соединения двух сетевых устройств и наслаждаться стабильным и надежным интернет-соединением.

Различие в соединении кроссовер-кабеля и прямого кабеля

Различия в способе подключения кроссовер-кабеля и прямого кабеля определяются особенностями передачи данных между устройствами. Кроссовер-кабель, в отличие от прямого кабеля, обеспечивает прямое соединение между двумя аналогичными устройствами, такими как компьютеры или сетевые адаптеры, без использования дополнительных промежуточных устройств или коммутаторов.

Перейдя к более конкретным деталям, можно отметить, что в прямом кабеле контакты (пины) обоих концов устройств соединяются один к одному. Например, пара контактов 1 и 2 одного конца кабеля соединяется с парой контактов 1 и 2 другого конца. В кроссовер-кабеле же происходит перекрестное соединение контактов. Один конец кабеля соединяет пару контактов 1 и 2 с парой контактов 3 и 6 другого конца.

Такое различие в распиновке позволяет кроссовер-кабелю быть оптимальным решением при напрямую подключении двух устройств, когда требуется согласованная передача данных между ними, без необходимости использования дополнительных коммутационных устройств. В то же время, прямой кабель лучше подходит для связи между устройством и коммутатором, где требуется стандартное соединение без перекрестных контактов.

  • Прямой кабель: соединение контактов исходного порядка
  • Кроссовер-кабель: перекрестное соединение контактов

Определение и выбор нужного типа кабеля являются важными факторами при установке сетевого оборудования и подключении устройств. Теперь, зная различие в соединении кроссовер-кабеля и прямого кабеля, вы сможете правильно подобрать и использовать нужный тип кабеля в зависимости от конкретных потребностей вашей сети.
