Расчеты для повышения коэффициента мощности в трехфазной сети: эффективные решения

В трехфазной сети коэффициент мощности является одним из важнейших показателей эффективности работы электрических систем. Низкое значение коэффициента мощности может привести к перегрузкам и снижению эффективности работы оборудования. Поэтому, для повышения коэффициента мощности в трехфазной сети, необходимо проводить расчеты и применять эффективные решения.

Одним из распространенных методов повышения коэффициента мощности является использование компенсационных устройств. Компенсационные устройства позволяют снизить реактивную мощность и улучшить коэффициент мощности. Для расчета необходимого значения ёмкости компенсационных устройств, используют формулы, учитывающие суммарную реактивность нагрузки и сети.

Коэффициент мощности может быть повышен с помощью установки конденсаторов, рассчитанных на основе формул реактивной мощности, активной мощности и полной мощности.

Также, расчеты для повышения коэффициента мощности включают анализ способов увеличения активной мощности. Одним из таких способов является автоматизация системы управления нагрузками. Автоматизация системы управления позволяет эффективно распределять нагрузку между фазами и уменьшать пусковые токи, что способствует повышению коэффициента мощности.

Содержание

Значение коэффициента мощности в трехфазной сети

Коэффициент мощности (КМ) является важным показателем эффективности работы трехфазной сети. Он определяет степень использования активной мощности в сравнении с полной мощностью (полная мощность — сумма активной и реактивной мощностей).

Коэффициент мощности может принимать значения от 0 до 1. Значение 1 соответствует идеальному случаю, когда активная мощность полностью использована без потерь. Значение меньше 1 указывает на наличие реактивной мощности, которая не приводит к выполняемой работе, а лишь создает нагрузку на сеть.

Низкое значение коэффициента мощности может вызвать такие проблемы, как перегрузка сети, потери энергии, ухудшение эффективности оборудования и дополнительные расходы. Поэтому расчет и коррекция коэффициента мощности являются важными задачами при проектировании и эксплуатации трехфазных сетей.

Чтобы повысить коэффициент мощности, можно применять различные методы, такие как установка компенсирующих устройств, использование более эффективных электрических машин и оборудования, а также оптимизация рабочего режима сети.

Важно отметить, что повышение коэффициента мощности в трехфазной сети не только позволяет оптимизировать работу системы электроснабжения, но и способствует сокращению негативного влияния на окружающую среду, уменьшению выбросов парниковых газов и снижению энергетических потерь.

Значение коэффициента мощности в электроэнергетике

Коэффициент мощности (КМ) – это важный параметр в электроэнергетике, который показывает, насколько эффективно используется активная мощность в сети. КМ определяется как отношение активной мощности к полной или видимой мощности. Активная мощность измеряется в ваттах (Вт), а полная мощность – в вольтах-амперах (ВА).

Источники энергии, такие как генераторы, станции или электросети, должны обеспечивать обязательное условие: соблюдение коэффициента мощности не менее 0,9. Если коэффициент мощности меньше этого значения, это указывает на неэффективное использование энергии.

При низком значении коэффициента мощности возникает проблема реактивной мощности, которая возникает из-за наличия индуктивных и емкостных элементов в электрических цепях. Реактивная мощность несет нагрузку на сеть и может привести к перегрузкам и потерям энергии.

Для улучшения коэффициента мощности применяются различные меры, включая установку компенсационных устройств, таких как конденсаторы, которые компенсируют реактивную мощность и увеличивают КМ. Также производители электрооборудования стремятся создавать технологии, которые позволяют сократить потребление реактивной мощности и повысить эффективность использования активной мощности.

Примером эффективного решения для повышения коэффициента мощности является использование автоматических батарейных устройств, которые регулируют напряжение и обеспечивают стабильность в сети, что позволяет повысить КМ до требуемого уровня.

Определение и причины низкого коэффициента мощности

Коэффициент мощности является одним из важных показателей электрической системы. Низкий коэффициент мощности указывает на неэффективное использование электрической энергии и может привести к дополнительным финансовым потерям.

Коэффициент мощности определяется как отношение активной мощности к полной мощности в трехфазной системе. Он показывает, какая часть электрической энергии используется для выполнения полезной работы, а какая часть теряется в виде реактивной мощности, которая не выполняет никакой полезной работы, но создает дополнительную нагрузку на сеть.

Простыми словами, низкий коэффициент мощности означает, что существует нерациональное использование электрической энергии.

Существует несколько основных причин низкого коэффициента мощности:

Использование нерациональных электрических приборов: Некоторые электрические приборы, такие как трансформаторы и электродвигатели, могут создавать большое количество реактивной мощности при работе. Это может быть связано с неправильной конструкцией или ненадлежащим обслуживанием таких приборов.
Неработающие компенсирующие устройства: Компенсирующие устройства, такие как конденсаторы, используются для снижения реактивной мощности в системе. Если такие устройства не работают или установлены недостаточно, это может привести к низкому коэффициенту мощности.
Нерациональная структура нагрузки: Если нагрузка в системе нераспределена равномерно между фазами, это может привести к низкому коэффициенту мощности. Например, если большинство нагрузки подключено к одной фазе, а другие фазы практически не используются, это может снизить коэффициент мощности.
Длинные провода: Для электрической системы длинные провода могут создать большое сопротивление и индуктивность, что в свою очередь может привести к низкому коэффициенту мощности.

Для повышения коэффициента мощности в трехфазной сети необходимо анализировать и устранять вышеуказанные причины низкого коэффициента мощности. Использование компенсирующих устройств, оптимизация структуры нагрузки и правильное обслуживание электрических приборов помогут улучшить эффективность электрической системы и снизить избыточные издержки на потери электроэнергии.

Методы повышения коэффициента мощности

Коэффициент мощности (К.М.) в трехфазной сети является важным показателем эффективности использования энергии. Низкий К.М. может привести к потерям энергии и ухудшению эффективности работы оборудования. Для повышения К.М. могут использоваться различные методы и решения. В данной статье рассмотрим некоторые из них.

1. Использование конденсаторных батарей

Одним из наиболее распространенных методов повышения К.М. является установка конденсаторных батарей в электрическую сеть. Конденсаторные батареи компенсируют реактивную мощность, улучшая К.М. и снижая потери энергии в сети. Установка конденсаторных батарей особенно эффективна в случаях, когда сеть имеет большую индуктивность, вызванную, например, использованием электродвигателей.

2. Использование активных фильтров гармоник

Активные фильтры гармоник также могут быть использованы для повышения К.М. Как известно, гармоники в электрической сети могут вызывать искажение напряжения и токов, что влияет на К.М. Установка активных фильтров гармоник позволяет устранить гармоники и улучшить К.М. сети.

3. Оптимизация нагрузки

Оптимизация нагрузки — это также эффективный метод повышения К.М. В случае, если нагрузка неравномерна в течение времени, например, при работе сезонного оборудования, возможно перераспределение нагрузки для более равномерного распределения активной и реактивной мощности во времени. Это может снизить реактивную мощность и улучшить К.М.

4. Использование синхронных компенсаторов

Синхронные компенсаторы также являются эффективным решением для повышения К.М. Синхронные компенсаторы состоят из синхронного генератора, работающего параллельно с основной сетью. Они компенсируют реактивную мощность и улучшают К.М. сети.

Преимущества и недостатки методов повышения К.М.
Метод	Преимущества	Недостатки
Использование конденсаторных батарей	— Эффективное увеличение К.М.	— Требуется правильное измерение и расчет реактивной мощности
Использование активных фильтров гармоник	— Устранение гармоник и улучшение К.М.	— Более высокая стоимость в сравнении с другими методами
Оптимизация нагрузки	— Экономия энергии и повышение К.М.	— Требуется анализ и распределение нагрузки
Использование синхронных компенсаторов	— Эффективное увеличение К.М. и компенсация реактивной мощности	— Более высокая стоимость и сложность установки

Решение о выборе метода повышения К.М. должно быть основано на анализе и понимании особенностей и потребностей конкретной трехфазной сети. Каждый из приведенных методов имеет свои преимущества и недостатки, и выбор оптимального подхода в каждом случае может быть разным. В итоге, правильный выбор метода поможет повысить эффективность использования энергии и улучшить К.М. трехфазной сети.

Установка синхронного компенсатора реактивной мощности

Синхронные компенсаторы реактивной мощности используются для повышения коэффициента мощности в трехфазной сети. Они выполняют функцию компенсации реактивного сопротивления, что позволяет снизить потери электрической энергии и повысить эффективность работы системы.

Установка синхронного компенсатора реактивной мощности производится в электроустановках, где требуется улучшение качества электроэнергии. Основными преимуществами использования такого компенсатора являются:

Увеличение активной мощности и улучшение коэффициента мощности;
Снижение потерь энергии в линиях передачи;
Увеличение передаваемой мощности без изменения оборудования;
Снижение перенапряжений и повышение стабильности напряжения;
Улучшение работы электрооборудования и повышение эффективности системы.

Установка синхронного компенсатора реактивной мощности требует проведения определенных расчетов и анализа параметров сети. Для выбора подходящего компенсатора необходимо знать мощность, уровень напряжения и схему соединения электроустановки.

Синхронные компенсаторы реактивной мощности могут быть установлены в виде стационарных устройств или включаться во временные установки, в зависимости от потребностей системы. В процессе эксплуатации такого оборудования необходимо проводить регулярное обслуживание и контроль параметров работы компенсатора.

Корректная установка синхронного компенсатора реактивной мощности позволяет эффективно использовать электрическую энергию и снизить нагрузку на сеть. Это способствует повышению надежности работы электрооборудования, снижению расходов на электроэнергию и улучшению качества электрической энергии.

Принцип работы синхронного компенсатора

Синхронный компенсатор – это устройство, которое используется для повышения коэффициента мощности в трехфазной электрической сети. Оно работает на основе принципа компенсации реактивной мощности, и его основным элементом является синхронный конденсатор.

Основная проблема в трехфазной сети – это наличие реактивной мощности, которая несет нагрузку, но не выполняет полезную работу. Реактивная мощность вызывает снижение коэффициента мощности, что приводит к ухудшению эффективности работы системы.

Работа синхронного компенсатора основана на компенсации реактивной мощности. Синхронный конденсатор, входящий в состав компенсатора, компенсирует реактивную мощность, создавая реактивное сопротивление, необходимое для компенсации индуктивной реакции.

Синхронный конденсатор работает в режиме параллельного резонанса с индуктивными элементами сети, такими как индуктивности обмоток электродвигателей. В результате компенсация реактивной мощности осуществляется путем создания в цепи противо-ЭДС, которая компенсирует индуктивную реакцию.

Принцип работы синхронного компенсатора основан на автоматическом регулировании выходной мощности синхронного конденсатора. Это достигается путем компенсации разности между активной мощностью потребителя и ее идеальным значением. Синхронный компенсатор автоматически регулирует емкость конденсатора в соответствии с изменениями активной мощности, поддерживая тем самым стабильный коэффициент мощности.

Синхронный компенсатор имеет ряд преимуществ, таких как повышение коэффициента мощности, снижение нагрузки на оборудование, улучшение эффективности сети и увеличение передачи активной мощности. Однако он также требует сложной системы управления и контроля, чтобы обеспечить правильную работу и избежать возможных проблем, таких как перегрузка и перерегулирование.

Преимущества установки синхронного компенсатора

Установка синхронного компенсатора в трехфазной сети предоставляет несколько преимуществ, которые способствуют повышению коэффициента мощности и эффективному управлению энергией.

Повышение коэффициента мощности: Синхронный компенсатор позволяет снизить реактивную мощность, что в свою очередь увеличивает коэффициент мощности в трехфазной сети. Это позволяет оптимизировать использование электроэнергии и снизить потери в сети.
Снижение нагрузки на оборудование: Установка синхронного компенсатора помогает снизить нагрузку на оборудование в сети, так как компенсирует реактивную мощность, улучшая эффективность работы электроприемников и снижая потери энергии.
Улучшение стабильности напряжения: Синхронный компенсатор способен регулировать напряжение в трехфазной сети, обеспечивая его стабильность и устойчивость. Это позволяет предотвратить перенапряжения, провалы напряжения и снизить возникновение сбоев в сети.
Сокращение потерь энергии: Благодаря компенсации реактивной мощности, синхронный компенсатор позволяет снизить потери энергии в сети. Это особенно полезно для промышленных предприятий, где потребление энергии может быть значительным.

Установка синхронного компенсатора является эффективным решением для повышения коэффициента мощности и оптимизации использования электроэнергии. Она позволяет сократить расходы на электроэнергию, улучшить стабильность работы электроустановок и сделать энергопотребление более эффективным.

Применение фильтров гармоник

Для повышения коэффициента мощности в трехфазной сети и снижения влияния гармоник на работу электрооборудования используются специальные устройства — фильтры гармоник. Эти устройства призваны устранить возникновение гармонических токов и напряжений, которые могут возникать в электрической сети вследствие работы нелинейных нагрузок.

Гармоники являются частью сигнала, которые представлены в виде кратных частоты основной гармоники. Они могут возникать в системе вследствие работы электронных приборов, а также наличия нелинейных элементов в электрической сети. Гармоники могут достигать значительных значений и негативно влиять на работу оборудования, вызывая перегрузки, износ, а также снижая работоспособность и долговечность оборудования.

Фильтры гармоник являются эффективным средством борьбы с гармониками в электрической сети. Они устраняют гармонические составляющие из сигнала и позволяют поддерживать в сети только основные составляющие напряжения и тока. Таким образом, фильтры гармоник помогают повысить коэффициент мощности, улучшить эффективность работы оборудования и продлить срок его службы.

Фильтры гармоник могут быть установлены на разных уровнях электрической сети. Наиболее эффективным решением является установка фильтров непосредственно возле нагрузки, так как это позволяет обеспечить точное устранение гармонических составляющих и минимизировать их влияние на работу оборудования. Кроме того, фильтры гармоник можно устанавливать на уровне распределительных трансформаторов или даже на уровне подстанций.

Фильтры гармоник могут быть разных типов, в зависимости от задачи и требований пользователя. Они могут устанавливаться как на определенные гармонические составляющие (например, на 3-ю, 5-ю и 7-ю гармоники), так и на все гармоники сразу. Кроме того, существуют фильтры гармоник, которые могут быть адаптированы под конкретные нагрузки и обеспечивать максимально эффективную работу системы.

Использование фильтров гармоник является важной составляющей для повышения энергоэффективности и надежности работы электрооборудования. Они помогают поддерживать качество электроэнергии на нужном уровне и предотвращать возникновение проблем, связанных с гармониками. Поэтому рекомендуется применять фильтры гармоник в трехфазных системах для повышения коэффициента мощности и обеспечения стабильной работы оборудования.

Роль фильтров гармоник в повышении коэффициента мощности

В трехфазных сетях электровозов, электропоездов и других сложных электрических систем, часто возникает проблема пониженного коэффициента мощности. Это может привести к энергетическим потерям, связанным с нерациональным использованием электроэнергии, а также к избыточному нагреву оборудования и возможности возникновения помех в работе других устройств.

Фильтры гармоник — это электронные устройства, предназначенные для устранения гармоник, возникающих в сети. Гармоники являются дополнительными синусоидальными компонентами, имеющими частоты, кратные основной сетевой частоте (обычно 50 или 60 Гц).

Гармоники могут возникать вследствие использования нелинейных нагрузок, таких как электродвигатели переменного тока, преобразователи частоты, силовые электронные устройства и другие устройства.

Роль фильтров гармоник состоит в следующем:

Устранение гармоник, что позволяет повысить коэффициент мощности. Фильтры гармоник способны снизить уровень гармоник до допустимых значений, что позволяет электрической системе работать более эффективно.
Повышение энергетической эффективности. Благодаря устранению гармоник, фильтры помогают сократить потери электроэнергии, что ведет к экономии ресурсов и снижению затрат.
Снижение нагрузки на оборудование и улучшение его надежности. Гармоники могут негативно влиять на работу электрического оборудования, вызывая его износ и снижая срок службы. Фильтры гармоник предотвращают эти проблемы, обеспечивая более стабильное электрическое напряжение и ток для оборудования.
Снижение электромагнитных помех. Гармоники могут вызывать помехи в работе других электронных устройств, что может привести к их неправильной работе или поломке. Фильтры гармоник помогают снизить уровень помех и обеспечивают более стабильное электрическое окружение.

В итоге, использование фильтров гармоник позволяет повысить коэффициент мощности в трехфазной сети, улучшить энергетическую эффективность, снизить нагрузку на оборудование и снизить уровень электромагнитных помех. Это дает возможность оптимизировать работу электрической системы, повысить ее надежность и снизить затраты на электроэнергию.

Использование активных фильтров гармоник

Активные фильтры гармоник (АФГ) являются эффективным решением для улучшения коэффициента мощности в трехфазной сети. Они используются для подавления гармонических искажений, которые возникают в электрической сети в результате работы нелинейных нагрузок.

Активные фильтры гармоник работают следующим образом: они анализируют спектр гармоник в сети и генерируют противоположные гармоники с противоположной фазой. Таким образом, гармоники, которые образуют искажения, компенсируются активным фильтром и практически устраняются.

Преимущества использования активных фильтров гармоник:

Снижение гармонических искажений: АФГ способны снижать уровень гармонических искажений в сети до допустимых нормативов, что позволяет снизить нагрузку на оборудование и предотвратить его повреждение.
Повышение коэффициента мощности: Активные фильтры гармоник помогают улучшить коэффициент мощности, что позволяет снизить потери энергии и улучшить эффективность работы электрической сети.
Улучшение качества электроэнергии: АФГ способны устранить скачки напряжения и частоты, а также подавить пульсации, что улучшает качество электроэнергии и предотвращает возможные сбои в работе оборудования.
Гибкость и настраиваемость: Активные фильтры гармоник обладают гибкой настройкой и возможностью адаптироваться к конкретным потребностям системы, что позволяет эффективно решать проблемы, связанные с гармоническими искажениями.

Использование активных фильтров гармоник в трехфазной сети позволяет снизить гармонические искажения, улучшить коэффициент мощности и качество электроэнергии. Это является важным шагом к эффективной работе электрической сети и предотвращению возможных проблем, связанных с нелинейными нагрузками.

Расчеты для повышения коэффициента мощности

Расчеты для повышения коэффициента мощности в трехфазной сети являются важной задачей в электротехнике. Низкий коэффициент мощности может привести к энергетическим потерям и неэффективному использованию электрооборудования. В этом разделе мы рассмотрим несколько эффективных решений для расчета и повышения коэффициента мощности.

В первую очередь необходимо определить текущий коэффициент мощности. Для этого можно воспользоваться формулой:

Коэффициент мощности (cos φ) = активная мощность (P) / полная мощность (S)

Активная мощность измеряется в ваттах (W), а полная мощность — в вольтах-амперах (VA). Вычисления для каждой фазы выполняются отдельно, а результаты суммируются для получения общего значения коэффициента мощности трехфазной сети.

Если текущий коэффициент мощности ниже необходимого значения, можно применить следующие методы для его повышения:

Установка компенсационных устройств. Компенсационные устройства, такие как конденсаторные батареи или синхронные компенсаторы, могут компенсировать реактивную мощность и увеличить коэффициент мощности. Расчеты для определения необходимой емкости или мощности компенсации проводятся с учетом текущего коэффициента мощности и потребляемой реактивной мощности.
Устранение ненужных нагрузок. Проверьте работу электрооборудования и выявите ненужные или неэффективные нагрузки. Избыточная нагрузка может не только снижать коэффициент мощности, но и приводить к дополнительным энергетическим потерям. Расчеты для определения нагрузки проводятся на основе активной мощности каждого электроустройства.
Улучшение эффективности оборудования. При выборе электрооборудования обратите внимание на его эффективность. Более эффективные устройства могут потреблять меньше энергии и иметь более высокий коэффициент мощности.

Повышение коэффициента мощности в трехфазной сети является важным аспектом электротехники. Расчеты и применение соответствующих решений могут помочь снизить энергетические потери, повысить эффективность и улучшить качество электроснабжения.

Способы расчета активной и реактивной мощностей

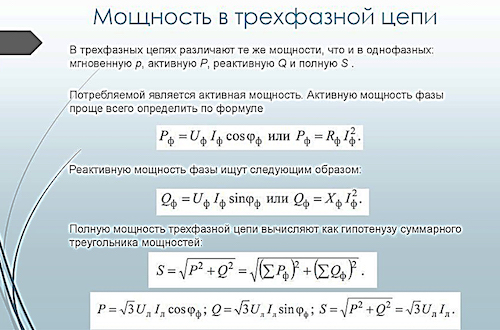

Активная и реактивная мощности являются важными параметрами трехфазной электрической сети. Расчет этих величин необходим для оптимизации работы системы и повышения коэффициента мощности.

Способы расчета активной мощности:

Метод векторных диаграмм. Данный метод основан на использовании графического представления величин тока и напряжения на комплексной плоскости. Активная мощность определяется как произведение амплитуды напряжения, амплитуды тока и косинуса угла между ними.
Метод суммирования мощностей по фазам. В трехфазных системах активная мощность может быть рассчитана путем сложения активных мощностей каждой фазы.
Метод измерения с помощью электрических приборов. Существуют специальные приборы, такие как ваттметры, которые могут измерять активную мощность прямо в электрической сети.

Способы расчета реактивной мощности:

Метод векторных диаграмм. Аналогично расчету активной мощности, реактивная мощность может быть определена как произведение амплитуды напряжения, амплитуды тока и синуса угла между ними.
Метод мерцающей мощности. В этом методе реактивную мощность можно рассчитать, измерив пульсации тока с использованием осциллографа или другого подобного прибора.
Метод измерения с помощью электрических приборов. Аналогично активной мощности, реактивную мощность можно измерить с помощью специальных приборов, таких как реактивные ваттметры.

Расчет активной и реактивной мощностей является важным этапом в оптимизации работы трехфазных систем. Выбор подходящего метода зависит от доступных инструментов и требуемой точности расчетов.
