Понижающий трансформатор: устройство, принцип действия, разновидности

Содержание

Типы трансформаторов по напряжению

Понижающий трансформатор

Это трансформатор, которые понижает напряжение. Допустим, на первичную обмотку мы подаем 220 Вольт, а снимаем 12 Вольт. В этом случае коэффициент трансформации (k) будет больше 1.

Повышающий трансформатор

Это трансформатор, который  повышает напряжение. Допустим,  на первичную обмотку мы подаем 10 Вольт, а со вторичной снимаем уже 110 В. То есть мы повысили наше напряжение 11 раз. У повышающих трансформаторов коэффициент трансформации меньше 1.

Разделительный или развязывающий трансформатор

Такой трансформатор используется в целях электробезопасности. В основном это трансформатор с одинаковым числом обмоток на входе и выходе, то есть его напряжение на первичной обмотке будет равняться напряжению на вторичной обмотке. Нулевой вывод вторичной обмотки такого трансформатора не заземлен. Поэтому, при касании фазы на таком трансформаторе вас не ударит электрическим током. Про его использование можете прочесть в статье про ЛАТР. У развязывающих трансформаторов коэффициент трансформации равен 1.

Где и для чего используют понижающие трансформаторы

  • трансформатор пониженного напряжения используют для питания рабочих инструментов;
  • понижающие агрегаты используют обязательно в основной магистрали, если необходимо оборудовать цеха или предприятия с различной автоматикой;
  • электрооборудование с понижающим потенциалом обязательно используют, если заново оборудуется низковольтная сеть освещения;
  • понижающий трансформатор 12 вольт задействуют для питания электроники.

Ассортимент трансформаторов огромен, и выбор агрегата в пользование всецело зависит от вольтажа вторичной обмотки. И не обойтись без понижающей подстанции ни в строительной сфере, ни в бытовой, то есть там, где идет применение инструментов от простых электрических шуруповертов до массивных крановых двигателей.

Порядок подключения

Однофазное напряжение формируется методом подключения одной из фаз к нулевому проводу через нагрузку. В нашем случае нагрузкой служит первичная обмотка. Поэтому, когда фазный ток попадает на корпус прибора, то при его касании и одновременном контакте с заземленным предметом, через тело оператора проходит электрический ток.

Применение метода гальванической развязки исключает такую возможность, так как вторичная обмотка не заземлена. Поэтому, перед подключением убедитесь, что вы действительно имеете дело с разделительным трансформатором. Для этого тестером проверьте отсутствие соединения вторичной обмотки с корпусом и с витками первичной обмотки.

В том случае, если вторичная обмотка одна, а обе катушки физически разнесены на разные части сердечника, можно обойтись визуальным осмотром. В противном случае проверка обязательна. Заметьте, что между вторичными обмотками (если их несколько) гальваническая связь может существовать, и это нормально.

Пример схемы подключения приведен на рисунке 5

Обратите внимание, что корпус подключенного оборудования в первичную цепь на этой схеме заземлен. Кроме того, того, чтобы усилить защиту применено УЗО

Если вы используете переносной или стационарный разделительный трансформатор то заземлять оборудование во вторичной цепи не нужно.

Рис. 5. Схема подключения

Разница потенциалов между фазой и землей в первичной цепи составляет 220 В, в то время, как в защищенной цепи напряжение между фазой и землей нулевое.

Подключайте нагрузки, мощность которых не превышает номинала трансформатора. Несоблюдение этого правила может привести к перегреву обмоток, что чревато разрушениями изоляции.

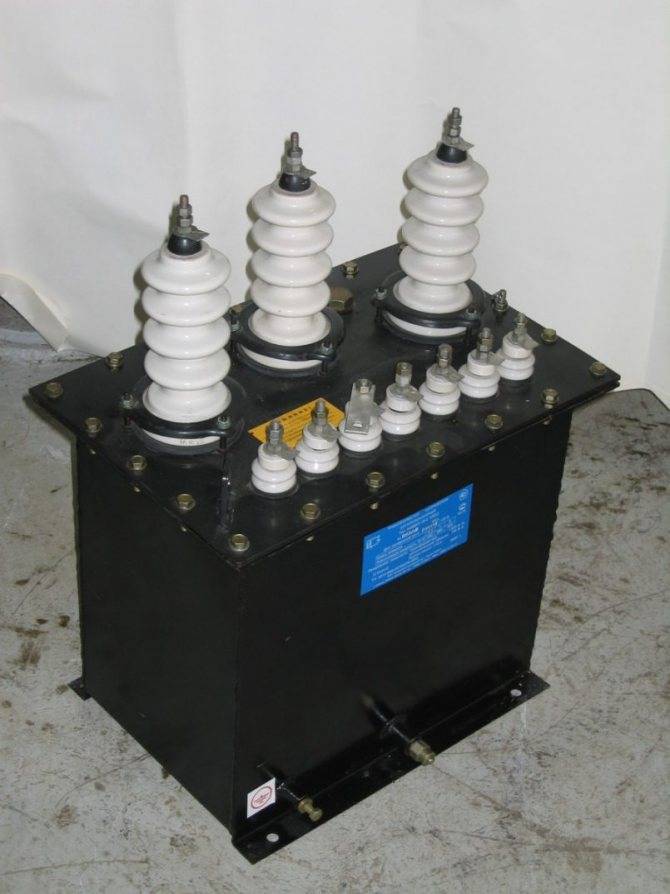

Трансформаторы напряжения

Это, пожалуй, наиболее многочисленная разновидность семейства трансформаторов. В двух словах, их основная функция – сделать произведенную на электростанциях энергию доступной для потребления различными устройствами. Для этого существует система передачи электроэнергии, состоящая из повышающих и понижающих трансформаторных подстанций и линий электропередач.

Понижающий трансформатор: устройство, принцип действия, разновидности

Вначале электроэнергия, произведенная электростанцией, подается на повышающую трансформаторную подстанцию (к примеру, с 12 до 500 кВ). Это необходимо для того, чтобы компенсировать неизбежные потери электроэнергии при передаче на большие расстояния.

Следующий этап – понижающая подстанция, откуда электроэнергия уже по низковольтной линии подается на понижающий трансформатор и далее к потребителю в виде напряжения 220 в.

Но на этом работа трансформаторов не заканчивается. В большинстве окружающих нас бытовых электроприборов — в ПК, телевизорах, принтерах, стиральных машинах-автоматах, холодильниках, микроволновых печах, DVD и даже в энергосберегающих лампочках установлены понижающие трансформаторы. Пример индивидуального «карманного» трансформатора – зарядное устройство мобильного телефона (смартфона).

Понижающий трансформатор: устройство, принцип действия, разновидности

Гигантскому разнообразию современных электронных устройств и выполняемых ими функций соответствует множество различных типов трансформаторов. Это далеко не полный их список: силовые, импульсные, сварочные, разделительные, согласующие, вращающиеся, трехфазные, пик-трансформаторы, трансформаторы тока, тороидальные, стержневые и броневые.

Работа трансформатора

Трансформаторы работают по принципу взаимной индукции. Изменяющееся магнитное поле в одном витке провода индуцирует электродвижущую силу (ЭДС) в соседнем витке провода, индуктивно связанном с первым. Проще говоря, трансформатор состоит из двух катушек из медной проволоки с высокой взаимной индуктивностью. Эти катушки электрически разделены, в то же время они имеют общую магнитную цепь (рисунок ниже).

Понижающий трансформатор: устройство, принцип действия, разновидности

В понижающем трансформаторе вторичная обмотка имеет меньшее количество витков, чем первичная, что позволяет снизить напряжение на выходе устройства.

Первичная обмотка, которая представляет собой первый набор катушек, подключается к источнику переменного напряжения. Вторичная обмотка подключается к нагрузке, распределяя электроэнергию от трансформатора.

Популярные статьи  Почему не отключается дифавтомат при соединении фазы и земли?

Переменный ток, протекающий при первичном напряжении, создает переменный магнитный поток. Он индуцирует аналогичный ток во вторичной катушке, создавая вторичное напряжение. Здесь уменьшенное количество обмоток вторичной катушки эффективно снижает результирующее напряжение, следовательно, «понижая» напряжение до более низкого значения при сохранении постоянной частоты.

Обратите внимание, что при уменьшении напряжения ток увеличивается для поддержки одинаковой частоты между первичной и вторичной обмотками. По этой причине вторичная обмотка в понижающих трансформаторах обычно имеет провод большего сечения, чем первичная

Поскольку ток в первичной обмотке низкий, для подключения первичной обмотки не требуется провод большого сечения. И наоборот, повышенный ток, протекающий через вторичную обмотку, требует увеличения сечения проводника. Если провод во вторичной катушке слишком тонкий, он плавится из-за перегрева, вызывая выход из строя трансформатора.

Вводы силовых трансформаторов

Питающее напряжение и нагрузка на трансформатор осуществляются через специальные устройства – силовые вводы.

В зависимости от типа изделия они могут находиться снаружи изделия или внутри в виде клеммных колодок (для сухих трансформаторов). У трансформаторов масляного типа вводы располагаются исключительно снаружи (на крышке корпуса или сбоку). Обязательным условием является изоляция вводов из специальных материалов.

По конструкции исполнения существует несколько разновидностей вводов с различным типом изоляции:

  • фарфоровая;
  • маслобарьерная;
  • полимерная;
  • элегазовая;
  • бумажно-масляная;
  • конденсаторная проходная.

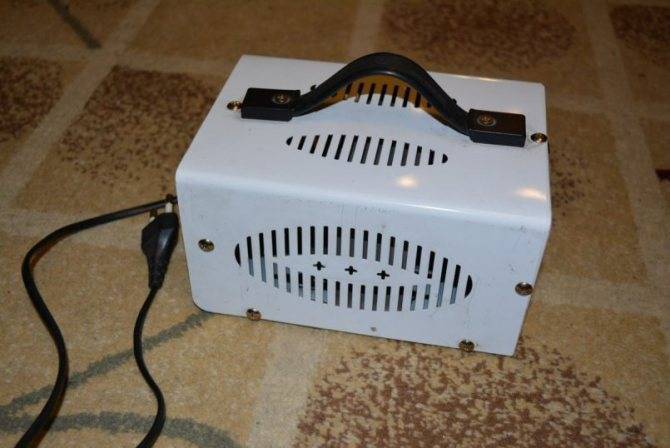

Как сделать самому разделительный трансформатор

Аппарат небольшой мощности несложно изготовить самостоятельно, при наличии подобных навыков и элементарных знаний в области электротехники.

Последовательность операций:

  • на двух идентичных сердечниках выполняются по две половинных обмотки – катушки разделяются напополам;
  • пара половинных обмоток соединяется последовательным способом;
  • дополнительно можно оборудовать аппарат дросселем или стабилизатором.

Детальнее схема устройства и порядок соединения полуобмоток показан на схеме:

Аппарат может использоваться для запитывания мастерской или другого вспомогательного помещения. Перед подключением к стационарной электросети, устройство необходимо проверить электрическим током небольшой величины. В качестве потребляющего устройства подойдёт обычная лампа небольшой мощности.

Технические характеристики

Промышленность поставляет на рынок множество моделей с различными характеристиками. Запомнить их просто невозможно. Да в этом нет необходимости. Большинство характеристик будут интересны только узким специалистам.

Для практических целей достаточно знать основные параметры трансформатора. Обычно эти параметры указаны в паспорте устройства.

При выборе разделительного трансформатора обращайте внимание на следующие основные характеристики:

  • номинальная мощность;
  • частота тока;
  • первичное напряжение;
  • выходное (вторичное) напряжение;
  • условное обозначение схемы соединения обмоток;
  • напряжение в режиме короткого замыкания;
  • тепловые потери при коротком замыкании;
  • ток в режиме холостого хода;
  • тепловые потери при работе в режиме холостого хода;
  • габаритные размеры.

Номинальная мощность должна совпадать или немного превышать мощность нагрузки. Первичное напряжение должно соответствовать параметрам первичной сети, а вторичное – напряжению питания подключаемых электроприборов

При выборе импульсных трансформаторов обращайте внимание на частоту тока

Характеристики, выделенные курсивом важны, но для их понимания требуются более глубокие познания в сфере электротехники.

Виды трансформаторов

Современные трансформаторные устройства имеют множество разновидностей и применяются в самых различных областях.

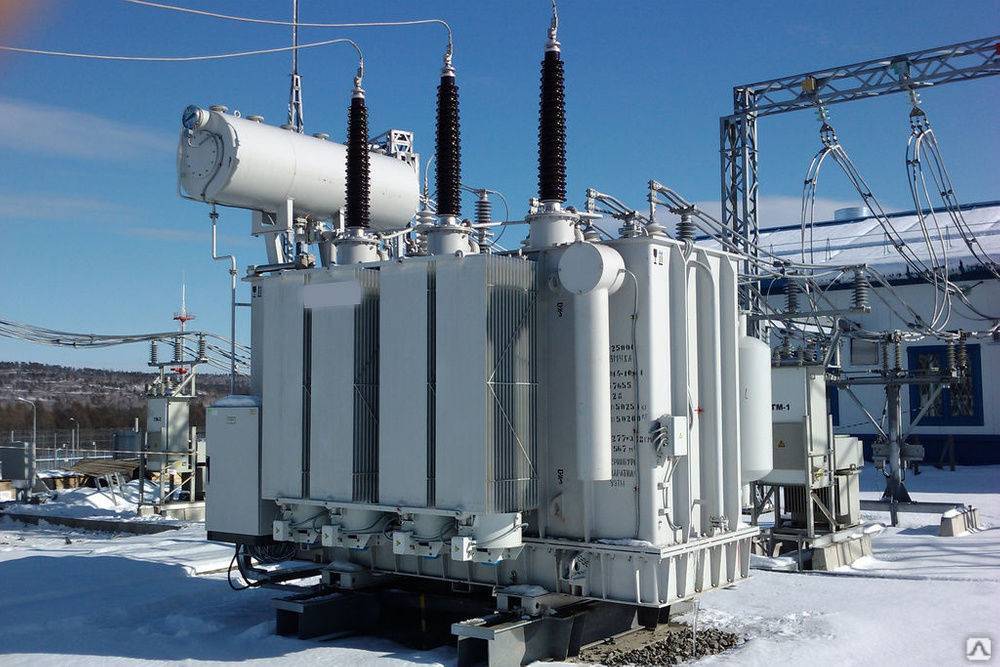

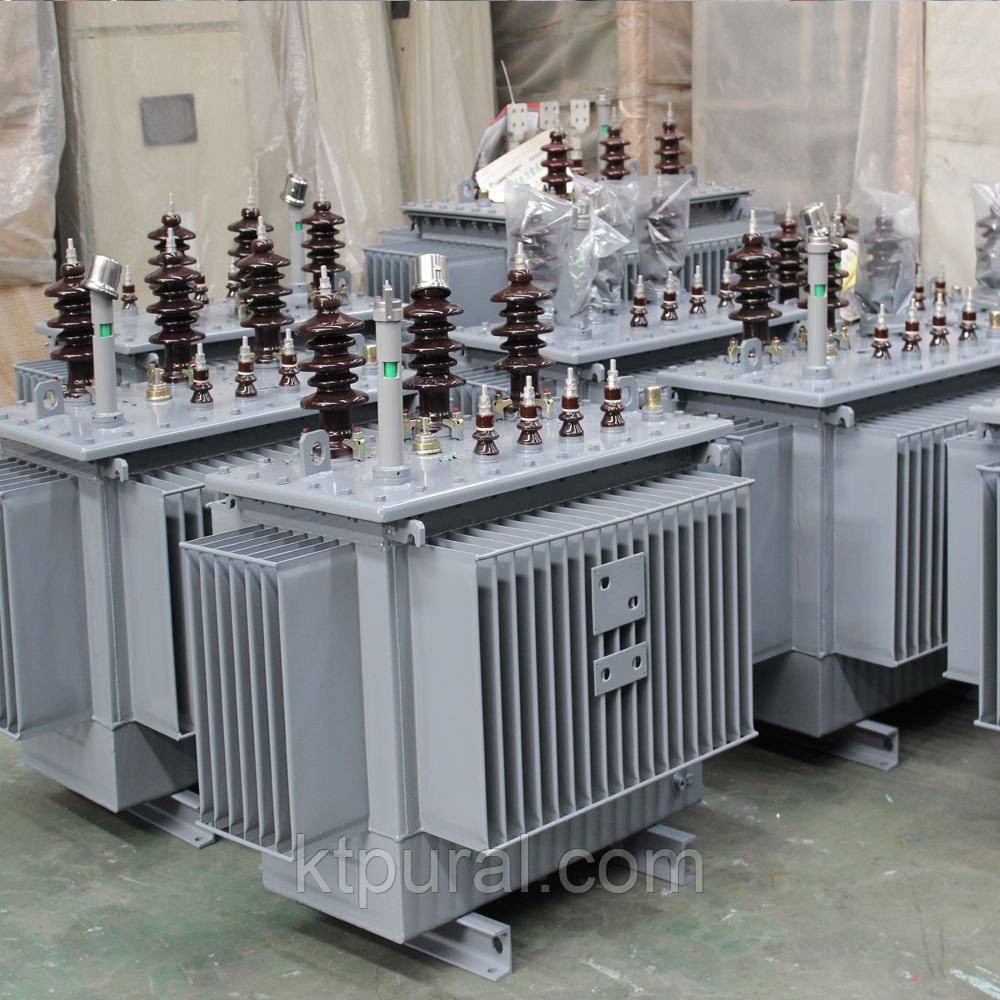

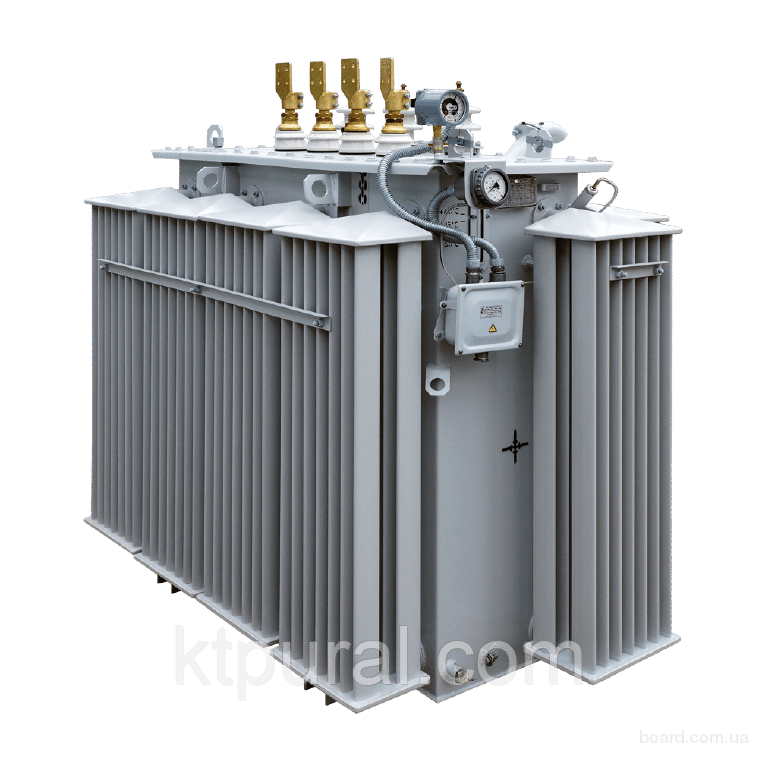

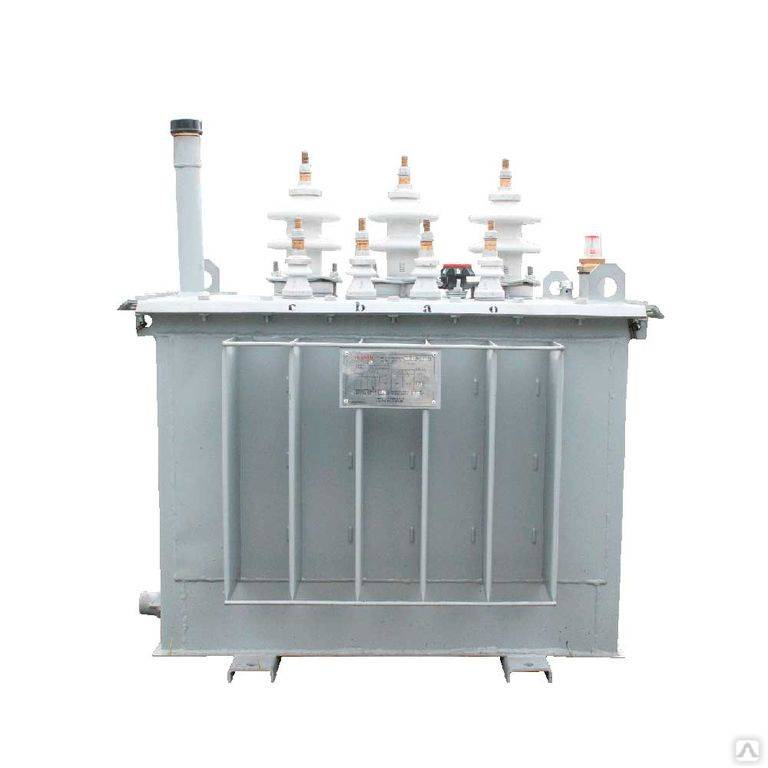

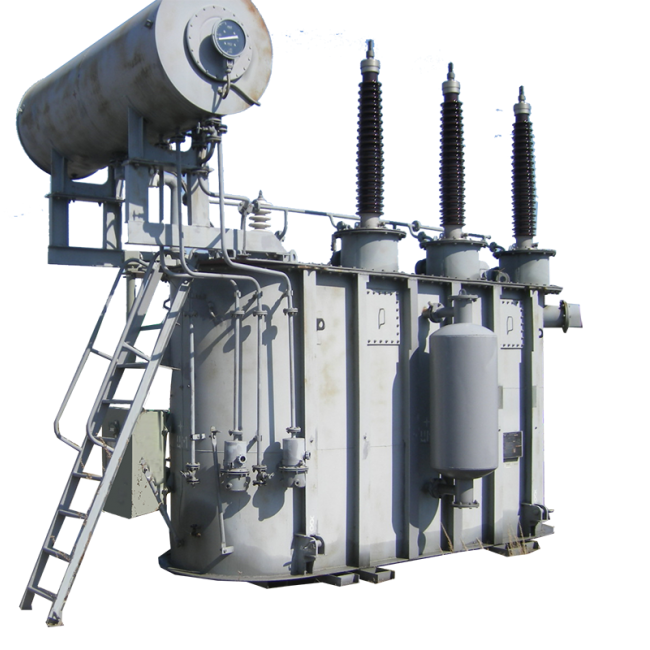

Силовые трансформаторы

Передача электроэнергии на расстояние осуществляется с помощью силовых трансформаторов. Эти низкочастотные приборы выполняют ее прием и преобразование. Название силовых они получили из-за работы с напряжением, которое может достигать более 1000 киловольт.

Понижающий трансформатор: устройство, принцип действия, разновидности

В городах такие трансформаторы понижают напряжение до 0,4 кВ, превращая в 380 или 220 вольт, необходимых для нормального потребления. Эти устройства оборудуются двумя, тремя и более обмоток, что позволяет одновременно преобразовывать напряжение сразу с нескольких генераторов. Нормальный температурный баланс поддерживается с помощью трансформаторного масла, а в особо мощных приборах дополнительно установлена система активного охлаждения.

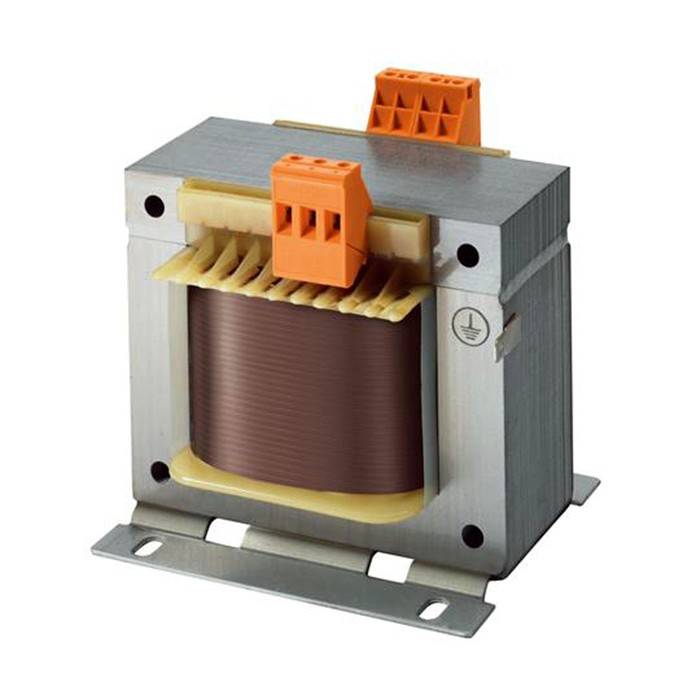

Сетевые трансформаторы

До недавнего времени практически во всех электрических приборах устанавливались сетевые однофазные трансформаторы. С помощью этих устройств, обычное напряжение сети в 220 вольт снижалось до необходимого уровня в 5, 12, 24 и 48 В.

Понижающий трансформатор: устройство, принцип действия, разновидности

В сетевых трансформаторах практиковалась установка сразу нескольких вторичных обмоток. Такая конструкция обеспечивала питание разных частей схемы сразу от нескольких источников питания. Например, трансформатор накаливания обязательно присутствовал в схемах с радиолампами.

В современных приборах этого типа используются Ш-образные, тороидальные или стержневые сердечники. Их основой являются пластины, выполненные из электротехнической, стали. При тороидальной форме магнитопровода трансформаторы получаются более компактными, обмотка проходит по всей поверхности, не оставляя пустых участков ярма.

Автотрансформаторы

Автотрансформаторы также относятся к низкочастотным устройствам, в которых первичная и вторичная обмотка дополняет друг друга. Между ними существует не только магнитная, но и электрическая связь. Единственная обмотка оборудована сразу несколькими выводами, что позволяет получать разные значения напряжения. Данные устройства отличаются более низкой стоимостью, поскольку провода для обмоток нужно меньше, как и стали для сердечника. В итоге общая масса прибора также снижается.

Плюсы и минусы трансформаторов

Данная техника имеет свои преимущества и недостатки. При выборе определенных моделей нужно учитывать все нюансы. Начнем с плюсов:

  • Безопасность человека дома и в условиях промышленности гарантируется данным механизмом, который снижает уровень интенсивности электрического тока до 12 В, тем самым гарантируя сохранение жизни и здоровья.
  • Входящее напряжение имеет не слишком большое значение, поскольку выходящий ток имеет стабильные характеристики.
  • Компактность и миниатюрность коробки.
  • Простота в перемещении и установке.
  • Слабый нагрев корпуса.
  • Аккуратная регуляция напряжения.
  • Не слишком долгое время служения.
  • Высокая стоимость.
  • Недостаточная мощность.

Понижающий трансформатор: устройство, принцип действия, разновидности

Обслуживание и ремонт

Работа аппаратов связана с высокими значениями мощностей

Поэтому их обслуживанию уделяется повышенное внимание. Ежедневно обслуживающий персонал совершает осмотры, контролирует показания измерительных приборов

В процессе техобслуживания оцениваются следующие показатели:

  1. Степень истощения прибора, поглощающего влагу.
  2. Количество масла.
  3. Износ механизмов регенерации масла.
  4. Наличие подтекания, механических повреждений трубопроводов радиаторов, корпуса.
Популярные статьи  Можно ли подключать сварочный аппарат к бытовой сети 220 В?

Если на объекте не предусмотрено круглосуточное дежурство персонала, периодическая ревизия производится раз в месяц. На трансформаторных пунктах осмотр выполняют раз в 6 месяцев.

При необходимости меняют или доливают масло. Его цвет контролируется при визуальном осмотре. Если оно стало темным, его меняют. Раз в год и при проведении капитального ремонта выполняют лабораторное исследование состава масла.

Для разрушения пленки окислов на медных и латунных элементах раз в 6 месяцев отключают установку от питания. Переключатель переводят через все положения несколько раз. Такую процедуру проводят перед сезонными колебаниями нагрузки.

Силовая аппаратура является важным элементом сети энергоснабжения

Они функционируют круглосуточно, поэтому важно уделять внимание особенностям их выбора и обслуживанию. Это одно из сложнейших, но крайне важных устройств

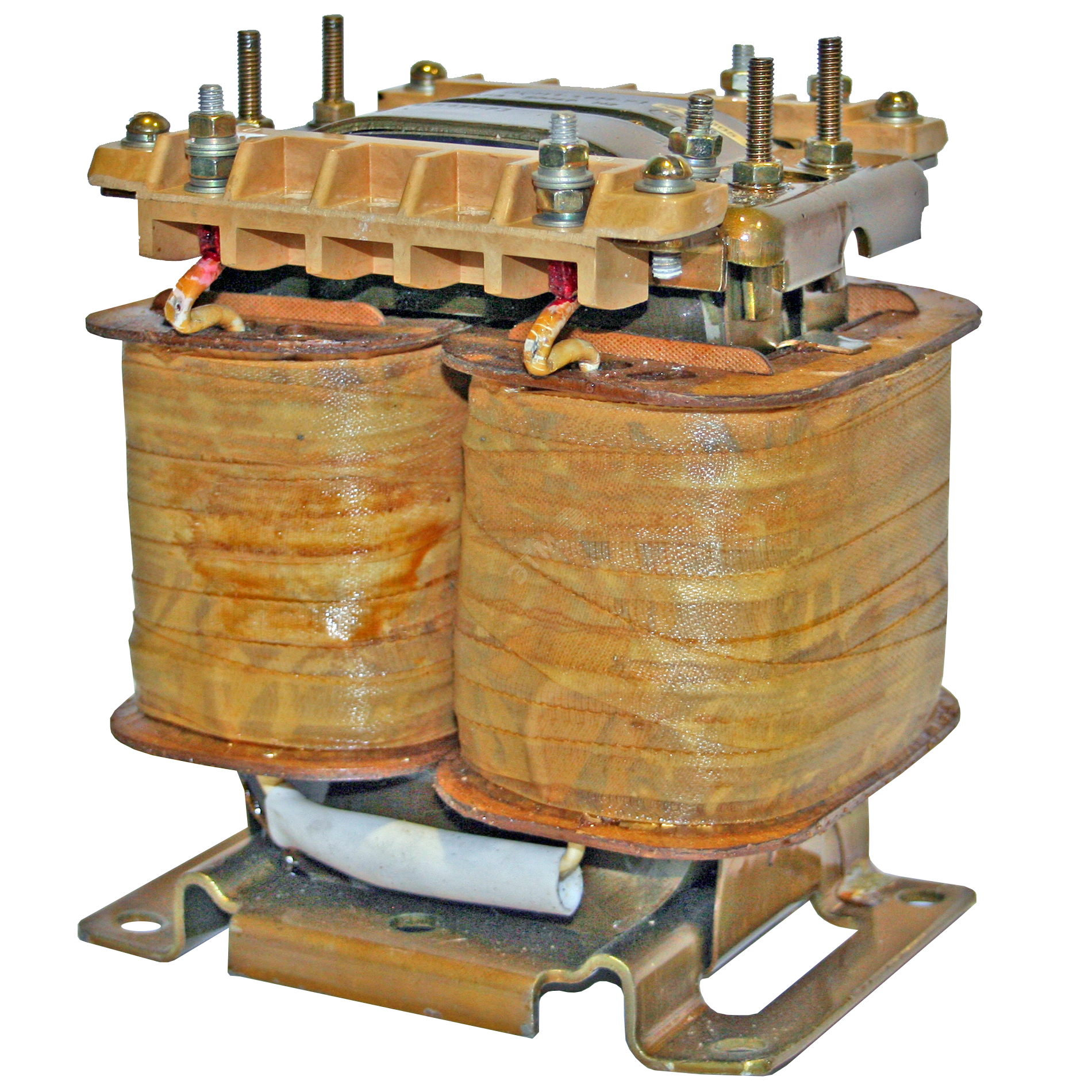

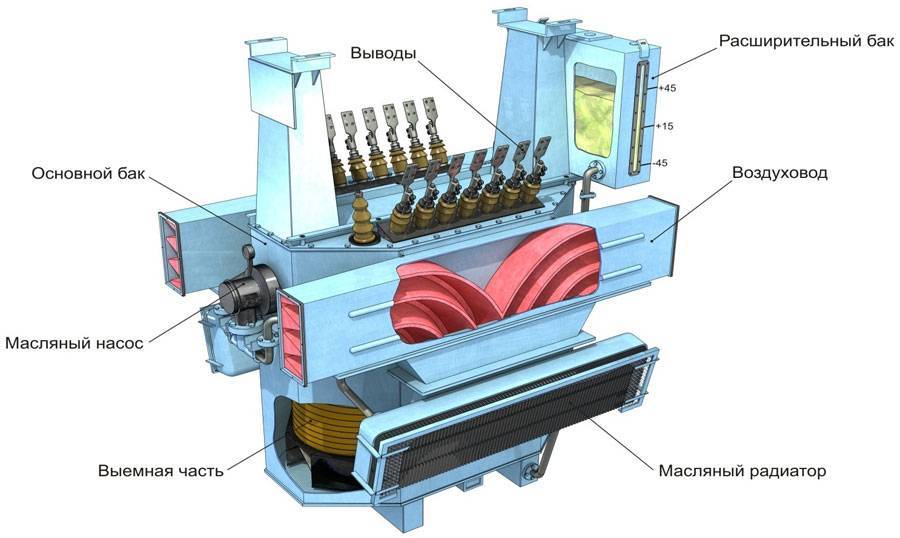

Конструкция

Тяговый трансформатор состоит из следующих основных узлов:

  • шихтованного сердечника;
  • раздельных входной и двух выходных катушек с разным количеством витков.

Понижающий трансформатор: устройство, принцип действия, разновидностиКонструкция тягового трансформатора типа – ОДЦЭ-5000

Особенности конструктивного устройства и основное отличие тягового трансформатора от обычного состоит в том, что сердечник выполнен из двух горизонтальных ярм и пары вертикально расположенных стержней. Также разница состоит в наличии двух катушек на выходе. Катушка низкого напряжения используется для включения вспомогательного оборудования.

Стержни комплектуются из пакета листового металла, скреплённого шпильками. Крепёжные изделия изолируются с помощью бакелитовых трубок, под гайки устанавливаются шайбы из этого же материала.

Трансформатор при установке опирается на 2 швеллера, прикреплённых ко дну масляного бака. Ёмкость для масла уплотняется эластичными прокладками, обеспечивающими герметичность.

Система охлаждения трансформатора

Охлаждение агрегата достигается благодаря маслу, циркулирующему по системе в принудительном порядке. Система предусматривает наличие шестисекционного охладителя, обеспечивающего охлаждение нагретого масла, прокачиваемого насосом. Охладитель состоит из медных трубок, размещённых с боков бака. Температура масла в охладителе снижается за счёт обдувания воздухом.

Зачем в бане пониженное напряжение

В большинстве комнат в бане используется обычное бытовое напряжение ~220 В, но в душевой, парилке и других помещения с повышенной влажностью это допускается при соблюдении дополнительных мер безопасности:

  • Установка УЗО или дифавтоматов. Эти аппараты отключают электроприборы и провода при нарушении изоляции или прикосновении людей к токоведущим частям.
  • В помещении должна быть система заземления TN-C-S. При этом разводка по зданию нулевого провода “N” и заземляющего проводника “PE” выполнена отдельными проводами, которые соединяются в водном щитке.
  • Наличие системы уравнения потенциала СУП. Это соединение ВСЕХ металлических частей сооружения – водопроводных и канализационных труб, корпусов светильников, решеток на окнах и других элементов друг к другу и к заземлению.

Выполнить эти требования в домашних условиях сложно, поэтому целесообразнее понижать напряжение до 36 или 12 вольт. Предпочтительнее применить именно 12В, как более безопасное.

Понижающий трансформатор: устройство, принцип действия, разновидности

Вопросы об устройстве трансформатора

-Почему зазор между катушками делается минимальным?
Это делается для лучшего контакта магнитных полей. Если зазор будет большим — то и эффективность трансформатора будет низкая.

-А можно ли сделать трансформатор без сердечника аналогичный мощности с сердечником?
Да, но тогда придется увеличивать количество витков, чтобы увеличить магнитный поток. Например, с сердечником у обмоток витки могут быть по несколько тысяч. А без сердечника придется увеличивать магнитный поток за счет витков. И количество витков будет по несколько десяток тысяч. Это не только увеличивает размеры катушек, но и снижает их эффективность и увеличивает шансы перегрева.

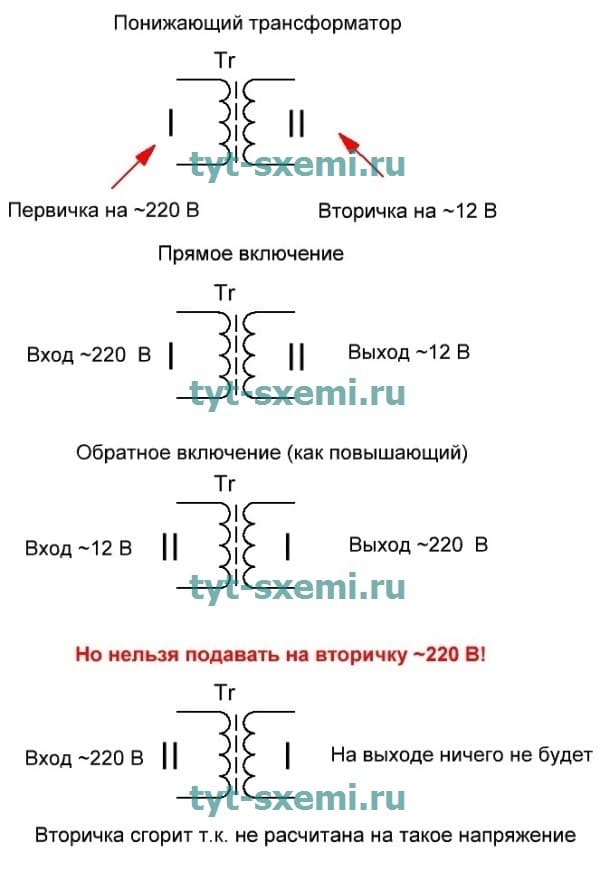

-Можно ли подключить понижающий трансформатор как повышающий?
Если у вас есть трансформатор, который понижает сетевое напряжение с 220 В в 12 В, то его можно подключить как повышающий. То есть, вы можете подать на него переменное напряжение 12 В на вторичную обмотку и получить повышенное на первичной 220 В.

-А что будет, если на вторичную обмотку понижающего трансфоратора подать сетевое напряжение?
Тогда обмотка сгорит. Её сопротивление, количество витков и сечение провода не рассчитаны на такие напряжения.Понижающий трансформатор: устройство, принцип действия, разновидности-Можно ли сделать трансформатор самостоятельно своими руками в домашних условия?
Да, это вполне реально. И многие радиолюбители и электронщики этим занимаются. А некоторые еще и зарабатывают. продавая готовую продукцию. Но стоит помнить о том, что это долгий, сложный и не простой труд. Нужны качественные материалы. Это трансформаторное железо, эмалированные медные провода различного сечения, изоляционные материалы.Понижающий трансформатор: устройство, принцип действия, разновидности

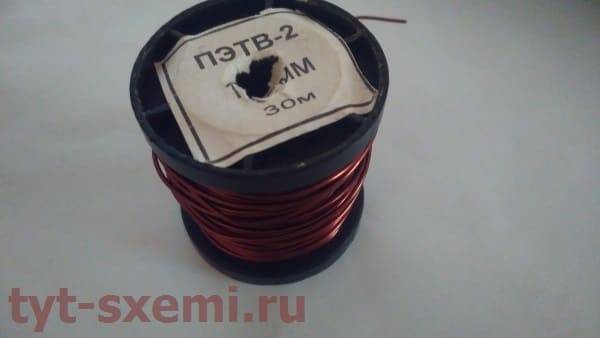

Все материалы должны быть высокого качества. Если медный провод будет с плохой изоляцией, то возможно межвитковое замыкание, которое неминуемо приведет к перегреву. А для начала нужно рассчитать все параметры будущего трансформатора. Это можно сделать с помощью различных программ, которые доступны в сети.Понижающий трансформатор: устройство, принцип действия, разновидности
Далее, это долгие часы сборки. Особенно если вы решили намотать тороидальные трансформатор.

Понижающий трансформатор: устройство, принцип действия, разновидности

Нужно плотно и равномерно наматывать витки, записывать каждый десяток, чтобы не запутаться и не изменить характеристики будущего преобразователя или блока питания.

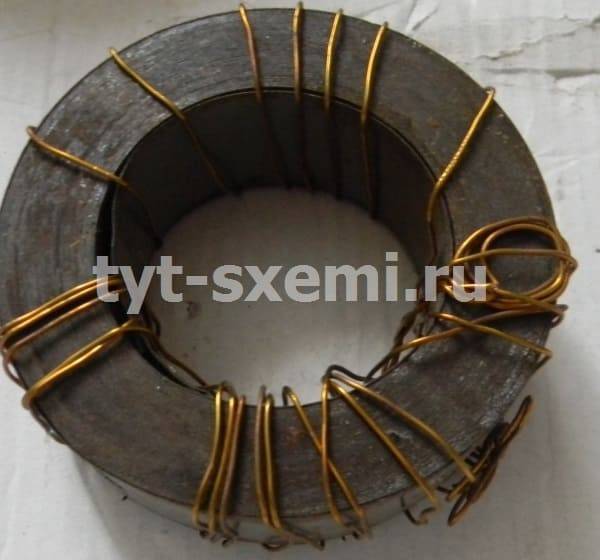

-Что будет, если включить трансформатор без сердечника?
Так как трансформатор рассчитывался изначально с сердечником, то и преобразовать полностью напряжение он не сможет. То есть, на вторичке что-то будет, но явно не те параметры. Да и если подключите нагрузку к обмоткам без сердечника, они быстро нагреются и сгорят.

Неисправности трансформаторов

К основным неисправностям трансформаторов можно отнести:

  • Коррозия и наличие ржавчины на сердечнике;
  • Перегрев и нарушение изоляции;
  • Межвитковое короткое замыкание;
  • Деформация корпуса, обмоток и сердечника
  • Попадание воды в обмотку.

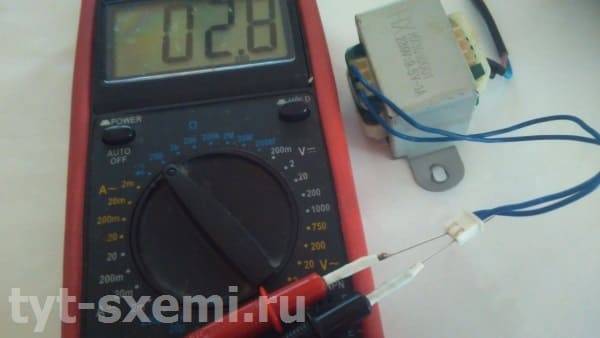

Как проверить на целостность

Трансформатор можно проверить обычным мультиметром. Установите прибор в режим измерения сопротивления и проверьте обмотки.Понижающий трансформатор: устройство, принцип действия, разновидности
Они не должны быть в обрыве, никогда. Если нигде обрывов нет, то можно найти первичную и вторичную обмотки при помощи измерения сопротивления. У первичной обмотки понижающего трансформатора сопротивление будет выше, чем у вторичной. Это все из-за количества витков. Чем больше витков и чем меньше диаметр провода — тем больше сопротивление обмотки.

Популярные статьи  Может ли быть причина в старой магистральной линии, если дома тусклый свет?

Так же вы можете найти паспорт на свой трансформатор. В нем указываются сопротивления обмоток, и их параметры, которые нужно будет проверить мультиметром.

Безопасная проверка работы трансформатора

Если вы решили намотать свой трансформатор или проверить старый, то обязательно подключайте лампочку в разрыв цепи (последовательно!). Если что-то не так произойдет то, лампочка загорится и заберет ток на себя и сможет спасти неисправный трансформатор.

РАЗДЕЛИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ

Если эксплуатация электрической аппаратуры осуществляется в потенциально опасных условиях внешней среды, то для снижения риска выхода из строя цепей и порчи оборудования рекомендуется применять безопасный разделительный трансформатор.

Благодаря особенностям конструкции такое устройство осуществляет гальваническое разделение питающих электроцепей и потребляющих приборов. Это практически полностью исключает вероятность поражения электрическим током.

В данной статье будут описаны основные конструкционные особенности, преимущества эксплуатации и область использования.

ПРИНЦИП ДЕЙСТВИЯ И УСТРОЙСТВО

Функционирование разделительного понижающего трансформатора низкого напряжения основано на эффекте гальванической развязки. Технически, это реализовано в виде автономного функционирования обеих катушек. Катушки устройства разделены физически, то есть не соприкасаются между собой.

Это обеспечивает безопасную эксплуатацию при условии, что контуры не будут закорочены в результате механического воздействия. Чтобы полностью исключить возможность контакта обмотки изолируют несколькими слоями высококачественной изоляции.

Проходя через первичную обмотку, ток индуцирует электроэнергию во вторичной катушке, к которой и подключаются цепи с потребляющим оборудованием.

Вторичная обмотка РТ или устройства к ней присоединенные не могут иметь контакта с землей или нейтралью. Что это даёт конечному пользователю? Значительное повышение безопасности эксплуатации даже при возникновении пробоя на корпусе. При такой схеме пробой не станет причиной перегрузки цепи по току, а само устройство останется полностью функциональным.

При контакте человека с электроприбором под аварийным напряжением, подключенным через разделительный трансформатор, не произойдет фатального поражения током утечки. Так как он не превысит опасного для жизни уровня.

При расчетах необходимо учитывать затраты энергии на функционирование устройства, так как КПД большинства моделей находится в диапазоне 70-85%.

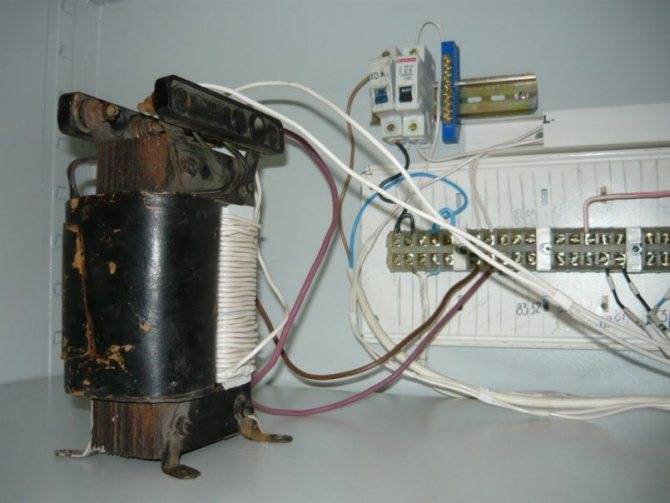

Как подключить понижающий трансформатор

Внутренние составляющие трансформатора должны надежно защищаться от агрессивных условий внешней среды, поэтому их необходимо спрятать в шкафчик или коробку.

  • ИБП для дома: виды, устройство и особенности работы

  • Что такое промежуточное реле: конструкция, принцип действия, устройство и идеи по применению (115 фото)

  • Самодельный блок питания на 12 вольт: подбор компонентов и простые схемы для создания своими руками. 130 фото самодельных универсальных блоков

Понижающий трансформатор: устройство, принцип действия, разновидности

Понижающий трансформатор: устройство, принцип действия, разновидности

Обязательно оформите ее таким образом, чтобы исключить возможность соприкосновения с оголенными проводами!

Понижающий трансформатор: устройство, принцип действия, разновидности

Не забывайте время от времени проверять эффективность и исправность трансформатора и в обязательном порядке обращайтесь к мастерам при обнаружении неисправности.

Область применения

Бытовые приборы имеют контакт с заземлением посредством нейтрального провода. Одновременное касание потребителем тока фазы и нулевой цепи ведет к замыканию контура и травме. Подключение через разделительный трансформатор позволяет обезопасить человека, т. к. вторичная обмотка не контактирует с землей.

Импульсные агрегаты используются при передаче прямоугольного толчка и трансформации коротких сигналов при нагрузке. На выходе изменяется полярность и амплитуда тока, но остается неизменным напряжение.

Измерительное оборудование постоянного тока является магнитным усилителем. Изменять переменное напряжение помогает направленное движение электронов небольшой мощности. Выпрямитель поставляет постоянную энергию и зависит от значений входного электричества.

Силовые агрегаты широко используются в генераторах тока малой величины, мощности, показатели в дизелях имеют средние значения. Трансформаторы монтируют последовательно с нагрузкой, прибор подключается к источнику первичной обмоткой, вторичный контур выдает преобразованную энергию. Значение выходного тока прямо пропорционально нагрузке. Используется оборудование с 3 магнитными стержнями, если генератор трехфазного тока.

Инвертирующие агрегаты имеют транзисторы одинаковой проводимости и на выходе усиливают только часть сигнала. Для полного преобразования напряжения импульс подается на оба транзистора.

Согласующее оборудование используют для подсоединения к электронным приборам с высоким сопротивлением на входе и выходе нагрузки с низким показателем прохождения электричества. Агрегаты полезны в высокочастотных линиях, где разница величин ведет к потерям энергии.

Понижающий трансформатор: устройство, принцип действия, разновидностиWatch this video on YouTube

Принцип работы

Электромагнитная индукция является базовым явлением в работе трансформатора.

Из электрической сети подается питание к первичной обмотке, в ней появляется переменный ток, в магнитопроводе при этом образуется магнитный переменный поток. Как известно из физики, если поместить второй проводник в магнитное поле, в нем также появляется переменный ток. В качестве второго проводника в трансформаторе выступает вторичная обмотка. Таким образом, в ней появляется напряжение.

Разница между первичным и вторичным напряжением зависит от коэффициента трансформации, который определяется числом витков в обмотках.
