Подключение ограничителя мощности: схема и инструкция

Ограничитель мощности – это устройство, которое позволяет контролировать и ограничивать мощность электрической нагрузки. Однако не все владельцы домов или предприятий осведомлены о том, что такое устройство существует и как его правильно подключить.

Для начала необходимо ознакомиться с схемой подключения ограничителя мощности. Оптимальным вариантом является установка ограничителя на фазный провод, который идет от электросчетчика к щитку. В этом случае ограничитель сможет контролировать и ограничивать мощность всего электрического оборудования в доме или предприятии.

Подключение ограничителя мощности может быть выполнено специалистами электрической службы или электроинсталляторами. При самостоятельной установке необходимо соблюдать ряд требований. Во-первых, ограничитель должен быть подключен к фазному проводу, следящему за общим потреблением энергии. Во-вторых, необходимо соблюдать правило нейтральности – нейтральный провод должен проходить без прерывания.

Также необходимо отметить, что ограничитель мощности является весьма полезным устройством для тех, кто хочет сэкономить электроэнергию и снизить затраты на ее оплату. Он позволяет избежать перегрузок электрической сети, а также контролировать потребление электричества различными устройствами.

Схема подключения ограничителя мощности

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Также обязательно отключите питание в помещении.

Шаг Описание
1 Определите точку установки ограничителя мощности. Лучше всего выбрать место рядом с электрощитком или счетчиком.
2 Разберите электрощиток, чтобы получить доступ к проводкам. Отключите подачу электроэнергии.
3 Подключите фазный провод от электросчетчика к ограничителю мощности. Это обычно провод синего цвета.
4 Подключите нулевой провод от электросчетчика к ограничителю мощности. Обычно он имеет цвет зеленый или желтый с зеленым полосатым цветом.
5 Подключите защитное заземление. Это провод с желто-зеленым цветом.
6 Установите ограничитель мощности в электрощиток и закрепите его соответствующими крепежными элементами.
7 Закройте электрощиток и подайте питание.
8 Проверьте работу ограничителя мощности. Убедитесь, что он правильно ограничивает электроэнергию, потребляемую приборами.

При выполнении работ по подключению ограничителя мощности следуйте инструкции производителя и соблюдайте правила безопасности. При возникновении сомнений или проблем лучше обратиться к профессионалам электрикам.

Подключение фазного провода

Перед началом работ необходимо убедиться в том, что электропитание отключено и отсутствует напряжение в сети. Это можно выполнить с помощью специального инструмента для проверки напряжения.

  1. Найдите фазный провод в электрощитке. Обычно он окрашен в красный цвет или помечен буквой «L».
  2. С помощью отвертки или другого подходящего инструмента отверните клемму ограничителя мощности.
  3. Вставьте конец фазного провода в клемму ограничителя мощности и закрепите его, затянув клемму при помощи отвертки.
  4. Убедитесь, что провод надежно закреплен, не имеет повреждений и не выходит за пределы клеммы ограничителя мощности.
  5. Проверьте, отсутствуют ли зазоры между проводником и клеммой, чтобы избежать попадания посторонних предметов в контакт.
  6. После завершения подключения фазного провода, закройте электрощиток и установите защитный кожух на ограничитель мощности. Убедитесь в полной изоляции устройства для предотвращения возможных аварий или коротких замыканий.
Популярные статьи  Терморегулятор с выносным датчиком температуры воздуха: обзор, особенности и применение

Подключение фазного провода должно быть выполнено аккуратно и с соблюдением всех указанных инструкций, чтобы обеспечить безопасность и надежность работы ограничителя мощности. Если вы не уверены в своих навыках или не знаете, как правильно выполнить подключение, рекомендуется обратиться за помощью к профессионалу или электрику.

Подключение нулевого провода

Перед началом подключения нулевого провода необходимо отключить электрическое напряжение в сети. Для этого выключите автоматический выключатель или обесточьте соответствующую электрическую линию.

Подключение нулевого провода производится следующим образом:

1. Откройте зажимы ограничителя мощности. Обычно зажимы находятся на верхней части устройства. Внимательно изучите инструкцию, чтобы узнать, как открыть зажимы.

2. Вставьте нулевой провод в соответствующий зажим. Нулевой провод обычно подключается к зажиму со значком «N» или написанием «Нуль». Убедитесь, что провод надежно закреплен в зажиме и не имеет лишних изгибов или повреждений.

3. Закройте зажимы ограничителя мощности. Проверьте, что зажимы плотно закрыты и надежно удерживают подключенный провод. Это важно для обеспечения надежного контакта и избегания возможных проблем с электрическим соединением.

4. Проведите проверку подключения. Перед включением питания в сети, убедитесь, что нулевой провод подключен корректно. Для этого можно воспользоваться мультиметром или простым тестером. Проверьте наличие напряжения между нулевым проводом и заземлениями. Напряжение должно быть равно нулю.

После подключения нулевого провода можно включить электричество и проверить работоспособность ограничителя мощности.

Подключение защитного заземления

Для подключения защитного заземления необходимо выполнить следующие шаги:

  1. Определите место установки защитного заземления. Оно должно быть выбрано с учетом близости к ограничителю мощности и легкости доступа в случае необходимости проверки или замены.
  2. Подготовьте заземляющий контур, состоящий из металлического штыря или электроды, по установка которых будет осуществляться заземление.
  3. При необходимости произведите заземление здания или сооружения, к которому будет подключаться ограничитель мощности. Это требуется для обеспечения надежного защитного заземления.
  4. Подключите провод, идущий от заземляющего контура, к соответствующему зажиму ограничителя мощности.
  5. При необходимости установите защитный заземляющий щит, в котором будут находиться соответствующие предохранители и разъединитель для защиты от электрических перегрузок и коротких замыканий.
Популярные статьи  Что лучше поставить: три однофазных реле напряжения или одно трехфазное?

После выполнения всех указанных шагов проверьте правильность подключения защитного заземления перед включением ограничителя мощности в работу. В случае возникновения вопросов или сомнений, рекомендуется обратиться к специалистам для получения профессиональной консультации и помощи.

Инструкция по подключению ограничителя мощности

Инструкция по подключению ограничителя мощности

Подключение ограничителя мощности требует соблюдения определенных инструкций для обеспечения безопасности и правильного функционирования устройства. Вот пошаговая инструкция по подключению ограничителя мощности:

  1. Перед началом установки ограничителя мощности необходимо убедиться, что электричество отключено. Отключите питание с помощью соответствующего автоматического выключателя в электрической щитовой. Проверьте отсутствие напряжения в электрической сети с помощью проверочного устройства.
  2. Определите место установки ограничителя мощности. Выберите место, где он будет доступен для обслуживания и иметь достаточное охлаждение.
  3. С помощью схемы подключения ограничителя мощности, определите необходимые провода. Обратите внимание на фазный провод, нулевой провод и провод защитного заземления.
  4. Подключите фазный провод. Снимите изоляцию с конца провода и подключите его к соответствующему контакту ограничителя мощности. Убедитесь, что провод крепко закреплен.
  5. Подключите нулевой провод. Снимите изоляцию с конца провода и подключите его к соответствующему контакту ограничителя мощности. Убедитесь, что провод крепко закреплен.
  6. Подключите защитное заземление. Снимите изоляцию с конца провода и подключите его к соответствующему контакту ограничителя мощности. Убедитесь, что провод крепко закреплен.
  7. После подключения всех проводов тщательно проверьте их правильность и надежность крепления. Убедитесь, что все контакты прочно закреплены.
  8. Включите электричество с помощью автоматического выключателя в электрической щитовой. Проверьте работу ограничителя мощности, убедившись, что он функционирует правильно и выполняет свою задачу.

Установка ограничителя мощности с помощью этой инструкции позволит вам эффективно использовать электрическую мощность и снизить риски перегрузки сети. Если у вас возникают сомнения или трудности при подключении, всегда лучше обратиться к профессионалам, чтобы избежать неправильной установки и непредвиденных проблем.

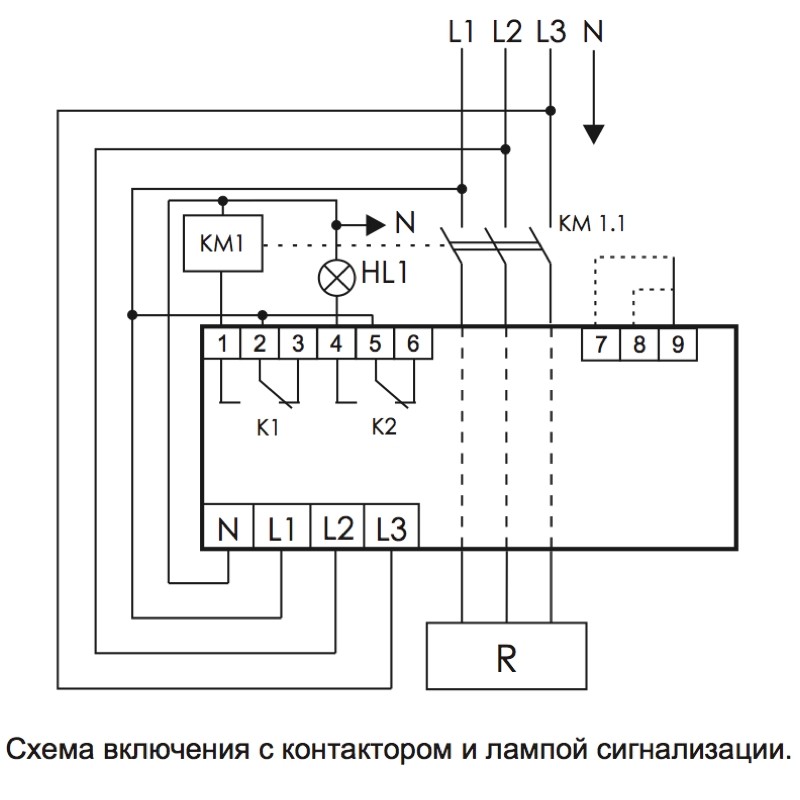

Определение нужной мощности

Определение нужной мощности

Перед тем как определить необходимую мощность ограничителя, следует учесть такие факторы, как количество и тип электроприборов, которые будут подключены к данной линии электропитания. Для этого необходимо составить список всех приборов и их мощностей.

Потребление мощности каждого электроприбора указано на его спецификации или наклейке на корпусе. В случае отсутствия такой информации на приборе, можно воспользоваться мануалом или обратиться к производителю.

При подсчете общей мощности всех электроприборов следует учесть возможность одновременного включения нескольких приборов. Обычно для расчета мощности достаточно учесть 80% от общей суммы мощностей всех приборов.

Полученное значение является минимальной мощностью ограничителя, которая позволит обеспечить надежную и стабильную работу электроприборов. В случае, если возможно включение большого количества электроприборов одновременно, рекомендуется выбирать ограничитель с мощностью немного выше полученного значения.

Популярные статьи  Заземление кабеля брони - важность и правила выполнения научно-технического ресурса

Выбор места установки ограничителя мощности

Правильный выбор места установки ограничителя мощности имеет большое значение для эффективного его функционирования и обеспечения безопасности.

Перед выбором места установки необходимо учесть следующие факторы:

  • Близость к вводному распределительному щиту
  • Наличие свободного пространства для установки ограничителя мощности
  • Отсутствие влияния внешних источников тепла или холода
  • Доступность для обслуживания и проверки состояния ограничителя
  • Отстутствие пыли, влаги и агрессивных химических веществ

При выборе места установки ограничителя мощности также стоит учитывать, что он должен быть легко доступным для подключения и отключения, а также для считывания показателей мощности и настройки параметров.

Рекомендуется устанавливать ограничитель мощности вблизи электросчетчика, чтобы минимизировать длину проводов между ними и сократить потери электрической энергии.

Не рекомендуется устанавливать ограничитель мощности рядом с источниками тепла, такими как радиаторы или трубы отопления, а также в помещениях с повышенной влажностью или резкими температурными изменениями.

Перед установкой ограничителя мощности рекомендуется проконсультироваться с электротехническим специалистом, чтобы быть уверенным в правильности выбора места.

Важно помнить, что выбор места установки ограничителя мощности влияет на его эффективность и срок службы.

Вопрос-ответ:

Какой основной принцип работы ограничителя мощности?

Ограничитель мощности работает на основе мониторинга электроэнергии, поступающей в квартиру или офис. Он регулирует пропускную способность электрической сети в зависимости от текущего уровня потребления энергии, что позволяет избежать перегрузки и снизить риск возникновения аварийных ситуаций.

Какую схему подключения использовать при установке ограничителя мощности?

Существует два основных варианта схемы подключения ограничителя мощности. Первый вариант — параллельное подключение ограничителя мощности к существующей электрической сети. Второй вариант — последовательное подключение ограничителя мощности после счетчика электроэнергии.
