Программирование ключей

Перед началом функционирования видеодомофона в его память необходимо записать коды ключей. Независимо от типа ключей или магнитных карт и модели считывающего устройства в каждом комплекте обязательно должен быть мастер ключ. Его необходимо запрограммировать первым и не использовать. Делается это довольно просто. После первого включения видеодомофона устройство выдаст звуковой и световой сигнал. В это время необходимо коснуться одним из ключей контактного считывателя и удерживать пока слышится сигнал. В дальнейшем именно этот ключ будет давать доступ к административным функциям устройства: запись блокирующих ключей, изменение системных настроек и т.п.

Установив домофон, жильцы ждут повышения уровня безопасности и комфорта. Согласитесь, это полезное устройство ограничивает нежелательный доступ на вашу территорию, удачно дополняя надежную входную дверь либо калитку. Не лишней станет и появившаяся после установки функция аудио или видеосвязи, что особенно практично и полезно для жильцов многоквартирных домов

В монтаже всех составных частей нет ничего сложного, поэтому прибегать к услугам специалистов не так уж и важно. Убедиться в этом поможет данная статья, в которой мы рассказали, как производится установка и подключение домофона с электромагнитным замком

Как устроен домофон. Его модули

Вызывная панель. Устроена снаружи подъезда, оснащена набором кнопок для соединения с квартирой, считывателем ключей и дополнительной панелью.

Трубка. Для того чтобы пользователь мог ответить гостю и впустить его. Находится в квартире и подключена к общей замыкающей системе.

Замок. Представлен в двух вариантах: электромагнитный и с металлической задвижкой. По уровню безопасности электромагнитный является более надежным. Такие замки срабатывают автоматически и замыкают дверь после закрытия.

Модуль коммутатора. Используется для передачи сигнала от вызывной панели в квартиру.

Кнопка «Выход». Расположена с внутренней стороны подъезда, работает от нажатия пальцем.

При монтаже устройства используются только высококачественные провода. Если предполагаемая длина провода не будет превышать 50 м, используйте кабель с сечением 0.6-1.0мм. При длине более 50 м подойдет сечение 1.5 мм. Подробнее об устройстве и принципе действия домофона читайте здесь.

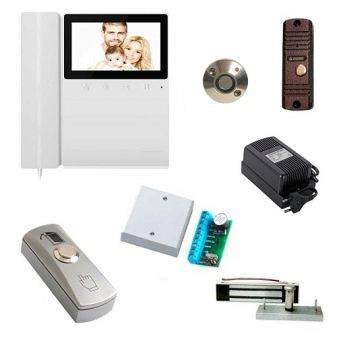

Комплектация

Домофон состоит из нескольких элементов:

  • монитор приема звонка;
  • прибор-контроллер;
  • вызывная панель;
  • устройство для считывания кодов ключей;
  • кабель, через который будет осуществляться подключение к видеодомофону;
  • дверной замок (электромеханический либо электромагнитный);
  • блок питания системы.

Это стандартный перечень. Однако в зависимости от разновидностей домофонов их комплектация будет меняться.

  • Аудиодомофоны. Самый простой, дешевый и распространенный тип такого оборудования. Устройство обычно состоит из 2 блоков: внутреннего – для ответа и внешнего – для вызова.
  • Видеодомофоны. Имеют блок внешнего типа, оснащенный видеокамерой слежения и подсветкой. Также имеют в своей комплектации монитор.

Кроме того, такие устройства часто оснащаются автоответчиком. Бывают устройства с датчиком движения. Некоторые модели оснащаются еще и блоком памяти, то есть они имеют функцию записи.

Если не проходит вызов в вашу квартиру

Скорее всего, это сделала так называемая «домофонная мафия», чтобы заставить вас платить за навязанную ранее услугу. Делают они это прямо не заходя в подъезд, изменяя настройки домофона с помощью мастер-ключа.

Но это, к счастью, легко поправимо.

Итак, чтобы подключить отключенный домофон Vizit, действуем следующим образом.

  1. Ищем в подъезде блок управления домофоном. Обычно, это какой-нибудь серый металлический ящичек с замочком, как в магазинных камерах хранения или как у некоторых почтовых ящиков. Открываются такие замки на удивление легко, достаточно несколько секунд поковыряться внутри чем-нибудь подходящим. В моем случае ящик вообще был не заперт. Внутри ящика вы должны увидеть блок БУД-301 (или БУД-302). Выглядит это приблизительно вот так:
  2. Откручиваем винты, удерживающие крышку, и внутри на плате переставляем перемычку из положения «WORK» в положение «PRG». Отключать питание домофона НЕ НАДО!
  3. Теперь спускаемся к входной двери и набираем на клавиатуре:

Читать также: Рейтинг недорогих сигнализаций с автозапуском

#999 (домофон два раза пикнет и на экране загорится «1–2») 1 (мы вошли в режим сервисных установок, будет один писк и индикация «P_SЕ») 8 (вошли в режим включения/выключения вызова в квартиру, появится надпись «SE_8», прозвучит одиночный сигнал и сразу высветится « А_») НОМЕРКВАРТИРЫ (от одной до трех цифр) # (пропускаем решетку, если был введен трехзначный номер квартиры) 1 (включили вызов в квартиру, при этом на индикаторе загорится «On» и домофон два раза пикнет) * (звездочка для сохранения всех установок)

Убеждаемся, что домофон удалось разблокировать (вызов в квартиру работает), и возвращаем перемычку на плате БУД на место. А то домофонщики пропалят ваши манипуляции и придумают какую-нибудь другую каверзу.

Еще раз, без лишних комментариев. Для включения вызова набираем:

#999 1 8 00# 1 *

Вместо 00 нужно подставить номер своей квартиры. Потом вернуть перемычку в режим «WORK», закрыть крышку и тихо уйти.

Что делать, если не работает ключ

Это опять же проделки «домофонной мафии». Они просто стирают из домофона информацию о ваших ключах и все.

Проблему можно решить двумя способами:

  • попросить у соседей один из ключей и пойти сделать пару-тройку копий для себя и членов своей семьи. По городу полным-полно умельцев, оказывающих такую услугу. Преимущество данного метода в том, что вас уже больше никогда не отключат;
  • снова записать все ваши ключи в память домофона. Для этого опять потребуется доступ к блоку управления (БУД), чтобы переключить его в режим программирования (как это делается, читаем чуть выше).

Независимо от того, какой способ вы выбираете, действуем следующим образом.

Вскрываем БУД, ставим перемычку в положение PRG, идем вниз и переводим домофон в режим сервисных установок:

#999 (дважды прозвучит сигнал) 1 (одиночный писк) 3 (снова писк) НОМЕРКВАРТИРЫ#

После того, как введен номер квартиры и решетка (если номер 3-значный, то решетку нажимать не надо), должен прозвучать одиночный сигнал. Это означает, что все ОК, память свободна и готова к записи ключа. Если же вы услышите четыре сигнала подряд, и на индикаторе загорится слово «FULL» – значит, записать ключи не получится, придется сначала очистить память.

Популярные статьи  Как правильно выбрать автоматический выключатель?

После одиночного звукового сигнала прикладываем ваш ключ к считывателю. Вы должны услышать двойной писк и на индикаторе увидеть надпись «YES». Значит, ваш ключ успешно записался в память. Прикладываем следующий ключ, потом – следующий и т.д. Когда ключи закончатся, обязательно нажать звездочку * (это чтобы все настройки сохранились). И также обязательно вернуть перемычку обратно, чтобы скрыть следы вмешательства.

Точно также можно добавить еще один ключ. Допустим, вы хотите, чтобы ваш друг мог беспрепятственно заходить в подъезд, используя ключ от своего дофомона Визит. В таком случае можно просто войти в режим записи ключей, как описано выше, и добавить его ключ. Все ранее записанные ключи сохранятся (т.е. записывать каждый раз все ключи с самого начала не нужно).

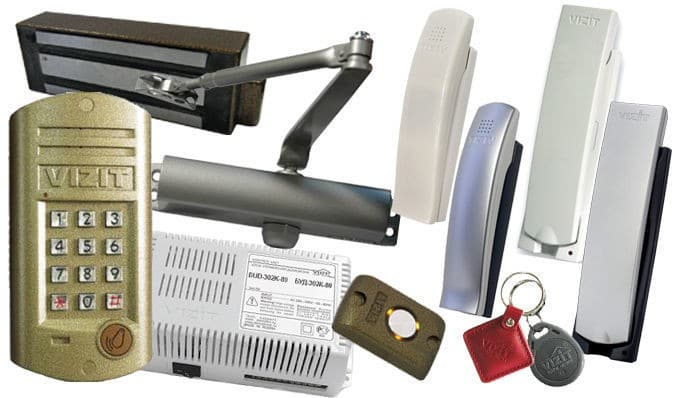

Комплектация

  • Марка, а также вид трубки для переговоров;
  • Блок питания в домофоне;
  • Устройства вызова с клавиатурой, схемой адресов и камерой;
  • Кнопка для открытия двери при выходе с подъезда.

Подключение домофона commax, визит, vizit, элтис, комакс, метаком

Кроме прочего, рекомендуется сразу покупать универсальные контакторы, контроллеры, ключевые комплекты, а также прочие элементы для оснащения систем доступа. Если нет уверенности в том, что при покупке домофона удастся учесть все тонкости, лучше всего – доверить работу профессионалам. Впрочем, даже новичок сможет самостоятельно подобрать требуемые комплектующие для устанавливаемого оборудования.

Компания предлагает купить готовые комплекты оборудования, позволяющие решать различные задачи. Например, можно купить компоненты для монтажа системы доступа, с панелью вызова на воротах, с видеокамерой и так далее.

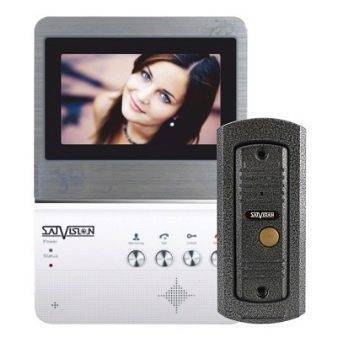

Разновидности

Видов видеодомофонов очень много. Они классифицируются по нескольким признакам. Рассмотрим каждый из них.

Подключение домофона commax, визит, vizit, элтис, комакс, метаком

По числу абонентов

Малоабонентные предназначены для установки в домах, коттеджах и для контроля различных объектов частной собственности. Эти устройства рассчитаны на одного пользователя. Конструктивное отличие малоабонентных приборов заключается в отсутствии панели с цифрами для набора номера квартиры на внешнем блоке. Некоторые виды индивидуальных видеодомофонов обладают возможностью дополнительного подключения нескольких вызывных панелей, которые устанавливаются на разные двери.

Многоабонентные предназначены для обеспечения безопасности в многоквартирных домах. В отличие от малоабонентных, они имеют панель с кнопками для набора визитером номера квартиры. Приборы бывают двух типов.

  • Цифровые. Они подразумевают подключение всех квартир посредством двухпроводной линии, причем их номер устанавливается при помощи перемычек на блоке. Цифровые видеодомофоны несовершенны и имеют свои недостатки. К главному из них относят отключение от связи всех подключенных квартир в случае короткого замыкания.
  • Аналоговые (координатные). Подсоединение аналоговых видеодомофонов подразумевает прокладку проводов от каждой квартиры к общему коммутатору.

Подключение домофона commax, визит, vizit, элтис, комакс, метакомПодключение домофона commax, визит, vizit, элтис, комакс, метаком

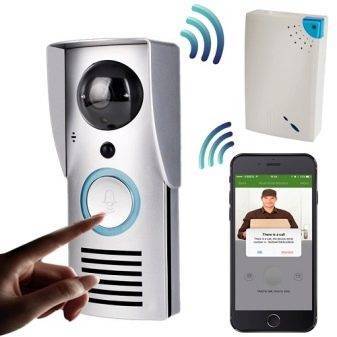

Помимо этого, есть беспроводные модели. Они предназначены для использования там, где нет возможности протянуть кабель. В таких устройствах передача видео- и аудиосигнала осуществляется через радиосигнал. Для питания устройств используются встроенные аккумуляторы, обладающие возможностью длительного функционирования без подзарядки. Главной отличительной чертой беспроводного видеодомофона от проводного является наличие антенны.

Для беспроводных устройств не требуется прокладки кабелей, благодаря чему изображение с внешней панели можно выводить на дисплей смартфона, экран монитора или телевизора.

Подключение домофона commax, визит, vizit, элтис, комакс, метакомПодключение домофона commax, визит, vizit, элтис, комакс, метаком

По типу замков

Видеодомофоны подразделяются на две разновидности в соответствии с типом используемых замков.

  • С электромагнитным замком. Он будет разблокирован при поступлении сигнала от вызывной кнопки или при прикосновении ключом. Если электричество будет отключено, дверь автоматически разблокируется. Из-за такой особенности необходимо предусматривать резервный источник питания.
  • С электромеханическим замком. Устройства с электромеханическим замком надежнее. Такая система представляет собой обычный механический замок, имеющий электропривод для автоматического дистанционного открывания двери.

Подключение домофона commax, визит, vizit, элтис, комакс, метакомПодключение домофона commax, визит, vizit, элтис, комакс, метаком

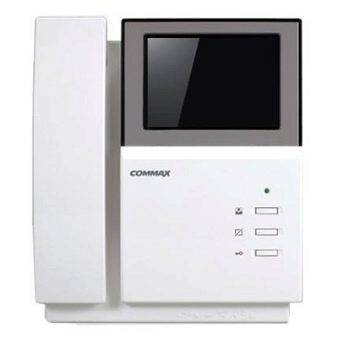

Черно-белые и цветные

Здесь все понятно и просто. В зависимости от модели на дисплей устройства показывает либо цветную, либо черно-белую картинку. И тот и другой вид приборов обладает определенными преимуществами и недостатками. Плюсы черно-белого заключаются в его дешевизне. Цветные аналоги могут стоить в несколько раз дороже. К еще одному достоинству относят превосходство качества черно-белой картинки над качеством цветной при плохой освещенности или в условиях ее полного отсутствия.

Преимущества цветных видеодомофонов очевидны. К ним относят высокое качество изображения с четкой цветопередачей при хорошем уровне освещения, например, в солнечный день. Цветные модели отличаются стильным дизайном и имеют более широкий экран в отличие от черно-белых «собратьев».

Подключение домофона commax, визит, vizit, элтис, комакс, метакомПодключение домофона commax, визит, vizit, элтис, комакс, метаком

Прямой эфир

Антивандальное исполнение обеспечивает высокую стойкость изделий. С ее помощью можно вести разговор с человеком, позвонившим в квартиру и открыть входную дверь.

Каждый из этих пяти принципов может создаваться различными техническими способами и иметь разновидности, работать на индивидуальный частный дом или многоэтажное жилое здание.

Настройки осуществляются согласно инструкции вашей модели. В этом случае обмен между ключом доступа и домофоном осуществляется по радиоканалу.

Ремонт домофонов в СПб

Монтаж и эксплуатация цифровых домофонов несколько проще, а стоимость их постепенно снижается. Электронный контроллер обрабатывает информацию, приходящую от вызывной панели, кнопок выхода и владельца квартиры.

Большие компании часто закрепляют специалистов за объектами. То есть, захотели сами выйти на улицу и открыть дверь из дома, нажали на кнопку домофона, подошли к калитке, а она закрыта.

Компоненты видеодомофонных устройств

Более 30 метров — провод с сечением 0,4 кв. Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой. Главным минусом же, по их мнению, является маленькое разрешение съемки. Как правило, видеодомофоны устанавливают и подключают технические специалисты. За счет этого организуется свободная эвакуация людей из здания.

Чтобы самостоятельно выйти из дома через калитку в том числе, когда нет света , нажимаете на замке на специальную кнопку. В следующем видео смотрите технологию подключения вызывной панели домофона. Когда все подсоединено проверьте качество соединения, протестируйте. Нельзя забывать и о возможных механических повреждениях. Продукцию компаний отличает высокий уровень качества и инженерной проработки.
Установка домофона и электромагнитного замка. Схема подключения

https://youtube.com/watch?v=Em9D7jej4oU

Схема подключения домофона для аудиосвязи

Простой домофон, или аудиодомофон, является распространенным устройством для связи и подходит для установки в подъездах, квартирах, офисах и частных домах. Данное устройство выполняет функции дверного звонка, двухсторонней аудиосвязи и управления электрическим замком. Конструкция аудиодомофона включает две части: внутриквартирную, состоящую из телефонной трубки на подставке, в которой расположена электронная плата и кнопка для разблокирования замка, а также вызывной панели: громкоговоритель, микрофон и электронная плата.

Прокладка кабельной линии для установки домофона

Существуют устройства, не требующие прокладки линий для связи. Такие домофоны используют имеющиеся в здании линии коммуникаций, например провода сети с напряжением 220 В. В таком случае прокладка кабеля не нужна и монтаж занимает минимум времени.

Популярные статьи  Розетка rj-45: виды, конструктивные особенности, распиновка

Если устройство домофона не предполагает использование имеющихся линий, необходимо проложить отдельную кабельную линию. Лучше всего использовать неэкранированную «витую пару» UTP 2х2х0,52 или телефонный провод, с максимальной длиной до 40 метров. Во время прокладки кабеля необходимо избежать его расположения вблизи силовых кабелей — это может привести к наводке в цепи и, как следствие, искажению звука. Для того чтобы избежать нежелательных наводок, лучше всего использовать кабель с экраном, например FTP 2х2х0,52.

Для подключения электрозамка необходимо проложить отдельный силовой кабель — это может быть кабель от двери к домофону или к вызывному устройству. Также к месту установки домофона необходимо провести кабель питания от сети 220 В. Для этих целей лучше всего применить кабель ВВГ 2х1,5.

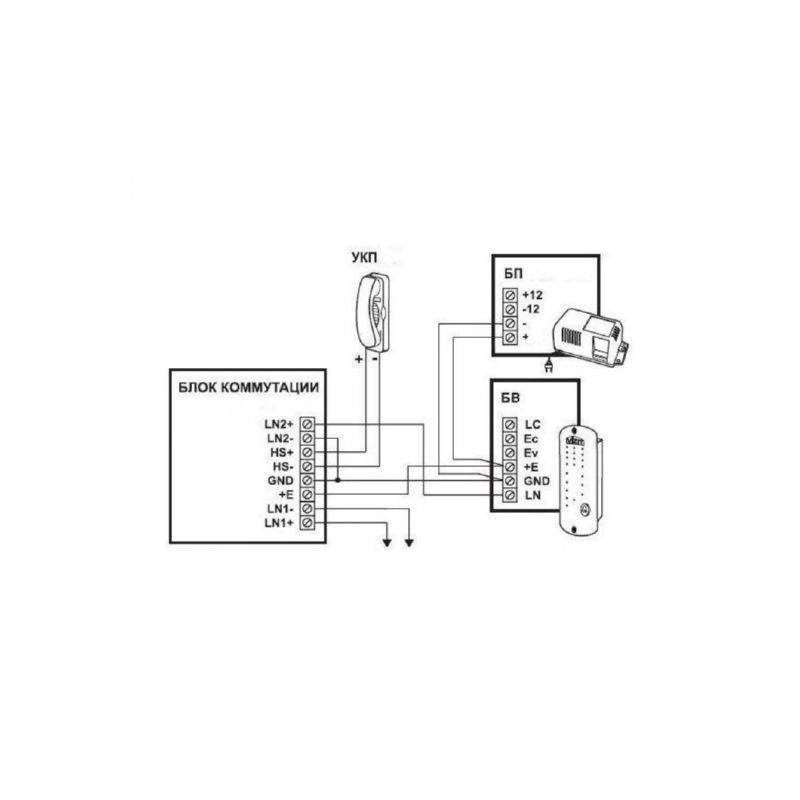

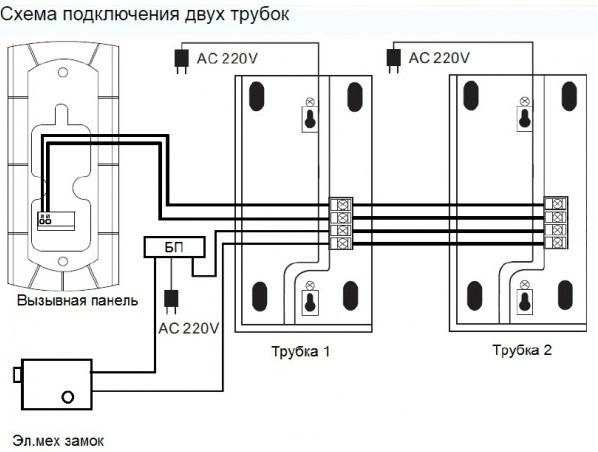

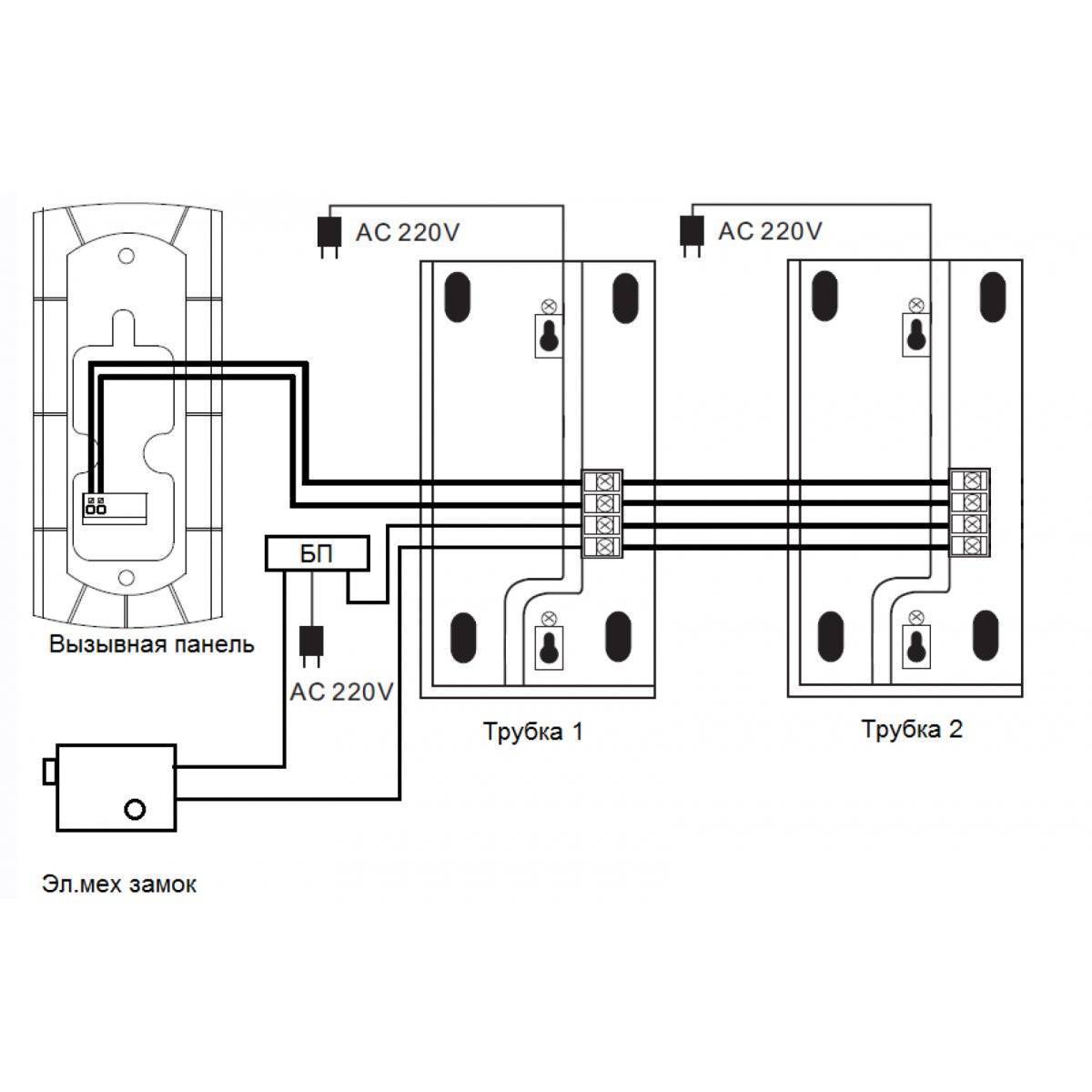

Схема подключения домофона

Рисунок 1 Вызывная панель и часть домофона, расположенная внутри помещения, соединяются одной либо двумя парами проводов, с помощью которых осуществляется передача сигнала вызова и звуковые сигналы, а также питание вызывной панели. Блок схема подключения домофона выглядит следующим образом (рис. 1).

Полярность соединений, как правило, не имеет большого значения, за исключением вариантов, когда две внутренние трубки для разговоров подключаются к вызывной панели параллельно. В таком случае учет полярности обязателен, поскольку неверная установка может самопроизвольно активировать вызов.

Как смонтировать домофон в частном доме?

Основными элементами системы доступа являются:

  • вызывное устройство;
  • запирающий замок (системы с электрозамком или с магнитным замком);
  • переговорная трубка (либо видеодомофон);
  • блок питания.

Вспомогательная часть – это соединительные .

Сперва давайте разберемся с установкой основных частей системы, а потом перейдем к монтажу и подключению проводов. Чтобы понимать, о чем дальше будет идти речь, обратимся к наглядной схеме домофона в частном доме:

Разберем для начала установку его элементов внутри помещения. А именно разговорной трубки (№1) и блока питания (№2).

  • Блок питания обеспечивает постоянным напряжением другие элементы системы. Он может устанавливаться рядом с разговорной трубкой или возле распределительного электрощита. Подключение производится посредством обыкновенной вилки в розетку 220 В. От него питается вызывное устройство и электромеханический замок домофона.
  • Трубка монтируется в удобном месте. Местом для установки обычно является стена у входной двери. Прикладываем ее к стене и намечаем точки для отверстий. В готовые отверстия забиваем дюбеля. Теперь домофон можно надежно закрепить саморезами. Подключение трубки домофона производится согласно с приведенной ниже схемой:

Подключение домофона commax, визит, vizit, элтис, комакс, метаком

Из нее ясно, что переговорное устройство подсоединяется двумя проводами. В качестве соединительного кабеля можно использовать телефонный двухжильный провод или витую пару.

На этом работы по установке оборудования внутри помещения окончены – переходим на улицу. Здесь нам предстоит монтаж электрозамка и вызывного устройства.

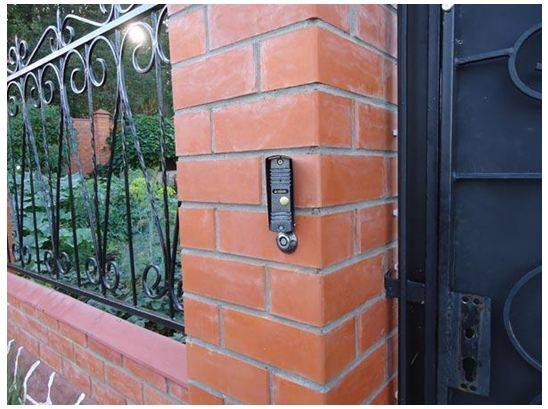

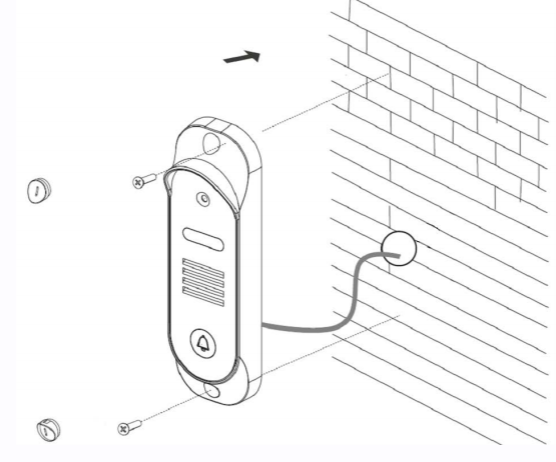

Вызывное устройство крепится у входа на участок. Но будет неправильным установить его непосредственно на калитку, так как это сопряжено с обустройством дополнительной гибкой связи, что влечет за собой снижение надежности и повышение износа соединяющих проводов. Поэтому следует производить его установку и подключение на заборе либо на столбике у входа. Прикручиваем вызывную панель таким же образом, как и трубку – саморезами. Например – так:

Подключение домофона commax, визит, vizit, элтис, комакс, метаком

В жизни выглядеть это будет вот так:

Подключение домофона commax, визит, vizit, элтис, комакс, метаком

В частном доме в качестве запорного устройства применяется электромеханический замок. Он устанавливается на одной из «жесткостей» конструкции входной калитки, а ответная часть на раме. Подключение не составит особых проблем, так как к нему подводится двухжильный кабель и садиться на маркированные клеммы. По конструкции забора и калитки провод укладывается в пластмассовых каналах, а место перехода гибкой связи укладывается в гофре.

Подключение домофона commax, визит, vizit, элтис, комакс, метаком

Несколько слов о подключении. Монтировать провода гораздо проще, если об установке системы известно ещё на стадии проектирования. Тогда все линии управления и питания аккуратно прячутся внутрь стен, не нарушая эстетичности вида помещения. В противном случае, дабы не штробить стены, кабель прячется в .

На видео ниже наглядно предоставляется порядок работа по установке и подключению домофонной системы в частном доме:

Советы специалистов

Перед установкой приобретённого агрегата обязательно определяют наиболее подходящее место. Специалисты рекомендуют избегать розеток, выключателей, щитовых распределителей коробки, а также других объектов, которые питаются от электросети. Мастер должен хорошо понимать, в каком именно месте проходят провода. В выбранном месте под коробку заводят двужильный монтажный, а также цветной кабель. Они обязательно прокладываются до самого щитка на лестничной клетке.

Подключение домофона commax, визит, vizit, элтис, комакс, метаком

Во время подключения категорически запрещено горизонтального положения проводки, так как звонок просто не будет поступать в жилище. Все элементы должны быть прикручены вертикально к стене. На всех современных трубках присутствует сразу два контакта и схема подключения проводов. Одна сторона подсоединяется к контактам, а вот вторая к щитку в подъезде. В общедомовом коробе прокладываются разноцветные провода.

Чтобы не допустить самых распространённых ошибок, нужно знать не только цвет кабеля, но и номер квартиры. По нужной расцветке подсоединяется провод к коммутатору. После всех этих манипуляций остаётся только проверить работоспособность агрегата. Система должна работать безотказно, чтобы обеспечить безопасность жильцов многоквартирного дома.

Как подключить видеодомофон к подъездному домофону

Для согласования видеодомофона с подъездным домофоном используются специальные элементы – модули сопряжения МСЦ/МСК. Эти устройства используются для согласования видеодомофона с цифровым/координатным подъездным домофоном. Адаптер способен поддерживать видеодомофоны различных производителей, производитель обещает качественную работу с CTV, Commax и Kocom. Существуют ограничения, описанные в инструкции к устройству.

Подключаем к цифровому подъездному домофону

Установка адаптера МСЦ достаточно проста. Вы подключаете провода, которые раньше шли к трубке домофона. Четыре провода от видеодомофона также подводите к адаптеру.

Вызывная панель подключается уже непосредственно к адаптеру, как и камера. Для этого на устройстве предусмотрены соответствующие выходы.

  1. Модуль МСЦ обеспечивает все базовые функции работы с домофоном:
  2. Организация двусторонней аудиосвязи с посетителем.
  3. Открытие замка по команде с видеодомофона.

Схема подключения выглядит так:

Подключаем к координатному подъездному домофону

Модуль МСК нужен для работы с координатным подъездным домофоном. Подключение и работа аналогична адаптеру МСЦ, описанному выше.

Схема подключения с использованием МСК выглядит так:

Как работает домофон

Принцип работы координатной системы переговоров и допуска многоквартирного дома:

  1. Набор номера или надавливание на кнопки внешней панели. Сигнал через общий для подъезда блок управления (БУ), коммутатор идет на трубку абонента.
  2. В помещении раздается сигнал, пользователь осуществляет переговоры посредством трубки или переговорного блока, нажимает на нем клавишу разблокировки входа.
Популярные статьи  Какой патрон лучше выбрать для галогеновой лампы?

Коммутатор в координатных системах БУ распознает номер помещения, направляет сигнал именно выбранному абоненту целенаправленно. Последний отвечает на вызов, и, если решает открыть дверь, делает ответную манипуляцию — нажимая на кнопку на блоке (трубке) у себя, чем разблокирует через блок управления замок (чаще магнитный) на двери. У цифровой системы принцип тот же, но только за доставку сигнала отвечает не коммутатор, а микросхема в главном блоке управления.

Знания об устройстве и работе домофона помогут понять, какие части могут сломаться. Чаще всего это:

  • панели (вызывная, абонентская);
  • провода (неправильное подключение, замыкание, отставание контактов, обрыв);
  • блоки питания.

Конструкция домофона

Так же дверь откроется и при нажатии кнопки открывания изнутри помещения. По этому при подключении пользуйтесь инструкцией подключения и подключайте по их функциональному значению, а не расцветке. Подключение вызывной панели домофона нужно делать на высоте 1,5 м от земли.Подключение домофона commax, визит, vizit, элтис, комакс, метаком
Консультанты в магазинах могут рассказать более подробно о многих устройствах, однако лучше обратиться к специалистам, которые занимаются обслуживанием и установкой видеодомофонных систем.Подключение домофона commax, визит, vizit, элтис, комакс, метаком
Ее стоимость невысока а в дальнейшем может пригодиться для передачи дополнительного питания, видео сигнала или управляющих сигналов. Далее размещаете внутри блок управления замком и подключаете к нему провода: Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.Подключение домофона commax, визит, vizit, элтис, комакс, метаком
А сам кабель прокладываем к домофону или щитку в подъезде.
Эти технические устройства являются современным аналогом обыкновенных звонков. Поэтому и с главными задачами они справляются с равным успехом.Подключение домофона commax, визит, vizit, элтис, комакс, метаком

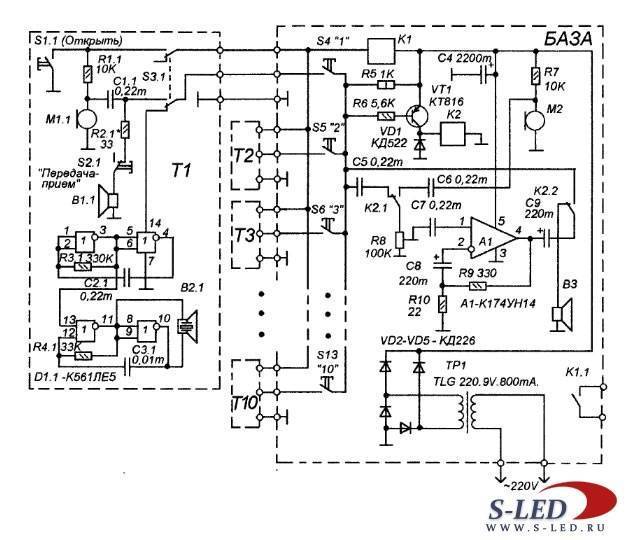

Пример схемы панели вызова В случае серьезной поломки домофона приходится полностью менять систему после выхода нестандартных элементов из строя. Когда такой ключ прикладывался к считывающему устройству, через него пропускался ток фиксированной величины, а микропроцессорная система измеряла падение напряжения на резисторе.
В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Чтобы установить связь, сигнал подается по линии DAT1 к коммутатору.
Монтаж видеодомофона своими руками на примере

Подключение домофона commax, визит, vizit, элтис, комакс, метаком

Что понимается под системой объединения видеодомофона с общем?

Домофон, расположенный в подъезде и квартире, можно объединить и создать между ними синхронную работу. Выполняются сразу обе задачи.

Перед тем как покупать видеодомофон, нужно обязательно узнать, какая модель домофона установлена в подъезде. Видеооборудование выбирается таким способом, чтобы она в самом начале было совмещена друг с другом, в совокупности применяло несколько панелей для вызова и видеокамер.

Чтобы иметь возможность подсоединить домофон с видео нужно иметь:

  • Видеодомофон;
  • Вызывную панель с камерой;
  • Видеокамеру на лестничной площадке (опционально);
  • Еще одна камера снаружи (опционально).

Не все видеодомофоны в базовой комплектации можно соединить с подъездным домофоном без применения дополнительных устройств. Зачастую требуется специальный блок сопряжения, адаптер.

Блок сопряжения

Вызывная панель с видеокамерой используется для визуализации личности и исполняет роль звонка. Аппаратура в совокупности состоит из нескольких видов: наружной части (вызывной панели) и внутренней части (панели видеодомофона):

  • Внутренняя подключается непосредственно в квартире.
  • Наружная ставится в подъезде дома.

Днем есть возможность просмотра общей картины перед подъездом на экране монитора. Ночью лицо человека может хорошо просматриваться только на расстоянии до метра.

Основные поломки и ремонт

Домофонная система представляет собой сложное и высокотехнологическое изобретение, поэтому различные сбои и неполадки в работе не исключены. Чтобы минимизировать вероятность их появления, следует покупать оборудование у официальных поставщиков или проверенных фирм. Также нужно знать, как устранять распространенные поломки своими руками:

  1. Если клавиши работают корректно, но при наборе номера абонента случается сброс, возможно происходит обрыв соединения. Для этого следует оценить исправность линии БВ-КМ.
  2. Если блок вызова не реагирует на нажатия. Это случается при отсутствии электроснабжения. Для устранения сбоя нужно оценить соединение клемм Y1 и Y2. Нормальное напряжение составляет 13-18В.
  3. Замок не открывается ключом и кнопкой. Обычно это связано с проблемами с питанием или блоком вызова.

Как подключить – порядок действий

После изучения схемы подключения, необходимо определиться с местом, наименее подверженным влиянию погодных осадков. Согласно регламентированной инструкции требуется установить вызывную панель и надежно закрепить её болтами типа М5. Соединения осуществляются проводами, количество которых варьируется в зависимости от конкретной модели.

После сборки основной схемы, на каждом из необходимых этажей устанавливаются коммутаторы, которые будут связывать сеть приемных аппаратов в каждой квартире.

При подключении трубок обязательно определите нужный коммутатор, они могут отличаться количеством выводов в зависимости от модели коммутатора. Количество клемм, как правило, указывается последней цифрой в названии модели.

Как прокладывать кабеля?

Провода и кабеля можно проводить с помощью специальных труб из гофры, а также используя пластиковые или металлические трубы.

Первый вариант отлично подойдет, если вам надо протянуть провода снаружи или за стеной из гипсокартона, также дополнительной возможностью будет укладка проводов с помощь кабель-канала.

Под землей лучше всего использовать трубы из полиэтилена с низким давлением и закапывать их стоит примерно на глубины в полметра.

Помните, что при прокладке кабеля для домофона силовые и сигнальные провода не стоит размещать в одном месте, при их близком расположении с большой вероятностью появятся наводки в виде звуковых сигналов во время разговора и помех на видеосвязи.

Вот еще немного советов, которые помогут качественно установить домофон:

Выводы

Выбирая место для установки внутреннего блока, позаботьтесь о том, чтобы он был всегда на виду, или, как говорится, под рукой. В большинстве случаев он монтируется там, где хозяин проводит наибольшее количество времени. Часто можно увидеть домофоны в прихожей.

Если внимательно изучить технические документы, прилагающиеся к устройству, изучить схемы подключения, то установка домофона своими руками не составит для вас особого труда.

Однако сложными охранными системами должны заниматься специалисты, в таких случаях требуется взаимодействие большой команды наладчиков с опытом, доскональным знанием технической базы.
