Что такое пакетный выключатель и для чего он нужен?

Конструкция и характеристики пакетного выключателя (ПВ)

Особенности устройство и назначение пакетных выключателей зависят от технических характеристик этих приборов:

  • высокая надёжность, связанная с быстродействием при гашении электрической дуги;
  • сила тока для однофазного выключателя 10 А и 25 А, для двухфазного – 10 А и 20А при напряжении 220 В;
  • для трёхфазных пакетников предусмотрена работа при напряжении 380 В и силе тока 16 А и 6 А;
  • кулачковые пакетники выполняют роль не только выключателя, но и переключателя;
  • для предприятий с повышенной пожароопасностью и взрывоопасностью подходят выключатели в силуминовой оболочке.

Выпускается достаточно большое количество пакетных устройств для выключения электроэнергии

Чтобы в них ориентироваться и подобрать необходимое следует обратить внимание на заводскую маркировку

Что такое пакетный выключатель и для чего он нужен?

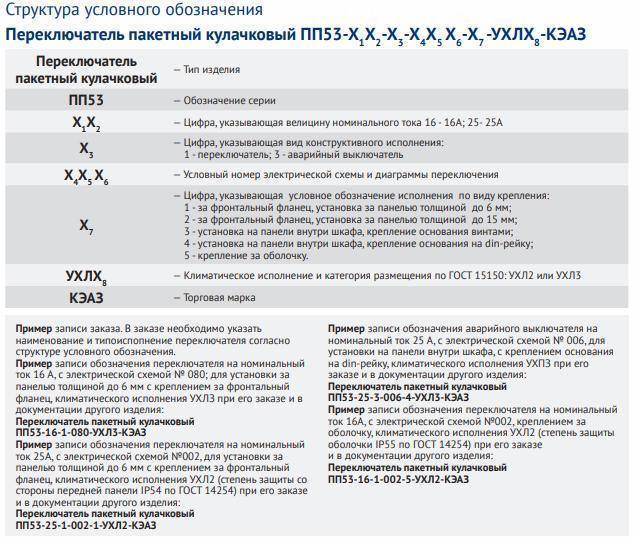

В маркировке указывается:

  • количество полюсов. Может быть одно- , двух- , трёх- , четырёхполюсные;
  • числовое значение силы тока, на которую рассчитан прибор;
  • количество рабочих положений от 1;
  • тип по климатическому исполнению. Обозначается один из таких видов: открытый, закрытый, герметичный, кулачковый, судовой;
  • требования к установке;
  • уровень защиты.

Расшифровка маркировочных обозначений обязательно есть в паспорте прибора. В нём так же указывается материал, из которого изготовлен корпус, и параметры для установки.

Главным отличием пакетика от дифавтомата следует назвать отсутствие возможности отключения первого от местной питающей сети. От значительных перепадов напряжения устройство выходит из строя.

Выключатель пакетный марки ПВ 2 16 обладает относительно небольшими размерами

Раньше пакетниками оснащались все квартиры и индивидуальные дома, так как альтернативы им попросту не существовало, равно как и разработанных методик, при помощи которых выполнялось бы контролирование поступающей в жилище электроэнергии. В наши дни приборы все чаще вытесняются двух- или трехполюсными автоматами.

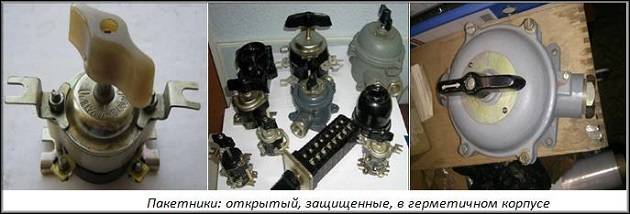

Пакетные выключатели производятся в нескольких исполнениях:

  • открытом;
  • закрытом;
  • герметичном.

Устройства открытого типа ничем не защищены, так как подлежат установке в предварительно организованных местах — металлических ящиках и щитках, иных точках расположения, в которых требуется их монтаж. Такие приборы весьма чувствительны к уровню влажности и пыли, их контакты повреждаются от воздействия твердых частиц.

Защищенные пакетники помещаются в специальную оболочку, служащую также и корпусом устройств. Приборы могут монтироваться вне щитовых ящиков, так как их контакты предохраняются от проникновения грязи и пыли.

Также можно встретить пакетники во взрывозащищенном либо герметичном исполнении. Корпус устройств изготавливается из пластика и алюминия, что обеспечивает долговечную и надежную защиту от воздействия пыли и влаги.

В отличие от приборов в обычном исполнении, герметичные модели могут монтироваться даже снаружи зданий.

Пакетный выключатель в пластиковом корпусе марки ВПКМ 3-40 в герметичном исполнении

Пакетники могут иметь один, два и три полюса. Работают в электросетях постоянного и переменного тока до 60 А при напряжении 380 В и до 100 А при напряжении 220 В. Частота – 50 Гц и выше.

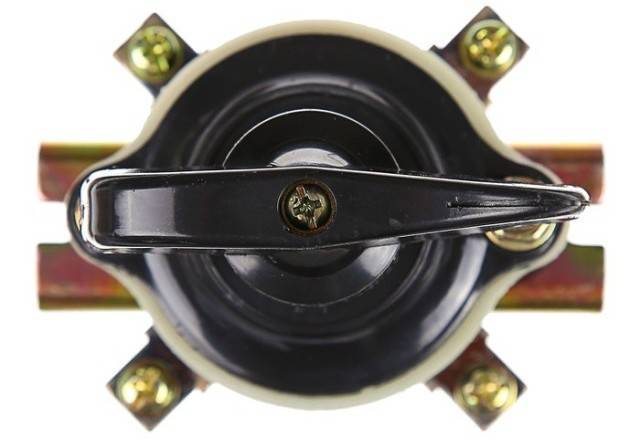

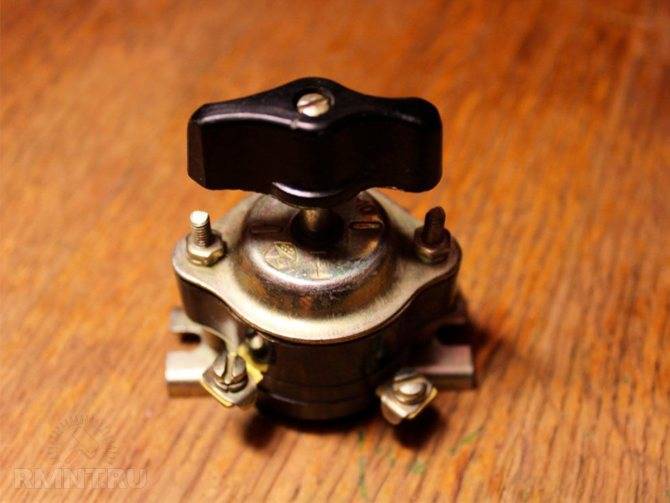

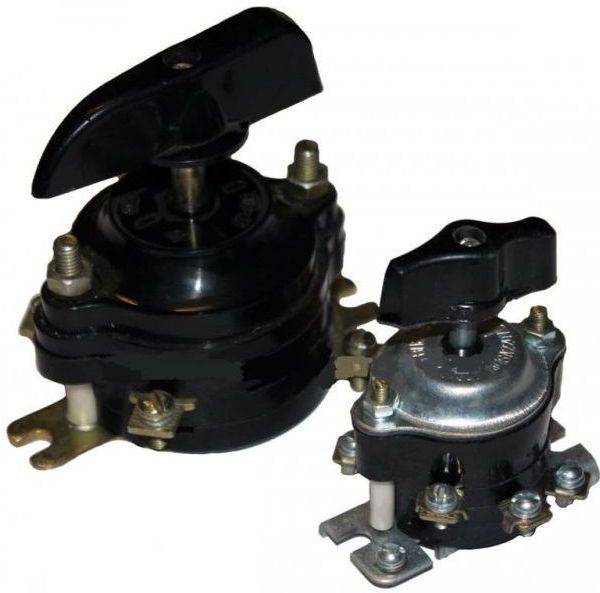

Внешне выключатель пакетный (ПВ) выглядит как небольшой бочонок с ручкой и выводами электрических клемм. Внутри контактная группа и переключающий механизм. Подвижные контакты (из изолированного материала) установлены на втулке квадратного сечения. Находятся они в корпусе. Сам корпус состоит из изолированных шайб, соединяющихся винтами.

Что такое пакетный выключатель и для чего он нужен?

Что такое пакетный выключатель и для чего он нужен? Устаревшим аналогом автоматического выключателя считается так называемый пакетник. Ранее данный аппарат часто использовался для распределения электроэнергии, а в частности полного отключения электричества в квартире.

Из-за своей недолговечности (сгорает при перепадах напряжения), его стали все реже применять для бытовых нужд, однако в производственных целях применение пакетника вполне актуально.

В этой статье мы рассмотрим устройство, назначение и принцип работы пакетного выключателя.

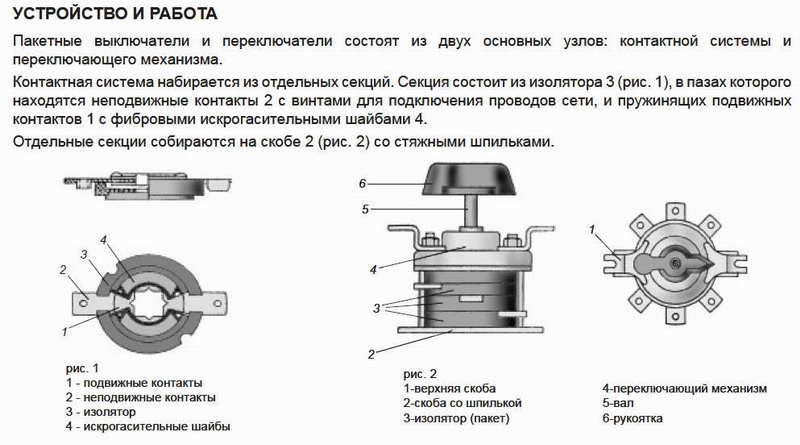

Конструкция

Данный аппарат получил название из-за особенности своей конструкции. Однотипные коммутационные элементы набраны на одну ось и представляют собой единое устройство. На картинке ниже представлена конструкция дискового выключателя пакетного типа.

Корпус из электроизоляционного материала, с пазами для неподвижных электрических контактов, оснащен камерами дугогашения. В центре подвижная шайба из изоляционного материала, с расположенными на ней ножами электродами. Несколько таких элементов располагаются на одной оси, с помощью которой и приводится аппарат в действие.

Ниже на рисунке представлен еще один тип пакетных переключателей — кулачковый, или как его еще называют галетный. Электроизоляционный корпус с расположенными на нем неподвижными и подвижными контактами, подпираемыми пружинами и располагаемые на направляющих изоляторах, которые упираются в подвижную фигурную шайбу, с углублениями под направляющие штырьки.

Подробнее об устройстве пакетника вы можете узнать из данного видео:

Принцип действия

Рассмотрим, как работает пакетный выключатель. Итак, оператор, поворачивая рукоятку, приводит в действие подвижные шайбы. Они в свою очередь, передают движение на контактную группу, в результате чего происходит переключение, контакты размыкаются или замыкаются, в зависимости от начального положения.

Дисковые пакетные выключатели имеют два положения рубильника: включено и выключено. Кулачковый переключатель возможно «запрограммировать» и переключение контактов будет зависеть от положения самого переключателя.

Назначение

Выключатель нагрузки — он же дисковый рубильник, из-за одновременной работы набранных в один корпус коммутаторов часто используют как силовой элемент для отключения нагрузки, электрических машин, силовых цепей. Также пакетник нужен для переключения нагрузки от одной питающей цепи к другой (аварийный ввод резерва).

Кулачковый пакетник используется как управляющий переключатель оперативных цепей. Он подает питание на цепи управления в зависимости от положения переключателя, включая и отключая элементы управления.

Область применения

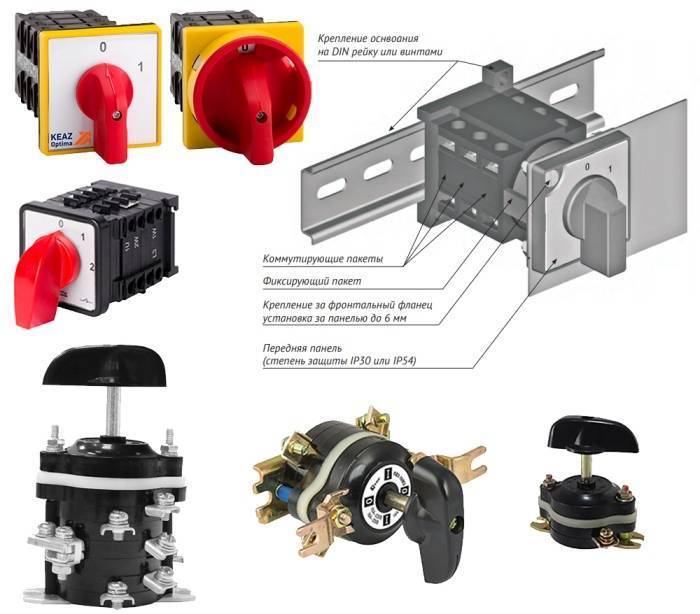

На картинке представлены основные типы пакетных выключателей:

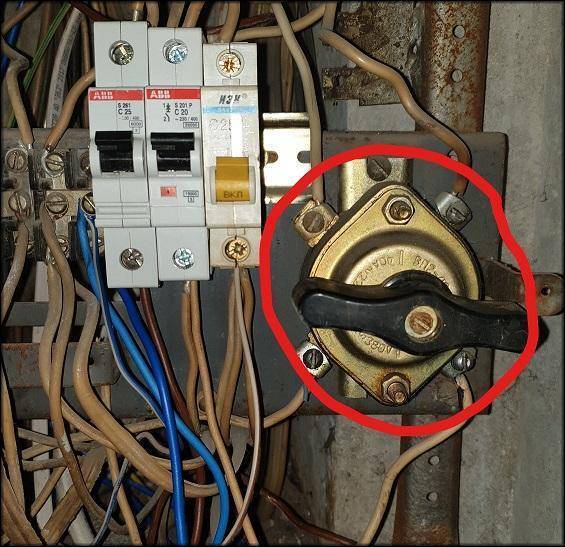

Вы их могли видеть в электрических ящиках и подъездных щитах (выключатели нагрузки). Некоторые модели снабжаются прозрачными смотровыми окошками для визуального наблюдения за состоянием контактов, что позволяет удостоверится в правильном расположении устройства.

Пакетники применяются в пультах управления, оперативного переключения, в подстанциях для снятия показаний величин с удаленной линии, оперативным персоналом.

Помимо этого пакетные выключатели используют в кабинах машинистов электросиловых агрегатов: краны, экскаваторы и прочие механизмы.

С помощью такого переключателя машинист устанавливает скорость и направление вращения силового агрегата, выбирает режим работы, с помощью замыкания группы контактов отвечающего за данный параметр, участок схемы.

Часто на линейных схемах механизмов можно увидеть такое обозначение — командоконтролер. Это положение группы контактов в пакетном переключателе, для управления механизмов путем подачи в определенном порядке на схему управления питания. Для наглядности работы разберем схему управления двухскоростным электродвигателем.

Популярные статьи  Сколько проводов диаметром 1,2 мм нужно, чтобы сделать провод сечением 6 мм.кв.?

На картинке изображена часть схемы переключения обмоток двигателя звезда-треугольник. Кулачковый рубильник — командоконтролер, обозначен буквами SM.

 В положении 1 происходит подача питания на схему, реле KV становится на самоподхват, подавая питание в оперативные цепи не зависимо от расположения ключа контролера. В положении 2 происходит подача на катушку пускателя КМ1, который запускает двигатель по схеме треугольник.

Более детальные обзоры пускателей и способов управления мы рассматривали в других наших статьях. Теперь вы наверняка знаете больше о назначении, принципе работы и устройстве пакетного выключателя!

Будет полезно прочитать:

  • Виды релейной защиты
  • Как подключить тепловое реле
  • Проверка чередования фаз

Особенности конструкции

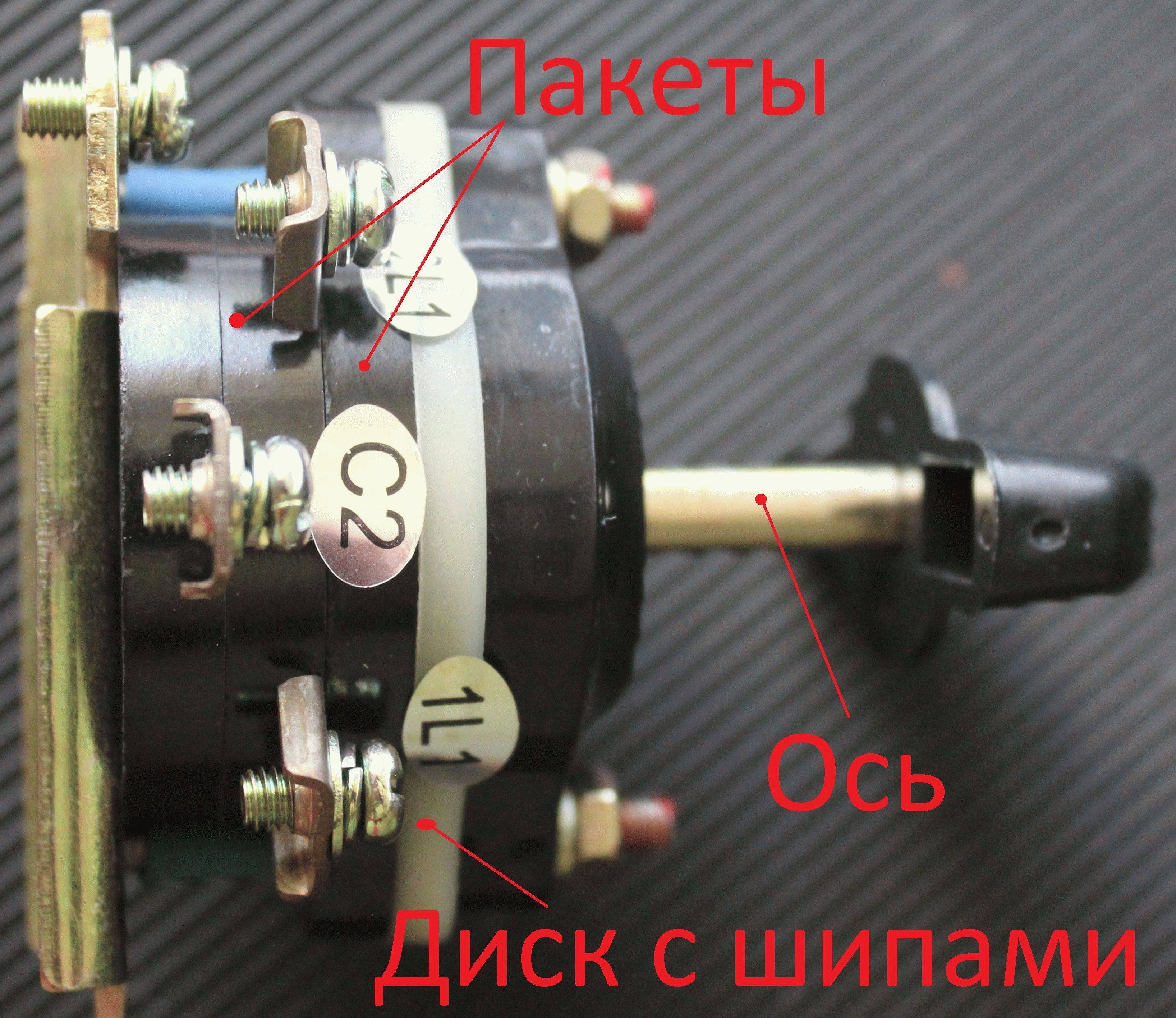

Основными частями пакетника являются контактная группа и переключающееся устройство. Эти два элемента совместно с подвижными контактами помещены в один корпус. В состав приспособления также входят стационарные контакты, соединение и разъединение которых происходит при помощи специальной пружины, управляемой рубильником.

Что такое пакетный выключатель и для чего он нужен?

Принцип работы пакетного выключателя заключается в следующем: при движении рукоятки совершается завод пружины механизма переключения. Посредством этого фигурная шайба вместе с подвижными контактами поворачивается, замыкая или размыкая контакты. Её поворот ограничивает размещённый в крышке упор.

Что такое пакетный выключатель и для чего он нужен?

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Установка и подключение

Подготовительные работы, которые необходимо произвести перед монтажом одноклавишного выключателя при скрытой электропроводке:

  • штробим стены (то есть, делаем канавки для укладки электрических проводов);
  • обустраиваем отверстия с последующей установкой подрозетников и распределительных коробок;
  • прокладываем электрические кабели в соответствии со схемой электроснабжения помещения.

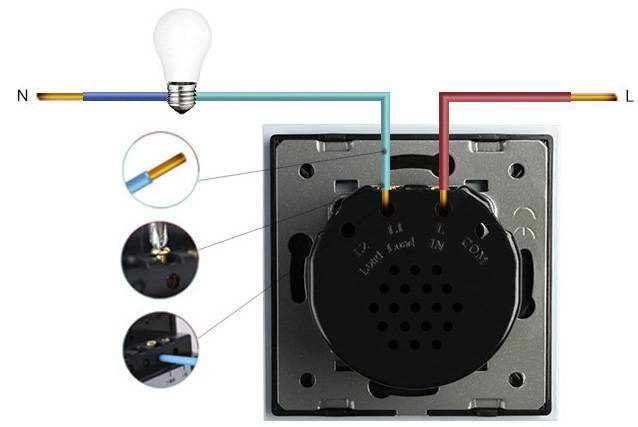

После того, как все предварительные работы произведены, приступаем к непосредственной установке одноклавишного выключателя. Процесс достаточно прост и не требует от исполнителя особой электротехнической подготовки:

Обесточиваем помещение, выключив соответствующий автомат на электрощитке (в современных многоквартирных домах он обычно расположен на лестничной площадке). Пробником (цифровым или с неоновой лампочкой) обязательно проверяем отсутствие напряжения на проводах (чтобы достоверно убедиться, что мы выключили нужный автомат). Освобождаем от изоляции провода на длину около 8-9 мм (при помощи специального приспособления или обычного строительного ножа). Если производитель поставляет выключатель в собранном виде, разбираем его на три составные части (то есть, рамку, клавишу и основной механизм)

Вставляем зачищенные концы проводов в специальные отверстия (если применяем изделие с винтовыми зажимами, закручиваем винты, соблюдая определенную осторожность, чтобы не сорвать резьбу от чрезмерно приложенных усилий)

Что такое пакетный выключатель и для чего он нужен?

С помощью винтов или саморезов крепим рабочий механизм к подрозетнику.

Важно! Излишки проводов аккуратно укладываем в подрозетнике, не допуская при этом сильных перегибов

  • Устанавливаем защитную рамку.
  • Крепим к рабочему механизму клавишу выключателя (обычно достаточно небольшого нажатия).
  • Включаем автомат подачи напряжения на силовом щитке и проверяем смонтированное устройство в работе.
Популярные статьи  Почему падает напряжение на стабилизаторе при подключении нагрузки?

Пакетные выключатели и переключатели

Пакетные выключатели

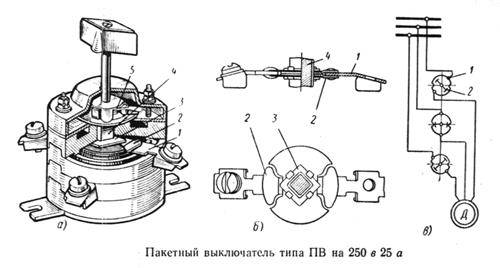

Пакетные выключатели (рис. 16) служат для включения и отключения электрических цепей постоянного и переменного тока до 100 А при напряжении 220 В и до 60 А — при напряжении 380 В.

Пакетные выключатели и переключатели значительно компактнее рубильников. Пакетные выключатели монтируются с выводом на панель только рукоятки, что обеспечивает безопасность работы обслуживающего персонала.

Пакетный выключатель состоит из переключающего механизма и контактной группы; клеммы, несколько неподвижных контактов выступают из корпуса. Подвижные контакты находятся внутри корпуса на втулке квадратного сечения, выполненной из изоляционного материала. Корпус набирается из изоляционных шайб, соединенных между собой стягивающими шпильками. Подвижные контакты поворачиваются рукояткой через пружинный механизм быстрого переключения.

При повороте рукоятки вначале заводится пружина механизма быстрого переключения. Когда усилие, действующее от рукоятки на фигурную шайбу, возрастает до определенной величины, шайба очень быстро поворачивается на четверть оборота до следующего упора в верхней крышке.

Упоры в крышке расположены под углом °. Втулка квадратного сечения, на которой укреплены подвижные контакты, соединена с фигурной шайбой. Одновременно с быстрым поворотом фигурной шайбы происходит поворот подвижных контактов. Последние укреплены в пластинах из фибры, которые выполняют функцию направляющих и обеспечивают быстрое гашение возникающей дуги.

Что такое пакетный выключатель и для чего он нужен?

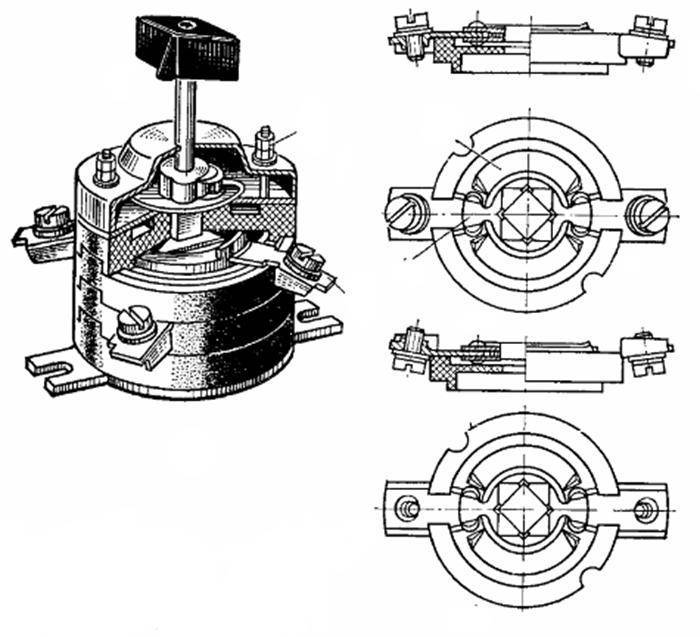

Рис. 16.Устройство пакетного выключателя Фибра под воздействием высокой температуры выделяет большое количество газов. Давление их увеличивается, в результате чего происходит движение газов через щели пакета. Свежий, неионизированный воздух, поступающий внутрь выключателя, способствует быстрому гашению дуги.

Пакетные выключатели

выпускают на токи 10 и 25 А при напряжении 220 В в одно-, двухи трехполюсном исполнениях. Последние применяют для включения трехфазных асинхронных двигателей (например, в универсальных приводах).

В трехполюсном пакетном выключателе

три подвижных контакта расположены между четырьмя изоляционными шайбами. Эти же пакетные выключатели могут применяться и при напряжении 380 В, но допустимая величина тока для них снижается соответственно до 6 и 15 А.

При номинальных величинах тока и напряжения и коэффициенте мощности 8,0 пакетные выключатели выдерживают 20 тысяч переключений. Частота переключений не должна превышать 300 в час.

Для удобства подключения проводов неподвижные контакты расположены не по образующей, а сдвинуты относительно друг друга. Клеммы одного контакта расположены между одними и теми же шайбами диаметрально противоположно. Провода от приемника принято подключать к клеммам, расположенным по разные стороны шпилек.

Поворачивая рукоятку пакетного выключателя на °, можно включать и отключать приемник. Из четырех положений рукоятки пакетного выключателя два соответствуют включенному и два отключенному состоянию приемника.

КОНЦЕВЫЕ И ПАКЕТНЫЕ ВЫКЛЮЧАТЕЛИ

Концевые выключатели (КВ) – замыкают и размыкают электрическую цепь при возникновении и (или)завершении определенного события. Простейшим примером использования такого прибора является всем известная кнопка включения электрического освещения холодильника.

По принципу действия концевые выключатели можно разделить на:

  • контактные (когда событие срабатывания обусловлено механическим соприкосновением двух тел и инициируется возникшим в результате давлением);
  • бесконтактные (как правило, состоят из источника излучения и фотоэлемента или магнитоуправляемых контактов).

Некоторые типы концевиков помимо нормально разомкнутых контактов имеют еще и нормально замкнутые контакты. Вторая пара контактов позволяет осуществлять контроль состояния подключения. Отсутствие сигнала передаваемого через нормально замкнутые контакты говорит о повреждении электрических цепей.

Пакетные выключатели (ПВ) или пакетники – отдельный тип электроприборов. Они предназначены для использования в цепях переменного и постоянного тока. При этом есть существенные ограничения в их применении:

  • в сетях 220V сила тока не должна превышать 100А;
  • в сетях 380V эта же величина ограничена 60А.

К основным достоинствам пакетных коммутаторов можно отнести их компактность относительно рубильников, рассчитанных на ту же мощность. Основные номиналы силы тока, для которых в настоящее время выпускаются такие устройства, составляют 10, 16 и 25 Ампер.

Устройство пакетных выключателей.

Конструкция пакетника включает в себя:

  • контактную группу;
  • переключатель.

Внутри корпуса, на втулке квадратного сечения располагаются подвижные контакты. Сама втулка выполняется из изолирующего материала. Из стенок корпуса выступают клеммы неподвижных контактов. Цепь между ними замыкается поворотом переключателя.

Сам корпус пакетного выключателя выполняется из отдельных шайб, стянутых в монолит с помощью шпилек. Угол поворота ручки регулируется пружиной механизма быстрого переключения и упорами в верхней шайбе переключателя.

ПВ выпускаются в однополюсном, двухполюсном и трехполюсных вариантах. Последние чаще всего применяются для запуска трехфазных двигателей.

Типовой выключатель имеет четыре положения – два положения, в которых цепь замкнута и два положения, в которых электрическая цепь разомкнута. Однако, увеличив количество положений можно получить пакетный переключатель.

Область применения.

В старых домах это один из основных видов выключателя. Но и сейчас в подъездах домов эти электроприборы устанавливают в распределительных ящиках и щитках. Кроме этого они применяются:

  • в пультах управления;
  • на электрических подстанциях;
  • в кабинах машинистов агрегатов, работающих от электричества (башенных кранов, экскаваторов и других электросиловых машин).

Пакетные выключатели и переключатели могут выпускаться в различных исполнениях. Как правило, материал корпуса – пластик или силумин. Количество изоляционных шайб, в зависимости от назначения и коммутационных целей колеблется от 1 до 12, но под заказ можно собрать переключатель практически с любым количеством положений рукояти.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Где сейчас применяется пакетный выключатель

Защитные устройства используются в подстанциях для фиксации показаний работниками. Кроме этого свое применение они нашли в пультах управления оперативного коммутирования. К тому же пакетники используются в механизмах кранов, экскаваторов и других электросиловых оборудованиях.

Что такое пакетный выключатель и для чего он нужен?Пакетный выключатель

При помощи данного устройства специалист может устанавливать скорость агрегата, направленность круговых движений аппарата. Помимо этого машинист подбирает определенный режим производства при помощи соединения группы контактов, регулирующих данный показатель.

Выключатели используются в роли выключателей ввода, распределителей электрического тока, переключателей цепи управления, а также для управления электродвигателями.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

Что такое пакетный выключатель и для чего он нужен?

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

  • Монтажный нож.
  • Отвертки (крестовая и шлицевая).
  • Мультиметр или индикаторная отвертка.
Популярные статьи  Дистанционное управление освещением: модификации ВДУ, примеры схем для реализации

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Что такое пакетный выключатель и для чего он нужен?

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

  • Фазный кабель – белый или коричневый.
  • Нулевой провод – черный, синий или голубой.
  • Проводник заземления – зеленый.

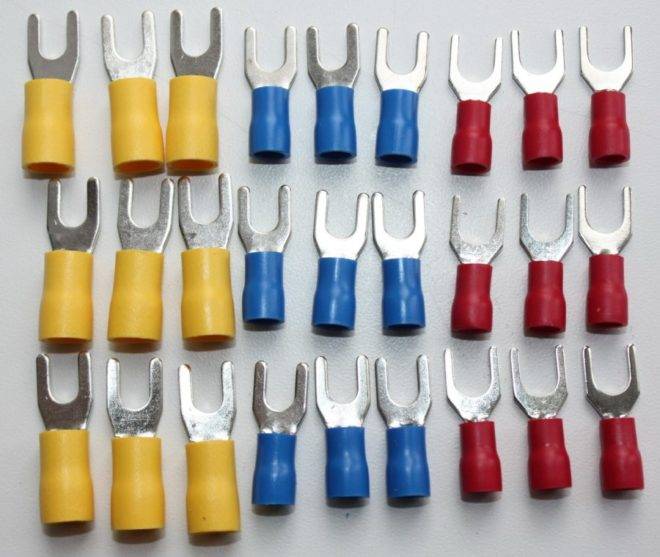

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Что такое пакетный выключатель и для чего он нужен?

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

  • Попадание изоляционного слоя под контактный зажим.
  • Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

Полезное видео

Пакетный выключатель: что это такое и для чего нужен

Пакетные выключатели используют для коммутации электрических цепей. При этом они могут использоваться как в цепях постоянного, так и переменного тока, напряжением в 220, 380 В. Однако люди часто путают и по старинке называют «пакетниками» автоматические выключатели, что в корне не верно. Поэтому давайте разбираться что такое и для чего нужны пакетные выключатели, а также чем они отличаются от автоматических выключателей?

Что такое пакетный выключатель и для чего он нужен?

Определение

Пакетным выключателем называют коммутационный прибор для включения и выключения электрических цепей, собственно для тех же целей, что и рубильники. Такое название он получил из-за того, что состоит из однотипных элементов (пакетов), собранных на одной оси и закрепленных шпильками. Таким образом на производстве из одинаковых деталей можно собрать коммутационный аппарат с любым количеством полюсов (контактных групп).

Для них характерно поворотное движение устройство рукояти управления и контактов, а не перемещающееся вдоль вертикальной или горизонтальной оси, как в тумблерах, рубильниках и автоматах.

Что такое пакетный выключатель и для чего он нужен?

Управление пакетным выключателем осуществляется вручную, то есть он не отключает цепь в случае перегрузки, как это делают автоматические выключатели.

Пакетники бывают разной конструкции и рассчитаны на коммутацию токов различной величины, как вполне бытовые 16А, так и мощные на 200А. При этом срок службы ограничен конструктивными особенностями устройства, так количество циклов включения лежит в пределах 5000-15000 раз.

Устройство

Пакетный выключатель состоит из набора изоляционных пластин и контактных групп, закрепленных на одной оси. Рукоять устанавливается на верхнем конце этой оси и жестко фиксируется в одном из положений. У выключателя обычно два положения («вкл» и «выкл»).

Конструктивно почти аналогичное устройство — это пакетные ПЕРЕКЛЮЧАТЕЛИ, как понятно из названия они нужны для переключения цепей. Обычно у них много контактных групп (пакетов), количество может быть от нескольких до 10-12 штук. На рисунке ниже вы видите пакетные выключатели и переключатели с разным числом пакетов и общее устройство современных изделий.

Что такое пакетный выключатель и для чего он нужен?

У пакетных переключателей может быть больше положений, чем просто «включено» и «выключено», причем в каждом из положений либо поочередно замыкаются контакты, либо замыкаются в какой-либо последовательности или группами для реализации определенных схем переключений. Пример изображен на рисунке ниже.

Что такое пакетный выключатель и для чего он нужен?

При этом в маркировке конкретного прибора указывается его тип (ПВ – выключатель, ПП – переключатель), исполнение, способ монтажа, схема переключения и прочее. Пример расшифровки маркировки изделий отечественного производства (КЭАЗ) приведен ниже.

Что такое пакетный выключатель и для чего он нужен?

Сфера применения

Пакетные выключатели активно использовались в электрощитах квартир для отключения или включения напряжения в квартире. И до сих пор в старом жилом фонде нередко они встречаются. Вариант схемы подключения вы видите ниже.

Что такое пакетный выключатель и для чего он нужен?

Однако, в настоящее время вместо них на вводе используются автоматические выключатели или выключатели нагрузки (аналог рубильников).

Также могут выступать в роли выключателей отдельных цепей больших электроустановок, например, для коммутации питания цепей релейной защиты и прочего. Но в настоящее время сложно аргументировать использование пакетных выключателей в качестве вводных коммутационных приборов в электрощитах.

В то время как кулачковые пакетные переключатели активно использовались и будут использоваться, чаще не в бытовых электроустановках, а на производстве. С их помощью удобно делать схемы переключения цепей, способов управления чем-либо (местное, дистанционное), осуществления реверсирования двигателя и переключения его обмоток (разные скорости или звезда-треугольник при пуске и т.д.) и ряд других сложных задач.

Что такое пакетный выключатель и для чего он нужен?

На рисунке выше приведен пример использования пакетного переключателя для реверсирования трёхфазного асинхронного двигателя — контакты в 1 и 2 положении переключаются так, что изменяется порядок чередования фаз, в положении 0 — все разомкнуты.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
