Необходимо ли делать заземление для подключения мультиварки?

Причины, исключающие монтаж заземления ↑

  1. Если заземление не соединить с водопроводными трубами, батареями, арматурой и другими проводящими частями квартиры, то между подсоединенной к такой проводке техникой и этими частями появится опасное напряжение. Но даже если соединить и заземление получится хорошим, то с этих конструкций выравнивающий ток по заземлению пойдет через всю квартиру. Подобные токи могут быть очень большими, поэтому при нарушении PEN (основного заземлителя) возникнет опасность пожара из-за сверх токов. Но это еще не все. В случае возникновения на корпусе электроприборов напряжения, заземленного посредством батареи или водопроводной трубы, под напряжение попадут все трубы и батареи, в том числе в соседних квартирах. В итоге соседа, который решил налить воду из-под крана может насмерть поразить током! О запрете использования труб написано вПУЭ 1.7.110.
  2. Также нельзя осуществлять имитацию схемы через соединение в евророзетке «нулевого рабочего» с «нулевым защитным» проводником. Это крайне опасно. Нередки случаиотгорания «нулевого рабочего» проводника в щите. А это ведет к тому, что на корпусе компьютера, холодильника и т.д. размещается 220 В.
  3. Единственное исключение составляет заземление «на ноль», которое делается в домах, специально оборудованных под электроплиты. Однако делать это следует лишь после внимательно изучения нулевого проводника на сечение (не менее 16 квадр. для алюминия), а также неразрывность (по ПУЭ 7, пункт 1.7.131). Делать это должен квалифицированный электрик.

Таким образом, мы видим, что в некоторых случаях провести схему в квартире непросто. Если это система TN – C – S либо же TN – S, то заземлить можно и самому (то есть провести провода по квартире). Если же это устаревшая TN – C, то в случае отдельно взятой квартиры не поможет даже опытный электрик. Ее нужно менять во всем доме.

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

  1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
  2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
  3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
  4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
  5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
  6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

  • за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
  • соединяют проводники;
  • берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
  • если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка для нарезки и корректировки труб;
  • дрель или перфоратор;
  • лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

  1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
  2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
  3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
  4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
  5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
  6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Популярные статьи  Можно ли локально решить проблему слабого напряжения в доме, если подходящая трехфазная ЛЭП сильно изношена?

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

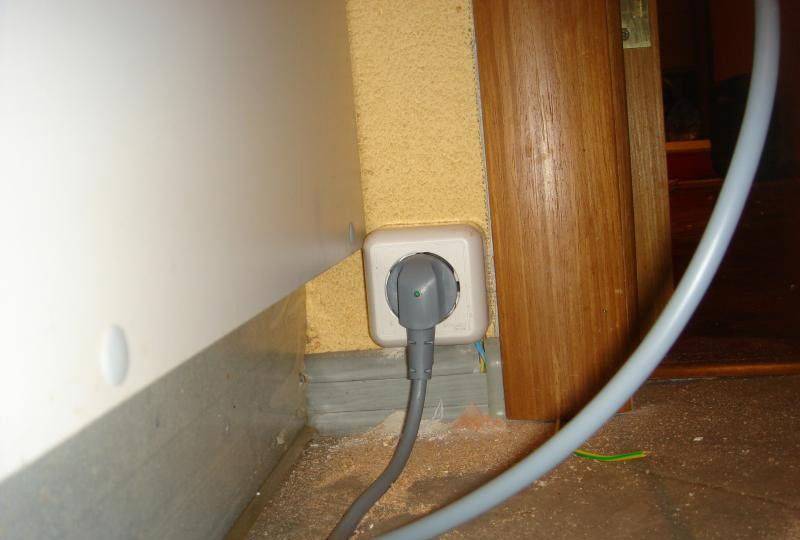

Заземление в городской квартире

Заземление в городской квартире с общим электрощитом на лестничной площадке производится довольно просто. Дело в том, что в этом варианте заземление в доме уже существует и потому к нему надо только добраться. Необходимо открыть электрощиток и найти место, где множество разных проводов присоединены собственно к корпусу электрического щитка. Выглядеть это может так, как показано на фотографии (1,2). Это место соединено с Землей и потому уже заземлено.

Затем необходимо рассчитать необходимую длину и проложить провод по квартире. Затем убирают 2-3 см изоляции с каждого конца провода и разделяют оплетку провода на две части. Между ними вставляют саморез с надетой шайбой для создания плотного контакта в месте его крепления к электрическому щитку. Концы оплетки провода скручивают при помощи пассатижами, как бы оборачивая шуруп.

Затем подготовленный саморез вкручиваем в нужное место электрощитка до упора с некоторым усилием. Теперь провод заземлен и остается только присоединить его непосредственно к электроприбору или другому потребителю заземления. Для этого проводят ту же процедуру с другим подготовленным концом провода до оборачивания самореза проводом. Если надо заземлить компьютер, то сзади на системном блоке находят зону крепления карт расширения, где находятся подходящие места дл заземления. Иногда в системном блоке предусмотрены специальные винты для этих целей. Саморез с проводом прикручивают в металлическому шасси системного блока.

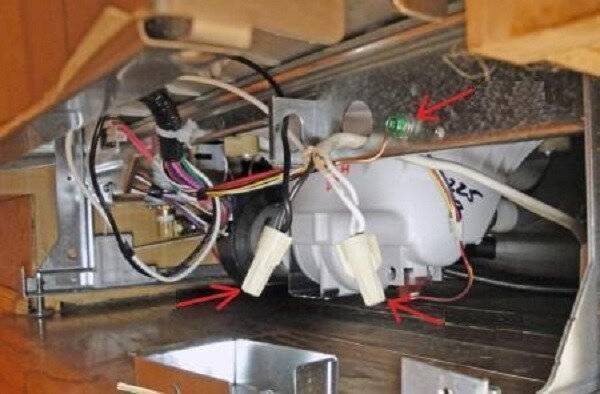

Согласно общепринятым стандартам, на любой электротехнике место для заземления обозначается специальным значком (3 или 4), рядом с которым обычно располагается зажим или крепящий болт. Еще на аппаратуре можно встретить обозначение «Ground» (сокращённо GND), что с английского переводится как «земля». Если никаких обозначений на устройстве нет, то для заземления сгодится металлическое основание корпуса.

Инструкция

Заземлить водонагреватель без проведения строительных работ по монтажу контура можно в многоквартирных домах новой постройки (начиная с 1998 года). В жилье, построенном по старым ГОСТам, придется вносить изменения в проводку, устанавливать устройства защитного отключения (УЗО) или дифференциальные автоматы. В частных домах предусмотрена установка заземляющего контура.

Схема установки заземления: квадрат и треугольник

Помимо защитного действия при электрическом ударе от электрического нагревателя, контур заземления в частном доме выполняет функции по сохранению работоспособности других используемых электроприборов

Немаловажной является функция выравнивания потенциалов (ошибочно в публикациях их называют «блуждающие токи»), что защитит от поражения при одновременном прикосновении человека к двум электроприборам или при возможных «утечках тока» стиральной или посудомоечной машин

Если у вас недостаточно знаний «по электричеству», настоятельно рекомендуем обратиться для установки заземления в специализированную организацию.

  1. Отступают от фундамента дома на 1,5 – 2 метра, размечают и роют траншею в виде равностороннего треугольника со стороной 2 – 2,5 м. Глубина «рва» 50 – 60 см, ширина для удобства дальнейшей работы 40 – 50 см. От треугольника к стене дома готовят траншею для подведения заземляющей шины к электрическому щитку.
Популярные статьи  Почему мог вспыхнуть клеевой пистолет? Старый счетчик или не в нем причина?

Если грунт в месте постройки сухой, песчаный, то делают не треугольник, а квадрат с длиной стороны 1,5 – 2 м. Четыре штыря имеют большую площадь соприкосновения с землёй, чем в треугольнике, что снижает сопротивление контура.

  1. По углам квадрата (треугольника) забивают двухметровую стальную арматуру, диаметр которой от 12 до 14 мм. На поверхности оставляют 10 – 15 см.
  2. Свободные концы арматуры соединяют (сваривают) полосой металла. Толщина полосы 4 мм, ширина не меньше 40 мм. Такую же полоску, приваренную к контуру, выводят на стены.
  3. Если предстоит заземлить несколько приборов, контур из той же полосы проводят по периметру строения.
  4. Траншею засыпают, утрамбовывая грунт. Если проверять сопротивление контура предстоит через несколько дней, то грунт можно пролить водой для лучшей усадки.

Замеры сопротивления проводят при сухой погоде и высохшей земле — так показатели будут достовернее.

  1. В нужных местах к контуру вваривают болты 8-10 мм – в дальнейшем к ним подключают провода заземления, проложенные от электроприборов.
  2. Клемму на приборе, предназначенную для заземления, медным, обязательно одножильным проводником с сечением 4 мм2 или алюминиевым проводником 6 мм2 соединяют с приваренным на шине болтом. Тип присоединения — «под болт».

Правильное подключение бойлера с накопителем в ванной

Корпуса большинства накопительных бойлеров изготавливают из листового металла. В местах пользования водой это представляет дополнительную электрическую опасность.

Поражение током от таких приборов может произойти в двух случаях:

  1. При разрушении нагревательного элемента. В накопительных бойлерах в 95 % им является ТЭН (трубчатый электронагреватель). Плохое качество воды с большим количеством примесей ускоренно сказывается на коррозии, а разрушившаяся трубка способствует контакту воды с фазой проводки. Ток по цепи: фаза – ТЭН – вода – тело человека – трубы канализации – земля, вызывает поражение.
  2. Отгорание фазного провода от клеммных контактов (из-за коррозии или перегорания) грозит его падением на металлический корпус, прикосновение к которому приводит к непоправимым последствиям.

Для снижения опасности бойлер стараются устанавливать в месте, где случайный контакт при приёме душа исключён (под потолком, на достаточном расстоянии от ванны).

Запитывают бойлеры от отдельных автоматов защиты.

Обычные автоматические выключатели (в народе «пакетники») не защищают человека от поражения электрическим током. Срабатывают такие устройства от нагревания сильным током, что служит для сохранения проводки от возгорания при коротком замыкании. Смертельные для жизни значения силы тока в сотни раз меньше параметров автоматов.

трёхжильной проводкой
Если проводка двухжильная запрещено соединять, где либо — в розетке или на колодке — защитный и рабочий ноль.

Как подключить водонагреватель для душа без заземления

Если водонагреватель не имеет в своей конструкции клеммы для подключения земли, то включать воду можно только после обесточивания прибора.

Для использования водонагревателя без «выдёргивания из розетки» устанавливают устройства защитного отключения (УЗО) или автомат (дифференциальный).

Не вдаваясь в особенности конструкции приборов, принцип работы можно описать так.

УЗО (дифавтомат) подключаются одними контактами в питающую сеть, а с другой стороны включены провода прибора-потребителя.

Ток от фазы через нагревательный элемент возвращается на ноль УЗО, на любом участке замкнутой цепи он одинаков. Если в цепи есть утечка — в нашем случае через тело человека на землю — то ток в месте подключения нуля уменьшится, по сравнению с выходящим с фазы. УЗО улавливает разницу и отключает оба провода питания. Для гарантированного предохранения от поражения характеристика номинального отключающего тока УЗО должна составлять 30 мА. Параметр указывается в паспорте УЗО и на корпусе надписью « IΔn 30mA ».

Тарифы по регионам

Тариф каждого из субъектов Российской Федерации заметно отличается друг от друга.

В июле 2019 года электрическая энергия по самой низкой цене подавалась в Иркутской области. Стоимость её составила – 1,06 руб. за киловатт-час. В сравнении с первым полугодием, повышение в регионе составило 5%.

В Чукотской автономии рост цен не произошел, видимо, потому что там и так самый высокий по стране тариф – 8,2 руб. за киловатт-час.

Менее трёх рублей стоит электроэнергия в Крыму, Чечне, Дагестане, Тюмени, Красноярске, Оренбурге, Новосибирске, в городе Чита.

Область или регион Стоимость, руб.
Иркутская область 1.06
Республика Хакасия 2.08
Красноярский край 2.37
Республика Дагестан 2.48
Новосибирская область 2.56
Чеченская республика 2.62
Мурманская область 2.68
Республика Крым 2.7
Тюменская область 2.78
Ханты-Мансийский автономный округ – Югра 2.78
Ямало-Ненецкий автономный округ 2.78
Оренбургская область 2.94
Забайкальский край 2.99
Республика Башкортостан 3.01

Выше планки в три рубля платят в Уфе — республике Башкортостан. От 3 до 4 рублей за кВт/час стоит электрическая энергия, например, в Ульяновске, Казани, Нижнем Новгороде, Екатеринбурге, ЕАО, Кемеровской и Кировской областях.

Область или регион Стоимость, руб.
г. Севастополь 3.11
Челябинская область 3.14
Чувашская республика 3.25
Кемеровская область 3.28
Курганская область 3.32
Томская область 3.36
Республика Карелия 3.38
Пензенская область 3.39
Саратовская область 3.43
Республика Тыва 3.46
Республика Ингушетия 3.47
Республика Мордовия 3.51
Ярославская область 3.56
Липецкая область 3.56
Нижегородская область 3.58
Брянская область 3.6
Амурская область 3.64
Республика Марий Эл 3.66
Приморский край 3.68
Воронежская область 3.68
Ульяновская область 3.68
Кабардино-Балкарская республика 3.69
Удмурдская республика 3.69
Орловская область 3.74
Смоленская область 3.78
Кировская область 3.79
Курская область 3.8
Область или регион Стоимость, руб.
Тамбовская область 3.82
Ростовская область 3.83
Еврейская автономная область 3.85
Белгородская область 3.86
Омская область 3.86
Свердловская область 3.89
Алтайский край 3.92
Пермский край 3.92
Республика Бурятия 3.931
Карачаево-Черкесская республика 3.94
Республика Северная Осетия — Алания 3.95
Самарская область 4
Калининградская область 4.05
Ленинградская область 4.07
Сахалинская область 4.09
Тульская область 4.14
Волгоградская область 4.17
Тверская область 4.23
Новгородская область 4.24
Псковская область 4.25
Ивановская область 4.28
Костромская область 4.32
Владимирская область 4.37
Рязанская область 4..38
Хабаровский край 4.43
Вологодская область 4.44
Ставропольский край 4.48
Санкт-Петербург 4.53
Республика Калмыкия 4.59

Более пяти рублей стоит электроэнергия в Ненецком автономном округе, в Московской области, в Якутии. Самая высокая цена на Камчатке, в Магаданской области и на Чукотке.

Область или регион Стоимость, руб.
Республика Коми 4.6
Калужская область 4.6
Краснодарский край 4.61
Республика Адыгея 4.61
Астраханская область 4.72
Архангельская область 4.77
Республика Алтай 4.98
Ненецкий автономный округ 5.09
Московская область 5.29
Москва 5.38
Республика Саха (Якутия) 5.89
Камчатский край 6.686
Магаданская область 7.49
Чукотский автономный округ 8.2

В России, богатейшей по энергоресурсам стране, потребление электричества остается одной из самых дорогостоящих коммунальных услуг. Несмотря на это, эксперты выступают с прогнозом, что нынешние тарифы будут приемлемыми для большинства россиян.

Опубликовано:
22.10.2019
Обновлено: 08.11.2019

Отличия зануления от заземления

Способы заземления и зануления обладают разным защитным действием. Зануление обеспечивает мгновенное срабатывание автоматических выключателей при замыкании фазы на корпус. При этом происходит обесточивание подключенных потребителей электроэнергии, например, станков, трансформаторов.

Но это не спасает человека от воздействия тока утечки, а также при обрыве нулевого проводника на корпусах электрооборудования появится напряжение. В связи, с чем зануление в чистом виде не используется.

Популярные статьи  Проводим освещение в сарай: нормы и требования, инструкция

При этом в электрооборудовании с четырехпроводной сетью с глухозаземленной нейтралью и нулевым проводом напряжением до 1000В зануление является основным средством защиты.

Реализация схем зануления и заземления имеет ряд отличий. Одно из основных – для заземления необходимо использовать кабели с отдельной жилой. Сечение PE-проводников может быть меньше сечения фазовых, а их изоляция всегда имеет желто-зеленый цвет.

Одно из основных преимуществ при реализации зануления – применение более дешевого кабеля. Преимущества заземления — оно работает всегда, не требует частого контроля качества соединения, достаточно раза в год.

Соединение нуля с «землёй» (зануление) в частном доме или квартире не только не обязательно, но и может быть небезопасным. Если нулевой провод отгорит или оборвется в этажном щите, то на бытовые устройства, работающие от 220 В, поступит напряжение гораздо большой величины, что приведет к выходу их из строя, к тому же на их корпусах появится опасное напряжение.

Под «землёй» здесь имеется в виду проводник, подключенный к корпусам электроприборов и заземляющим контактам розеток.

Для обеспечения наибольшей безопасности, можно рекомендовать устройство зануления и заземления одновременно. Для этого реализуется система TN-C-S — заземление и разделение нуля на вводе в дом, во вводном общедомовом электрощите ВРУ.

Правила безопасности при установке устройств защиты

Работа электрика связана с опасностью поражения электрическим током

Поэтому большое внимание стоит уделять технике охраны труда. Правила безопасности предписывают:

Электромонтажные работы нужно выполнять с полным снятием напряжения. Желательно обесточить весь щиток, чтобы случайно не дотронуться до токоведущих частей или не сделать короткое замыкание. Дома соблюсти данное условие в большинстве случаев нетрудно.
Нельзя в качестве заземления использовать металлические трубы (например, отопления или водоснабжения), арматуру в стенах и другие, не предназначенные для этой цели конструкции. Иначе можно получить удар электрическим током.
Для подсоединения проводов нужно использовать заводские шины или клеммы: по ПУЭ соединение и наращивание жил скруткой запрещено.
По правилам замену или установку автоматов должны выполнять два человека, один из которых будет наблюдающим

Особенно это важно соблюдать при неполном снятии напряжения: когда рядом расположены токоведущие части.
При включении автоматов, необходимо отворачивать глаза от щита в сторону. Это при возникновении короткого замыкания поможет защитить их.

Наличие сетевого напряжения можно проверить следующими инструментами:

  • вольтметром (мультиметром);
  • двухполюсным индикатором;
  • индикаторной отверткой;
  • При отсутствии вышеперечисленных приборов можно использовать лампу на 220 В, вкрученную в патрон с двумя подсоединенными проводами.

Есть случаи, когда полностью снять напряжение нет возможности: правилами допускается работать вблизи токопроводящих элементов. Тогда следует токоведущие части прикрыть диэлектрическим (непроводящим) материалом, например, сухим картоном, листом текстолита.

УЗО отключает напряжение при наличии замыкания на землю. Но если прикоснуться к фазе и нулю, то устройство не сработает. При самостоятельном монтаже автоматов нужно всегда соблюдать схему и технику безопасности. Устанавливать УДТ и автоматы лучше доверить лицам с соответствующей группой электробезопасности и имеющим допуск на проведение данного вида работ.

Выбираем схему заземления

При организации заземления для частного дома или загородного участка используют только 2 схемы.

схемы заземления

А именно: TN-C-S или TT. Ко многим домам частного сектора подходят двухжильные жилы кабеля, которые передают напряжение 220 вольт, также могут подходить четырех жильные кабеля, с напряжением 380 вольт.

Если подходит 4 жильный кабель, то в его конструкции есть жила, которая является защитным проводником, то есть, она предназначена для заземления и нуля. Но такие кабели не обеспечивают защитой от поражения током в случае пробоя изоляции. По такой причине практически все опытные электрики рекомендуют заменить старые двухжильные кабели, на новые 3 жильные, для 220 вольт, а 4 жильные, на 5 жильные для получения напряжения в 380 вольт.

Организация получения электричества используя трехжильные кабели, начинается с разделения жил на нейтральные и проводниковые. Проводят такую манипуляцию во время подключения в электрическом щитке до подключения к счетчику. И в зависимости от метода разделения получают одну из 2 схем.

Данный способ заземления рекомендован для подключения бойлера или водонагревателя.

TN-C-S схема

Изучив материал о том, как правильно сделать заземление на даче и в частном доме и выбрав представленную схему, для организации заземления, важно обратить внимание, что подобная система требует установки устройства аварийного отключения и дифавтоматов. Если в схему не включить такие устройства, заземление не будет выполнять своих функций

Используя эту схему, нужно знать, что контуру необходимо подключать, даже арматуру фундамента, поэтому шин для заземления, нужно брать с большим запасом.

Организация данной схемы проводится с помощью разделения кабеля на нейтральные и жилу заземления, для этого, необходимо 3 шины, одна, из которых будет земляная, другая диэлектрическая и третья будет выполнять расщепительную функцию для подключения напряжения.

Металлическую шину фиксируют на корпусе распределительного щитка, но с качественным контактом. Чтобы обеспечить качественный контакт, на месте соединения очищают краску.

Диэлектрическую шину, устанавливают на рейку фиксации автоматов, но нужно добиться, чтобы жилы не пересекались между собой.

Подключение выполняется таким образом:

  • проводник, который приходит с линии, заводится на расщепительную шину;
  • на эту шину подключаем и провод с контуром заземления;
  • далее с одного разъема, медным проводом ставится перемычка на земляную шину;
  • с последнего незанятого разъема делается перемычка на нулевую жилу или шину нейтрали.

Таким образом мы провели подключение контура по рассматриваемой схеме, теперь можно подключать кабель питания

При таком подключении важно соблюдать технологию и следить, чтобы не пересекалась жила нуля и земли

Заземление по системе TT

Подключение схемой ТТ выполняется легче чем предыдущей. От основной линии электричества, со столба к щитку подходят всего 2 кабеля. Один из них является фазой, а второй нулем. Жила с напряжением используется как фазная, а защитная крепится к шине с нулевым проводником и считается нулем. Таким образом, на шину заземления подается проводник, от сконструированного контура.

К недостатку данной схемы относят, тот факт, что контур выполняет функцию защиты, только тех приборов, которые предусмотрены для использования с заземлением. Если есть техника, которая оснащена двухжильными проводами, то в случае пробоя изоляции прибор окажется под напряжением.

Если даже корпус приборов заземлять отдельными кабелями, на корпусе останется напряжение, по этой причине большинство пользуются именно первой схемой, так как она является более надежной и более безопасной.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
