Как сделать лазерный уровень своими руками?

Содержание

Как пользоваться лазерным нивелиром при поклейке обоев

Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.

При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.

https://youtube.com/watch?v=wJ_uerPSmRQ%3F

Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.

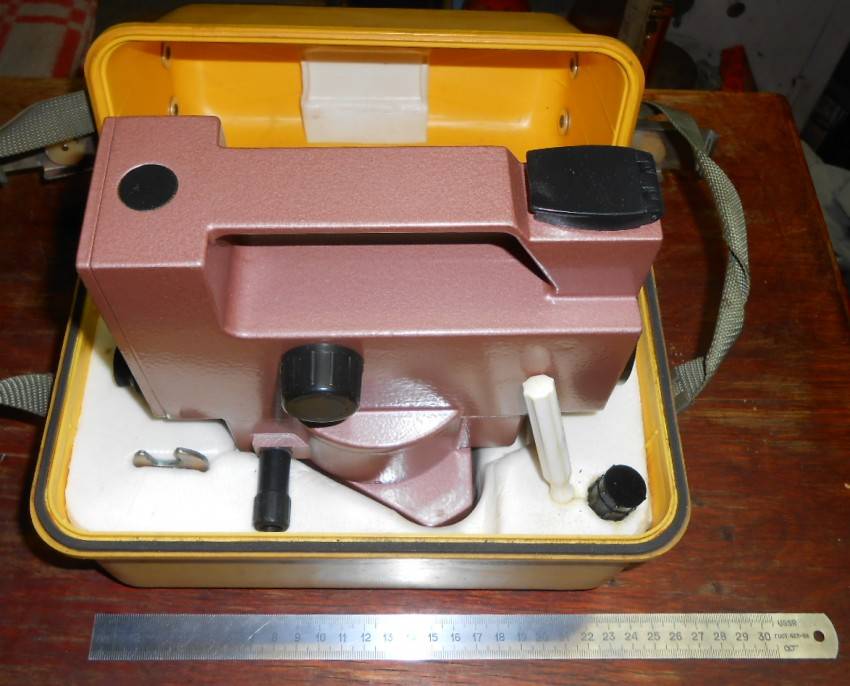

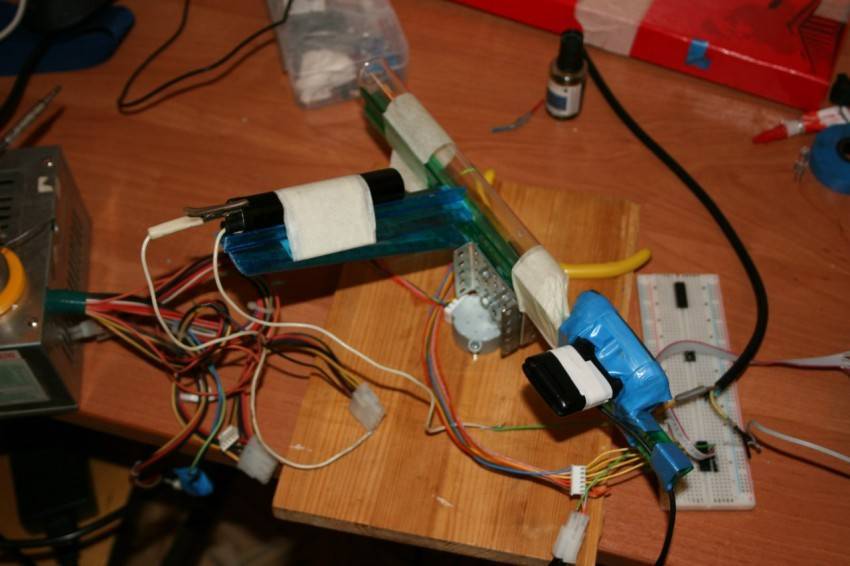

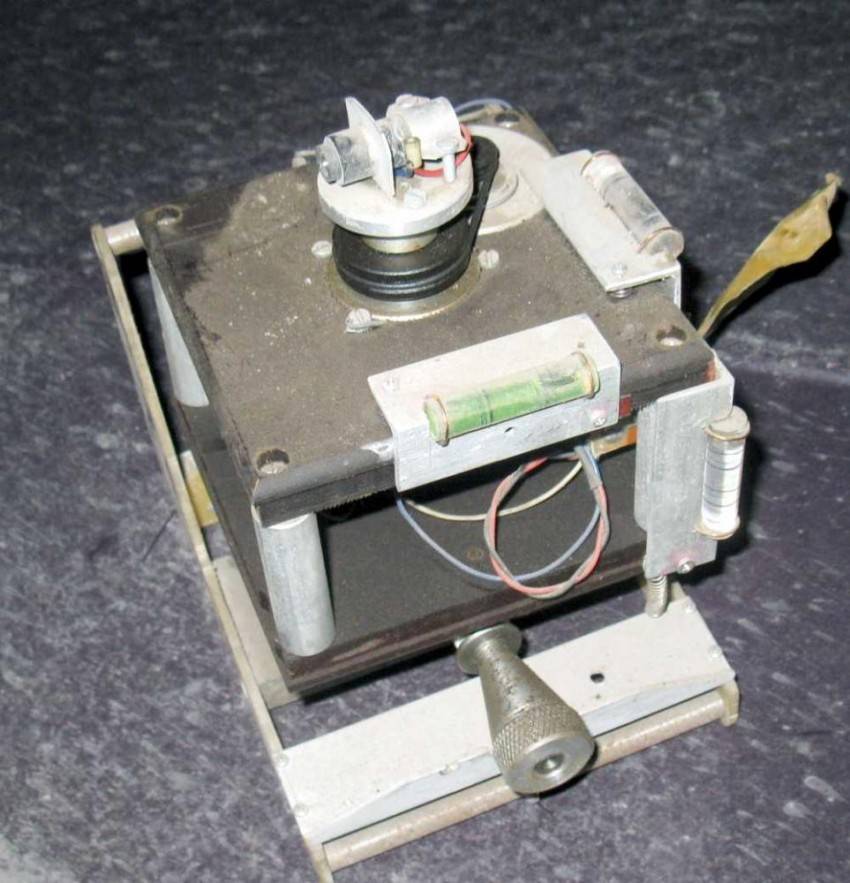

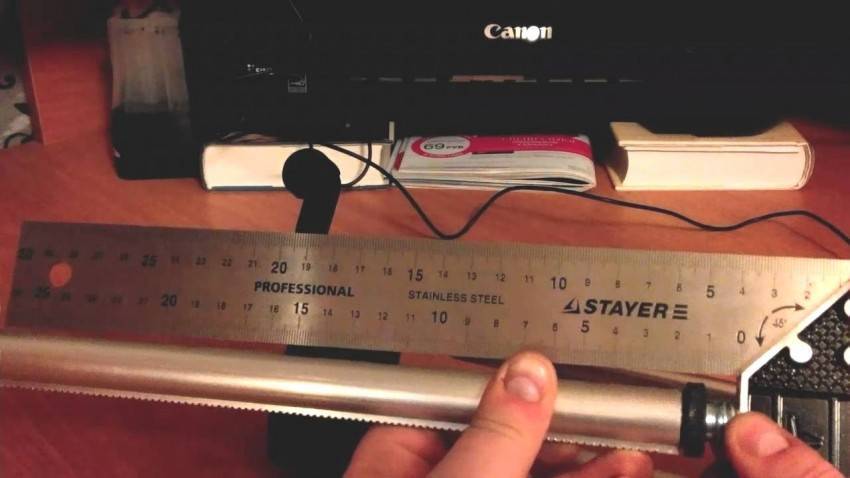

Фото нивелира своими руками

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

Определение качества устройства

Посредством лазерного уровня, созданного своими усилиями из указки, можно проводить разметку любого помещения, но лучше всего учитывать условия слабой освещённости, чтобы луч света хорошо определялся. В начале работы устройство нужно прикрепить с помощью верёвки на середину комнаты, в которой проводятся строительные работы. Уровень, сделанный своими руками, поворачивается в определённую сторону, после на нём помечается общее расстояние длины луча, далее крепится палка, на которой очень просто выполнять разметку.

После окончания таких процедур распорный отвес можно направить в любую нужную пользователю сторону, где и проводятся соответствующие отметки (он будет самовыравниваться). При этом если положение главной опоры будет фиксированным, то все отметки на поверхности будут располагаться на одном уровне. После разметки главных точек, их можно совместить со строительным шнуром, по которому строительным метром можно отложить нужные отметки.

Изготовление указки с лазером

Если посчитать все затраты на телескопическую штангу для лазерного уровня, то человеку придётся потратиться лишь на приобретение указки. Все дополнительные детали можно создать самостоятельно из подручных материалов, которые можно найти в любом доме. Главной задачей при создании прибора станет такое крепление специальной указки, при котором она сможет вращаться в любую сторону

Для начала важно подготовить специальные части будущего устройства:

  • самовыравнивающая лазерная указка;
  • строительный шнур;
  • простая дрель с работой от электричества;
  • брусок дерева с соотношением сторон 25 на 25 сантиметров и длиной 5 метров;
  • специальная опора в виде палки для установки устройства.

Для конструирования лазерного указателя пропила своими руками нужно соблюдать некоторые простые действия:

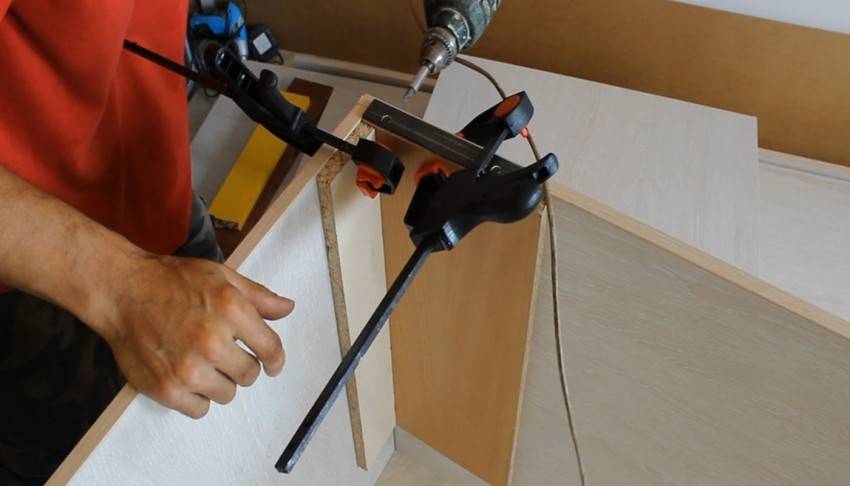

  1. В подготовленном деревянном бруске с двух сторон сверлятся несколько параллельных дырок. Одна из них нужна для крепления указки, а вторая для проведения строительного шнура.
  2. После того как устройство лазера будет установлено на место, завязывают верёвку, которая нужна для подвешивания устройства над нужным строением. Отверстие создаётся с обратного конца бруска так, чтобы шнур смог легко проходить через него.
  3. В проделанную дырку вставляется специальная верёвка, которая крепится к брусу и хорошо затягивается.
  4. Опорой в этом случае может служить любая удобная полка, включая простую лопату, воткнутую в грунт на участке.

Назначение и классификация приборов

Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.

Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.

На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:

  • подставка в виде штатива;
  • магнитные крепления;
  • кронштейн;
  • специальные крепящие ремни.

Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:

  1. Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
  2. Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
  3. Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.

Поверка нивелира что это и зачем необходимо проводить

Часто поломки прибора являются скрытыми, то есть, нивелир исправно проецирует плоскости, но при этом они искаженные и неточные. Такая неисправность обнаруживается не сразу, и можно выполнить большой объем работ, и только после обнаружить, что лазерный уровень «врет». Чтобы предотвратить такие виды неисправностей, следует регулярно выполнять поверку. При этом не понадобится сдавать инструмент в мастерскую или сервисный центр на поверку, так как реализовать поставленную задачу можно самостоятельно.

Популярные статьи  Можно ли прокладывать трубки для кондиционера в кабельной шахте?

Как самостоятельно поверить лазерный нивелир? Для начала следует включить его, а затем выполнить ряд следующих несложных манипуляций:

  1. Установить нивелир ближе к стенке в комнате, и спроецировать луч на противоположную сторону
  2. Развернуть прибор, и сделать отметку на стене, возле которой находится уровень
  3. Переместить устройство ближе к противоположной стене, и совместить луч лазера с отметкой
  4. Как только луч лазера будет совмещен с отметкой на ближайшей стене, следует его повернуть и проверить, совпадает ли проецируемая линия с разметкой на противоположной стенке

Прибор считается точным, если луч ложится ровно на отметку. Допускается незначительное отклонение, которое может свидетельствовать о погрешности инструмента. Погрешность зависит не только от стоимости нивелира, но еще и от дальности проводимых измерений. Чем дальше находится прибор от поверхности, на которую проецируется луч, тем больше значение неточности.

Читать также: Управление мощностью на симисторе

Кем и как проводится юстировка?

Если внимательное прочтение инструкции и попытки самостоятельно настроить прибор к желаемым результатам не привели, следует обратиться в специализированные метрологические сервисные центры, имеющие сертификаты и лицензии на выполнение таких метрологических процедур как поверки и юстировки.

Как сделать лазерный уровень своими руками?

Лицензии и сертификаты государственного образца о допуске к определенному виду работ в геодезической деятельности подтверждают качество выполняемых работ и оказываемых услуг, а также соответствие требованиям и государственным стандартам используемой материальной базы и необходимую для проведения работ квалификацию специалистов.

Как сделать лазерный уровень своими руками?

Как исправить западание кнопок

Если у лазерного уровня западают кнопки или они перестали переключаться, это происходит потому, что при регулярном использовании на них слишком сильно надавливали. Выполнить ремонт можно самостоятельно. Нужно разобрать прибор и припаять отошедший контакт при помощи специального устройства — паяльника.

Совет! Для того чтобы припой не отпал при дальнейшей эксплуатации, работу выполняют с использованием особого припоя. Основное составляющее вещество — флюс.

Лазерный уровень требует к себе очень бережного отношения. Поэтому если в процессе использования вы обнаружили дефекты, то следует сразу попробовать устранить их. Незначительные работы вы сможете выполнить самостоятельно. Но в случае серьезной поломки обратитесь к специалистам. Если вы ничего не понимаете в подобном ремонте, это будет лучше. В противном случае вы не только не отремонтируете изделие, но и ухудшите его. А покупать новое обойдется гораздо дороже, чем ремонт в сервисном центре. В любом случае решать только вам. Удачи!

Все построители плоскостей имеют определенную погрешность в пределах допуска. Обычно для дешевых моделей это 0.5мм/1м. Для 3-4метровой стены набегает 2-3мм разбег. А если выкладывать плитку в ванной, то с таким уровнем расхождение по 4 стенам приведет к нестыковке швов на 5-6мм. Более дорогие модели от 7-8тыс. руб имеют более меньшую погрешность, от 0.2 до 0.05мм/1м. Конечно они и луч дают равномернее и шире угол. Но и дешевый уровень надо отъюстировать и сделать это очень просто.Рассмотрим юстировку на примере самого дешевого китайского уровня из леруа, который даже в допуск 0.5мм/1м не попадал. На всех уровнях есть регулировочные винты. Вкручивая или выкручивая винты, мы изменяем положение центра тяжести маятника и изменяем настройку уровня.

Разобрать очень просто. Откручиваем саморезы нижнего основания. Снимаем клещами стопорное кольцо. Можно нитками растянуть. Откручиваем дно и раскручиваем корпус. Для удобства я дно прикрутил одной к половинке и так настраивал.Первым делом надо проверить уровень горизонтальной линии. Ставим на основание или на штатив прибор. С правой стороны луча делаем на стене отметку уровня. Поворачиваем прибор вправо, чтобы левый край луча попадал в это отметку. Если расходится, то надо регулировать уровень горизонта, боковым винтом. После нескольких итераций левый и правый край луча должны попадать в одну и ту же метку. Горизонт выставлен.Вторым шагом надо настроить плоскость, луча. Берем большую комнату, можно длинный коридор. От одной стены направляем горизонтальный луч на другую стену. Ставим отметку №1, разворачиваем луч на ближнюю стену и так же ставим отметку №2. Затем переносим штатив к противоположной стене, выставляем высоту штатива что бы попасть в метку №1, затем поворачиваем прибор и смотрим куда попадает луч. Плоскость горизонтального луча регулируется передним винтом. После каждой регулировки метки рисуются заново. Первые метки поставлены криво. Поэтому каждый раз делаем новые отметки и сравниваем. Настраиваем до тех пор, пока луч не будет попадать в обе метки, от любой стены. Таким образом мы имеем гарантию, что плитка положенная на противоположных стенах будет на одинаковой высоте.Третьим этапом проверяем вертикальный луч. У меня он был завален и не перпендикулярен горизонтальному. Откручиваем винты, фиксирующие вертикальный датчик, расшатываем клей и прокручиваем датчик в нужную сторону. Затягиваем, проверяем по отвесу из веревки. Тут попасть сложнее. Руками проворачивать на сотые доли угла трудно. Но с некоторой попытки удастся попасть.

Затягиваем винты и еще раз проверяем горизонт. Я свой выставил с точностью горизонта 0.5мм/10м=0.05мм/1м, вертикаль 0.5мм/2.5м= 0.2мм/1метр. Получилась точность на уровне дорогих приборов.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

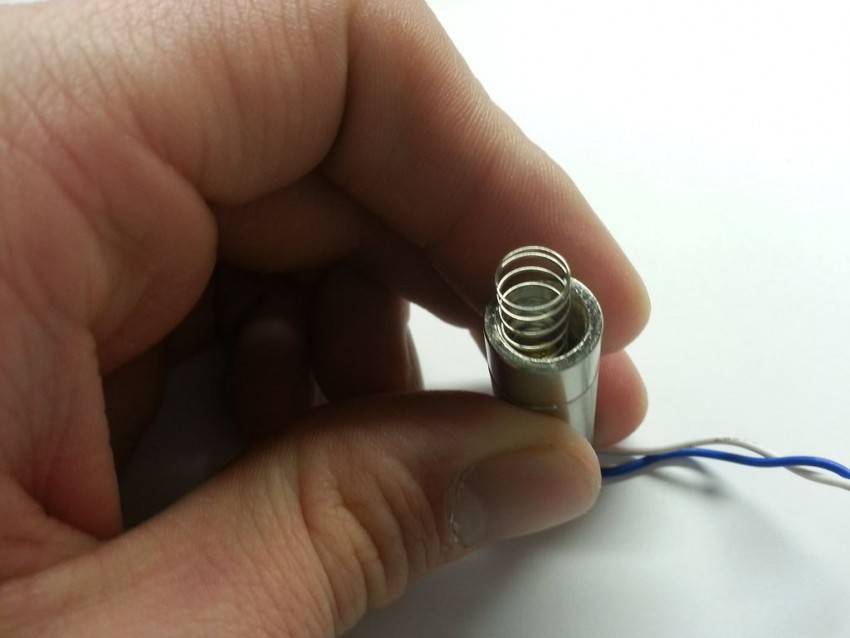

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

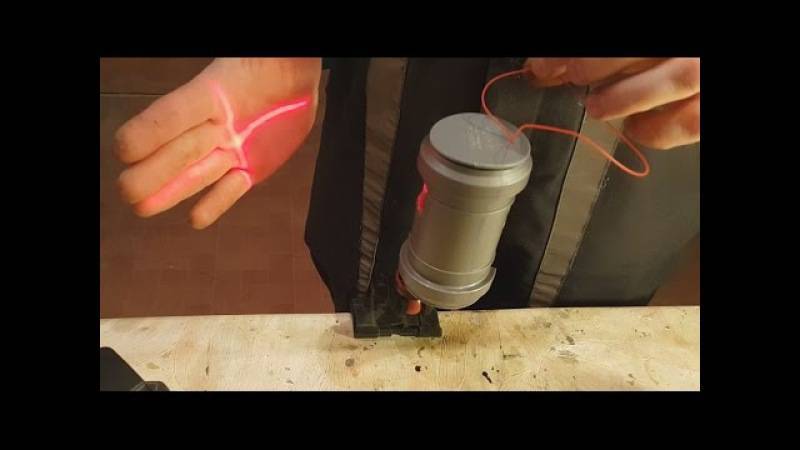

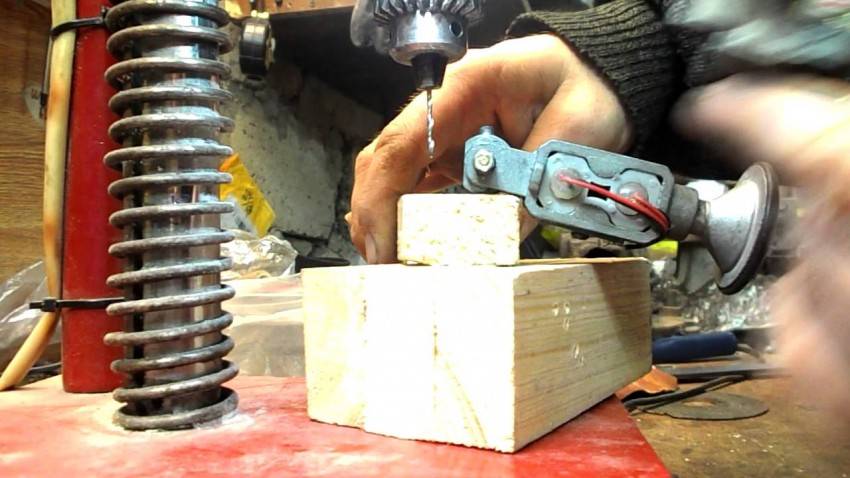

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

  • Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
  • На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
  • Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Популярные статьи  Водяные конвекторы отопления — преимущества, классификация

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

  1. – очень низкая стоимость
  2. – проецирует видимые лазерные линии на стены, а не точку
  3. – самоустанавливающийся механизм
  4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

  • – долго устанавливается, так как нет магнитов снизу
  • – маленькая развёртка лучей
  • – кропотливая работа
  • – имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

  1. 1. магазин
  2. 2. магазин
  3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
  4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Как сделать лазерный уровень на треноге

При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, но на самом деле крепление элементарно делается с помощью хомутов, проволоки или даже скотча.

Как сделать лазерный уровень своими руками?

Самым сложным моментом является правильная ориентация луча лазера. Для этого между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.

Как сделать лазерный уровень своими руками?

Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.

Калибровка лазерного уровня

Чтобы настроить лазерный уровень, придется вскрыть его корпус. В зависимости от модели, это делается разными способами. Перед началом работы рекомендуется поискать наглядные материалы от людей, которые уже делали демонтаж того или иного изделия. Есть несколько полезных советов.

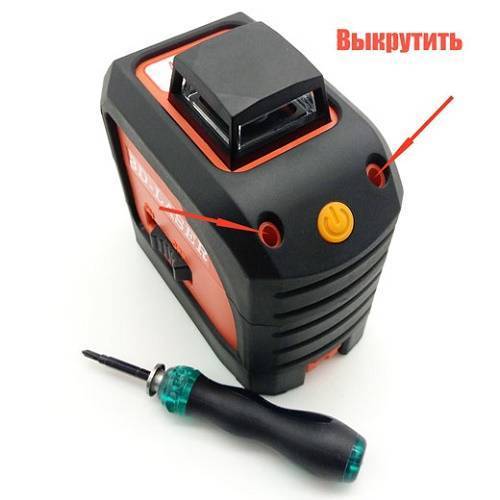

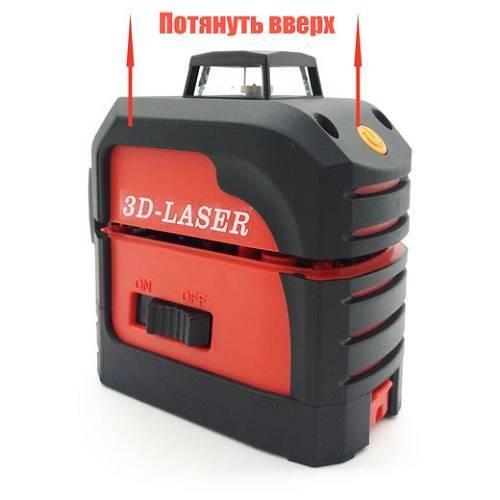

Шурупы корпуса нужно выкручивать осторожно, плавным усилием. Для снятия уплотнительных колец не стоит применять клещи

Элементы можно разблокировать, наматывая капроновую нить в щель на стыке деталей.

Корпус на защелках не стоит разбирать отверткой или приложением усилий

Фиксирующие элементы стоит найти тонким ножом, проводя им по щели между частями конструкции. Защелки последовательно отжимаются без излишних усилий.

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?Как сделать лазерный уровень своими руками?

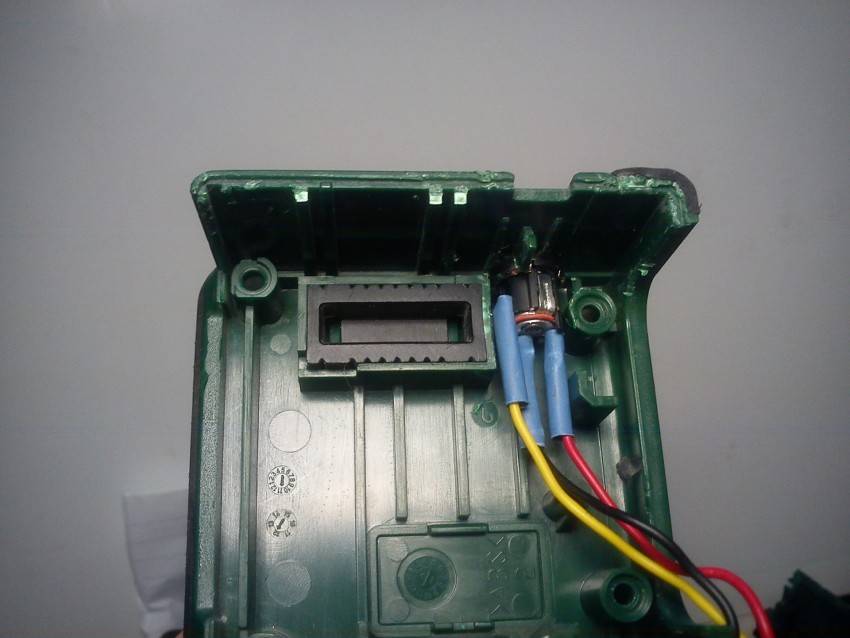

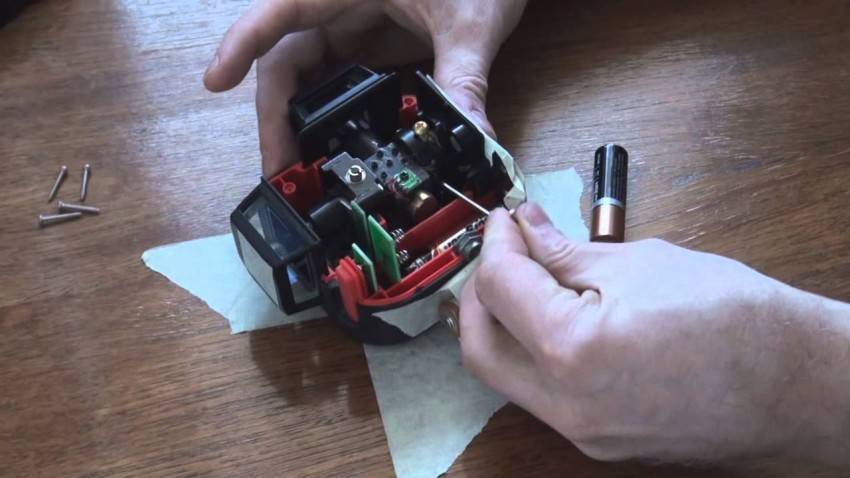

После разборки корпуса взгляду открывается основная силовая конструкция лазерного прибора. Это металлическая деталь, внутри которой закреплены горизонтальный и вертикальный излучатели. На ней есть фиксирующие винты для каждого из лазеров, а также регулировки светового фронта. Более мелкий винт сбоку меняет наклон в вертикальной плоскости, передний крупный — угол атаки относительно горизонтали.

Как сделать лазерный уровень своими руками?

Как сделать лазерный уровень своими руками?

Регулировка лазерного уровня по углу атаки производится по уже описанному выше методу.

  1. Прибор устанавливается на 1 м от стены, делается отметка на ней и противоположной.
  2. Прибор устанавливается к противоположной, регулируется штатив до попадания луча в метку.
  3. Луч направляется на противоположную.
  4. Поворачивается винт регулировки для понимания, в какую сторону смещается луч.

Проверка делается многократно. Метки наносятся при каждом новом тестировании.

Совет! Желательно для такой юстировки выбрать комнату, в которой залиты ровные полы. Если этого сделать не получается, для прибора стоит соорудить установочные площадки, поверхность которых подстраивается на выверенный при помощи водяного уровня горизонт.

Аналогично выше описанному методу регулируются наклон лазерной плоскости или линии. Делается отметка на стене, прибор вращается, с одновременной подстройкой соответствующим винтом. Сложнее всего калибровать лазерный уровень по вертикали. Для этого понадобится отвес. Линию лазера направляют четко вдоль нити. Если она освещается не по всей длине, нужно сделать следующее:

  • ослабить винты, фиксирующие вертикальный излучатель;
  • прилагая некоторые усилия, повернуть блок лазера в клеевом слое гнезда;
  • зажать винты;
  • повторить проверку.

Большой точности достичь таким методом не получится. Однако при некотором терпении, вертикаль луча будет практически идеальной. По завершении юстировки, нужно аккуратно залить клеем области в гнезде, которые были деформированы при повороте блока излучателя вручную.

Что такое лазерный уровень

В корпусе этого инструмента установлены светодиоды, которые являются источниками лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости. Причём с этой работой с лёгкостью справится один человек.

Лазеры бывают трёх типов:

  • призменные;
  • ротационные;
  • точечные.

Призменные приборы создают линейную лучевую проекцию. При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Подобные нивелиры оборудованы системой автовыравнивания, необходимой для компенсации погрешности до 6°. Угол проецирования лазерного луча не превышает 120°.

Призменный лазерный уровень позволяет получить горизонтальную и вертикальную плоскости, пересекающиеся под прямым углом

Ротационные аппараты относят к профессиональным инструментам. Они оборудованы точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой частотой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360°.

Установив ротационный нивелир посередине помещения, можно отметить все необходимые точки по всему периметру

Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, а за ним располагается лишь фокусирующая линза. Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или несколькими лазерами. В последнем случае они направлены в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади. Угол проецирования лазерного луча не превышает 160°.

Компактный и универсальный точечный лазерный нивелир предназначен для любых нивелировочных работ на небольших расстояниях

Методика создания лазерного уровня с ровной подставкой

Для создания самодельного уровня с ровной подставкой необходимо придерживаться всех рекомендаций специалистов.

Перечень необходимых материалов

Следует подготовить весь комплекс материалов:

  • лазерная указка в рабочем состоянии;
  • пузырьковый уровень;
  • колышек из дерева, длина которого находится в пределах 1-1,3 м, диаметр 5-6 см;
  • небольшой по размеру резиновый отрезок;
  • лист фанеры, соответствующий длине будущего уровня.

Как сделать лазерный уровень своими руками?Как сделать лазерный уровень своими руками?Как сделать лазерный уровень своими руками?Как сделать лазерный уровень своими руками?Как сделать лазерный уровень своими руками?

Пошаговое руководство по изготовлению уровня из указки

Для создания уровня из старой указки необходимо следовать простой инструкции:

Как сделать лазерный уровень своими руками?Принцип работы самодельного лазерного уровня

  • Подготавливают указку. Чтобы луч был более ярким, аккуратно разбивают стекло на насадке. Ее заклеивают картоном и ударяют любым предметом.

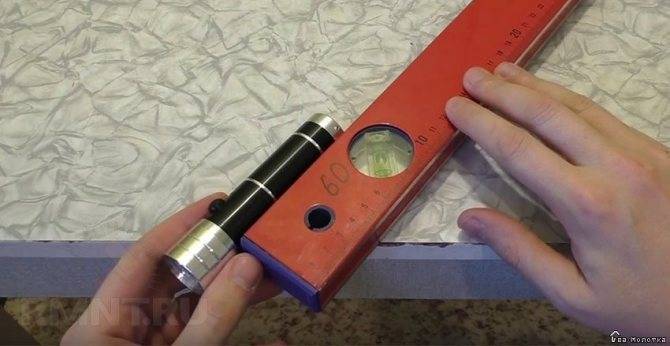

  • На строительном уровне закрепляют указку, применяя пластиковые хомуты.
  • Между уровнем и указкой укладывают отрезок резины – резиновый амортизатор, что позволяет в дальнейшем регулировать направление луча.
  • Один конец колышка затачивают, чтобы он хорошо фиксировался на поверхности почвы.
  • Ко второму концу колышка при помощи саморезов прикрепляют лист фанеры, формирую надежную подставку.
  • Фанерный лист должен быть прикреплен точно перпендикулярно к бруску, что обеспечит точность измерений.
Популярные статьи  Как подключить Гранит-300 к лампочкам?

В результате такой самодельный уровень из указки готов. Им пользоваться очень просто. Достаточно забить колышек в грунт, а при помощи пузырькового устройства определить ровное положение подставки. На нее устанавливается указка, которая может вращаться во все стороны, определяя точки на поверхности на одной линии.

https://youtube.com/watch?v=yml2f096hw4

Поверка самодельного устройства

Созданный уровень не следует сразу же применять для выполнения ответственных разметочных работ. Необходимо убедиться в правильности работы прибора – провести юстировку. Для этого нужно следовать простой инструкции:

Как сделать лазерный уровень своими руками?Методика настройки лазерного самодельного уровня

  • В фанерный лист, на котором находится уровень, следует вкрутить саморез (максимальная длина — 120 мм).
  • Шляпка самореза должна совпадать с производимым лазерным лучом.
  • Включают указку и на одной из стен делают карандашом отметку в месте попадания луча.
  • В указанной точке закручивают второй саморез (не до конца).
  • На шляпки саморезов укладывают любую легкую планку (идеально подходит алюминиевый профиль для гипсокартона).
  • На установленную планку укладывают уровень. При необходимости регулируют его положение в горизонтальной плоскости.
  • Выравнивание делают, изменяя край профиля, который находится ближе к стене.
  • При необходимости, согласно выполненной регулировке, в стену вкручивают новый саморез.
  • Убирают алюминиевый профиль, указку устанавливают обратно на платформу.
  • Самодельный лазерный уровень выставляется снова, ориентируясь на новый шуруп в стене.
  • После завершения всех действий можно считать, что прибор выставлен точно. Но некоторые погрешности возможны, о чем не забывают.

Конструктивные особенности лазерных уровней

Визуально лазерный уровень напоминает маленькое устройство, которое может крепиться на различных поверхностях. Самые популярные способы крепления прибора выполняются посредством следующих элементов:

  • магнитный элемент;
  • штативная подставка;
  • специальные крепёжные ремни.

Помимо способа крепления, строительные нивелиры отличаются проекцией лазерного луча на поверхность: построение плоскости или направления. Приборы, используемые для указания направления, отбивают точечную проекцию на поверхности. В свою очередь, уровни, проецирующие плоскость, оснащаются специальными оптическими системами, разворачивающими луч в плоскость. На сегодняшний день специалистами выделяется несколько типов лазерных нивелиров:

  • Прибор ротационного типа, который способен крутиться вокруг собственной оси с образованием чёткой линии. Такой прибор выпускается в надёжном корпусе, качественно защищённом от разных внешних факторов. Такое изделие прекрасно подойдёт для проведения любых строительных мероприятий начиная от заливки пола и заканчивая сооружением потолка.
  • Позиционное устройство, состоящее из двух излучательных источников, позволяющих создавать видимую плоскость. Такой прибор в основном применяется при проведении отделочных работ в помещении.
  • Устройство самовыравнивающего типа – нивелир, оснащённый внутренними маятниками и способный излучать до пяти лучей. Такой лазерный уровень дополнительно оснащается крестообразным прицелом.

Основным недостатком таких универсальных приборов является их сравнительно высокая цена. Стоимость простейшего прибора не всегда по карману, среднестатистическому потребителю и превосходит в десятки раз, цену обычного пузырькового или водного уровня.

Что будем делать?

Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.

Как сделать лазерный уровень своими руками?
Лазерный 3D нивелир и лазерный уровень

В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.

Что мы имеем?

Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:

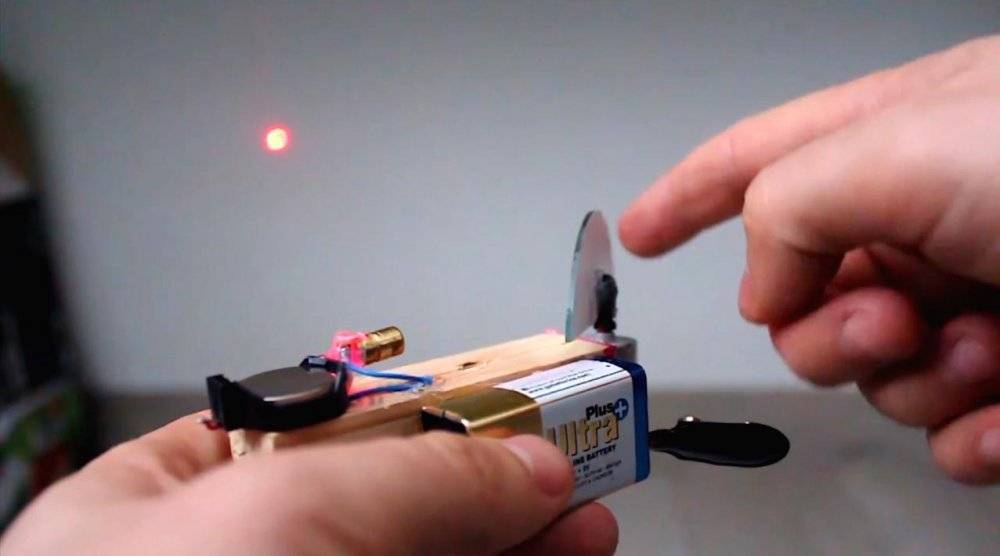

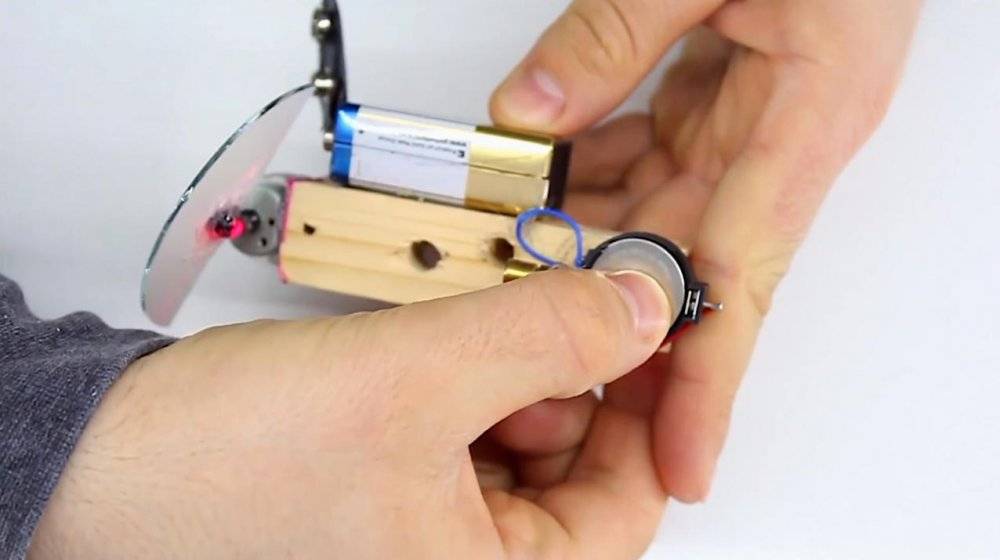

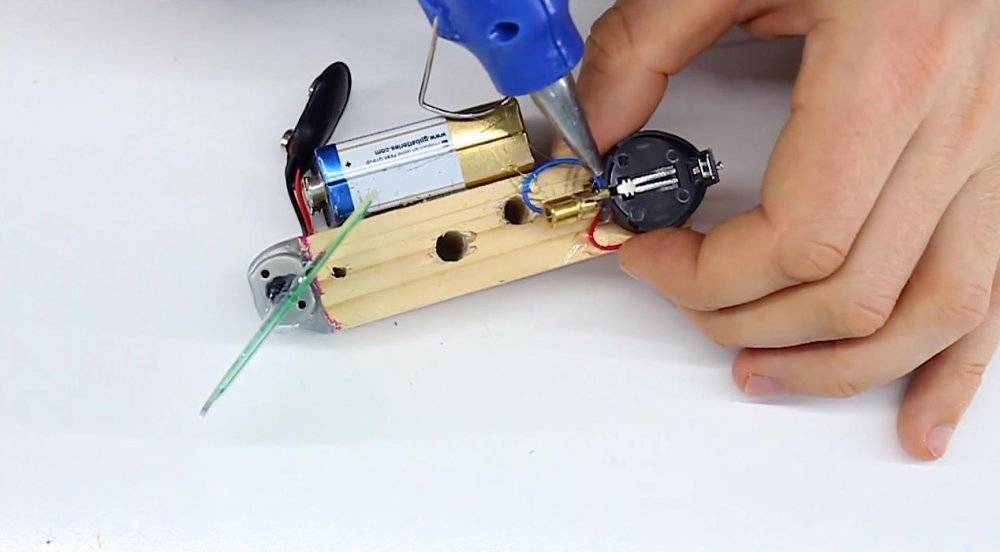

Видео: самодельный мини лазерный нивелир

Но на поверку оказывается, что конечная точность разметки никуда не годится. А при пользовании «новым, хорошим» фирменным лазерным нивелиром всплывает еще одно обстоятельство: в процессе работы нередко требуется доюстировка прибора. Что практически сводит на нет сокращение трудозатрат. Попробуем разобраться, почему так и как поправить дело. Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.

Как сделать лазерный уровень своими руками?
Устройство лазерного уровня и порядок его использования

Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.

Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.

Устройство и способы юстировки самодельного лазерного нивелира

Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:

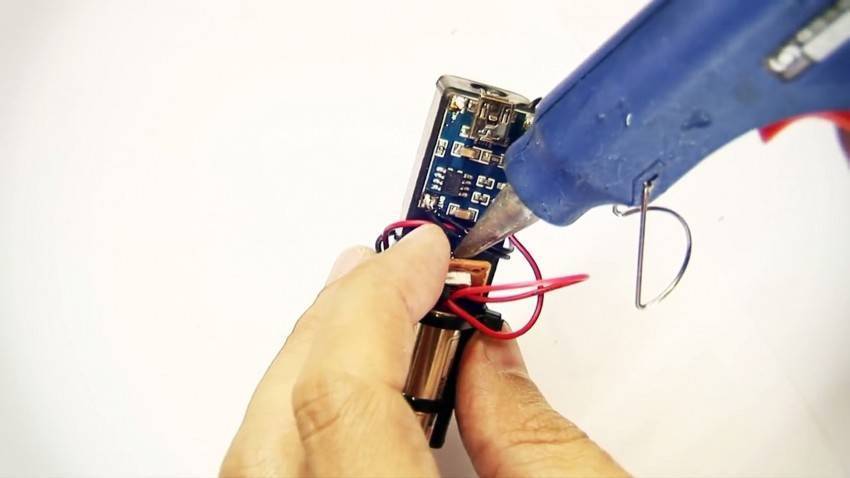

Видео: перезаряжаемый нивелир из лазерного модуля

Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:

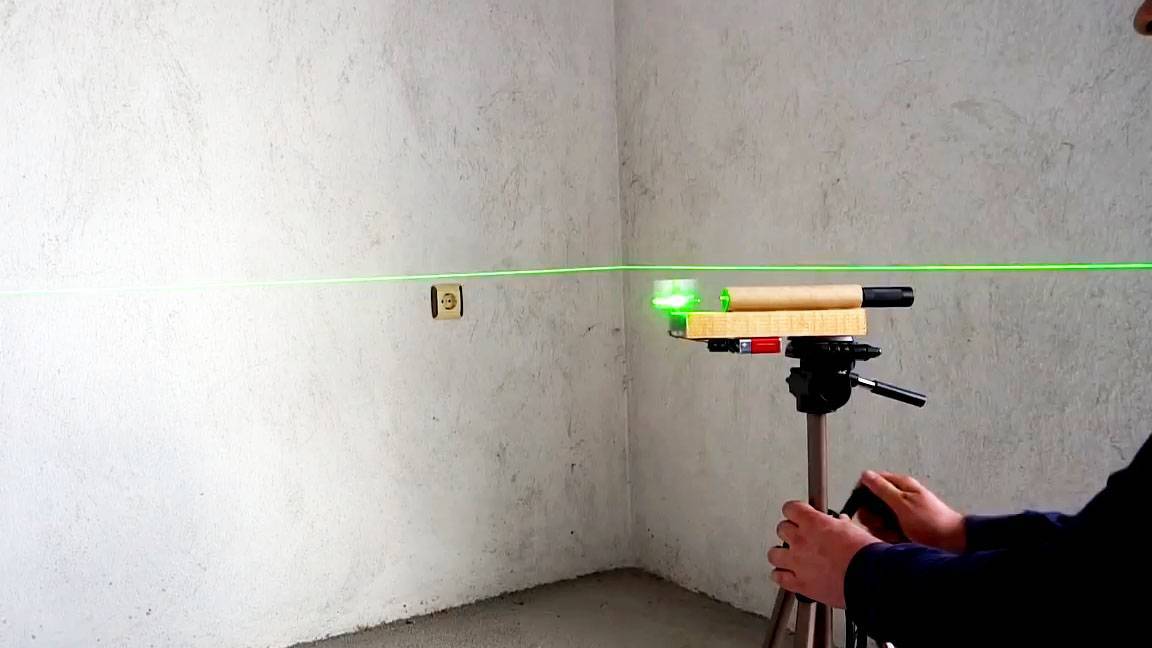

Видео: лазерный уровень из канализационной трубы

Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
