Квартирные электрощитки — назначение, виды, состав и комплектация

Квартирные электрощитки: назначение, виды, состав и комплектация | НашСайт

Квартирная электрощитка – это неотъемлемая часть электрической системы каждого жилого помещения. Она представляет собой специальное устройство, которое включает в себя различные элементы и предназначено для безопасной и надежной подачи электроэнергии в квартиру.

Назначение квартирных электрощитков

Основная функция квартирной электрощитки – это обеспечение контроля и защиты электрической системы здания от перегрузок и коротких замыканий. Она выполняет роль распределительного устройства, которое контролирует и распределяет электроэнергию по различным электрическим цепям и при необходимости отключает их при возникновении аварийных ситуаций.

Квартирные электрощитки бывают разных типов и моделей. В зависимости от конкретных условий и требований, выбирается соответствующий тип электрощитка. Это может быть односекционная или многосекционная электрощитка, модульная или напольная, со встроенной защитой или без. Также важным критерием является мощность и количество автоматических выключателей в электрощитке, так как от этого зависит количество и тип электрических устройств, которые можно подключить.

Основные компоненты квартирных электрощитков

Квартирные электрощитки состоят из нескольких основных компонентов. Главным элементом является автоматический выключатель, который представляет собой силовое устройство, способное быстро и надежно отключить электрическую цепь при перегрузках или коротких замыканиях. Они устанавливаются для каждой электрической цепи внутри помещения и контролируют её работу.

Кроме того, квартирные электрощитки могут содержать дополнительные элементы, такие как дифференциальные автоматы, предохранители, счетчики электроэнергии, трансформаторы и другие приборы и устройства, необходимые для контроля и защиты электрической системы здания.

Квартирные электрощитки: назначение, виды, состав и комплектация

Назначение квартирных электрощитков

Основное назначение квартирных электрощитков – это обеспечение безопасности электрической системы и ее пользователей. Они выполняют ряд важных функций:

  • Распределение электрической энергии по отдельным цепям.
  • Защита от перегрузок и коротких замыканий.
  • Возможность включения и отключения электроприборов.
  • Индикация аварийных ситуаций.

Виды квартирных электрощитков

Существует несколько основных видов квартирных электрощитков:

  1. Одноуровневые электрощитки, которые имеют одну рабочую панель.
  2. Многоуровневые электрощитки, которые имеют несколько рабочих панелей.
  3. Однофазные электрощитки, предназначенные для однофазной электрической сети.
  4. Трехфазные электрощитки, предназначенные для трехфазной электрической сети.

Состав и комплектация электрощитков

Состав и комплектация электрощитков

Квартирные электрощитки состоят из следующих элементов:

  • Вводного автомата, который обеспечивает защиту от перегрузок и коротких замыканий в подающей линии.
  • Групповых автоматов, которые защищают от перегрузок и коротких замыканий отдельные цепи электрической сети.
  • Дифференциального автомата, который обеспечивает защиту от утечки тока.
  • Заземляющего провода, который обеспечивает заземление электрощитка.
  • Индикаторов аварийных ситуаций, которые позволяют оперативно выявить и устранить неисправности.

Комплектация квартирных электрощитков может быть различной в зависимости от требований и особенностей электрической сети.

Квартирные электрощитки: назначение, виды, состав и комплектация

В зависимости от типа квартиры и потребностей жильца существуют несколько видов электрощитков. Самый распространенный тип — однотарифный электрощиток, который предназначен для обычных квартир с одним счетчиком электроэнергии. Также существуют двухтарифные электрощитки, которые используются, когда необходимо разделять потребление электроэнергии на два временных тарифа — дневной и ночной. Кроме того, существуют специальные электрощитки для установки индивидуальных счетчиков на каждую отдельную квартиру в многоквартирном доме.

Состав электрощитка включает несколько основных компонентов. Входной автомат — это устройство, которое защищает электрощиток от перегрузки и короткого замыкания. Дифференциальный автомат — это устройство, которое обеспечивает защиту от токов утечки и предотвращает поражение электрическим током. Дополнительно в электрощиток могут быть включены различные автоматические выключатели для отдельных групп потребителей, приборы защиты от перенапряжения и др.

Комплектация электрощитка может отличаться в зависимости от требований и потребностей жильца. В основном, в электрощитках устанавливаются счетчики электроэнергии, иногда счетчики воды и/или газа. Также в состав электрощитка могут входить система управления освещением или тепловыми насосами, автоматические выключатели для различных групп потребителей и другие компоненты, которые обеспечивают безопасность и функциональность электрической системы квартиры.

Популярные статьи  Как научиться паять - подробная пошаговая инструкция для начинающих

Назначение электрощитков

Основное назначение электрощитка – это контроль и защита электрической сети от перегрузок и коротких замыканий. Внутри электрощитка установлены автоматические выключатели и предохранители, которые действуют в случае превышения номинальных значений тока или при возникновении неисправностей.

Кроме того, электрощитки позволяют легко управлять электрическими цепями в квартире. С их помощью можно подключать и отключать электрические приборы, переключать режимы работы осветительных систем, а также осуществлять мониторинг потребляемой электроэнергии.

Важно отметить, что правильная комплектация и монтаж электрощитков являются неотъемлемой частью безопасной эксплуатации электрической системы в жилых помещениях. Электрощитки должны соответствовать всем необходимым нормам и требованиям, а также быть доступными для обслуживания и проверки специалистами.

Защита электрической сети

Основной элемент защиты электрической сети — автоматический выключатель. Он служит для прерывания электрической цепи в случае возникновения перегрузки или короткого замыкания. Автоматический выключатель, также известный как пускатель, обладает возможностью автоматического отключения электрического тока при превышении заданного предела или при возникновении неисправности.

Дополнительные элементы защиты электрической сети могут включать дифференциальные автоматы, предохранители, выбивающие патроны и устройства защиты от токов утечки. Дифференциальные автоматы используются для защиты от токов утечки и отключения электрической цепи при обнаружении неправильной работы. Предохранители и выбивающие патроны предназначены для защиты от перегрузок и коротких замыканий.

Кроме автоматических выключателей и дополнительных элементов, защита электрической сети может включать различные предохранительные устройства, маркировку проводов и соединений, а также системы заземления.

Важно отметить, что защита электрической сети должна быть установлена и настроена профессионалами. Неправильная установка или неподходящие элементы защиты могут привести к возникновению аварийных ситуаций или повреждению электрооборудования.

Выбор соответствующей защиты электрической сети зависит от конкретных требований и особенностей электроустановки. Рекомендуется проконсультироваться с профессионалами, чтобы убедиться в правильности выбора и установки элементов защиты.

Распределение электроэнергии

Распределение электроэнергии происходит благодаря правильному соединению и организации проводов, автоматических выключателей, распределительных устройств и других компонентов электрощитка. В процессе распределения энергии осуществляется подача электричества на различные группы потребителей в квартире.

Важным аспектом распределения электроэнергии является балансировка нагрузки. Это означает, что электроэнергия должна быть равномерно распределена между различными электрическими приборами и группами потребителей. При этом следует учитывать максимально возможную нагрузку каждого прибора, чтобы избежать перегрузки электрошитка и возможных аварийных ситуаций.

В процессе распределения электроэнергии также учитываются самые важные потребители, такие как холодильник, электрическая плита, электробойлер и другие приборы, которые требуют постоянного электропитания. Они обычно присоединяются к отдельным автоматическим выключателям с увеличенной нагрузочной способностью.

Важно отметить, что распределение электроэнергии должно выполняться с соблюдением всех электробезопасностных норм и правил. Неправильное распределение электроэнергии может привести к перегрузке электросети, повреждению проводки и даже возгоранию.

Итак, распределение электроэнергии является неотъемлемой частью работы квартирных электрощитков. Оно позволяет обеспечить надежную работу электрооборудования, поддерживать безопасность эксплуатации электросети в квартире и предотвратить возможные аварийные ситуации.

Виды электрощитков

Существует несколько видов электрощитков, которые могут использоваться в квартирах. Каждый из них имеет свои особенности и применение:

Вид Описание
1. Одноуровневый электрощиток Типичный вариант электрощитка, состоящий из одного уровня. В нем размещаются автоматические выключатели, дифференциальные автоматы и другие компоненты для защиты и распределения электроэнергии. Обычно устанавливается в небольших квартирах.
2. Двухуровневый электрощиток Этот вид электрощитка состоит из двух уровней. На первом уровне размещаются автоматические выключатели для основных электрических цепей, таких как освещение и розетки. На втором уровне устанавливаются дифференциальные автоматы для защиты от токов утечки. Двухуровневый электрощиток используется в более крупных квартирах и домах.
3. Трехуровневый электрощиток Самый сложный и функциональный вид электрощитка. Он состоит из трех уровней и обеспечивает более детальное и гибкое управление электроэнергией. На каждом уровне располагаются различные компоненты для обеспечения надежной и безопасной работы электрических цепей. Трехуровневые электрощитки используются в крупных жилых и коммерческих помещениях.
Популярные статьи  Виды и конструкции светорегуляторов для ламп - как выбрать оптимальное устройство

Выбор типа электрощитка зависит от размера квартиры, требуемого уровня защиты, а также от пожеланий и возможностей владельца. Важно обращаться к специалистам при выборе и установке электрощитка, чтобы обеспечить безопасность и правильную работу электрической системы.

Однофазные электрощитки

Они состоят из нескольких модулей, каждый из которых выполняет свою функцию. Однофазная электрощитка содержит автоматический выключатель, который отключает электричество при возникновении перегрузки или короткого замыкания. Также она включает в себя защитные предохранители и резервное питание, чтобы обеспечить непрерывность энергоснабжения даже в случае отключения основного источника питания.

Однофазные электрощитки устанавливаются в небольших квартирах и домах, где требуется только одна фаза электрической энергии. Они удобны в эксплуатации и обеспечивают безопасность электросети.

При выборе однофазной электрощитки необходимо учитывать мощность электрической сети и количество подключаемых устройств. Современные модели однофазных электрощитков имеют различные конфигурации и могут быть дополнены дополнительными модулями, такими как дифференциальные автоматы и счетчики электроэнергии.

Важно учесть, что установку и подключение электрощитка должны производить только квалифицированные специалисты, чтобы обеспечить правильное и безопасное функционирование электрооборудования.

Трехфазные электрощитки

Трехфазные электрощитки представляют собой особую разновидность электрощитков, которые используются для распределения трехфазного электрического тока в жилых или коммерческих помещениях. Они обычно используются в зданиях, где требуется более высокая мощность электрооборудования.

Основными компонентами трехфазной электрощитки являются:

— Трехфазные автоматические выключатели (АВ). Такие выключатели служат для защиты от перегрузок и короткого замыкания в каждой фазе. Они обеспечивают безопасность и стабильность работы электрооборудования в случае возникновения аварийных ситуаций.

— Дифференциальные автоматы (ДА). Они предназначены для защиты от утечки тока и предотвращения поражения электрическим током. ДА реагируют на даже незначительные токовые утечки и отключают питание, при этом предупреждая возможное возникновение аварийных ситуаций или поражение человека.

— Распределительные устройства. Они необходимы для отделения различных электромагнитных устройств и приборов, таких как автоматические выключатели, от сетевых кабелей и проводов. Распределительные устройства позволяют легко управлять питанием каждой фазы и контролировать напряжение.

— Вся необходимая разводка и соединительные элементы. Они служат для подключения электрических приборов и оборудования к электрощитку. Все элементы разводки должны быть надежно закреплены и обеспечивать безопасное подключение.

Трехфазные электрощитки позволяют эффективно и безопасно распределять и контролировать трехфазное электрическое питание. Они обеспечивают стабильную работу оборудования и в то же время обеспечивают высокий уровень безопасности для пользователей.

Состав электрощитка

Обычно электрощитки представляют собой специальные металлические или пластиковые ящики, в которых размещаются различные компоненты и элементы.

Компонент Назначение
Автоматические выключатели Используются для защиты электрической цепи от перегрузки и короткого замыкания. При возникновении таких ситуаций, автоматический выключатель отключает электрическую цепь, предотвращая возможность пожара и повреждений оборудования.
Дифференциальные автоматы Служат для защиты от токов утечки, предотвращая возможность поражения электрическим током при случайном прикосновении к электрическим устройствам.
Устройства защитного отключения Используются для защиты от токов утечки, предотвращая поражение электрическим током в случае замыкания или повреждения электропроводки.
Растяжки и распределительные клеммы Служат для соединения проводов внутри электрощитка и обеспечивают правильное распределение электроэнергии.
Измерительные приборы Используются для контроля и измерения параметров электрической цепи, таких как напряжение, сила тока и мощность.
Устройства связи и управления Могут включать различные реле, кнопки, переключатели и другие устройства для удобного управления электрооборудованием.

Комплектация электрощитка может варьироваться в зависимости от конкретных требований и потребностей квартиры, однако эти основные компоненты присутствуют в большинстве электрощитков и обеспечивают надежность и безопасность работы электрической сети.

Популярные статьи  Выбираем идеальную новогоднюю ёлочную гирлянду - полезные советы и рекомендации

Автоматические выключатели

Основная задача автоматических выключателей – обеспечить безопасность электрической сети и предотвратить возможные аварийные ситуации. Они способны автоматически отключаться в случае превышения допустимой нагрузки или возникновения короткого замыкания.

Тип автоматического выключателя Описание
Автоматический выключатель с тепловым расцепителем Основное назначение – защита от перегрузки. Расцепитель реагирует на признаки перегрузки (превышение тока) и отключает цепь.
Автоматический выключатель с электромагнитным расцепителем Используется для защиты от короткого замыкания. Расцепитель моментально отключает сеть при обнаружении короткого замыкания.
Автоматический выключатель с комбинированным расцепителем Комбинирует функции теплового и электромагнитного расцепителей. Обеспечивает защиту от перегрузки и короткого замыкания.

Важно отметить, что автоматические выключатели должны иметь правильно подобранные характеристики, соответствующие нагрузке и характеру работы электрической сети. Их установка и настройка должны проводиться специалистами с учетом всех необходимых требований и правил безопасности.

Дифференциальные выключатели

Дифференциальные выключатели

Основное назначение дифференциального выключателя заключается в том, чтобы мгновенно отключить электрическую цепь в случае возникновения утечки тока. Данное устройство может обнаружить даже незначительные изменения величины тока и немедленно прекратить подачу электроэнергии для предотвращения возможного поражения или пожара.

Состав и комплектация дифференциального выключателя включает в себя следующие элементы:

  1. Датчик тока – обнаруживает разницу между прямым и обратным токами, сигнализирует о наличии утечки.
  2. Выключатель – механизм, который моментально отключает электрическую цепь при обнаружении утечки тока.
  3. Тестовая кнопка – служит для проверки работоспособности и исправности дифференциального выключателя.
  4. Индикатор – указывает на наличие напряжения и состояние работы выключателя.

В зависимости от характеристик и назначения, дифференциальные выключатели могут иметь различные параметры, такие как номинальный ток, чувствительность и временные характеристики. Важно выбрать правильный тип и установить дифференциальный выключатель согласно требованиям и нормам безопасности электроустановок.

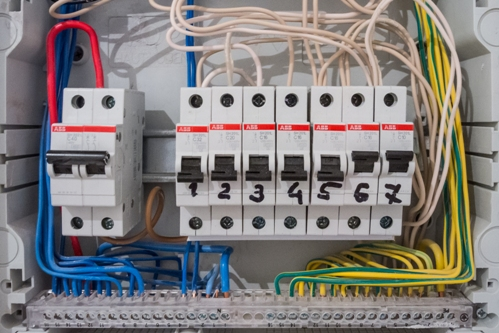

Комплектация электрощитка

Комплектация электрощитка

1. Вводной автоматический выключатель (ВАУ)
2. Электросчетчик
3. Главный автоматический выключатель (ГАУ)
4. Дифференциальные автоматические выключатели (ДАВ)
5. Автоматические выключатели (АВ)
6. Уземление
7. Щиты
8. Клеммники
9. Различные элементы и аксессуары

Вводной автоматический выключатель (ВАУ) предназначен для регулирования подачи электроэнергии в электрощиток. Электросчетчик используется для измерения потребления электроэнергии и контроля расходов. Главный автоматический выключатель (ГАУ) представляет собой первичную защиту электрощитка от перегрузок и коротких замыканий.

Дифференциальные автоматические выключатели (ДАВ) отвечают за защиту от токов утечки, предотвращая возможность поражения электрическим током при возникновении замыкания. Автоматические выключатели (АВ) служат для дополнительной защиты от перегрузок и коротких замыканий в каждой отдельной группе потребителей.

Уземление необходимо для обеспечения безопасности и предотвращения электротравм в случае возникновения замыкания на заземление. Щиты предназначены для распределения электроэнергии по различным группам потребителей и защиты электроустановок от перегрузок и коротких замыканий внутри электрощитка.

Клеммники используются для подключения проводов и проводников внутри электрощитка. Различные элементы и аксессуары могут включать разъемы, маркировочные планки, демонтажные секции и другие компоненты, облегчающие монтаж, эксплуатацию и обслуживание электрощитка.

В зависимости от требований и потребностей, комплектация электрощитка может варьироваться, а некоторые элементы могут быть дополнительно установлены или исключены.
