Какое УЗО ставить сразу после счетчика ЛЕО 50А?

Содержание

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.

Противопожарное УЗО для частного дома: как правильно выбрать и установить

Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.

Его ставят на вводе в здание для защиты:

  • входного кабеля;
  • линий к потребителям, на которых не используются индивидуальные устройства защитного отключения;
  • выполняющей роль резерва в случае отказа основного модуля.

Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:

  • троекратным запасом уставки по дифференциальному току в сравнении с любым групповым или индивидуальным модулем, расположенным ниже;
  • замедлением на срабатывание по времени минимум в 3 раза.

Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.

Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.

Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.

Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.

Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали

Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).

Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.

При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.

Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали

Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.

Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.

Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.

Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.

Его монтируют на специальный болт заземления корпуса.

Подключение трехфазного УЗО: схема для однофазной сети

Предлагаемый вариант не является типичным.

Он используется как исключение в трех случаях:

  • У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
  • Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
  • Временная замена модуля, вышедшего из строя при возникновении аварии.

Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.

В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.

Причины отказа электронного УЗО

Когда же напряжение может не подходить к УЗО? Чаще всего свет в вашем доме может исчезнуть в следующих случаях:

  • короткое замыкание проводов на питающей линии или подстанции
  • плановые ремонтные работы
  • пропадание-отгорание ноля в щитовой (в этом случае фаза по-прежнему будет приходить в ваш дом, но напряжения 220В у вас не будет)

Последний случай самый коварный. Если в таких условиях у вас произошло замыкание проводки на корпус оборудования (стиральная машинка, эл.титан), электронное устройство защитного отключения не сработает, даже когда вы коснетесь поврежденной эл.аппаратуры. Ток утечки будет, но напряжение к УЗО не подходит и оно не отключится.

После ликвидации аварии электронное УЗО уже не будет работоспособно. А вы по-прежнему будете на него рассчитывать и думать, что оно обеспечивает вашу защиту. Чтобы не попасть в такую ситуацию, на всех УЗО — электронных или электромеханических есть кнопка ТЕСТ.Какое УЗО ставить сразу после счетчика ЛЕО 50А?

При нажатии этой кнопки, УЗО автоматически должно выключиться. Проверять его таким образом следует не реже 1 раза в месяц, особенно после каждых скачков напряжения.

Кроме того, электронное УЗО перестает нормально работать не просто при исчезновении напряжения, но и также и при его значительном понижении. Убедиться в этом можно из видеоролика:

Особенности приборов для отключения нагрузки

Если электрическая система разделяется на контуры, то для каждой линии в цепочке устанавливают отдельный автоматический выключатель, а на выходе монтируют устройство защиты. Тем не менее, существует множество вариантов подключения. Поэтому, для начала необходимо разобраться с отличиями УЗО и другой автоматики.

Автоматические выключатели – усовершенствованные «пробки»

Годами ранее, когда отсутствовали современные приборы защиты сети, при увеличении нагрузки на общую линию происходило срабатывание «пробок» – простейшие приборы аварийного отключения электричества.

Со временем их значительно усовершенствовали, что позволило получить автоматы, которые срабатывают в следующих ситуациях – при коротком замыкании и чрезмерной нагрузке на линию. В общем электрощите может располагаться от одного до нескольких автоматических выключателей. Точное количество будет отличаться в зависимости от числа линий, которые имеются в конкретной квартире.

Популярные статьи  Почему при выключенных распределителях горит свет в коридоре?

Стоит отметить, что чем больше отдельно идущих линий электропроводки, тем проще выполнить ремонтные работы. Ведь для того, чтобы сделать монтаж одного прибора, не потребуется отключение всей электросети.

Вместо устаревших «пробок» используют автоматические выключатели

Монтаж автоматики – это обязательный этап сборки электрощита для домашнего использования. Ведь выключатели моментально реагируют на перегрузку сети при возникновении замыкания. Тем не менее, они не защищают систему от утечки тока.

Цены на защитную автоматику

Защитная автоматика

УЗО – устройства автоматической защиты

УЗО – устройство, которое отвечает за контроль силы тока и предотвращает его потерю. По внешнему виду защитное устройство не имеет принципиальных отличий от автоматического выключателя, но функционирует иначе.

УЗО в электрощите

Стоит отметить, что это устройство с несколькими фазами, которое функционирует при напряжении 230/400 В и токах до 32 А. Тем не менее, прибор срабатывает и при меньших значениях.

Иногда используются приборы с обозначениями 10 мА с целью подведения линии в комнату с высоким уровнем влажности. Существует два основных типа УЗО. Для того, чтобы выбрать подходящий вариант, необходимо рассмотреть их подробнее.

Таблица №1. Разновидности УЗО.

Вид Описание
Электромеханические Здесь основным функционирующим устройством является магнитопровод с обмотками.  Его работа заключается в сравнении уровня тока, который уходит в сеть, а потом возвращается.
Электронные Данный прибор позволяет сравнивать значения тока, но только здесь за этот процесс отвечает плата.  Тем не менее, она функционирует только при наличии напряжения.

Стоит отметить, что электромеханическое устройство пользуется большей популярностью. Ведь если потребитель случайно дотронется до проводника фазы при наличии обесточенной платы, получит удар током. В то время как электромеханическое УЗО останется работоспособным.

Получается, что УЗО предохраняет систему только от утечки тока, но оно считается бесполезным при повышенном напряжении на линии. Именно по этой причине его монтируют только в сочетании с автоматическим выключателем. Только два этих устройства позволят обеспечить полноценную защиту электрической сети.

Отличия УЗО от автоматических выключателей

В продаже имеется 3 схожих внешне, но отличных по назначению устройства защиты. Люди часто не понимают разницы между ними:

  • автоматический выключатель;
  • дифференциальный автомат;
  • устройство защитного отключения.

Автоматический выключатель предназначен для защиты квартирной электропроводки от перегрузок и токов КЗ. Устройство отключает напряжение, если где-то в сети произошло замыкание между фазным и нулевым проводом. Или в розетку включено слишком много потребителей, чья суммарная мощность превышает допустимую.

Дифференциальный автомат также срабатывает на перегрузки и КЗ. Дополнительно он отключает квартиру при возникновении дифференциального тока утечки. Например, если фазный провод в водонагревателе перетерся и коснулся заземленного корпуса.

Устройство защитного отключения реагирует только на токи утечки. Оно не выключит квартиру при перегрузке или коротком замыкании.

Отличие УЗО от Дифавтомата

Шаг №1. Количество

В первую очередь нужно определиться с количеством. То есть, сколько УЗО вам вообще необходимо установить в электрощиток? Хватит ли одного на весь дом или желательно защитить каждую линию?

Самый распространенный и экономный вариант – это именно установка ОДНОГО вводного УЗО. И это тоже правильно и никакой ошибки здесь нет.

Однако данное утверждение справедливо до первой серьезной аварии. Поэтому для удобства эксплуатации рекомендуется использовать несколько штук. Сколько именно? А вот тут как раз все и зависит от ваших групп и подключенных токоприемников.

1. Во-первых, устанавливайте УЗО на каждый прибор, так или иначе контактирующий с водой.

стиральная машинка

посудомойка

эл.титан

2. Во-вторых, если у вас используются светильники с металлическим корпусом и при этом до них легко можно достать рукой, тогда на всю группу освещения также монтируется одно УЗО. 3 В-третьих, еще одно УЗО обязательно идет на общую группу розеток. Этого количества в подавляющем большинстве случаев более чем достаточно.

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

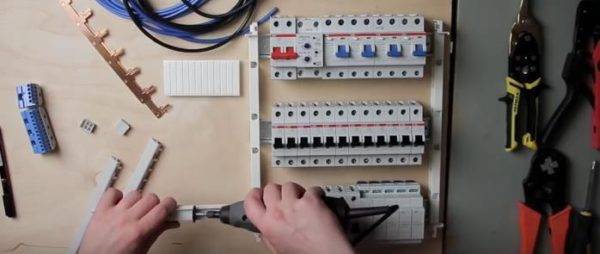

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

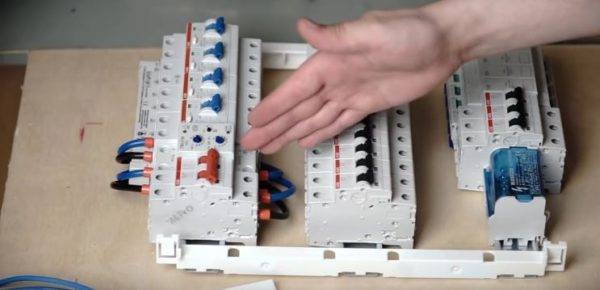

Шаг 1: сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

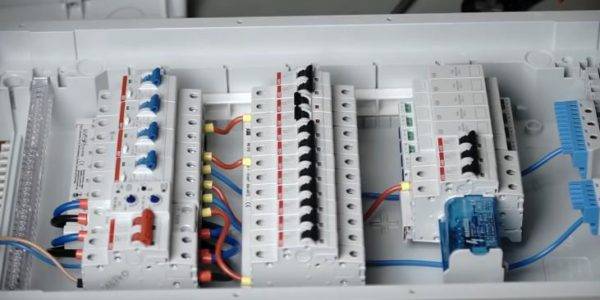

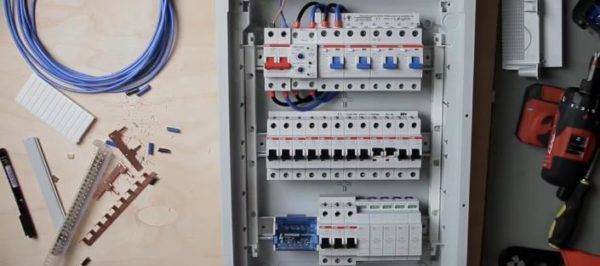

Какое УЗО ставить сразу после счетчика ЛЕО 50А?Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

Шаг 2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Какое УЗО ставить сразу после счетчика ЛЕО 50А?Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

Шаг 3: теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Популярные статьи  Высоковольтные разъединители: назначение, устройство, классификация

Какое УЗО ставить сразу после счетчика ЛЕО 50А?Таким образом будут выглядеть соединения

Шаг 4: далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

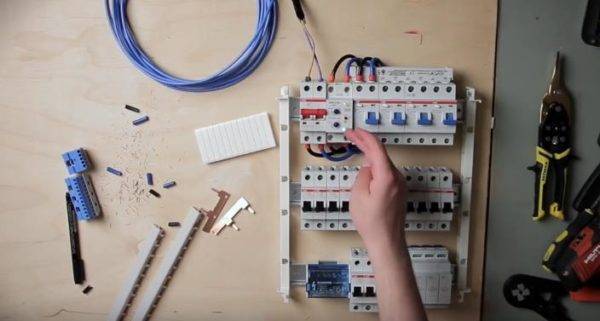

Какое УЗО ставить сразу после счетчика ЛЕО 50А?Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО (при правильном подключении оно должно отключиться)

Шаг 5: теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

Какое УЗО ставить сразу после счетчика ЛЕО 50А?Устанавливаем гребенку на автоматы и переносим рейки в щиток

Шаг 6: далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

Какое УЗО ставить сразу после счетчика ЛЕО 50А?По такому же принципу необходимо запитать устройства кабелями фазы

Шаг 7: поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

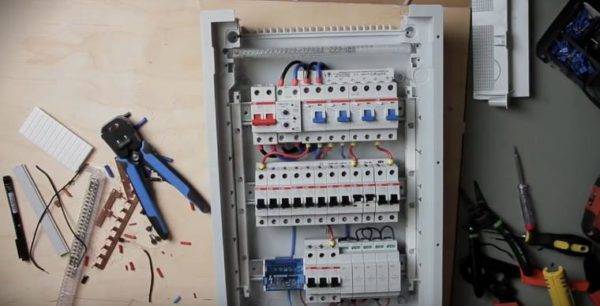

Какое УЗО ставить сразу после счетчика ЛЕО 50А?Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

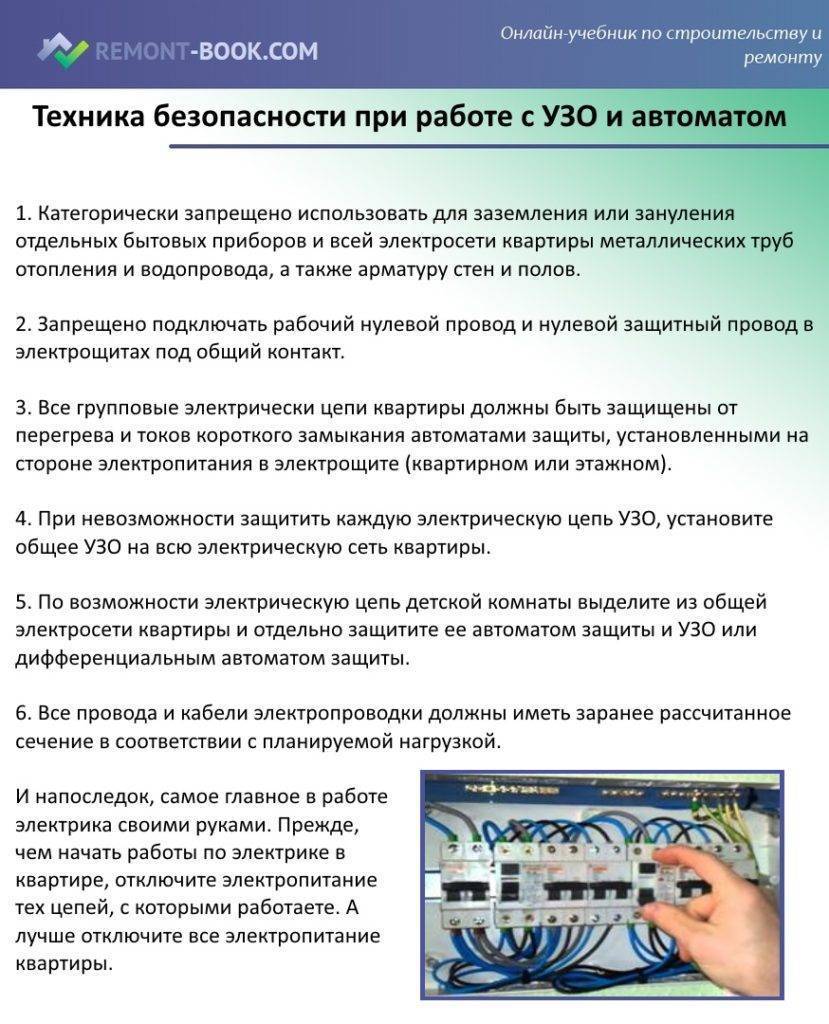

Какое УЗО ставить сразу после счетчика ЛЕО 50А?Техника безопасности при работе с УЗО и автоматом

Установка УЗО: правила безопасности, монтажа

Подключение приборов требует неукоснительного соблюдения правил безопасности и подключения.

Требования безопасности

Основные требования при установке любых приборов в электросеть одинаковы.

  1. Перед работой всегда отключают напряжение. Чтобы убедиться, что это условие выполнено, его отсутствие проверяют индикаторной отверткой, контрольной лампочкой (220 В) либо мультиметром.
  2. Любой провод, который подключают к устройствам, должен быть проверен на надежность соединения. Проводник обязан оставаться на месте, его слабое крепление тоже запрещено.
  3. Для удобства монтажа подключенные провода советуют маркировать. Эту операцию делают с помощью разноцветной изоленты, или термоусадочных трубок, также различных цветов.
  4. Самодельные скрутки при установке оборудования использовать нельзя. Для наращивания и соединения проводов используют только заводские клеммники.
  5. Поскольку при подаче питания возможны взрывы, короткие замыкания, лучше заблаговременно позаботиться о защите глаз, незащищенных участков тела.
  6. Для страховки при работе с электричеством рекомендовано присутствие ассистента. Второй человек может быть не участником, а выступать в роли наблюдающего.
  7. После завершения монтажа, после возобновления питания необходимо проверить УЗО. Для этого нажимают на кнопку «Тест».

Как правило, устройство защитного отключения устанавливают на монтажную рейку (DIN-рейку). Если в щите для нее не предусмотрены держатели, то их тоже придется приобрести. При покупке прибора учитывают номинальный ток, который он способен пропустить. Для квартиры будет достаточно 16-32 А.

Другой важнейший параметр — ток срабатывания (утечки, IDn, где «n» означает номинал). Когда УЗО приобретают для защиты жильцов, то подойдут устройства, рассчитанные на 10-30 мА. Если главное предназначение защита от пожара, то потребуется оборудование другого номинала — 100-300 мА.

Правила установки

Когда запланирована не только покупка, но и самостоятельный монтаж устройства, то будет нелишним познакомиться с самыми главными правилами установки.

  1. При монтаже необходимо иметь перед глазами схему, так как все провода подключают, ориентируясь на цифровую и буквенную маркировку.
  2. Устройство защитного отключения всегда устанавливается после вводного автомата. Использование такого выключателя в сети обязательно.
  3. Соответствие характеристик электросети и прибора обязательно. Для сети с токами от 20 до 25 А необходимо покупать устройство как минимум 32 А.
  4. В качестве заземления запрещается использование труб отопления или водоснабжения. Эта преступная халатность может стоить соседям жизни.

О том, как работает УЗО с заземлением, узнать нетрудно, понять принцип действия тоже не чрезвычайно сложно. Однако если нет опыта подобной работы, то лучше все-таки доверить ее профессионалам. В этом случае ее качество, а значит, безопасность людей и бытовой техники будет гарантирована.

С ценами на прибор можно ознакомиться здесь:

Следующий видеоролик покажет и расскажет, как работает УЗО с заземлением и без него, какие трудности могут ждать мастера на пути к поставленной цели:

Назначение и принцип работы УЗО

Прежде всего, рассмотрим, зачем нужно это устройство, и с какой целью оно ставится в сетевую питающую линию. При непрофессиональном подходе к этим вопросам создаётся впечатление, что для надёжной защиты линий питания вполне достаточно одного автоматического выключателя. Но требуется узо для того, чтобы защитить человека и животных от поражения током при наличии его утечек.

Особенностью приборов этого класса является высокая чувствительность к очень малым токам, составляющим доли ампера и всегда присутствующим в местах повышенной влажности или повреждения изоляции. Именно поэтому установка узо – это самый надёжный способ обезопасить живые организмы (включая домашних животных) от возможного поражения током в ряде опасных зон, имеющихся не только в городских квартирах, но и в частных жилых строениях.

В основе работы УЗО лежит принцип сравнения токов в специальном дифференциальном узле с заведенным в него прямым и обратным отводом от однофазной линии (его включение в питающую цепь приведено на рисунке ниже).

Рассмотрим суть функционирования этого прибора более подробно в виде следующей последовательности его состояний:

  • В нормальном (штатном) режиме работы прямые и обратные токи, протекающие через дифференциальный узел, имеют одинаковые по амплитуде значения. При этом защитные устройства никак не реагирует на изменение токов в линии, поскольку создаваемые индуктивными катушками магнитные поля взаимно компенсируются (токи через них равны по величине);
  • В случае, если есть утечка через живой организм (её значение измеряется в микроамперах) в дифференциальном или сравнивающем узле появляется разница токов, нарушающая баланс магнитных потоков Ф1 и Ф2;
  • Следствием этого является формирование управляющего импульса, подаваемого на исполнительное реле, которое и отключает линию от потребителя (нагрузки).
Популярные статьи  Основные технические характеристики УДТ (УЗО)

Обратите внимание! Скорость таких отключений или срабатывания исполнительного реле обычно исчисляется долями секунд (точнее микросекундами). За столь короткое время токовые процессы не успевают распространиться по телу живого организма, что означает стопроцентную защищённость от удара током. За столь короткое время токовые процессы не успевают распространиться по телу живого организма, что означает стопроцентную защищённость от удара током

За столь короткое время токовые процессы не успевают распространиться по телу живого организма, что означает стопроцентную защищённость от удара током.

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

  • с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
  • с совмещенным нулевым и защитным проводником (TN-C);
  • с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

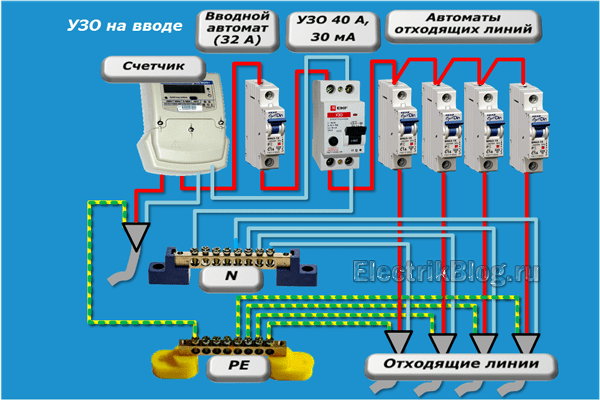

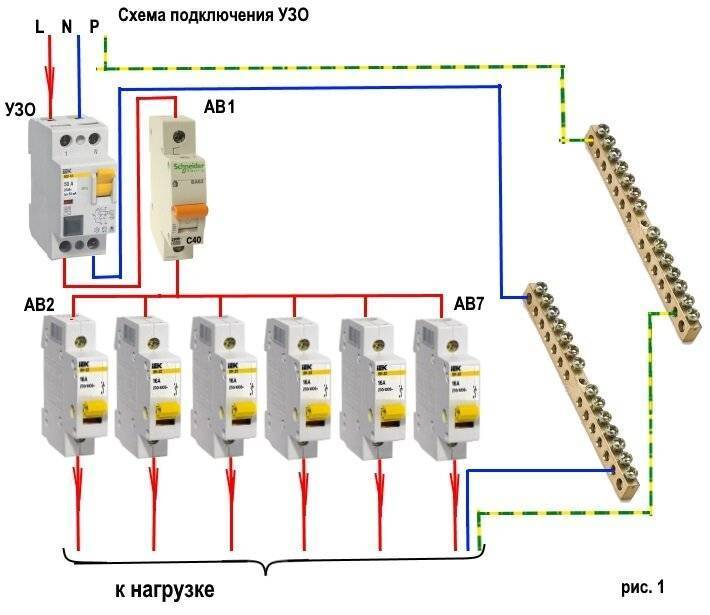

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

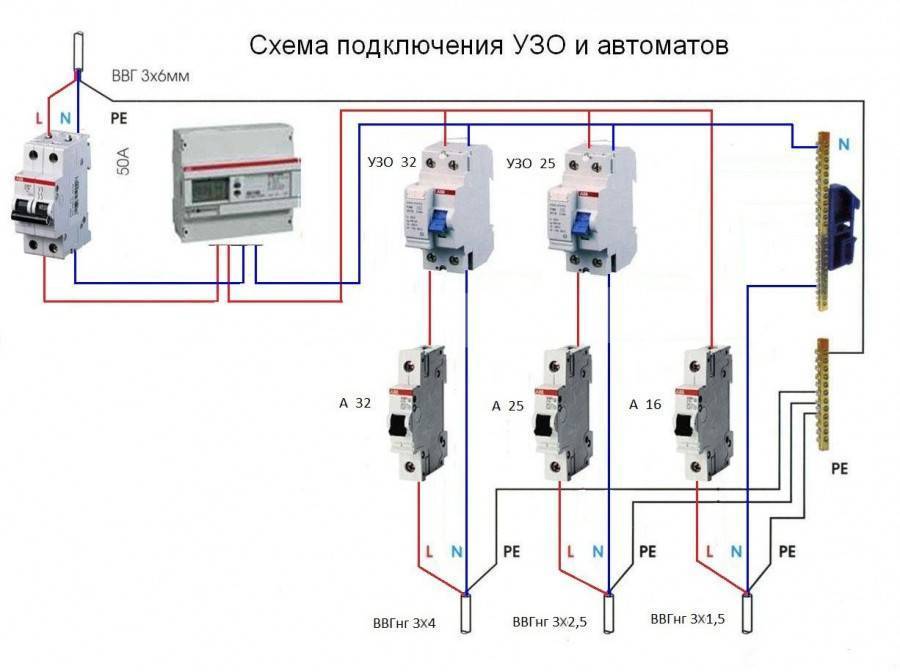

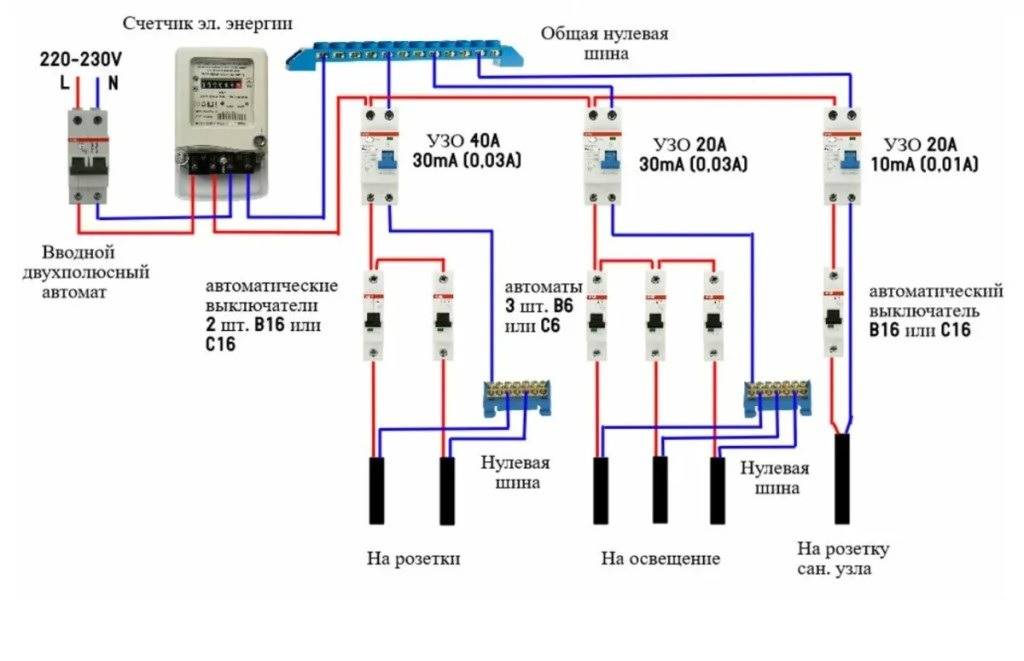

Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

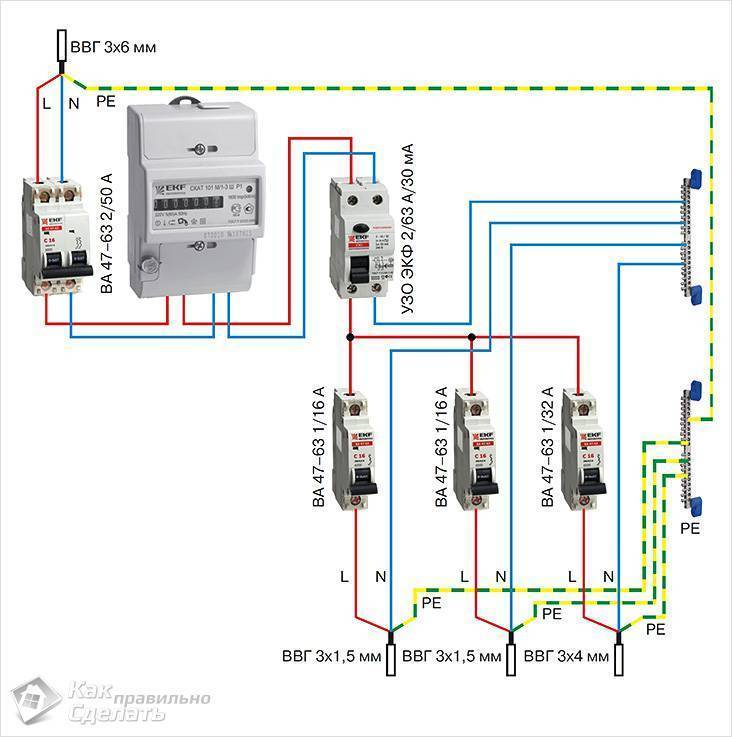

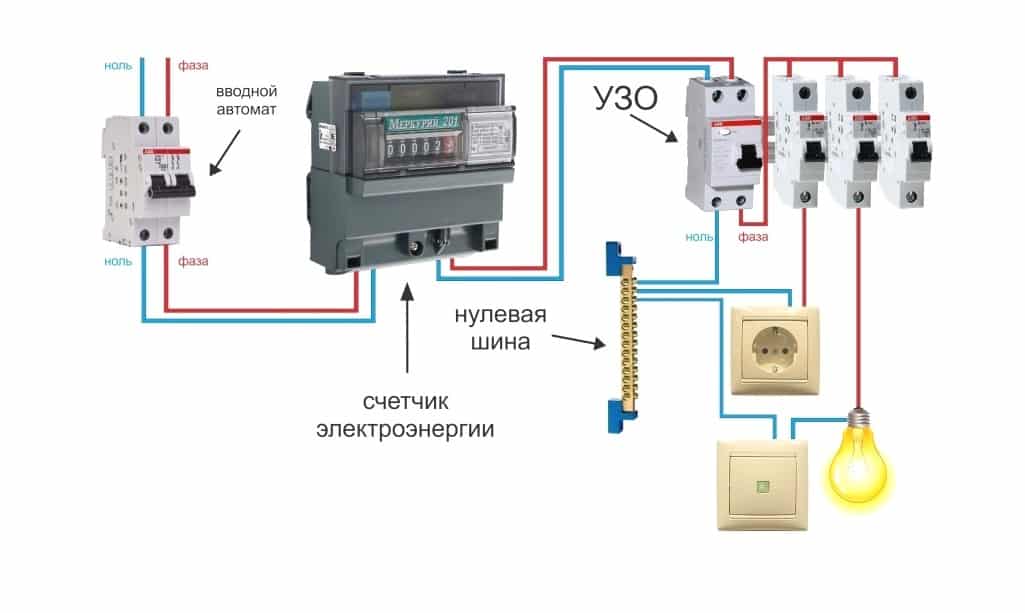

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

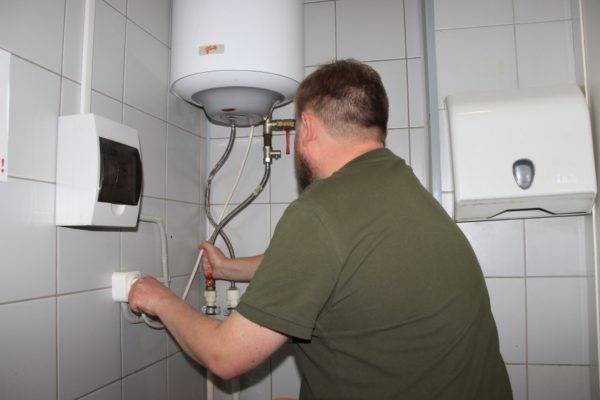

Зачем подключать водонагреватель через УЗО

Водонагреватели используются для разогрева воды и ее дальнейшего использования в бытовых нуждах. В роли нагревательного элемента выступает ТЭН, работающий от сетевого напряжения 220 В. В итоге в одном устройстве имеется 2 фактора, которые в совокупности представляют опасность для жизни человека:

  1. Вода, высокая влажность. Котел водонагревателя заполнен водой. Агрегаты часто устанавливают в помещениях с повышенной влажностью.
  2. Электрический ток, круглосуточно циркулирующий по нагревателю и питающим кабелям. Из-за непрерывной работы пользователи забывают проводить своевременный технический осмотр водонагревателя.

Какое УЗО ставить сразу после счетчика ЛЕО 50А?

Повреждение изоляции ТЭНа или проводки водонагревателя приводит к возникновению тока утечки. Напряжение с токопроводящих частей попадает на резервуар с водой, а с него на корпус агрегата.

Если человек коснется аварийного котла без УЗО, то он неминуемо получит удар током. Поэтому при подключении подобных агрегатов с напряжением и водой рекомендуется использовать защиту от токов утечки.

Какое УЗО ставить сразу после счетчика ЛЕО 50А?
