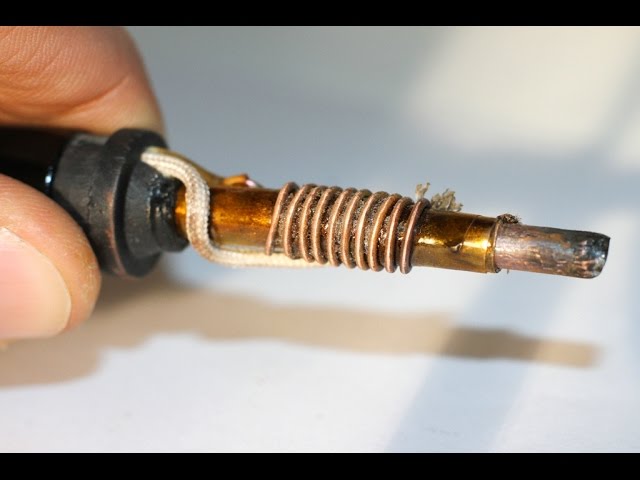

Как сделать индукционный паяльник своими руками

Индукционный паяльник — это инструмент, который позволяет производить паяльные работы с использованием электромагнитного поля. Он работает на принципе нагрева металла благодаря электромагнитной индукции, что позволяет достичь высокой точности и скорости работы.

Самостоятельное создание индукционного паяльника предоставляет возможность настроить его по своим нуждам и требованиям. Для этого нужно будет подобрать и собрать необходимые компоненты, такие как плата с микроконтроллером, инвертор, радиатор для охлаждения, антенна для создания электромагнитного поля, и другие детали.

При правильном изготовлении и настройке индукционного паяльника, он может стать незаменимым инструментом для проведения паяльных работ. Благодаря высокой скорости нагрева он позволит вам сэкономить время и энергию, а также обеспечить качественное паяное соединение.

Однако перед тем, как приступить к созданию индукционного паяльника, необходимо осознать, что этот процесс требует определенных знаний и навыков в области электроники и схемотехники. Неправильная сборка или неправильная настройка индукционного паяльника может привести к негативным последствиям, таким как поломка оборудования или возникновение аварийных ситуаций. Поэтому передобединение своими руками индукционного паяльника стоит тщательно изучить материал и обратиться к опытным специалистам для консультации.

Принцип работы индукционного паяльника

Индукционный паяльник — это устройство, которое использует принцип электромагнитной индукции для создания высокочастотного электромагнитного поля. Это поле нагревает предметы, изготовленные из проводящих материалов, позволяя выполнить пайку без контакта с источником нагрева.

Основным элементом индукционного паяльника является индуктор. Он представляет собой катушку из провода, через которую пропускается переменный ток высокой частоты. При прохождении тока через катушку, в ней возникает изменяющееся магнитное поле, которое индуцирует электромагнитные потоки во вблизи расположенных материалов.

Индукционное паяльное поле, созданное индуктором, может нагревать предметы, которые находятся в его воздействии. Выделенный тепловой поток зависит от факторов, таких как проводимость материала, частота тока, геометрия и размеры предмета.

Для пайки предмета достаточно приложить его к индуктору, и когда он будет находиться в зоне влияния электромагнитного поля, его поверхность начнет нагреваться. После достижения определенной температуры можно нанести паяльную пасту или провод на место соединения и выполнить пайку. Индукционный паяльник идеален для пайки элементов на плате, так как он позволяет мгновенно нагреть точку соединения и избегает перегрева соседних компонентов.

Преимущества индукционного паяльника

1. Эффективность и скорость работы: Индукционные паяльники работают на основе принципа нагрева электропроводящих материалов без прямого контакта. Благодаря этому, они обладают высокой эффективностью и позволяют быстро разогревать рабочую поверхность. Это позволяет значительно сократить время пайки и повысить общую производительность работы.

2. Плавный и равномерный нагрев: Индукционные паяльники обеспечивают плавный и равномерный нагрев материала без промежуточных стадий и перегрева. Они способны достичь высокой точности и контролируемости температуры, что особенно важно при работе с чувствительными электронными компонентами.

3. Безопасность и экономия: Индукционные паяльники не используют открытый огонь или нагревательные элементы, что делает их безопасными в использовании. Благодаря этому минимизируется риск возникновения пожара или поражения электрическим током. Кроме того, они энергоэффективны и экономят электроэнергию, так как нагревается только рабочая поверхность.

4. Универсальность применения: Индукционные паяльники могут использоваться для пайки различных материалов, включая металлы, стекло и керамику. Они могут быть применены в широком спектре отраслей, таких как электроника, медицина, авиация и др.

5. Легкость использования: Индукционные паяльники обычно компактны и просты в использовании. Они не требуют сложной настройки и обслуживания, что позволяет быстро освоить их работу даже новичкам. Кроме того, они обладают долгим сроком службы и надежностью.

Индукционный паяльник: простой прибор с большим потенциалом

Индукционный паяльник – это простой прибор, который может быть собран своими руками и имеет большой потенциал в различных сферах применения. Основная особенность этого инструмента заключается в его способности создавать высокую температуру мгновенно и точно.

Индукционный паяльник состоит из нескольких ключевых компонентов: индукционной катушки, конденсатора и источника энергии. Катушка создает переменное магнитное поле, которое нагревает рабочую поверхность вещества, что позволяет паять или разъединять компоненты металла. Это делает индукционный паяльник идеальным инструментом для работы с металлическими изделиями, электроникой и другими материалами, требующими точного и быстрого нагрева.

Индукционный паяльник позволяет достичь высоких температур в течение нескольких секунд, что является преимуществом при работе с металлом. При этом охлаждение также происходит быстро, что позволяет избежать перегрева материала и повреждения окружающих компонентов. Благодаря этим особенностям индукционный паяльник становится незаменимым инструментом для мастеров, инженеров и электронщиков.

Благодаря своей конструкции и простоте использования индукционные паяльники могут быть применены в широком спектре промышленности. Они используются для пайки различных деталей, выплавления металла, нагрева подшипников, ремонта электронных плат и многих других целей. Индукционные паяльники также позволяют проводить работу с высокой точностью и безопасностью, так как их использование не требует открытого пламени или прямого контакта с нагреваемым предметом.

В итоге, можно сказать, что индукционный паяльник является простым, но мощным инструментом, который обладает большим потенциалом в различных сферах применения. Благодаря своей способности создавать высокую температуру мгновенно и точно, этот прибор становится незаменимым помощником для профессионалов и любителей, работающих с металлом и электроникой.

Изготовление индукционного паяльника

Индукционный паяльник является одним из наиболее эффективных инструментов для пайки электронных компонентов. Он работает по принципу индукционного нагрева, при котором паяльное место нагревается без прямого контакта с паяльной жидкостью.

Для создания индукционного паяльника необходимо собрать несколько основных компонентов. В первую очередь понадобится индукционная катушка, которая будет генерировать электромагнитное поле. Катушку можно изготовить самостоятельно или приобрести готовую. Также потребуется блок питания, который обеспечит необходимое напряжение и ток для работы паяльника.

Важной частью индукционного паяльника является контрольная плата, которая позволяет установить оптимальные параметры нагрева. Плата должна иметь возможность регулировки мощности и температуры, а также индикацию текущих значений. Большинство самодельных индукционных паяльников используют микроконтроллеры для управления этими функциями.

При сборке индукционного паяльника следует учесть безопасность работы. Индукционный нагрев может создавать высокие температуры, поэтому необходимо предусмотреть систему охлаждения и защиту от перегрева. Также стоит обратить внимание на качество материалов, используемых при сборке паяльника, чтобы обеспечить его долговечную работу и безопасность.

Выбор необходимых компонентов

1. Индукционная паяльная станция. Основным компонентом индукционного паяльника является сама паяльная станция. При выборе станции следует обратить внимание на ее мощность, диапазон температур, наличие защиты от перегрева, наличие функции автоматического выключения и наличие дисплея для отображения текущих параметров.

2. Рукоятка-паяльник. В комплекте с индукционной паяльной станцией обычно идет рукоятка-паяльник. При выборе рукоятки стоит обратить внимание на ее эргономические качества, удобство использования, материал изготовления и наличие заземления для безопасности.

3. Паяльники и насадки. Для различных видов работ требуются паяльники и насадки разного размера и формы. При выборе паяльников и насадок нужно учитывать тип используемого паяльного жала, материал изготовления, температурный диапазон работы и прочность конструкции.

4. Паяльная масса и флюс. Для обеспечения надежной пайки необходимо использовать паяльную массу и флюс. Паяльная масса предотвращает коррозию и облегчает распространение тепла, а флюс улучшает смачиваемость и уменьшает образование пузырьков воздуха.

5. Дополнительное оборудование. Кроме основных компонентов, при работе с индукционным паяльником могут понадобиться дополнительные инструменты, такие как паяльная паста, паяльные жидкости, паяльные станки, электролиты и прочие аксессуары.

Схема подключения и сборка индукционного паяльника

Индукционный паяльник представляет собой устройство, которое использует принцип индукции для нагрева предметов. Он состоит из нескольких основных компонентов, а также нескольких соединений, которые обеспечивают его работоспособность.

Для сборки индукционного паяльника необходимо провести следующие шаги:

1. Взять основу паяльника, которая служит для удержания предметов, которые необходимо подогреть. Основа может быть изготовлена из немагнитного материала, чтобы исключить возможность негативного влияния на магнитное поле.
2. Подготовить индукционную катушку, которая будет использоваться для создания магнитного поля. Катушка должна быть обмотана проводом и закреплена на основе паяльника.
3. Присоединить катушку к источнику питания. Для этого необходимо правильно подключить провода от катушки к устройству.
4. Установить индукционный паяльник на стабильной поверхности и включить его. В результате должно возникнуть магнитное поле, которое будет нагревать предметы, расположенные на основе паяльника.

Важно обратить внимание на правильное подключение катушки к источнику питания, так как неправильные подключения могут повлечь за собой неработоспособность паяльника или его повреждение.

В итоге, собранная схема подключения и сборка индукционного паяльника позволят использовать устройство для нагрева предметов без прямого контакта, что может быть особенно полезно при пайке небольших деталей или электронных компонентов.

Настройка и проверка работоспособности

После сборки индукционного паяльника своими руками необходимо осуществить настройку установки и проверить ее работоспособность.

Первым шагом в настройке является подключение паяльника к источнику электропитания. Для этого необходимо проверить правильность подключения проводов, а также обратить внимание на напряжение и частоту сетевого тока.

Далее следует проверить работу генератора. С помощью мультиметра или осциллографа можно измерить выходное напряжение и частоту генератора. Рекомендуется следить за стабильностью выходных показателей.

После этого необходимо проверить катушку индукции на соответствие заданным параметрам. Значения индуктивности и сопротивления должны быть в пределах допустимых значений. В случае необходимости можно вносить корректировки, например, изменять число витков или диаметр провода.

После всех настроек и проверок можно перейти к проверке паяльника в работе. Для этого следует пробовать паять различные элементы и контакты, контролируя качество пайки. Также рекомендуется следить за температурой и временем нагрева, чтобы избежать перегрева элементов.

Важно помнить, что настройка и проверка индукционного паяльника являются неотъемлемой частью процесса его создания. Это позволяет убедиться в правильности сборки и работоспособности устройства, а также принять меры по его доработке, если необходимо.

Применение и особенности использования индукционного паяльника

Индукционный паяльник – это электроустановка, которая используется для выполнения пайки различных элементов электроники. Он отличается от других типов паяльников тем, что нагрев паяльного стержня осуществляется с использованием принципа электромагнитной индукции.

Применение индукционного паяльника особенно удобно при работе с крупными и сложными элементами, такими как медные трубы или элементы автомобильных двигателей. Благодаря своей конструкции и работе по безконтактному принципу, он идеально подходит для пайки элементов, которые сложно было бы паять традиционным способом.

Особенностью индукционного паяльника является возможность точного контроля температуры паяльной зоны и очень быстрого нагрева. Это особенно важно при работе с электронными компонентами, так как избегается перегрев и возможные повреждения. Кроме того, в отличие от других типов паяльников, индукционный не требует использования открытого огня или нагревательных элементов, что делает его более безопасным и удобным в использовании.

Для работы с индукционным паяльником необходимо подбирать оптимальные параметры работы, такие как температура, время нагрева и мощность электромагнитных полей. Для этого можно использовать специальные программы, которые позволяют создавать профили пайки для различных типов материалов и элементов.

Следует отметить, что индукционный паяльник требует некоторого опыта и навыка работы, так как паяльный стержень нагревается очень быстро и может вызвать ожоги. Поэтому перед использованием индукционного паяльника рекомендуется ознакомиться с инструкцией и тренироваться на простых деталях перед выполнением более сложных работ.

В целом, применение индукционного паяльника позволяет значительно упростить и ускорить процесс пайки различных элементов электроники, обеспечивая высокую точность и безопасность работы.

Удобство и эффективность работы с индукционным паяльником

Индукционный паяльник является одним из самых удобных и эффективных инструментов для проведения пайки. Он отличается от других видов паяльников своей технологией, основанной на использовании индуктивного нагрева. Благодаря этому, паяльник достигает высоких температур за считанные секунды, что гарантирует быстрое и качественное выполнение работ.

Одним из преимуществ индукционного паяльника является его мобильность. Благодаря компактным размерам и небольшому весу, он легко помещается в карман или сумку, что позволяет брать его с собой в поездки и использовать в любом удобном месте. Безопасность также является важным аспектом работы с индукционным паяльником – отсутствие пламени позволяет снизить риск возникновения пожара и обеспечивает безопасность как для пользователя, так и для окружающих.

Эффективность работы с индукционным паяльником обеспечивается не только высокой температурой нагрева, но и возможностью регулировки интенсивности нагрева. Паяльник оснащен специальным регулятором, который позволяет выбирать оптимальную температуру для выполнения различных видов работ. Кроме того, индукционный паяльник обладает высокой точностью и мощностью, что позволяет работать с различными материалами без повреждения их структуры.

Одна из особенностей индукционного паяльника – возможность использования специальных аксессуаров. Например, специальные насадки позволяют выполнять пайку в труднодоступных местах и на поверхностях различных форм. Также с помощью подставки можно удерживать паяльник в удобной для работы позиции, что снижает нагрузку на руки и улучшает эргономику работы.

Индукционный паяльник – отличный выбор для профессионалов и любителей, которым важны удобство и эффективность паяльных работ. Он позволяет с легкостью справляться с задачами любой сложности, предоставляя пользователю максимально комфортные условия для работы и обеспечивая высокий уровень качества пайки.

Основные правила использования индукционного паяльника

Индукционный паяльник является эффективным инструментом для выполнения различных задач по пайке электронных компонентов и соединения металлических деталей. Чтобы использование паяльника было безопасным и эффективным, необходимо соблюдать несколько основных правил.

1. Выбор правильной мощности: Перед началом работы необходимо выбрать подходящую для задачи мощность паяльника. Высокая мощность может привести к перегреву деталей, а низкая может не обеспечить достаточной температуры для пайки.
2. Правильная температура: Паяльник должен быть нагрет до достаточной температуры для плавления припоя, но не должен быть слишком горячим, чтобы не повредить компоненты или детали. Регулируйте температуру согласно рекомендациям каждой конкретной задачи и используйте термостат, если это возможно.
3. Правильный выбор насадки: Выбор правильной насадки для паяльника важен для обеспечения точности и удобства работы. Размер и форма насадки должны соответствовать размерам и форме обрабатываемых компонентов или деталей.
4. Подготовка рабочей поверхности: Рабочая поверхность должна быть чистой и аккуратной. Убедитесь, что детали, которые будут паяться, не имеют грязи, коррозии или других загрязнений, которые могут повлиять на качество пайки.
5. Бережное обращение с паяльником: Используйте индукционный паяльник осторожно, избегайте падений или ударов, чтобы не повредить его или причинить вред себе или окружающим.
6. Использование специального инструмента: В некоторых случаях, для обеспечения более точной работы и защиты деталей, может потребоваться использование специального инструмента, такого как флюс или паяльная паста.

Соблюдение этих основных правил позволит вам эффективно использовать индукционный паяльник для выполнения задач пайки с высоким качеством и безопасностью.
