Как определить сечение провода или жил кабеля?

Какой кабель выбрать для квартирной проводки

Несмотря на дешевизну алюминиевых проводников, от их применения лучше отказаться. Причина – низкая надежность контактов, через которые будут проходить токи. Второй повод – несоответствие сечения провода мощности современной бытовой техники. Кабель из меди отличается надежностью, длительным сроком эксплуатации.

В квартирах и домах допускается использовать провод с маркировкой:

  • ПУНП – плоский проводник с медными жилами в ПВХ-оболочке. Рассчитан на напряжение номиналом 250 В при частоте 50 Гц.
  • ВВГ/ВВГнг – плоские кабели из меди с двойным ПВХ-покрытием. Применяются внутри и снаружи сооружений, не подвержены возгоранию. Бывают с 2-мя, 3-мя и 4-мя жилами.
  • NYM – провод из меди для внутренней одиночной линии. Имеет изоляционную ПВХ-оболочку и наружное покрытие, жилы с заземлением и без него.

При выборе количества жил понадобится учесть способность токопроводимости на единицу сечения. В данном случае квартирную сеть лучше сделать из одножильного провода, толщина которого больше. Многожильные элементы можно изгибать многократно, подсоединять на них электроприборы. Качественным будет только кабель с тонкими жилами.

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).

Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:

U = ((p l) / S) I

где:

  • U — напряжение постоянного тока, В
  • p — удельное сопротивление провода, Ом*мм2/м
  • l — длина провода, м
  • S — площадь поперечного сечения, мм2
  • I — сила тока, А

Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.

Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.

Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.

Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

Для однофазной сети напряжением 220 В:

Где:

  • Р – это суммарная мощность для всех электроприборов, Вт;
  • U — напряжение сети, В;
  • COSφ — коэффициент мощности.

Для трёхфазной сети напряжением 380 В:

Наименование прибора Примерная мощность, Вт
LCD-телевизор 140-300
Холодильник 300-800
Пылесос 800-2000
Компьютер 300-800
Электрочайник 1000-2000
Кондиционер 1000-3000
Освещение 300-1500
Микроволновая печь 1500-2200

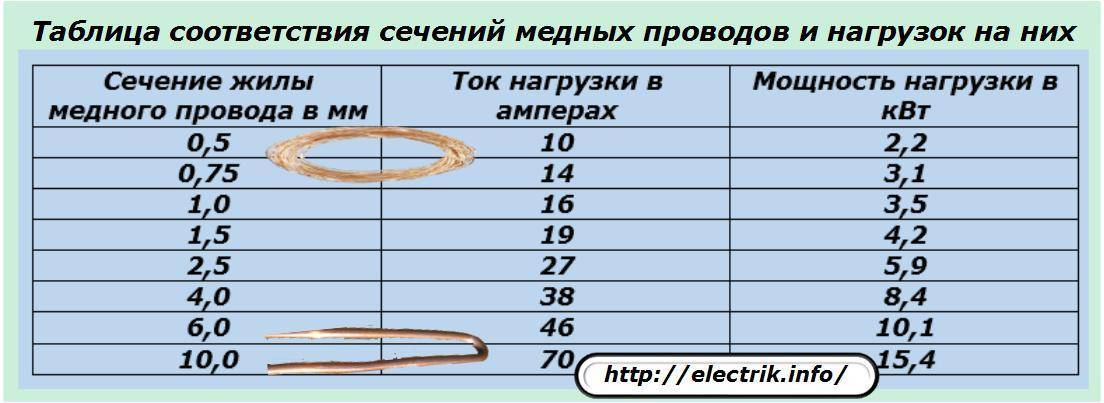

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.

Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.

Сечение токо-
проводящих
жил, мм
Медные жилы проводов и кабелей
Напряжение 220В Напряжение 380В
Ток, А Мощность, кВт Ток, А Мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6
Популярные статьи  Как правильно выбрать торшер: советы эксперта

Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо-
проводящих
жил, мм
Алюминиевые жилы проводов и кабелей
Напряжение 220В Напряжение 380В
Ток, А Мощность, кВт Ток, А Мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44 170 112,2
120 230 50,6 200 132

Общая информация о кабеле и проводе

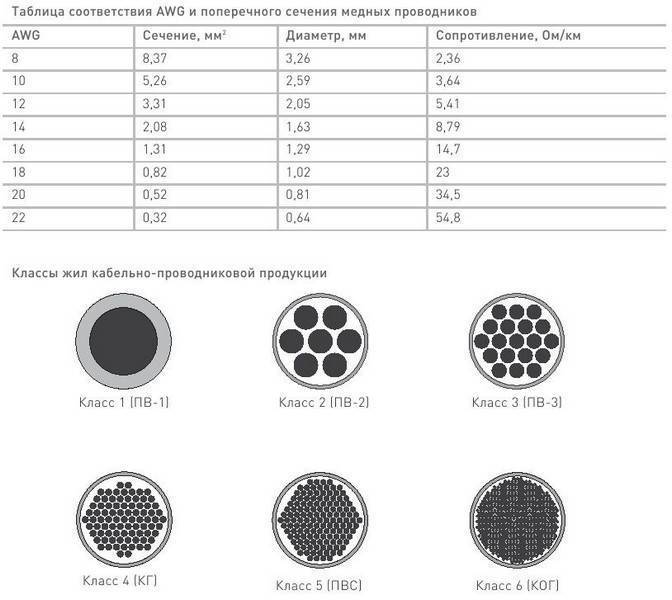

При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.

Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку).

Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Материалы проводников

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

  1. Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
  2. Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
  3. Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Как определить сечение провода или жил кабеля?

Различные вида кабелей по материалу изготовления жил

Важно! Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току). Это интересно: Провод ПВ-1 — основные характеристики, маркировка

Это интересно: Провод ПВ-1 — основные характеристики, маркировка

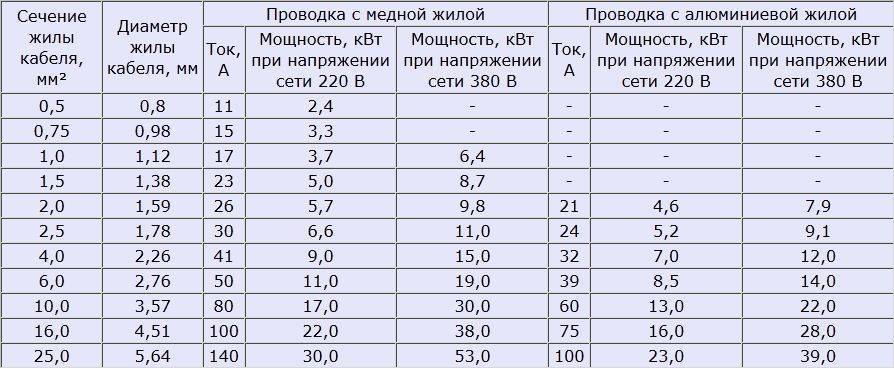

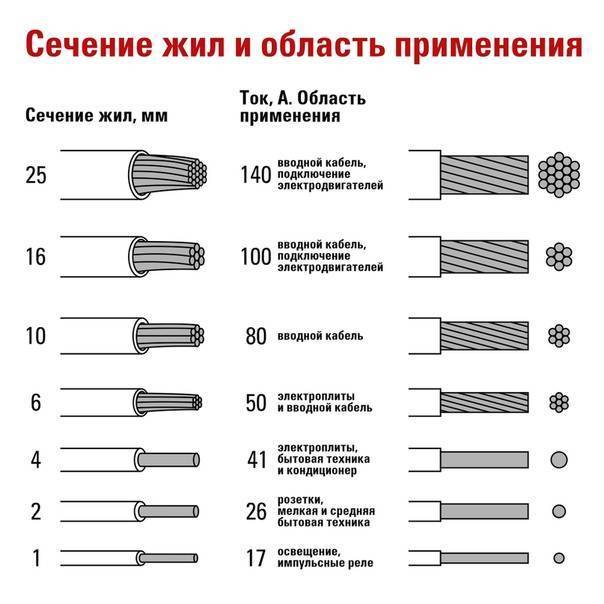

Зависимость тока, мощности и сечения жил

Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.

  • Выбирая кабель, необходимо руководствоваться несколькими критериями:
  • сила электротока, которую будет пропускать кабель;
  • мощность потребителей;
  • токовая нагрузка, оказываемая на кабель.

Мощность

Самым важным параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. От сечения проводника зависит максимальная мощность передаваемой по нему электроэнергии

Поэтому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу

Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления.

Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды.

Соответственно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. Если к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них.

Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.

Рекомендуется округлять сечение в сторону увеличения мощности из-за возможного увеличения потребляемой электроэнергии в будущем. Обычно берут следующую по числу площадь сечения от рассчитанной величины. Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.

В индивидуальных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Однако большая часть техники не рассчитана на такое электронапряжение. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерным распределением токовой нагрузки на все фазы.

Электроток

Зачастую мощность электрооборудования и техники может быть не известна владельцу из-за отсутствия этой характеристики в документации или полностью утерянных документов, этикеток. Выход в такой ситуации один – произвести расчет по формуле самостоятельно.

Мощность определяется по формуле:

P = U*I

  • где:
  • Р – мощность, измеряемая в ваттах (Вт);
  • I – сила электротока, измеряемая в амперах (А);
  • U – приложенное электронапряжение, измеряемое в вольтах (В).
  • Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами:
  • амперметром;
  • мультиметром;
  • токоизмерительными клещами.

После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.

Популярные статьи  Почему лампа постоянно горит и не реагирует на выключатель?

Нагрузка

Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. Когда по проводникам проходит слишком большой электроток для их сечения, то может происходить разрушение и оплавление изоляционного слоя.

Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей.

После этого произвести вычисления токовой нагрузки по формулам:

однофазная сеть:  I = P*Ki/U

трехфазная сеть:  I = P*Ki/(√3*U)

  • где:
  • P – общая мощность энергопотребителей;
  • Ki – коэффициент, равный 0,75;
  • U – электронапряжение в сети.

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

  • закрытая;
  • открытая.

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

Определение площади сечения проводника по его диаметру

Способы вычисления потребления электроэнергии бытовыми приборами

Как выбрать автоматический выключатель по мощности и току нагрузки?

Как рассчитать падение напряжения по длине кабеля в электрических сетях

Какая проводка лучше — сравнение медной и алюминиевой электропроводки

Как перевести амперы в киловаты?

Способы определения сечения провода

Опытному электрику не составит труда определить сечение кабеля просто на глаз. Но для человека, у которого нет соответствующих навыков, вычисление указанной величины может стать настоящей проблемой.

На самом деле сечение провода можно определить с использованием нескольких способов, не представляющих сложности даже при отсутствии соответствующей подготовки.

Проще всего обратить внимание на маркировку кабельно-проводниковой продукции, нанесённую снаружи на изоляционное покрытие и повторяющуюся, с определённой периодичностью. Также о данной величине можно узнать у продавца

Но если сечение не указано, или речь идёт о старом проводе, о характеристиках которого никакой информации нет, указанное значение можно узнать, воспользовавшись способами, указанными ниже. Для начала нужно узнать диметр

Также о данной величине можно узнать у продавца. Но если сечение не указано, или речь идёт о старом проводе, о характеристиках которого никакой информации нет, указанное значение можно узнать, воспользовавшись способами, указанными ниже. Для начала нужно узнать диметр.

При помощи приборов

Приборы с помощью которых можно измерить сечение:

  • штангенциркуль,
  • микрометром.

Думаю все могут пользоваться этими приборами, ниже в видео рассказано как применять микрометр:

Метод наматывания

Если в наборе домашних инструментов эти приборы отсутствуют, площадь сечения можно подсчитать, воспользовавшись альтернативным методом, при котором достаточно линейки и карандаша (или любого другого стержня).

Жила, очищенная от изоляции по длине до 500 мм, наматывается на карандаш, при плотном прилегании витков. Для вычисления сечения потребуется измерение следующих величин:

  • общей длины намотанного участка в мм;
  • количества витков.

Для определения диаметра жилы достаточно разделить полученную длину на число витков.

Как определить сечение провода или жил кабеля?

Чтобы вычислить площадь сечения, осталось полученный результат подставить в формулу, указанную ниже.

Определение сечение методом расчёта по диаметру

Этот метод основан на начальном курсе геометрии, не связанный со сложными вычислениями. Для определения исходных показателей, необходимых при выполнении расчёта, следует воспользоваться штангенциркулем. С помощью этого инструмента измеряется значение диаметра жилы, очищенной от изоляционного покрытия.

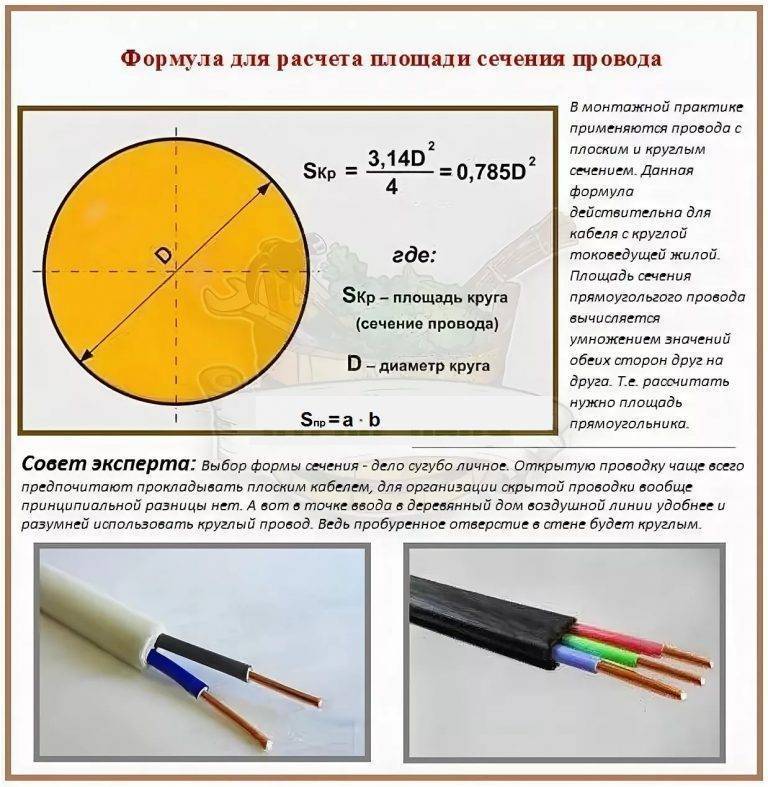

Расчёт производится по следующей формуле, применяющейся для определения площади круга:

S = πR², в которой

  • π – постоянная величина, равная 3,14 в ближайшем округлении;
  • R – радиус сечения провода, определяется делением полученного значения диаметра на 2.

Если в указанную формулу, вместо радиуса, вставить диаметр, получим следующее:

S = (πD²)/4,

где D – значение диаметра жилы.

Преобразовав указанную формулу, после разделения числовых величин, получим следующее соотношение:

S = 0,785D².

Подставив измеренную величину диаметра, получим значение площади поперечного сечения провода. Учитывая округлённую величину π, ответ получится с определённой погрешностью, но точность вычисления вполне достаточна для поставленных задач.

Как рассчитать сечение кабеля по мощности: формула

Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.

Первый шаг. Рассчитывается суммарная мощность всех электроприборов, которые могут быть подключены к сети:

Pсум = (P1 + P2 + .. + Pn) × Kс

  • P1, P2 .. – мощность электроприборов, Вт;
  • Kс – коэффициент спроса (вероятность одновременной работы всех приборов), по умолчанию равен 1.

Второй шаг. Затем определяется номинальная сила тока в цепи:

I = Pсум / (U × cos ϕ)

  • Pсум – суммарная мощность электроприборов;
  • U – напряжение в сети;
  • cos ϕ – коэффициент мощности (характеризует потери мощности), по умолчанию равен 0.92.
Популярные статьи  Часть, находящаяся под напряжением (токоведущая часть): что это такое, определение, примеры

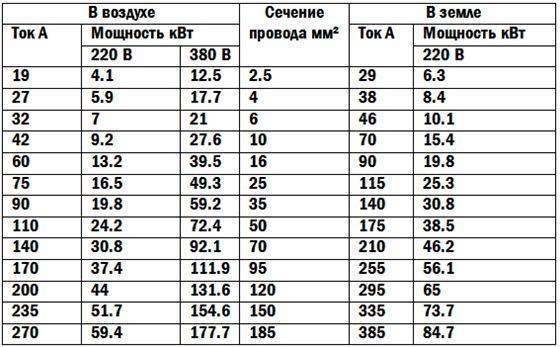

Третий шаг. На последнем этапе используются таблицы, согласно ПУЭ (Правила устройства электроустановок).

Таблица сечения медного кабеля по току по ПУЭ-7

Сечение проводника, мм2 Ток, А, для проводов, проложенных
открыто в одной трубе
двух одножильных трех одножильных четырех одножильных одного двухжильного одного трехжильного
0.5 11
0.75 15
1 17 16 15 14 15 14
1.2 20 18 16 15 16 14.5
1.5 23 19 17 16 18 15
2 26 24 22 20 23 19
2.5 30 27 25 25 25 21
3 34 32 28 26 28 24
4 41 38 35 30 32 27
5 46 42 39 34 37 31
6 50 46 42 40 40 34
8 62 54 51 46 48 43
10 80 70 60 50 55 50
16 100 85 80 75 80 70
25 140 115 100 90 100 85
35 170 135 125 115 125 100
50 215 185 170 150 160 135
70 270 225 210 185 195 175
95 330 275 255 225 245 215
120 385 315 290 260 295 250
150 440 360 330
185 510
240 605
300 695
400 830

Таблица сечения алюминиевого кабеля по току по ПУЭ-7

Сечение проводника, мм2 Ток, А, для проводов, проложенных
открыто в одной трубе
двух одножильных трех одножильных четырех одножильных одного двухжильного одного трехжильного
2 21 19 18 15 17 14
2.5 24 20 19 19 19 16
3 27 24 22 21 22 18
4 32 28 28 23 25 21
5 36 32 30 27 28 24
6 39 36 32 30 31 26
8 46 43 40 37 38 32
10 60 50 47 39 42 38
16 75 60 60 55 60 55
25 105 85 80 70 75 65
35 130 100 95 85 95 75
50 165 140 130 120 125 105
70 210 175 165 140 150 135
95 255 215 200 175 190 165
120 295 245 220 200 230 190
150 340 275 255
185 390
240 465
300 535
400 645

Зачем узнавать сечение провода

Здесь я могу выделить следующие причины:

Нет бирки на кабеле или бухте. Такая ситуация обычна, особенно это можно применить ко всем старым проводам, даже на рынке такие часто встречаются. Опытные электрики уже точно знают, где и какие жила, а вот новички чаще всего даже не догадываются.

Покупка проводов и кабелей. В таком случае также нужно узнавать сечение кабеля. Ведь производители в последнее время любят лукавить, и экономят на этом постоянно деньги

Но, вам нужно будет такой провод устанавливать, поэтому очень важно узнать, как определить сечение провода

Что будет, если выбрать сечение провода неправильно:

  1. Толстая жила серьезно ударит по вашему карману, а результат от этого лучше не станет;
  2. Если жила окажется слишком маленькой, она начнет перегреваться и может расплавить изоляцию и со временем вызвать пожар.

Расчет мощности электроприборов

Каждый кабель и провод имеет свою номинальную мощность, такая мощность означает, что он способен выдержать ту или иную нагрузку. Если не хватит мощности или приборы в вашем доме выдадут слишком большое напряжение, ваш проводник может выйти из строя. В этом случае у вас не получится избежать серьезной аварии.

Поэтому научимся с вами считать мощность всех электрических приборов в доме. Для этого берем характеристику каждого прибора, и выписываем ее на отдельный листок.

Обращаю внимание, если не нашли характеристики в документах, воспользуйтесь интернетом. Теперь, когда мы получили все значения, их нужно сложить и умножить на 0.8

Формула выглядит вот так:

Теперь, когда мы получили все значения, их нужно сложить и умножить на 0.8. Формула выглядит вот так:Как определить сечение провода или жил кабеля?

P1 – это прибор;

0.8 – это 80% загруженности всей сети. Это показание считается оптимальным, к примеру: пылесос, утюг, фен – вы использовать постоянно не будете. Поэтому оставляем только 80%.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
