Как можно сделать регулятор громкости для радиоточки в квартире?

Отключение радиоточки

Уважаемые абоненты Российских Сетей Вещания и Оповещения!

Информируем вас, что в рамках действующего Федерального и регионального законодательства на ФГУП РСВО возложена функция централизованного оповещения жителей города при возникновении чрезвычайных ситуаций, к числу которых относятся стихийные бедствия, техногенные катастрофы, террористические акты и т.п.

Основным средством оповещения при чрезвычайных ситуациях является радиоточка проводного вещания.

Это одно из немногих технических средств массовой информации, которое работает в условиях отключения электроэнергии и обеспечивает доведение информации в зонах, непосредственно прилегающих к очагу природной или техногенной катастрофы.

Таким образом, установленная в квартире или нежилом помещении радиоточка предназначена, прежде всего, для обеспечения безопасности граждан при возникновении чрезвычайной ситуации. По этой причине закон определяет, что подключение всех жилых и нежилых помещений к сети проводного вещания – обязательное условие эксплуатации любого здания в Санкт-Петербурге.

Отсутствие в жилом или общественном помещении работающей радиоточки может стать причиной несвоевременного уведомления о возникновении чрезвычайной ситуации, что представляет существенную угрозу для жизни и здоровья.

Если Вам небезразлична безопасность Ваших детей и внуков, то мы настоятельно рекомендуем принять неотложные меры по восстановлению радиоточки у Вас дома.

Вызов специалистов радиотрансляционной сети для проведения работ по установке и восстановлению радиоточки – бесплатный. Заявки принимаются по телефону: (812) 318-06-10 .

Учитывая особую важность своевременного оповещения о чрезвычайных ситуациях в местах нахождения Ваших детей и внуков, просим ставить нас в известность об отсутствии радиоточек в школах, детских садах, поликлиниках и больницах. Благодарим за понимание и помощь!

Благодарим за понимание и помощь!

ПОРЯДОК ОТКЛЮЧЕНИЯ РАДИОТОЧКИ

Порядок отключения радиоточек по заявлениям физических лиц.

Заявление оформляется в следующем порядке:

1. Абонент лично подает заявление в адрес ФГУП РСВО при условии обязательного предъявления документов, подтверждающих его личность, регистрацию или право собственности по месту снятия (отключения) радиоточки (паспорт, свидетельство о праве собственности или другой документ, удостоверяющий его правоотношение к жилой площади по месту снятия (отключения) радиоточки), а также последнюю квитанцию на оплату услуг ЖКХ.

2. Оплата снятия (отключения) радиоточки осуществляется по квитанциям установленного образца в любом отделении Сбербанка РФ без взимания комиссии. Квитанции выдаются при оформлении заявления на снятие (отключение) радиоточки.

3. После оказания всех необходимых услуг и оформления заявления, ФГУП РСВО выдает Абоненту справку о прекращении начисления абонентской платы (ежемесячной) за пользование радиоточкой.

4. Снятие (отключение) радиоточки выполняется в назначенный день.

Скачать бланк заявления на установку / включение / снятие радиоточки

Скачать бланк квитанции на оплату услуг

Информацию о порядке отключения радиоточки можно получить по телефону (812) 318-06-10 или непосредственно в офисе ФГУП РСВО по адресу: 196240, Санкт-Петербург, ул.Варшавская, дом 118 (ст.метро Московская).

В случае невозможности личной явки, абонент может направить в адрес ФГУП РСВО любым доступным ему способом заявление с приложением копий документов подтверждающих его личность и правоотношение к жилому помещению по адресу отключения радиоточки. Необходимость предоставления подтверждающих документов обусловлена недопущением противоправных действий третьих лиц. Обработка заявления производится в срок не более 30 дней с даты его регистрации. Ответ заявителю направляется почтовым отправлением.

Ордена Трудового Красного Знамени Федеральное государственное унитарное предприятие «Российские сети вещания и оповещения»

Схемы индикации.

Блок индикации на основе микросхемы К155РЕ3:

Как можно сделать регулятор громкости для радиоточки в квартире?
увеличение по клику

Непосредственно счётный узел построен на счётчиках IC1 и IC2. Переключателями S1-S5 задаётся первоначальный уровень громкости (в двоичном коде!!!), который устанавливается при включении устройства. Цепь R6, C1 обеспечивает загрузку выставленного значения.

На микросхемах IC6, IC7 формируются сигналы остановки счёта при достижении крайних значений : 0 и 32 (64дБ).

Инверторы IC8 включены для устранения щелчков при регулировании громкости. Буферные транзисторы VT1-VT5 взяты с большим запасом практически под любое реле. Тип и напряжение питания реле не указываю — на Ваш выбор.

Микросхема IC3 используется как преобразователь двоичного кода в двоично-десятичный. Преобразование происходит «один в один», то есть индикация осуществляется от 0 до 32 (напоминаю, что шаг регулировки 2 дБ и соответственно глубина регулировки будет 64 дБ.) При желании сделать индикацию в децибелах, достаточно изменить прошивку IC3. (Опять напоминаю, что микросхемы К155РЕ3 однократно программируемые. Таким образом для смены прошивки придётся использовать новую микросхему). «Прошивка» очевидна, поэтому не приводится.

IC4, IC5 управляют семисегментными индикаторами с общим анодом. При использовании индикаторов с общим катодом IC4 и IC5 необходимо заменить на К514ИД1, а резисторы R7-R19 исключить.

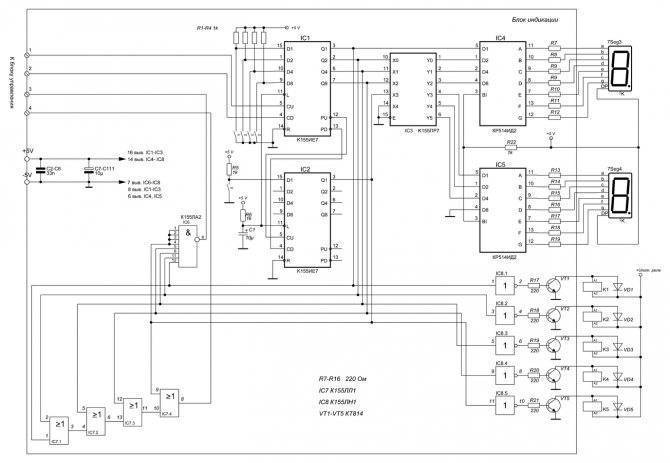

Блок индикации на основе микросхемы К155ПР7:

Как можно сделать регулятор громкости для радиоточки в квартире?
увеличение по клику

Здесь всё, как в предыдущей схеме, только вместо микросхемы памяти используется специализированная микросхема для преобразования двоичного кода в двоично-десятичный. Преобразование происходит «один в один», то есть индикация осуществляется от 0 до 32 (напоминаю, что шаг регулировки 2 дБ и соответственно глубина регулировки будет 64 дБ.)

Блок индикации без микросхем памяти. Учитывая, что вышеуказанные микросхемы на сегодняшний день являются довольно труднодоставаемыми, была разработана схема индикации на обычных счётчиках:

Как можно сделать регулятор громкости для радиоточки в квартире?
увеличение по клику

Подробнее о схеме: непосредственно счётный узел построен на счётчиках IC1 и IC2. Для формирования двоично-десятичного кода используются IC3, IC4. Переключателями S1-S5 (в двоичном коде!!!) и S6-S10 (в двоично-десятичном коде!!!) задаётся первоначальный уровень громкости, который устанавливается при включении устройства. Цепь R6, C1 обеспечивает загрузку выставленных значений.

Популярные статьи  Линейное напряжение

На микросхемах IC7, IC9 формируются сигналы остановки счёта при достижении крайних значений : 0 и 32 (64дБ).

Инверторы IC8 включены для устранения щелчков при регулировании громкости. Буферные транзисторы VT1-VT5 взяты с большим запасом практически под любое реле. Тип и напряжение питания реле не указываю — на Ваш выбор.

IC5, IC6 управляют семисегментными индикаторами с общим анодом. При использовании индикаторов с общим катодом IC5 и IC6 необходимо заменить на К514ИД1, а резисторы R7-R19 исключить.

Недостатки схемы: 1. необходимость двойного задания начального уровня громкость — S1-S5 в двоичном коде и S6-S10 тоже самое, но в двоично-десятичном коде.(если использовать общие группы переключателей, что часто встречается в Интернете, будет несоответствие между показаниями индикатора и реальным уровнем громкости).

2. из-за помех по цепям питания возможно несоответствие между показаниями индикатора и реальным уровнем громкости. Для избежания этого необходимо обязательно на каждый счетчик установить по цепям питания шунтирующие конденсаторы, а на выключателе питания использовать искрогасящие цепи. При такой организации схема эксплуатируется уже в течении 2 лет и показала надёжную работу!

Продолжение следует…

Радиофицирование помещений[править | править код]

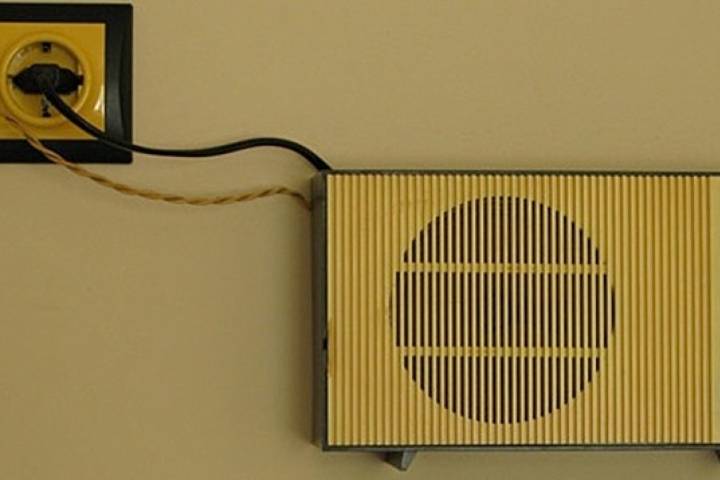

Как правило, розетки проводного вещания устанавливаются в жилых и служебных помещениях.

Во времена существования СССР радиоточки служили, помимо прочего, средством массового оповещения ГО, а потому устанавливались повсеместно, включая нежилые помещения, служебные и общеобразовательные учреждения (магазины, конторы, школы, детские сады, институты, больницы, дома отдыха и проч.)

В настоящее время количество радиоточек регламентировано СП 133.13330.2012 “Сети проводного радиовещания и оповещения в зданиях и сооружениях. Нормы проектирования”.

В жилых помещениях устанавливаются 2 радиоточки по следующему правилу: на кухне и в смежной с кухней комнате вне зависимости от числа комнат в квартире (п.4.50 СП 133.13330.2012).

В общественных зданиях и сооружениях количество радиоточек варьируется в зависимости от функционального назначения здания и определяется п.4.51 СП 133.13330.2012.

В настоящее время в российских городах в строящихся домах по типовым проектам продолжают присутствовать сети проводного вещания со схемой распределения радиоточек, принятой в СССР.

К слову сказать, существует разночтение между ГОСТ 55264-2012 и СП 133.13330.2012 в части расчета нагрузки системы радиофикации для жилых зданий. Так, исходя из требований п.4.50 СП 133.13330.2012, необходимо принимать мощность сети радиотрансляции не менее 0,4 Вт на одну квартиру (0,2 Вт на одну радиоточку), а в соответствии с табл. 1 ГОСТ 55264-2012 номинальную мощность радиоточки для 3-ей группы сложности следует принимать равной 0,15 Вт. Это же значение (0,15 Вт) можно рассчитать по формуле P=U2/R при номинальном напряжении сети проводного вещания 30 В и волновом электрическом сопротивлении типового громкоговорителя 6000 Ом.

Качественные показатели[править | править код]

Диапазон воспроизводимых частот:

  • 50 — 10 000 Гц — для городов (1-я программа);
  • 100 — 6 000 Гц — для сельской местности (также для 2-й и 3-й программ).

Неравномерность АЧХ не более 6 дБ

КНИ не более 6% на низшей частоте при номинальном напряжении в сети.

Отношение сигнал/шум: не хуже 50 дБ.

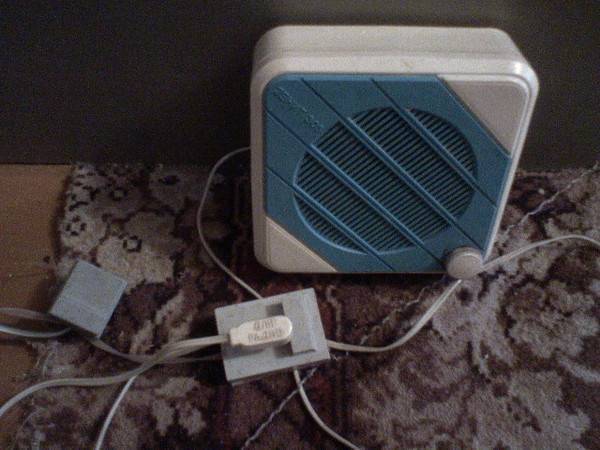

В качестве розетки для проводного вещания ранее использовалась специализированная розетка с надписью «Для радио». Однако габаритные характеристики разъёмов розетки практически не отличались от гнёзд розетки сети переменного тока 220 В, что позволяло многим абонентам ошибочно включать абонентские громкоговорители в сеть 220 В, что могло привести громкоговоритель к выходу из строя.

С середины 1980-х гг. у абонентского громкоговорителя стали применяться видоизменённые вилки (цилиндрические контакты были заменены на ножевые), в соответствии с этим изменилась и конструкция розеток (цилиндрические разъёмы заменены на цилиндрическо-ножевые, что сохраняло возможность подсоединения вилок старого типа в изменённые розетки).

Напряжения вещания были кратны и минимальным было 15В (а не 12). Далее кратно — 30, 60, 120, 240, 480 и 960 вольт. В Москве на распределительном фидере было принято напряжение 120В, а в магистральном — 480В. В Санкт-Петербурге — 240/960 вольт соответственно. В стояках домов после абонентских трансформаторов — соответственно 15 и 30 вольт.

Достоинства[править | править код]

  • Высокая экономичность и надёжность;
  • Возможность использования в отсутствие бытовых электросетей;
  • Простота использования абонентского громкоговорителя;
  • Развитая сеть трансляционных линий (присутствует практически в каждом здании в стране);
  • Возможность реконструкции существующих сетей для предоставления комплекса современных услуг (цифровое радиовещание, телевидение, телефония, Интернет, сети телеметрии для приборов учёта потребления электроэнергии, тепла, воды, газа);
  • Включение в систему гражданской обороны: возможность сообщения людям при химической, биологической, радиационной опасности в военное и мирное время, планов эвакуации, правил защиты населения.

Проводное вещание сегодня[править | править код]

В 21 веке, точнее, в 2000—2010 годах, актуальность использования проводного радиовещания очень сильно снизилась по сравнению с 1930—1990 годами.

Причины: стационарное использование, невозможность приёма более трёх радиопрограмм, широкое распространение качественного УКВ-вещания, взимание платы.

Вторую жизнь РТС может дать использование цифрового радиовещания и предоставление комплекса услуг (Интернет, цифровое ТВ и др.)

Линии связи проводного вещания используются для трансляции сигналов региональной автоматизированной системы централизованного оповещения гражданской обороны (РАСЦО).

Стоит ли оставлять радиоточку

Несмотря на то, что радиоточка должна присутствовать во всех жилых домах, жильцы имеют полное право отказаться от ее использования. По факту смысла держать радиоточку сейчас мало — любители слушать радио делают это онлайн либо с помощью портативны приемников, а на случай чрезвычайных ситуаций предусмотрены другие, более глобальные системы оповещения. Их сигнал вы точно не пропустите даже у себя в квартире.

Как можно сделать регулятор громкости для радиоточки в квартире?

Более того, работающая радиоточка — это не бесплатная услуга, с 1-го апреля 2020 года абоненту нужно за нее платить уже 117,96 рублей в месяц. Этим деньгам можно найти куда более достойное применение, например, потратить их на оплату мобильной связи.

Избавиться от радиоточки жителям Москвы и Санкт-Петербурга можно путем подачи заявления в многофункциональный центр:

  1. Запишитесь на прием в ближайший МФЦ или воспользуйтесь электронной очередью на месте.
  2. Оплатите разовую пошлину за отключение радиоточки Российским сетям вещания и оповещения (ФГУП РСВО). Сделать это можно через банкомат, размер пошлины — 60 рублей.
  3. Посетите МФЦ, с собой нужно взять квитанцию об оплате пошлины, паспорт, свидетельство, подтверждающее ваше право на жилье.
  4. Заполните заявление на отключение радиоточки. Бланк можно получить на месте или скачать из интернета и заполнить заранее.

В тему: 5 услуг из советского прошлого, которые пора отключить и не тратить деньги

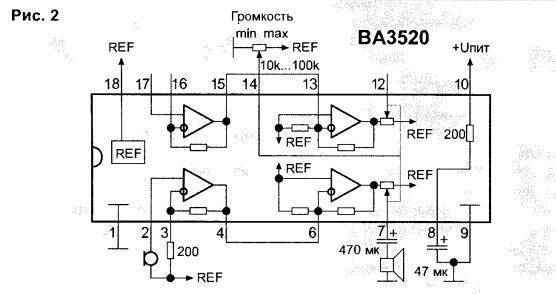

Цифровой регулятор громкости на BA3520

Как можно сделать регулятор громкости для радиоточки в квартире?

Операционные усилители (ОУ) внутри — обычные, с той лишь разницей, что некоторые резисторы обратной связи уже установлены в микросхеме. Выходной ток предварительных усилителей — несколько миллиампер, выходных — около сотни миллиампер. На рисунках указаны рекомендуемые схемы включения, но, в принципе, ОУ можно включать по любой стандартной схеме, за исключением, разве что, дифференциальной.

Если слишком большое усиление не требуется, предваритепьные уси- лители можно не использовать, подав входной сигнал непосредственно на выходные усилители (их коэффициент усиления при максимальной громкости — около 7). При этом входы предварительных усилителей желательно соединить с выходом REF микросхемы. Если использовать эти микросхемы для замены переменного резистора, сигнал на входы лучше подавать через резисторы сопротивлением около 100 кОм (для компенсации усиления выходных усилителей), как показано на рис.За.

И вообще, во всех схемах с использованием ВА3520 сигнал на входы оконечных усилителей лучше подавать через резисторы сопротивлением не менее 10 кОм. Это значительно уменьшает шумы на выходе (микросхема “не любит” слишком низкоомные источники сигнала), но выход предварительного усилителя микросхемы можно соединять со входом оконечного непосредственно. К ТА8119 это тоже относится, хотя выражено гораздо слабее.

Для более плавной регулировки громкости в микросхеме ТА8119Р и ВА3520, а также для устранения “шороха” при вращении движка переменного резистора, между движком и общим проводом рекомендуется включить конденсатор емкостью 1…10 мкФ (“+” к движку). При “частичной неисправности” переменного резистора (перегорела или истерлась дорожка возле одного из крайних выводов) можно “выкрутиться”, несколько усложнив схему.

Переменный регулятор громкости на резисторе, транзисторе, микросхеме

Если перегорел контакт, к которому подводится движок резистора для установки минимальной громкости, используется схема на рис.36 или рис.Зв. Здесь резисторы R1 и R2 образуют делитель напряжения. Но следует отметить, что напряжение в средней точке такого делителя никогда не уменьшится до нуля: при указанных номиналах резисторов оно превышает 0,3 В. т.е. “нулевая” громкость недостижима.

Для устранения этого недостатка в схему добавлен повторитель на транзисторе VT1. При таком напряжении он все еще закрыт (порог открывания — около 0.6 В). В схеме на рис.3б достичь максимальной громкости также невозможно из-за упомянутого выше падения напряжения на транзисторе (около 0,6 В). Поэтому лучше использовать схему, изображенную на рис.3в.

Источник питания (+5 В) должен быть стабилизированным — иначе громкость будет “плавать”. При настройке этой схемы, возможно, понадобится подобрать сопротивления R3 и R4 для получения максимальной громкости. Если же перегорел “верхний” вывод переменного резистора, схема для его “лечения” становится еще проще (рис.Зг). Источник питания тоже должен быть стабилизированным.

Но если переменный резистор “восстановлению не подлежит”, единственный выход — использование цифровых регуляторов. В принципе, такие регуляторы можно построить и на обычной цифровой логике, пропуская звуковой сигнал через микросхему цифро-аналогового преобразователя (ЦАП). Подобные схемы неоднократно публиковались в отечественной литературе начала 90-х годов, но дешевле и удобней воспользоваться специализированной микросхемой, например, КА2250 (Samsung) или ТС9153 (Toshiba).

Какое напряжение в радиоточке

Представьте себе случай: в темное время суток отключена бытовая электросеть. Свечей и фонарика под руками нет. Зато есть не прекратившая свою работу радиотрансляционная сеть. Используя ее, а также минимум радиодеталей, можно наладить, пусть кратковременное аварийное, но освещение.

Простое устройство, способное выручить в столь чрезвычайной ситуации, можно собрать даже не пайкой, а простой скруткой. Позаимствованная у радиотрансляционной сети электроэнергия будет трансформирована и после преобразования в постоянный ток использована в аварийном источнике освещения — маломощной лампе накаливания от карманного фонаря.Таблица намоточных данных трансформатора проводом ПЭЛ (ПЭВ)

Как можно сделать регулятор громкости для радиоточки в квартире?

Как можно сделать регулятор громкости для радиоточки в квартире?

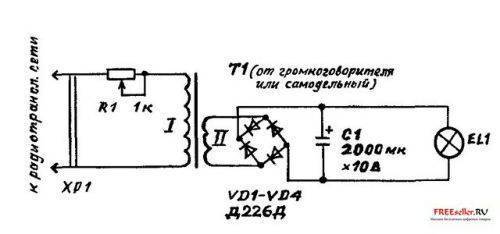

Рис.1. Принципиальная электрическая схема аварийного источника освещения, включаемого в экстренных случаях в розетку радиотрансляционной сети.

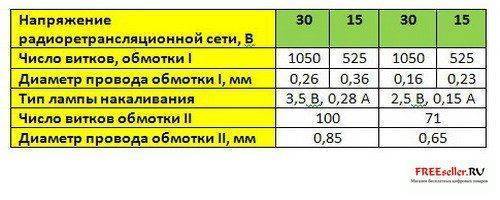

Трансформатор Т1 понижает напряжение трансляционной сети с 30 или 15 В до необходимого. Подходящий можно подобрать среди «выходников» от старых репродукторов или изготовить, воспользовавшись типовыми данными для магнитопровода Ш 16×24 из трансформаторной стали (см. таблицу).

Диоды VD1-VD4 выпрямительного моста -любые, рассчитанные на ток не меньший, чем указанный на цоколе применяемой лампы. Конденсатором С1, сглаживающим пульсации напряжения, подводимого к EL1, послужит К50-6 или подобный ему. Лампу накаливания можно подключать и непосредственно ко вторичной обмотке трансформатора Т1 (правда, при этом будут наблюдаться сильные мерцания. Штекер ХР1 должен быть специальным, предназначенным для включения в радиорозетку, а не в бытовую осветительную сеть.

Популярные статьи  Почему мощность светодиодной ленты не соответствует заявленной?

Аварийный источник освещения желательно снабдить регулятором яркости — переменным резистором R1, в качестве которого подойдет СП-I или ППЗ.

Аналогичное устройство сможет работать при подключении и к телефонной сети (при отсутствии в ней высоковольтного сигнала вызова абонента), только первичная обмотка трансформатора Т1 должна соответствовать напряжению питания данной линии.

Способы отключения радиоточки

В силу неактуальности рассматриваемой опции многие задаются целью отключить ее. Однако далеко не все знают, как это сделать. Существует несколько способов, каждый из которых может подойти в определенных ситуациях. Рассмотрим каждый из них.

Важно отметить, что, как ни странно, радиоточка не отключается бесплатно. Абонент должен оплатить 60 рублей и предоставить чек

Только после этого будет запущена соответствующая процедура.

Обращение в ЖЭК

Для начала стоит упомянуть классический вариант — обращение в ЖЭК. Это специальная контора, занимающаяся всеми жилищно-коммунальными вопросами в определенном секторе района города. В ее полномочия также входит отключение радиоточки Ростелекома. Однако этот метод не является предпочтительным.

Дело в том, что визит в ЖЭК — это всегда сложная бюрократическая процедура. В ее ходе можно потратить много времени, нервов и сил. А в итоге услуга либо не будет отключена, либо это произойдет не скоро. Поэтому стоит перейти к следующему варианту.

Обращение в РСВО или Ростелеком

В больших населенных пунктах необходимо обращаться в любое отделение компании РСВО. Именно ей делегированы полномочия по отключению радиоточек. Нужно явиться в офис и обратиться к консультанту. Он предоставит необходимый бланк для заполнения. В нем указываются следующие данные:

  • полный адрес, включая улицу, дом, корпус, квартиру, подъезд, этаж и код;
  • причина отказа от услуги;
  • дата, когда был совершен платеж за отключение;
  • дата подачи бланка;
  • подпись заявителя.

В небольших населенных пунктах может не оказаться отделения РСВО. В таких местах необходимо обращаться в офисы ПАО «Ростелеком». Консультант выдаст такой же бланк и квитанцию на оплату. Отключение производится в течение 30 календарных дней.

Отключение через Госуслуги

К счастью, сегодня можно отказаться от радиоточки, не выходя из дома. Такую возможность предоставляет сервис «Госуслуги» или «Мои документы». Достаточно авторизоваться под своим именем и подать онлайн-заявку. Рассмотрим подробную инструкцию, позволяющую сделать это

Однако важно отметить, что для разных регионов дизайн сайта может отличаться. При этом сама процедура примерно одинаковая

Алгоритм для жителей Москвы и Московской области:

Если все сделано верно, заявление будет принято. Теперь остается дождаться ответа представителей компании и отключения радиоточки от Ростелекома.

Изготовление конструкции

Схема паяется на печатной плате из фольгированного стеклотекстолита. Плата не содержит перемычек, а два кажущихся разрыва в цепи массы будут местами пайки корпуса кнопок. Монтаж следует начать с припаивания интегральных микросхем, потому что это делается гораздо удобнее, когда нет выступающих элементов от другой стороны. Порядок пайки остальных элементов произвольный. Схему необходимо питать напряжением 5 В, желательно стабилизированным.

Полезное: Самодельная инфракрасная печь

Как можно сделать регулятор громкости для радиоточки в квартире?
Готовые для пайки платы

Определенным неудобством является программирование микроконтроллера, так как здесь не предусмотрено разъема программирования. Чтобы запрограммировать МК U1 — подпаяйте аккуратно к его выводам тонкие провода, которые затем будут подключены к программатору. Вывод VB (VBias) соединен с массой схемы, однако, если необходимо подключение этого входа к другой полярности, просто вырежьте фрагмент дорожки между выводами на плате. Когда потенциометр работает для регулировки громкости предусилителя и амплитуда сигнала, что на него подается не превышает 0,5 вольта, то выход VB следует поляризировать относительно отрицательного напряжения -5 В относительно массы. Это обеспечит правильную передачу аналогового сигнала.

Как можно сделать регулятор громкости для радиоточки в квартире?
кнопочный регулятор — потенциометр

Следует иметь в виду, что потенциометр имеет максимально допустимое напряжение, которое может присутствовать на любом из контактов (относительно GND) от -0.1 до +7 В для Vb = 0 и от -5 до +7 В для Vb = -5 В. При эксплуатации регулятора следует позаботиться о том, чтобы не превышать указанные допустимые границы напряжений. Когда вы питаете схему от отдельного БП, необходимо убедиться, что масса потенциометра (GND) и масса схемы назначения связаны между собой.

Как можно сделать регулятор громкости для радиоточки в квартире?

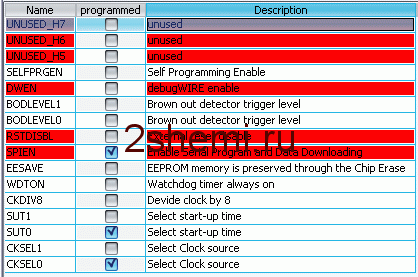

Фьюзы биты

На рисунке показаны настройки фузов для микроконтроллера ATTiny13

Идеи для доработки

Есть мысль реализовать переключение треков. Дополнительные кнопки добавлять не хочется, а вот с имеющейся можно поиграть. Первый возможный вариант — это как на телефонной гарнитуре: двойное нажатие — следующий трек, тройное — предыдущий. Второй вариант — нажать на рукоятку и повернуть: поворот по часовой стрелке — следующий трек, против часовой — предыдущий. Или вообще комбинированный вариант, когда по двойному/тройному нажатию будет переключение, а поворот с нажатием будет работать как перемотка вперед/назад. Я пока не решил как мне больше нравится, поэтому еще не реализовал ни один из вариантов.
