Мультиметр – это незаменимый инструмент для любого электронщика или электротехника. С его помощью можно измерять различные величины в электрических цепях, включая постоянный ток. Однако, для тех, кто незнаком с этим прибором, процесс измерения тока может показаться сложным и запутанным.
В этом практическом руководстве мы рассмотрим пошаговую инструкцию по измерению постоянного тока мультиметром. Мы также расскажем о том, как правильно подключить прибор и как интерпретировать полученные результаты.
Перед тем как начать измерения, важно убедиться, что мультиметр настроен на правильный режим измерения тока. Обычно на приборе есть несколько различных режимов, и выбор подходящего режима зависит от ожидаемого значения тока.
Если вы не знакомы с мультиметром, рекомендуется ознакомиться с его инструкцией по эксплуатации. В ней вы найдете информацию о функциях и настройках прибора, а также о том, как безопасно работать с ним.
Как измерить постоянный ток мультиметром: практическое руководство
- Подготовьте мультиметр. Убедитесь, что батарейки заряжены и настройки мультиметра установлены на режим измерения постоянного тока (DC).
- Подготовьте измерительные провода. Проверьте, что провода целые, без повреждений и соедините их красную ‘+’, черную ‘-‘ клеммы мультиметра соответственно.
- Отключите питание. Убедитесь, что источник питания отключен или обесточен перед подключением мультиметра.
- Включите мультиметр. Включите мультиметр, нажав соответствующую кнопку или переключатель.
- Считывание результатов. Результат измерения постоянного тока будет отображаться на дисплее мультиметра. Обратите внимание на единицы измерения (обычно мА или А) и убедитесь, что результат соответствует ожидаемому значению тока.
- Отключите мультиметр и соберите провода. После завершения измерений отключите мультиметр от источника тока и соберите измерительные провода.
Теперь вы знаете, как измерить постоянный ток мультиметром. Помните, что при работе с электрическими цепями необходимо соблюдать меры предосторожности. Обязательно читайте инструкцию по использованию мультиметра и следуйте ее рекомендациям.
Выбор мультиметра
- Диапазон измерения: удостоверьтесь, что выбранный мультиметр имеет достаточный диапазон для измерения постоянного тока. Он должен быть больше максимального значения тока, которое вы планируете измерять.
- Разрешение: проверьте, какое разрешение предлагается мультиметром. Чем выше разрешение, тем точнее будут полученные значения при измерении.
- Точность: убедитесь, что мультиметр обладает достаточной точностью для ваших потребностей. Это важно, особенно если вам требуется высокая точность измерения.
- Дополнительные функции: рассмотрите наличие дополнительных функций, таких как автоматическое выключение, питание от батареи или аккумулятора, дополнительные измерительные функции и т. д. Они могут быть полезными в различных сценариях измерений.
- Качество изготовления: обратите внимание на качество изготовления мультиметра. Выбирайте продукты от надежных производителей с хорошей репутацией.
- Цена: установите бюджет и выберите мультиметр, который соответствует вашим финансовым возможностям. Однако не стоит экономить, если точность и надежность результатов измерений имеют для вас важное значение.
С учетом этих факторов вы сможете выбрать подходящий мультиметр для измерения постоянного тока и проводить точные измерения в своих экспериментах и проектах.
Параметры мультиметра
1. Постоянный ток (DC)
Мультиметр позволяет измерять постоянный ток, который может быть выражен в амперах (А) или миллиамперах (мА). Постоянный ток – это электрический ток, который не изменяет своего направления и величины со временем.
2. Переменный ток (AC)
Мультиметр также может измерять переменный ток, который выражен в амперах (А) или миллиамперах (мА). Переменный ток – это электрический ток, который меняет направление и величину со временем.
3. Постоянное напряжение (DC)
Мультиметр позволяет измерять постоянное напряжение, которое выражено в вольтах (В) или милливольтах (мВ). Постоянное напряжение – это электрическое напряжение, которое не меняет своей величины со временем.
4. Переменное напряжение (AC)
Мультиметр также может измерять переменное напряжение, которое выражено в вольтах (В) или милливольтах (мВ). Переменное напряжение – это электрическое напряжение, которое меняет свою величину и направление со временем.
5. Сопротивление
Сопротивление – это мера удерживающей способности электрической цепи к прохождению электрического тока. Мультиметр позволяет измерять сопротивление, которое выражено в омах (Ом) или килоомах (кОм).
6. Емкость
Мультиметр может измерять емкость, которая выражена в фарадах (Ф) или микрофарадах (мкФ). Емкость – это способность электрической цепи накапливать электрический заряд.
7. Частота
Мультиметр позволяет измерять частоту, которая выражена в герцах (Гц) или килогерцах (кГц). Частота – это количество полных колебаний в единицу времени.
Обратите внимание, что допустимый диапазон измерений и точность мультиметра зависят от его модели и производителя. Всегда следуйте инструкциям, предоставленным производителем мультиметра, при проведении измерений.
Диапазон измерения
Одним из первых шагов при измерении постоянного тока является выбор подходящего диапазона измерения на мультиметре. Обычно на мультиметре есть несколько диапазонов, которые обозначаются значками «mA», «A» и, возможно, «µA». Значок «mA» указывает на диапазон измерения миллиампер, «A» – на диапазон измерения ампер, а «µA» – на диапазон измерения микроампер. Диапазон «mA» предназначен для измерения небольших токов в пределах долей ампера, «A» – для измерения более сильных токов, а «µA» – для измерения очень слабых токов.
При выборе диапазона измерения следует ориентироваться на ожидаемое значение измеряемого тока. Если точное значение неизвестно, то наиболее безопасным вариантом будет выбрать самый маленький диапазон измерения, и постепенно переключаться на более крупные диапазоны до тех пор, пока мультиметр не покажет значение тока. Это позволит избежать повреждения мультиметра и получить более точные результаты.
Подготовка к измерению
Перед тем как приступить к измерению постоянного тока мультиметром, необходимо выполнить ряд подготовительных шагов. Ниже приведена таблица с основными этапами подготовки:
| Шаг | Описание |
|---|---|
| Шаг 1 | Убедитесь, что мультиметр находится в рабочем состоянии и имеет правильные настройки для измерения постоянного тока. Проверьте, что батарейка мультиметра заряжена или замените её при необходимости. |
| Шаг 2 | Выключите питание устройства, в котором вы собираетесь измерять постоянный ток. Убедитесь, что все провода и соединения находятся в исправном состоянии, а также отсоединены от источника питания. |
| Шаг 3 | Подготовьте мультиметр к измерению постоянного тока, вставив черный провод в разъем «COM» и красный провод в разъем для измерения постоянного тока. |
| Шаг 4 | Включите мультиметр и установите его в режим измерения постоянного тока (DC). Если мультиметр имеет возможность выбора диапазона измерений, установите подходящий диапазон. |
| Шаг 5 | Подготовьте цепь для измерения постоянного тока. При необходимости, отсоедините провод с цепи, в котором требуется измерить ток, и подключите мультиметр к соответствующим точкам цепи. |
| Шаг 6 | Постепенно включайте питание устройства и следите за отображаемым на мультиметре значением тока. Запишите полученные данные, если это необходимо. |
| Шаг 7 | По завершению измерений, выключите питание устройства и отсоедините мультиметр от цепи. |
После выполнения этих подготовительных шагов вы будете готовы к измерению постоянного тока с использованием мультиметра.
Подключение мультиметра
Подключение мультиметра к цепи позволяет измерять постоянный ток. Прежде чем приступить к измерениям, убедитесь, что мультиметр находится в режиме измерения тока.
1. Найдите в мультиметре переключатель для выбора типа измерения. Он может быть обозначен символом «A» или «mA» для измерения амперов или миллиамперов соответственно.
2. Подключите черный провод мультиметра к общей точке цепи, которую вы хотите измерить. Общая точка обычно является минусовым полюсом источника тока или соединительным проводом, через которые проходит ток.
3. Подключите красный провод мультиметра к положительной точке цепи. Положительную точку обычно обозначают знаком «+» или цветом красного провода, если он доступен.
Важно: Подключайте мультиметр только внутри цепи, не изменяйте ее конфигурацию.
Если цепь находится под напряжением, будьте осторожны и используйте защитные принадлежности, чтобы избежать случайных коротких замыканий или поражения электрическим током.
Проверка мультиметра
Перед использованием мультиметра для измерения постоянного тока, необходимо убедиться в его надежности и правильной работе. Для этого проводится проверка мультиметра, чтобы исключить возможность ошибок и получить точные результаты.
Существует несколько способов проверки мультиметра:
- Проверка сопротивления. Для этого необходимо закоротить щупы мультиметра друг на друга и убедиться, что на дисплее появляется нулевое значение.
- Проверка батарейки мультиметра. Для этого необходимо подключить мультиметр к известному источнику напряжения (например, батарейке) и убедиться, что на дисплее отображается точное значение напряжения.
- Проверка диапазонов измерения. Для этого необходимо выбрать различные диапазоны измерения и подключить мультиметр к известному источнику напряжения или току. Убедитесь, что мультиметр показывает значение в пределах заданного диапазона.
Если при проведении проверки мультиметра обнаружены какие-либо несоответствия или ошибки, не рекомендуется использовать его для измерений. В этом случае необходимо обратиться к специалисту для диагностики и ремонта мультиметра.
Измерение постоянного тока
Перед началом измерения убедитесь, что мультиметр настроен на измерение постоянного тока. Установите коммутатор в положение, обозначенное символом «DC».
После чего, подключите мультиметр к цепи, в которой вы хотите измерить ток. Для этого вам потребуется соединить провода мультиметра с участком цепи, через который протекает ток.
Теперь, с помощью мультиметра, выберите подходящий диапазон измерения постоянного тока. Если значение тока неизвестно, начните с наименьшего диапазона и постепенно увеличивайте его, чтобы получить точные показания.
После установки диапазона, считайте показания на дисплее мультиметра. Обратите внимание на единицы измерения – обычно они указываются рядом с числовым значением.
При необходимости, используйте кнопку «Hold» на мультиметре, чтобы «заморозить» показания и записать их. Это поможет избежать случайного изменения значений во время измерения.
После завершения измерений, отключите мультиметр от цепи и установите коммутатор в исходное положение. Также не забудьте отключить цепь, чтобы избежать возможности поражения электрическим током.
Измерение постоянного тока с помощью мультиметра – это простой и удобный способ контроля электрических параметров в различных системах. Правильное использование мультиметра позволит вам получить точные и достоверные данные о потоке постоянного тока в вашей цепи.

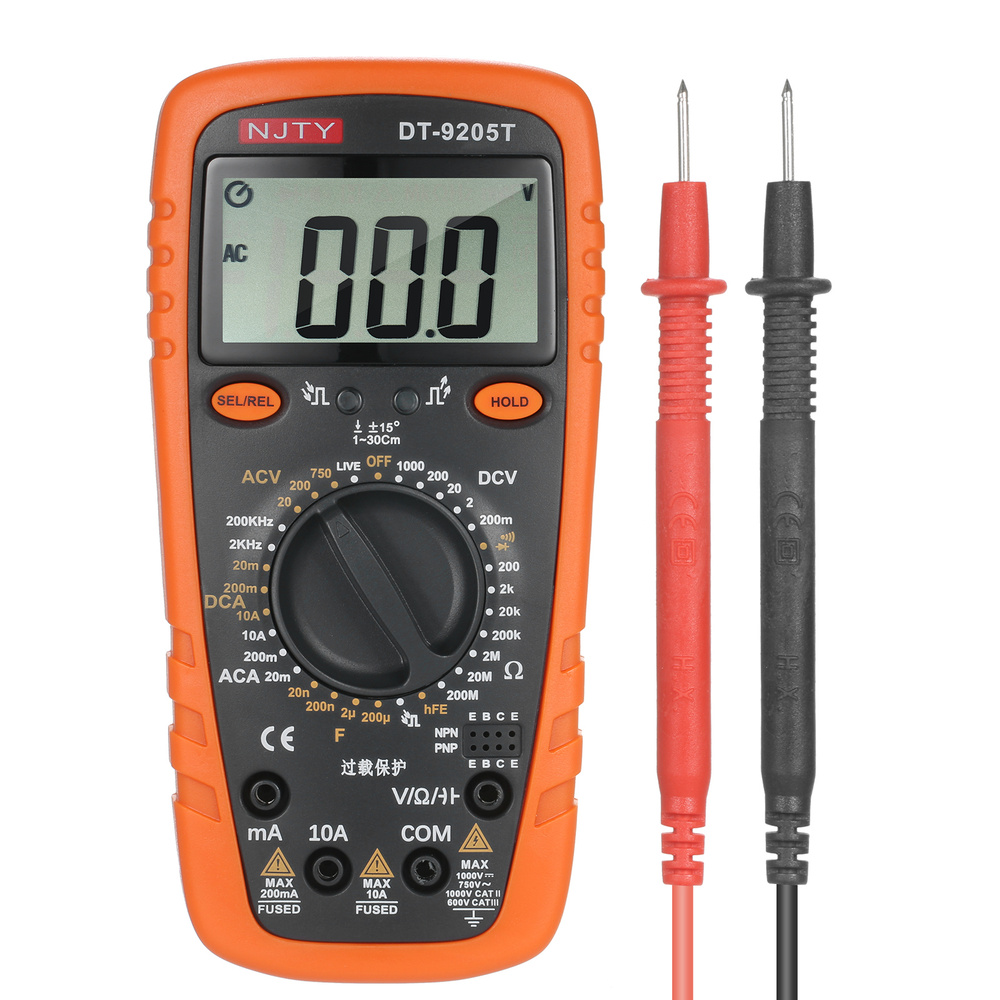

Выбор диапазона
Для измерения постоянного тока (DC) с использованием мультиметра важно правильно выбрать соответствующий диапазон измерений. В противном случае, вы рискуете повредить мультиметр или получить неточные результаты измерений.
Перед началом измерений рекомендуется оценить ожидаемый диапазон значений постоянного тока. Диапазоны встроенных измерительных пределов мультиметра могут различаться, поэтому важно выбрать наиболее подходящий для конкретной задачи. Рекомендуется выбирать диапазон, который позволяет измерить ток наиболее точно без превышения пределов измерений.
Если ожидаемые значения тока неизвестны, лучше начать измерения с наибольшего доступного диапазона и затем, по мере необходимости, переключаться на более мелкие диапазоны для повышения точности. Переключение диапазона осуществляется с помощь соответствующего переключателя на мультиметре.
Не забывайте, что при выборе диапазона следует учитывать и положительное, и отрицательное направление тока. Некоторые мультиметры могут иметь отдельные диапазоны для измерения положительного и отрицательного тока.
Избегайте измерения тока, превышающего максимально допустимый диапазон мультиметра. Это может повредить мультиметр и представлять опасность для безопасности ваших измерений. Если ожидается высокий ток, необходимо использовать дополнительные средства для измерения, такие как токовые клещи или шунтовые резисторы.
Прежде, чем приступить к измерениям, убедитесь, что ваш мультиметр правильно настроен на соответствующий диапазон измерений и что вы учли все предосторожности, чтобы обеспечить точные и безопасные результаты.
Правильный способ подключения
Для измерения постоянного тока мультиметром необходимо правильно подключить провода и включить соответствующие настройки на приборе. В случае неправильного подключения или настройки мультиметра, измерения могут быть неточными или даже невозможными. Вот несколько важных шагов, которые нужно выполнить, чтобы правильно подключить мультиметр для измерения постоянного тока:
- Убедитесь, что мультиметр находится в режиме измерения постоянного тока (DC). Обычно для этого существует переключатель режимов на приборе.
- Откройте цепь, в которой хотите измерить постоянный ток. Это означает, что нужно разъединить цепь и вставить мультиметр между разъединенными концами.
- Правильно подключите провода. Красный провод мультиметра, обозначенный положительным (+) знаком, должен быть подключен к положительному (+) концу цепи или источнику тока. Черный провод, обозначенный отрицательным (-) знаком, должен быть подключен к отрицательному (-) концу цепи или источнику тока.
- Убедитесь, что провода надежно подключены к соответствующим точкам на цепи или источнике тока. Ненадежное подключение может привести к ошибкам в измерениях или даже повреждению мультиметра.
- Включите мультиметр и считайте показания на его дисплее. Прибор должен показывать величину постоянного тока в амперах (А).
Соблюдение данных шагов позволит вам правильно подключить мультиметр для измерения постоянного тока и получить точные результаты измерений. Не забывайте о безопасности и всегда проверяйте состояние цепи перед измерениями.
Чтение измеряемого значения
На дисплее мультиметра вы можете увидеть несколько цифр, которые обозначают измеряемое значение. Чтобы правильно прочитать измеряемое значение:
- Обратите внимание на знак перед значением. Если значение отрицательное, то на дисплее будет отображён минус перед числом.
- Учтите единицы измерения. Обычно мультиметры автоматически выбирают единицы измерения в зависимости от измеряемого значения. Например, если измеряемое значение тока равно 5 мА (миллиампер), то на дисплее будет отображен символ «мА». Если значение равно 5 А (ампер), то будет отображен символ «А».
- Оцените точность измеряемого значения. В зависимости от модели мультиметра точность может варьироваться. Обычно точность измерения тока указывается в процентах или в виде числа с фиксированным количеством знаков после запятой.
Не забывайте, что перед чтением значения тока нужно удостовериться, что измеряемое значение находится в допустимых пределах, указанных в технических характеристиках мультиметра. В противном случае, измерение может быть неточным или повреждение мультиметра.
Особенности измерения
Измерение постоянного тока с использованием мультиметра может иметь некоторые особенности, которые важно учитывать.
- Выбор предела измерения. При измерении постоянного тока нужно выбрать предел измерения мультиметра, который будет достаточно высоким, чтобы измеряемое значение не вышло за пределы.
- Правильное подключение проводов. Для точного измерения необходимо правильно подключить провода мультиметра к источнику постоянного тока. Положительный провод подключается к положительному «+» источнику тока, а отрицательный провод к отрицательному «-».
- Учитывайте внутреннее сопротивление мультиметра. У мультиметров существует внутреннее сопротивление, которое может оказывать влияние на измерения. Поэтому необходимо учитывать это сопротивление и, при необходимости, делать поправку на него.
- Учитывайте влияние внешних факторов. Измерения постоянного тока могут подвергаться влиянию различных внешних факторов, таких как температура окружающей среды, электромагнитные поля и т. д. Поэтому рекомендуется проводить измерения в стабильных условиях и учитывать возможные искажения результатов.
Следуя данным рекомендациям, вы сможете достичь более точных результатов при измерении постоянного тока мультиметром.
Влияние на измерение сопротивления цепи
При измерении сопротивления цепи с помощью мультиметра следует учитывать различные факторы, которые могут повлиять на точность результатов.
1. Параллельные элементы: Если в цепи присутствуют параллельные элементы, то измерение сопротивления будет затруднено. Параллельные элементы создают альтернативные пути для тока и могут искажать результаты измерения. Рекомендуется отключить или убрать параллельные элементы перед измерением.
2. Влияние проводов: Провода, используемые для подключения мультиметра к цепи, также могут вносить ошибки в измерение сопротивления. Длинные провода или те, которые имеют высокое сопротивление, могут привести к увеличению суммарного сопротивления цепи.
3. Влияние окружающей среды: Окружающая среда может оказывать влияние на измерение сопротивления цепи. Влажность, температура и другие факторы могут привести к изменению сопротивления элементов цепи и, следовательно, к искажению результатов измерения.
4. Влияние самого мультиметра: Точность самого мультиметра также может влиять на результаты измерения. Мультиметр может иметь определенную погрешность, которую необходимо учитывать при интерпретации измерений.
Для минимизации влияния этих факторов рекомендуется проводить измерение сопротивления в стабильных условиях окружающей среды, использовать короткие и низкосопротивленные провода, а также калибровать мультиметр перед каждым измерением.
Влияние на измерение проводников
При выполнении измерений постоянного тока мультиметром необходимо учитывать влияние проводников на точность результатов. Несмотря на то, что мультиметры обладают высокой точностью и надежностью, проводники могут вносить определенные искажения в измерения.
Сопротивление проводников является основным источником искажений при измерении постоянного тока. Влияние проводников проявляется в виде добавочного сопротивления, которое «присоединяется» к схеме измерения. Это сопротивление может быть как постоянным, так и переменным в зависимости от проводника и его качества.
При измерении постоянного тока мультиметр подключается последовательно к цепи. Таким образом, добавочное сопротивление проводника будет вносить погрешность в измерения. Чем больше добавочное сопротивление, тем больше будет искажение результатов.
Для минимизации влияния проводников на результаты измерений рекомендуется использовать проводники с низким сопротивлением. Например, провода с толстыми медными жилами обеспечивают меньшее сопротивление, чем провода с тонкими алюминиевыми жилами. Однако, следует помнить, что увеличение сечения проводника может повысить его стоимость и габариты.
Также следует учитывать влияние окружающей среды на измерения. Влажность, температура и другие факторы могут влиять на проводники и вызывать изменение их характеристик. Поэтому рекомендуется проводить измерения в стабильных условиях и при неизменных параметрах окружающей среды.
| Тип проводника | Добавочное сопротивление |
|---|---|
| Медный провод | Низкое сопротивление |
| Алюминиевый провод | Высокое сопротивление |
Ошибки при измерении
При измерении постоянного тока мультиметром важно учитывать возможные ошибки, которые могут повлиять на точность полученных результатов. Ниже перечислены некоторые распространенные ошибки, которые могут возникнуть при измерении постоянного тока:
1. Неправильная выборка диапазона
Перед началом измерений необходимо выбрать подходящий диапазон на мультиметре. Если выбран слишком широкий диапазон, то точность измерений может снизиться. С другой стороны, если выбран слишком узкий диапазон, то есть риск перегрузки мультиметра, что может привести к повреждению прибора.
2. Неправильное подключение
Неправильное подключение токовой схемы мультиметра к измеряемой цепи может привести к получению неверных результатов. Важно правильно подключить провода мультиметра к источнику постоянного тока, а также проверить, что контакты хорошо зафиксированы и обеспечивают надежное электрическое соединение.
3. Внешние помехи
Внешние помехи, такие как электромагнитные поля, могут влиять на точность измерений мультиметра. Поэтому рекомендуется проводить измерения в обстановке, которая минимизирует воздействие таких помех, например, вдали от сильных источников электромагнитных полей.
4. Неполное обновление результатов
Если проводить измерение постоянного тока на мультиметре, который не имеет функции автоматического обновления результатов, то может возникнуть ошибка, связанная с неполным обновлением результатов измерений. В этом случае рекомендуется перевести мультиметр в режим «ручного» обновления результатов и дождаться полного стабилизации показаний.
Соблюдение этих рекомендаций поможет избежать распространенных ошибок при измерении постоянного тока мультиметром и получить более точные результаты.
