Как сделать ремонт энергосберегающей лампы своими руками?

Исходные данные собираем из двух одну

В данной статье в качестве примера будет выполнен ремонт компактной люминесцентной лампы фирмы Филипс, мощность данной лампы 20 Вт.

Таких нерабочих ламп у меня оказалось две и по правде сказать, за ремонт одной из них я бы, наверное, не взялся. Скажу честно я не радиомеханик и в электронных платах особо не разбираюсь. Как раз под рукой оказалась вторая нерабочая лампа такой же марки.

Все началось года полтора назад, когда я все таки решился экономить на электроэнергии и купил в магазине две одинаковых лампы Филипс по 20 Вт каждая. Причем решил не экономить на покупке и взял надежной (как мне казалось) марки Филипс. Хотя с такими же техническими характеристиками были варианты и подешевле. Их установил у себя в квартире вместо «лампочек Ильича», одну вкрутил на кухне другую в комнате.

Как сделать ремонт энергосберегающей лампы своими руками?

На коробке каждой лампы написано, что срок службы составляет 10 тыс. часов. Та что была на кухне проработала примерно 8 месяцев. После этого сгорела. По внешним признакам было видно, что проблема была с колбой (возле корпуса видны потемнения).

Я решил ее не выбрасывать, но и пытаться отремонтировать эту лампу тоже особого желания не возникало, так как говорил выше, был уверен, что проблема заключается в повреждении колбы, а ее как вы понимаете, в радиомагазине не купишь.

Вторая энергосберегающая лампа проработала чуть больше года (примерно 14 месяцев) после этого вышла из строя. Причем этот экземпляр с виду был без внешних признаков повреждений. Колба чистая, пластик белый не оплавленный. Вот тут и возникла у меня идея, а не попытать ли счастья и не собрать из двух ламп хотя бы одну. С этого в принципе и начался мой опыт по ремонту энергосберегающих ламп.

Поиск и ремонт неисправности

Поломка может заключаться в коротком замыкании либо пробое. Для этого первоначально осматривается электронная плата на элементы видимых повреждений. Осмотр проводится с двух сторон. Повреждения платы – деформирование, черные точки, пробои.

Предохранитель

Предохранитель найти легко. Эта система находится в объединении цоколя и платы. Он сверху покрыт изоляционным слоем и находится в состыковке с резистором. Для определения работоспособности предохранителя необходимо воспользоваться мультиметром. Для этого одно щупальце присоединяется к предохранителю, а другое к плате. Так проводится измерение сопротивления.

При исправности сопротивление покажет значение примерно в 10 Ом. При повреждениях – 1 Ом. При неисправности этого элемента он устраняется, новый припаивается.

Колба

Поломка может заключаться в перегорании нити электрода в колбе. Неисправная нить подлежит замене. Если нити нет, то возможна установка резистора с таким же сопротивлением. Для этого он припаивается параллельным способом со спиралью, которая сгорела. Далее требуется проверка работоспособности всей платы (полупроводников).

Транзисторы и резисторы

Чтобы проверить исправность транзистора, для начала он изымается из схемы. Это обязательный момент, поскольку переходы находятся в обмотке. Если выявлена поломка транзистора, то замена производится на идентичный. Не допустима замена на элемент с другими параметрами. При этом корпусная часть может быть различной, это не повлияет на ход ремонта.

При проверке резистора используется также мультиметр. Номинальное значение просматриваем на корпусе устройства. Все элементы должны быть проверены последовательно.

Конденсаторы

Конденсаторы проверяются аналогично прописанным способом. Ремонт предусматривает замену неисправного элемента. Вышедший из строя конденсатор принимает деформированную форму – протечка, вздутие корпуса.

Ремонт балласта

Если колба исправна, то поломку надо искать в балласте. Он осматривается на предмет сгоревших элементов. Если замечены прогоревшие следы, вздутия, деформация, то требуется замена вышедших из строя элементов. При не восстановлении работоспособности лампы после замены данных компонентов, требуется прозвон всей цепи.

Последовательность поиска неполадок балласта:

  • Замена резистора-предохранителя – частая проблема балласта.
  • Выпаиваются конденсаторы. (После пайки требуется проверка мультиметром – проверяются диоды моста без их предварительного выпаивания).
  • Если проверка предыдущих элементов не нашла неисправностей, то переходит работа на поиск неисправностей в транзисторе. Для этого требуется выпайка элемента.
  • При замене всех частей начинается этап сборки.

Ремонт при перегоревшей нити

При починке перегоревшей нити проводят работу в балласте во внештатном режиме. При подаче сильного напряжения пусковая деталь ломается. При одинаковой подаче напряжения лампа прослужит до 1,5 года. Также срок эксплуатации зависит о качества и вида встроенных схем. Если перегоранию подверглась одна нить, проводится ее шунтирование сопротивлением. Для этого необходима установка резистора с сопротивлением равным сопротивлению уцелевшей нити.

Советуем посмотреть видео-инструкцию:

Ремонт спирали

Нередко лампочки перестают работать по другим причинам — выход из строя нитей накаливания или схемы. Подсказкой здесь вам станет потемнение в месте сгоревшей спирали. Для проверки померяйте их сопротивление. При перегорании одной из нитей правильным решением будет избавиться от колбы. Причём плату в дальнейшем можно использовать для ремонта других ЭСЛ. Но экономные пользователи смогли и здесь найти выход из положения. Необходимо просто закоротить выводы перегоревшей спирали.

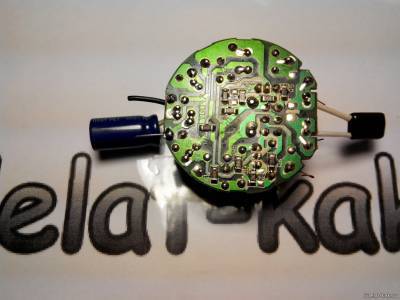

Плата энергосберегающей лампы

Не стоит рассчитывать на то, что так вы сможете снова наслаждаться тысячами часов работы исправленной лампы. На одной исправной спирали лампа много не проживёт. Вот что необходимо сделать.

В первую очередь отсоедините спирали и определите работоспособность каждой из них (как это выполнить — читайте выше). Используя мультиметр, вы сможете найти нерабочую нить (также на ней будут видны следы перегорания). Если вторая нить рабочая, вам придётся просто зашунтировать нерабочую резистором такого же номинала, как и у рабочей. Этот шаг является обязательным, поскольку цепь без шунтирования не будет работать.

Вот и всё. Как видите, ремонт энергосберегающих ламп в домашних условиях непрост, но возможен. Если же вы сами сталкивались с восстановлением таких лампочек, поделитесь своими комментариями под этой статьёй.

Ремонт и схемотехника энергосберегающих ламп.

Как сделать ремонт энергосберегающей лампы своими руками?

Энергосберегающие лампы, или компактные люминесцентные лампы (КЛЛ), можно условно разделить на две части:

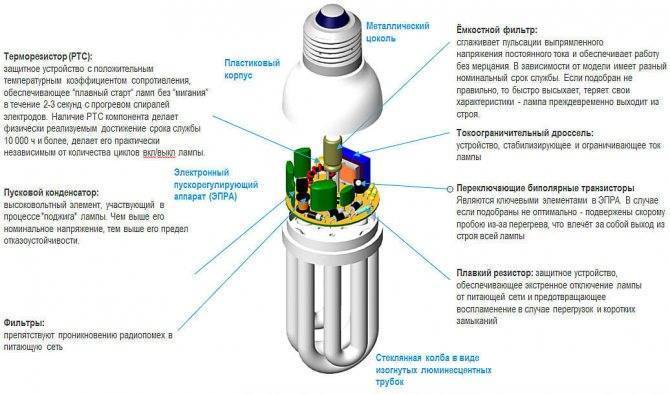

1) — сама люминесцентная лампа
2) — электронный пуско-регулирующий аппарат (ЭПРА, электронный балласт), встроенный в цоколь лампы.

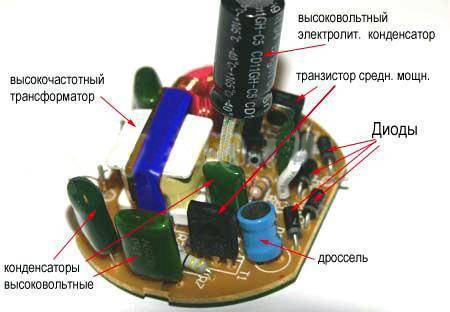

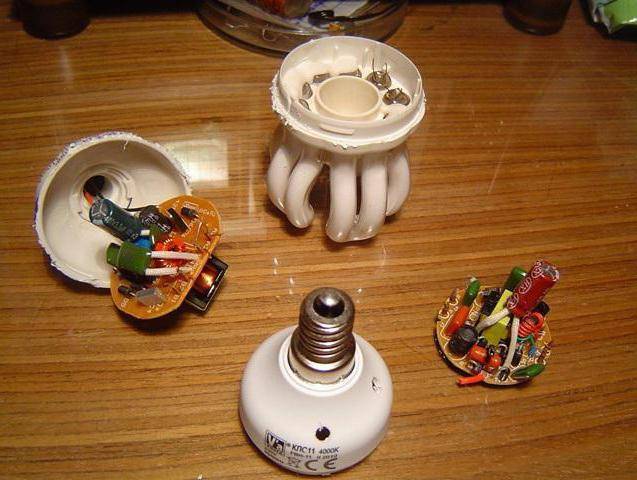

Рассмотрим поближе, что там есть в электронном балласте:

Как сделать ремонт энергосберегающей лампы своими руками?

— Диоды — 6 шт. Высоковольтные (220 Вольт) обычно маломощные (не больше 0,5 Ампер).
— Дроссель. (убирает помехи по сети).
— Транзисторы средней мощности (обычно MJE13003).
— Высоковольтный электролит. (как правило 4,7 мкФ на 400 вольт).
— Обычные конденсаторы на разной емкости, но все на 250 вольт.
— Два высокочастотных трансформатора.
— Несколько резисторов.
Разберём работу энергосберегающей лампы на примере наиболее распространённой схемы
(лампа мощностью 11Вт).

Популярные статьи  Термостойкий провод РКГМ

Как сделать ремонт энергосберегающей лампы своими руками?

Схема состоит из цепей питания, которые включают помехо-защищающий дроссель L2, предохранитель F1, диодный мост, состоящий из четырёх диодов 1N4007 и фильтрующий конденсатор C4. Схема запуска состоит из элементов D1, C2, R6 и динистора. D2, D3, R1 и R3 выполняют защитные функции. Иногда эти диоды не устанавливают в целях экономии.
При включении лампы, R6, C2 и динистор формируют импульс, подающийся на базу транзистора Q2, приводящий к его открытию. После запуска эта часть схемы блокируется диодом D1. После каждого открытия транзистора Q2, конденсатор C2 разряжен. Это предотвращает повторное открытие динистора.Транзисторы возбуждают трансформатор TR1, который состоит из ферритового колечка с тремя обмотками в несколько витков. На нити поступает напряжение через конденсатор C3 с повышающего резонансного контура L1, TR1, C3 и C6. Трубка загорается на резонансной частоте,определяемой конденсатором C3, потому что его ёмкость намного меньше,чем ёмкость C6. В этот момент напряжение на конденсаторе C3 достигает порядка 600В. Во время запуска пиковые значения токов превышают нормальные в 3-5 раз, поэтому если колба лампы повреждена, существует риск повреждения транзисторов.
Когда газ в трубке ионизирован, C3 практически шунтируется, благодаря чему частота понижается и генератор управляется только конденсатором C6и генерирует меньшее напряжение, но, тем не менее, достаточное для поддержания свечения лампы.
Когда лампа зажглась, первый транзистор открывается, что приводит к насыщению сердечника TR1. Обратная связь на базу приводит к закрытию транзистора. Затем открывается второй транзистор, возбуждаемый противоположно подключенной обмоткой TR1 и процесс повторяется.


Неисправности энергосберегающих ламп

Наиболее частые причины поломки энергосберегающих ламп — обрыв нити накала или выход из строя ЭПРА. Как правило, причиной выхода из строя последнего бывает пробой резонансного конденсатора или транзисторов. Конденсатор C3, часто выходит из строя в лампах, в которых используются дешёвые компоненты, рассчитанные на низкое напряжение. Когда лампа перестаёт зажигаться, появляется риск выхода из строя транзисторов Q1 и Q2 и вследствие этого — R1, R2, R3 и R5. При запуске лампы генератор оказывается,перегружен и транзисторы не выдерживают перегрева. Если колба лампы выходит из строя, электроника обычно тоже ломается, в основном перегорают силовые транзисторы. Если колба уже старая, одна из спиралей может перегореть и лампа перестанет работать. Электроника в таких случаях, как правило, остаётся целой.
Чаще всего лампы перегорают в момент включения.


Как правило лампа собрана на защелках.

Как сделать ремонт энергосберегающей лампы своими руками?

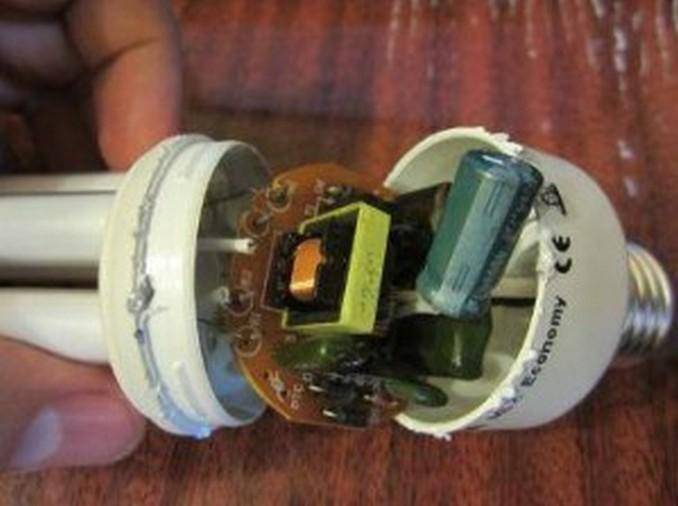

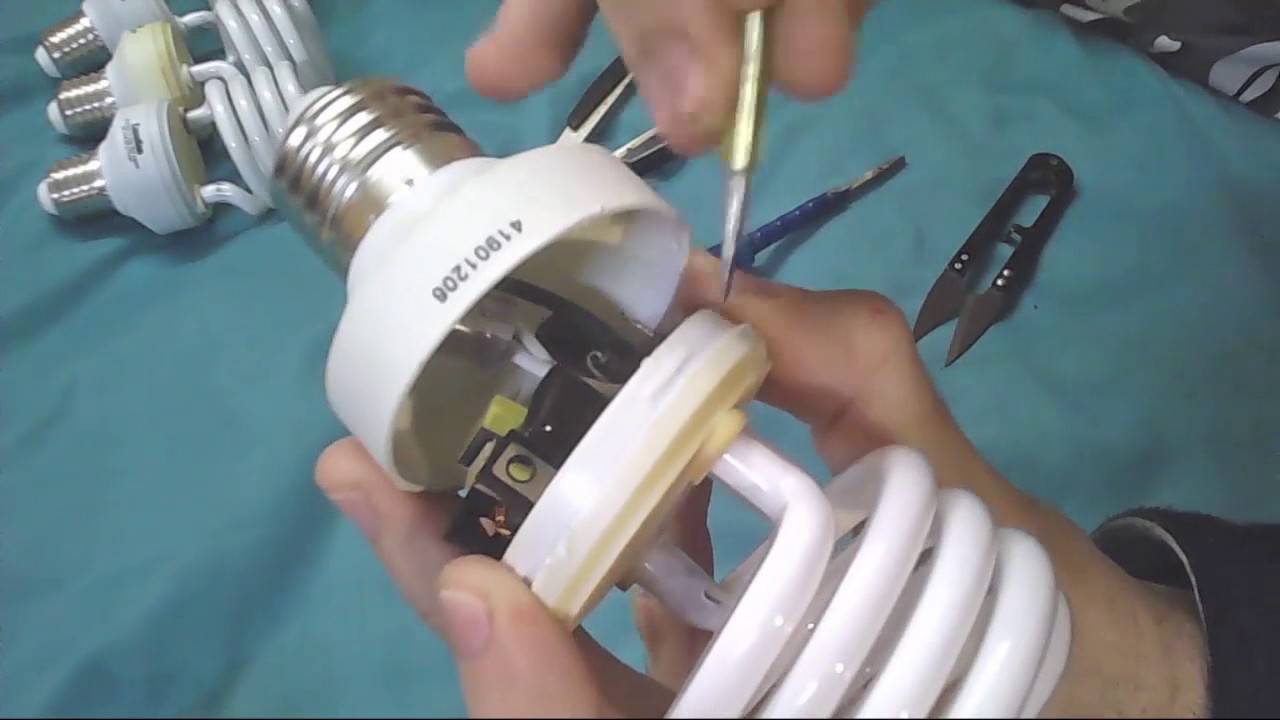

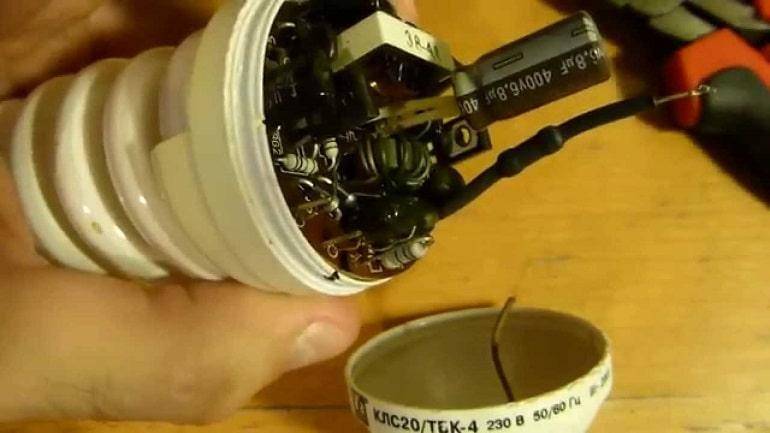

Необходимо её разобрать:

Как сделать ремонт энергосберегающей лампы своими руками?

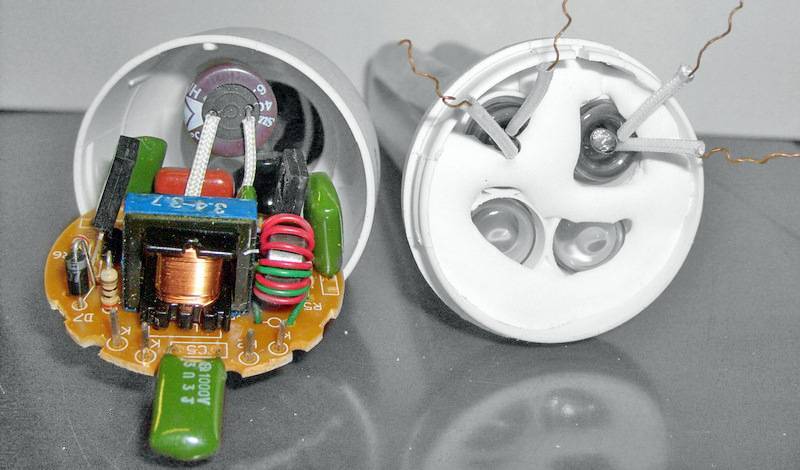

Отключаем колбу:

Как сделать ремонт энергосберегающей лампы своими руками?

Проверяем Омметром нити накала колбы.

Как сделать ремонт энергосберегающей лампы своими руками?

Скачать справочные данные на транзисторы для люминесцентных ламп

• mje13001 / Даташит на транзистор mje13001, pdf, 88.67 kB, скачан: 6908 раз./

• MJE13002 (УКТ9145Б),MJE13003 (УКТ9145Б)_40W / Даташит на транзисторы, pdf, 187.82 kB, скачан: 9419 раз./

• MJE13004 MJE13005_75W / Даташит на транзисторы NPN, pdf, 184.15 kB, скачан: 4059 раз./

• mje13005_on_75W / Даташит на транзисторы к энергосберегающим лампам., pdf, 135.38 kB, скачан: 4018 раз./

• mje13006 mje13007_80W / Даташит на транзисторы к энергосберегающим лампам., pdf, 192.8 kB, скачан: 3613 раз./

• MJE13007-On_80W / Даташит на NPN транзисторы к энергосберегающим лампам., pdf, 127.07 kB, скачан: 10257 раз./

• mje13008 mje13009_100W / Даташит на NPN транзисторы к энергосберегающим лампам. Собраны несколько даташитов разных производителей в один файл., pdf, 1.07 MB, скачан: 4754 раз./

Типичные поломки

Существуют два варианта, при которых лампа ломается:

  • Повреждений внутренних составляющих светильника;
  • Естественное старение. При выходе лампы из строя необходимо утилизировать ее через специальные пункты приема ртутных ламп.

Ремонт энергосберегающих ламп своими руками возможен, однако многие не рискуют проводить его, предпочитая попросту заменить сломавшееся оборудование. В то же время ремонтировать подобные светильники достаточно легко, главное – определиться с источником проблемы. Рассмотрим наиболее частые поломки.

Тип поломки
Причина
Способ устранения
Постоянное моргание
По тому, как мигает лампа, определяется характер поломи или степень ее износа. Первой причиной поломки может быть разгерметизация корпуса, что позволяет выходить из основной колбы химический газ, который и дает осветительный эффект.Второй причиной такой поломки может быть перегоранием электродов, которые находятся внутри ламп.
Третий вариант, если после включения лампочка загорается, но при этом продолжает мерцать, чаще неисправность заключается неисправности таких составляющих компонентов как дроссель или стартер.
Четвёртым вариантом, по которому энергосберегающая лампа мигает после включения может быть даже простые перепады напряжения в сети. Несмотря на то, что практически каждая настольная или обычная лампа имеет защиту, бывают случаи, когда ее недостаточно.
Пятым вариантом может быть случай, когда греется проводка.

В большинстве случаев оптимальным вариантом является полная замена лампы

Но на настольной лампе мощностью в 11 ватт устранить неполадки легко, когда она сразу же видна, тогда нужно заменить внутреннюю деталь и всё вернётся в норму.Если же лампа горит одна за одной, обратите внимание на дросселя, на которых мог произойти обрыв проводки. Стоит лишь восстановить проводку или заменить необходимый компонент, после чего проблема будет решена

Однако для этого следует обратить внимание, на такой фактор, как схема энергосберегающей лампы, которая рассматривалась выше.
Если допустить ошибку, то возникают серьезные проблемы, решение которых потребует много времени и сил. Лучше проверять проводку на каждом этапе работ тестером. В таком случае настольную лампу 11 ватт легко проверить и ремонтировать.

Нагар
Основным признаком износа или поломки может служить нагар, который вызван выгоранием спиралей
При наличии данного признака, восстановлению скорее всего лампа не будет подлежать. В таком случае в светильнике следует заменить лампу и он по-прежнему будет нормально функционировать.
Перегорание нитей накаливания
Основные причины неполадок осветительных приборов: — проблемы в пускорегулирующем аппарате;— старение лампы;
— износ основных пускорегулирующих соединений.

Нити сложно спаять самому в домашних условиях, легче заменить данный компонент лампы.
При первом запуске светильника может произойти проблема разрыва цепи в стартер
Это связано с тем, что когда происходит прохождение тока в светильнике, оно является недостаточным для нормального всплеска в ионизации молекул газа. Эта проблема возникает при малом напряжении в сети.
В этом случае стоит направить свои усилия по нормализации напряжения в системе распределения электроэнергии.
После включения лампы, автомат полностью выбивает всю проводку.
Причина, кроется в том, что пробит конденсатор, который подключен параллельно сети.
Такой конденсатор нужно тут же заменить, заодно проверив остальные компоненты с помощью омметра.
Лампа не включается
Причиной того, что лампа не включается может быть обрыв дросселя или собственно поломка самой лампы.
Для начала — проверить непосредственно дроссель омметром. В случае, когда обрыв не был обнаружен — заменить стартер, и попробовать включить лампу. Если предыдущий вариант не помог, следует проверить саму лампу дневного света. Внимание стоит уделить на нити накаливания. В случае перегорания нити — закоротить ее. Однако не стоит повторять этот процесс сразу с двумя нитями, ведь в таком случае перегорит дроссель. Также данная проблема может свидетельствовать об неисправности в светильнике при ее старении. Это неисправности в проводке светильника, в патронах подключения ламп и стартера. В этом случае надо рассмотреть вопрос о целесообразности ремонта светильника.

Популярные статьи  Почему срабатывает УЗО при подключении антенны к телевизору?

Принцип действия и схема

Компактные люминесцентные (они же энергосберегающие) источники света, как и любой вид газоразрядных лампочек, состоят из нескольких основных элементов: колба с электродами, цоколь (резьбовой или штырьковый), пускорегулирующий аппарат электронного типа.

В таких осветительных элементах обычно используется встроенный вариант ПРА, что обеспечивает более компактные габариты изделия.

Принцип действия энергосберегающих ламп: после подачи напряжения происходит нагрев электродов, что приводит к высвобождению электронов; внутри газонаполненной колбы (инертный газ, пары ртути) контакт элементарных частиц с атомами ртути приводит к образованию плазмы, которая продуцирует ультрафиолетовое излучение.

Как сделать ремонт энергосберегающей лампы своими руками?
Но УФ невидим для человеческого глаза, поэтому в конструкции источника света предусмотрено специальное вещество (люминофор), которое поглощает ультрафиолет и в результате возникает видимый свет.

Схема, описывающая включение и работу энергосберегающей лампы мощностью 11 Вт:

Как сделать ремонт энергосберегающей лампы своими руками?
Питающая цепь обеспечивает включение дросселя L2, предохранителя F1, конденсатора C4, диодного моста. В схему запуска входят: динистор, элементы C2, R6, D1. Защиту обеспечивает узел, состоящий из D2, D3, R3, R1.

Принцип работы и устройство энергосберегающей лампы

Стеклянная колба люминесцентной лампы заполнена параобразной ртутью. Непосредственно в момент включения между двумя электродами на спирали образуется мощный плазменный разряд. В результате атомы газа-металла переходят в активное состояние и начинают излучать в ультрафиолетовом спектре. Последнее проходя через люминофор (светящееся вещество, нанесенное тонким слоем с обратной стороны стеклянной поверхности), трансформируется в световой поток (гораздо мощнее, чем от обычной лампы накала) в видимом спектре излучения.

Как сделать ремонт энергосберегающей лампы своими руками?

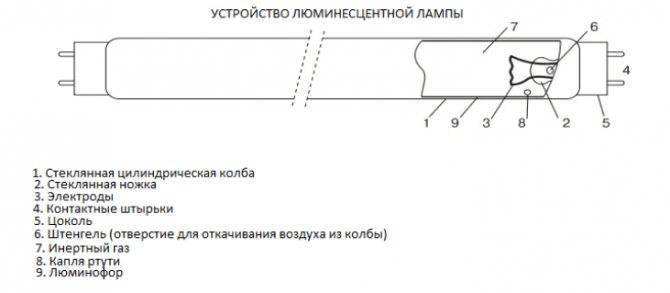

На рисунке изображена схема трубчатой энергосберегающей люминесцентной лампы и ее основные компоненты.

При этом от обычного сетевого тока в 220В подобная инициация не происходит, так как пары ртути имеют сильное сопротивление и для их разгона требуется напряжение в несколько тысяч вольт. Поэтому в схеме лампы для этой цели всегда присутствует специальный модуль. Чтобы в результате такого сильного импульса не возникало короткое замыкание, применяется электромагнитный балласт.

Предотвращение поломок

Энергосберегающие лампы сгорают и теряют работоспособность по многим причинам: из-за сгорания спирали, пробоя отдельных деталей, короткого замыкания. Желательно позаботиться о том, чтобы такие происшествия возникали как можно реже, а лампочка не испытывала предельную нагрузку. Для этого нужен качественный отток тепла, которое выделяется при нагреве. Соответственно, плафоны и абажуры не должны быть слишком тесными.

Стоит также помнить, что срок службы энергосберегающих ламп сокращают частые включения и отключения. Современные маломощные источники питания можно безопасно оставлять во включенном состоянии на долгое время.

Составляющие схемы

Стандартные бытовые энергосберегающий лампы любой мощности имеют одну схему работы и включают следующие элементы со своими особыми функциями:

  1. На пусковом конденсаторе происходит зажигание лампы.
  2. Фильтр электромагнитных помех предотвращает мерцание и прочие сбои, идущие из сети.
  3. Стабилизирующий фильтр-емкость обеспечивает подачу тока заданных параметров, тем самым продлевая срок эксплуатации прибора.
  4. Токоограничитель защищает схему от избытка напряжения и поддерживает его постоянное значение.
  5. Транзисторы биполярные.
  6. Предохранитель-резистор предотвращается электронику от резкого повышения напряжения в сети.

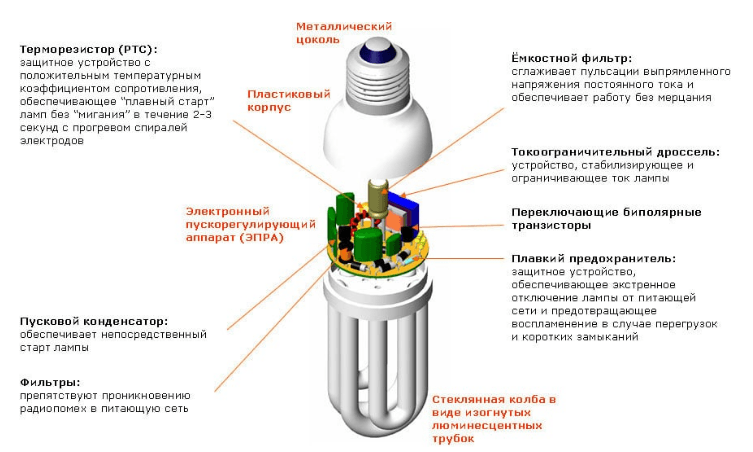

Основные компоненты энергосберегающей лампы показаны на рисунке ниже:

Как сделать ремонт энергосберегающей лампы своими руками?

Если энергосберегающая лампа вдруг перестала светить, ее можно попытаться восстановить своими руками. Необходимо сделать ремонт колбы или электронной схемы. Для доступа запчастей потребуются другие аналогичные лампочки, для разборки – плоская отвертка, а для прозвонки компонентов – мультиметр

Особую осторожность нужно проявлять при контакте с колбой. Ни в коем случае нельзя ее повреждать, так как выход находящихся в ней паров ртути опасен для здоровья!

Основные этапы ремонта

Системный подход к любой задаче обеспечивает оптимальный способ ее решения, поэтому будем действовать по следующему алгоритму:

  1. Подготовка необходимых инструментов.
  2. Демонтаж конструкции.
  3. Поиск и устранение неисправностей.
  4. Сборка конструкции.

Теперь подробно о каждом этапе.

Необходимые инструменты

В процессе работы нам понадобятся:

  • плоская отвертка;
  • цифровой мультиметр;
  • паяльник мощностью 25-30 Вт и все необходимое для пайки.

Демонтаж

Все действия делаем аккуратно, стараясь не повредить корпус, а тем более колбу лампы, в которой находятся пары ртути, представляющие опасность для человеческого организма.

Как уже было сказано выше, верхняя и нижняя части корпуса соединены между собой защелками. Чтобы их разъединить, необходимо вставить отвертку в щель (показано на рис 2) и слегка повернуть ее. Рекомендуем начинать с места, где нанесена маркировка, как правило, там находится одна из защелок.

Как сделать ремонт энергосберегающей лампы своими руками?
Рис. 2. Паз между верхней и нижней частью корпуса

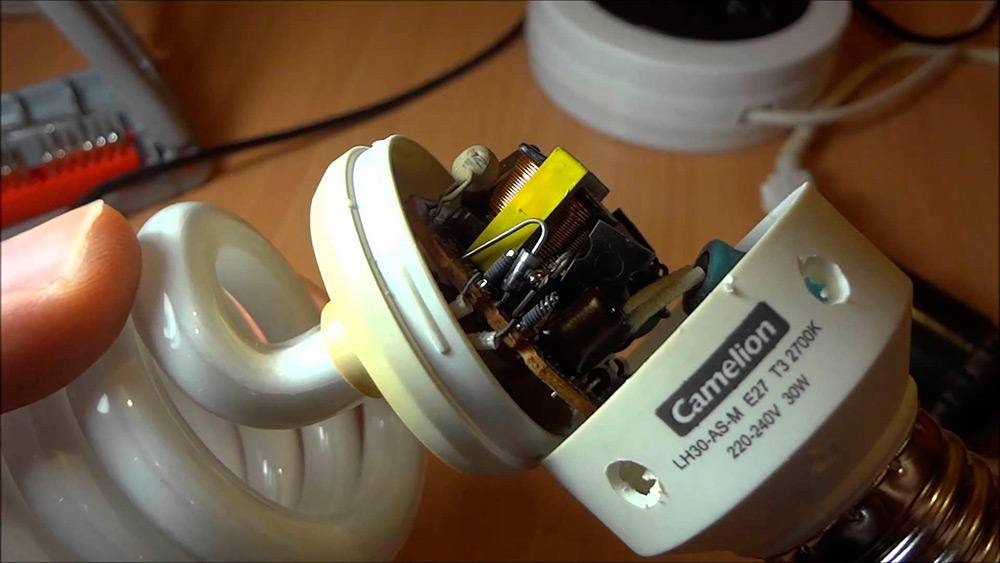

Освободив защелку, передвигаемся далее по пазу и продолжаем процедуру, пока верхняя и нижняя часть не отделятся друг от друга.

Как сделать ремонт энергосберегающей лампы своими руками?
Части корпуса разъединились

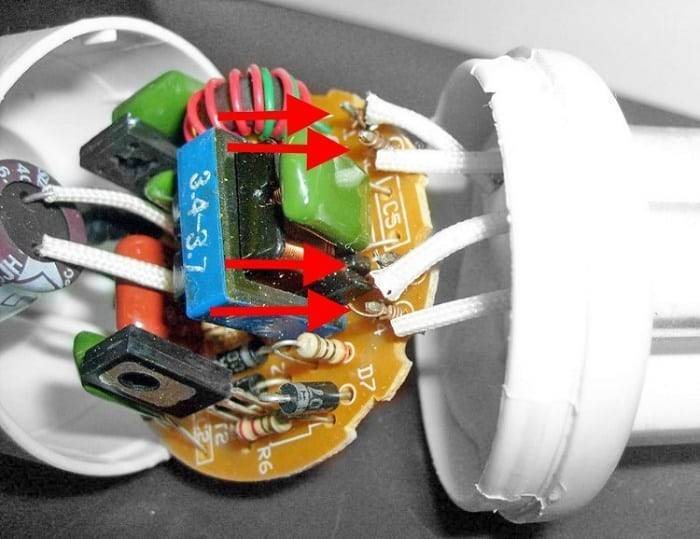

Теперь нам необходимо отсоединить провода, соединяющие нить накала лампы и плату. Всего их четыре штуки. В большинстве конструкций провода не припаяны на плату, а намотаны на специальные штырьки.

Как сделать ремонт энергосберегающей лампы своими руками?
Штырьки, к которым прикручены провода с колбы

После этого этапа можно переходит к поиску неисправностей.

Поиск неисправностей

Осветительный прибор может не работать из-за неисправности колбы (перегорела одна или обе нити накала) или вследствие выхода из строя пускорегулирующего устройства. Начнем проверку с колбы.

Для этой цели нам понадобится мультиметр. Переводим его в режим измерения низкоомного сопротивления и прозваниваем каждую пару выводов. Как правило, их сопротивление не превышает 15 Ом. Может иметь место незначительное расхождение в показаниях по каждой паре, но, это, скорее всего погрешность прибора.

Проведя измерения можно сформировать первоначальные выводы:

  • Если обнаружен обрыв нити накала, то пускорегулирующее устройство с большой вероятностью работоспособное. Колба подлежит утилизации, а электронный балласт можно отложить до лучших времен, например, если потребуется произвести его замену на однотипном приборе освещения. Заметим, что при одной перегоревшей нити накала, лампу можно восстановить. Как это сделать будет рассказано в разделе, посвященном пускорегулирующему устройству.
  • В том случае, когда с колбой все в порядке, моно констатировать выход из строя балласта. Как и большинство электронных устройств, он подлежит ремонту.

Как подключать ИБП к шуруповерту

Электроинструмент необходимо разобрать, отвинтив все шурупы. Обычно корпус шуруповерта состоит из двух половинок. Далее следует найти провода, которыми двигатель подключается к батарее. Соединить эти провода с выходом ИБП можно с помощью пайки или термоусадочной трубки, вариант со скрутками нежелателен.

Для ввода провода от блока питания в корпусе инструмента необходимо выполнить отверстие

Важно предусмотреть меры, предотвращающие вырывание провода в случае неосторожных движений или случайных рывков. Самый простой вариант – обжать провод внутри корпуса у самого отверстия клипсой из сложенного пополам коротенького отрезка мягкой проволоки (подойдет алюминий). Имея превосходящие диаметр отверстия размеры, клипса не даст проводу оторваться и выпасть из корпуса в случае рывка.

Имея превосходящие диаметр отверстия размеры, клипса не даст проводу оторваться и выпасть из корпуса в случае рывка.

Энергосберегающие лампы набирают все большую популярность, позволяя сберегать энергию, они еще обладают ровным белым светом, так же есть лампы теплого света, схожие цветом свечения с лампами накаливания. Но к сожалению, энергосберегающие лампы тоже не вечны, кто-то их просто выбрасывает, а кто-то… делает из них полезные самоделки.

В этой статье рассмотрим как сделать простой импульсный блок питания из энергосберегающей лампы. В большинстве случаев в энергосберегающей лампе из строя выходят нити накала, находящиеся в колбе, а электронная часть остается целой.

Популярные статьи  Как сделать лазерный уровень своими руками?

Как сделать ремонт энергосберегающей лампы своими руками?

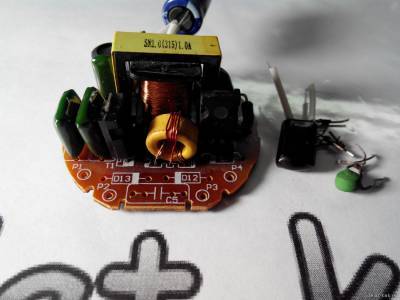

Берем неисправную энергосберегающую лампу. И при помощи отвертки поддеваем две половины корпуса. Проходим по контуру и поочередно отгибаем одну половину от другой.

Как сделать ремонт энергосберегающей лампы своими руками?

Как сделать ремонт энергосберегающей лампы своими руками?

Примерно все энергосберегающие лампы сделаны по такой схеме:

Для того, чтобы сделать импульсный блок питания, мы изменим ее к такому виду:

Сначала убираем все штырьки, два конденсатора и диоды(если они есть), у меня как видно на фото, их не было.

Как сделать ремонт энергосберегающей лампы своими руками?

Как сделать ремонт энергосберегающей лампы своими руками?

Снимаем импульсный дроссель, тут возможны два варианта, первый — это в свободное место дросселя наматывается вторичная обмотка и он устанавливается обратно на плату. В таком случае получить большую мощность не получится. Второй способ — мотается импульсный трансформатор например на ферритовом кольце. При установке радиаторов на транзисторы, можно получить мощность 100Вт и более.

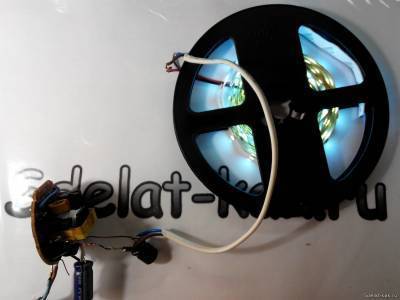

Мне большая мощность была не нужна, целью было запитать метр белой светодиодной ленты, для изготовления чего-то наподобие кухонного ночника:). Напряжение питания также выбрал около 8-10 Вольт, чтобы лента светилась не сильно ярко, в таком режиме работы она прослужит гораздо дольше.

Как сделать ремонт энергосберегающей лампы своими руками?

Дроссель снят, разбираем его, это сделать достаточно легко, разматываем желтую синтетическую пленку, и вынимаем две половинки феррита. Перед тем как наматывать вторичную обмотку, необходимо сделать изоляцию, просто намотать на первичную обмотку электрокартон, простую бумагу, или же сантехническую фум ленту. Далее мотаем несколько витков.

Как сделать ремонт энергосберегающей лампы своими руками?

Как сделать ремонт энергосберегающей лампы своими руками?

Также делаем изоляцию и выводим края обмотки.

Как сделать ремонт энергосберегающей лампы своими руками?

Собираем трансформатор в обратной последовательности, я воспользовался клеем типа «Секунда».

Как сделать ремонт энергосберегающей лампы своими руками?

Устанавливаем трансформатор на плату. Соединяем перемычкой Р1 и Р4 (смотрите по схеме).

Как сделать ремонт энергосберегающей лампы своими руками?

Для тестирования я подключил остаток мотка светодиодной ленты, предварительно выпрямив напряжение при помощи диода и конденсатора. Напряжение на выходе получилось 9 Вольт.

Как сделать ремонт энергосберегающей лампы своими руками?

Всё импульсный блок питания из энергосберегающей лампы готов, работает, на плате ничего не греется.

Стоит ли ремонтировать энергосберегающие лампы

Решение о том, ремонтировать или не ремонтировать лампу, во многом зависит от количества неисправных источников света. Если речь идет о единственной перегоревшей лампочке, не стоит связываться с трудоемким процессом ремонта. Когда ламп много, ремонт обретает экономический смысл. Из частей нескольких ламп реально собрать одну, которая будет работоспособной. Из практики известно, что для сборки одной лампочки понадобятся детали от 3–4 испорченных источников света.

Следует знать! Любая лампа рассчитана на определенный срок службы и характеризуется ограниченным коммутационным резервом. Срок службы чаще всего указывается в часах (например, 10 или 20 тысяч часов).

Принимая решение о ремонте лампы, стоит подумать о предстоящих затратах. Придется потратиться на покупку деталей (если их нельзя взять из лампочек, которые перегорели), на поездку в магазин или на рынок. Кроме того, процесс поиска и причин достаточно трудоемок, поэтому следует учесть и затраты времени.

Обратите внимание! Отремонтированные лампы часто имеют дефект: освещение подключается с некоторым запозданием

Пошаговая инструкция как заменгить лампу дневного света в потолочном светильнике

Для того чтобы поменять перегоревшую лампу дневного света в потолочном светильнике:

  1. Снимите напряжение со светильника. Для надёжности отключите подачу электроэнергии на щитке.
  2. Обеспечьте доступ к лампе, сняв плафон или светоотражающую решётку. Плафоны крепятся к источнику света винтами или защёлками. Открутите винты, освободите фиксатор защёлки. Снимите плафон или светоотражающую решётку.

  3. Плафон иногда крепится к самой лампе. В этом случае потяните за него и освободите перегоревший источник света.
  4. Возьмитесь за колбу двумя руками и поверните на 900 в любую сторону, выньте из патрона.
  5. Установите новую лампу, проделав всё в обратном порядке. Поместите цоколь в патрон, повернув колбу на 900 в противоположную сторону.
  6. Для проверки работы включите её.

При отсутствии свечения подожмите источник света – возможен плохой контакт между цоколем и патроном.

Как снять, вставить и собрать в светильники с цоколем G5 и G13

Люминесцентные источники света с цоколем G5 и G13 применяются на кухне, в ванной комнате, для подсветки зеркал. Они устанавливаются в потолочные светильники. Перегорание подтверждает тёмное кольцо на конце колбы. Причиной неисправности может быть отказ стартера (балласта) или дросселя. Для замены люминесцентного источника:

  1. Снимите напряжение со светильника. Для надёжности отключите подачу электроэнергии на щитке.
  2. Разберите светильник. Обеспечьте доступ к колбе, сняв плафон или светоотражающую решётку. Плафоны крепятся к источнику света винтами, защёлками. Открутите винты отвёрткой или освободите фиксатор защёлки. Снимите плафон или светоотражающую решётку.
  3. В одноламповых светильниках плафон крепится за саму лампу. В этом случае потяните за него и освободите перегоревший источник света.
  4. Для снятия колбы возьмитесь за неё двумя руками и поверните вокруг своей оси на 900 в произвольную сторону. Штыри цоколя выйдут из направляющих гнёзд в патроне.
  5. Потяните источник света в противоположную сторону от светильника и вытащите из патрона.
  6. Приобретите новую лампу. Её характеристики и размеры должны быть такие же, как у перегоревшего источника.
  7. Для установки нового источника света поместите его концы в патрон до упора, поверните на угол 900 в произвольную сторону до лёгкого щелчка. Зафиксируйте положение. Подайте питание на светильник и проверьте его работу. При нормальном свечении поставьте на место плафон или решётку. Если светильник не горит, отключите его и пошевелите колбу в разные стороны для лучшего контакта с патроном. При отсутствии свечения вытащите её и установите заново.

Если принятые меры не приводят к положительным результатам, возможно неисправен стартер или дроссель.

Как выкрутить в светильниках с современными типами  цоколей G23, GX23

Люминесцентные источники света с цоколями G23, GX23 применяются в настольных светильниках.

Они отличаются формой и размерами штырей.

Крепление цоколя с патроном такое же, как у других видов, поэтому порядок замены перегоревшей лампы не меняется.

Для этого:

  1. Обесточьте светильник, выдернув шнур из розетки.
  2. Освободите колбу от плафона при помощи фиксатора. Для извлечения потяните за край колбы в противоположную сторону от плафона, достаньте из фиксатора. Покачивая, потяните в сторону от патрона и вытащите её.
  3. Сходите в магазин со старой лампой и купите такую же новую.
  4. Установите колбу в светильник в обратном порядке, вставив цоколь в патрон. Прижимая колбу к патрону, надавите на неё до щелчка.

Люминесцентная лампа содержит до 5 мг ртути. При замене повреждённого источника света на новую лампу, её нельзя выбрасывать с бытовым мусором, а необходимо правильно утилизировать. Для этого существуют специальные организации.

Предыдущая
ЛюминесцентныеОпределение неисправностей люминесцентных ламп
Следующая
ЛюминесцентныеХарактеристики компактных люминесцентных ламп

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
