Почему срабатывает УЗО при подключении антенны к телевизору?

Содержание

Советы и видео

К запрету на использование удлинителя в помещении ванной комнаты стоит прислушаться. Поскольку чем больше точек преград в лини, тем выше потери, ведущие к перегреву в этих местах. А в условиях повышенной влажности это особенно опасно и грозит коротким замыканием во время работы стиральной машины. Которое рано или поздно случится из-за ускоренного изнашивания контактной группы в вилке и розетке удлинителя.

Процесс приобретения и установки УЗО вызванным, а не домашним мастером, не бьёт по карману так сильно, как поломка стиральной машинки из-за скачка напряжения. Поэтому, если в хозяйстве отсутствует подобный элемент защиты, желательно исправить положение поскорее. Чтобы не пришлось пожалеть о своей нерасторопности – перебои с напряжением и последующие из-за этого проблемы становятся с каждым годом всё актуальнее.

Как выбрать УЗО

Выбрать УЗО для квартирной электропроводки или дома для домашнего электрика не представляет трудностей. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. Фотография такого УЗО приведена в начале статьи.

Какой тип УЗО лучше для квартиры электромеханическое или электронное

УЗО выпускаются в двух конструктивных исполнениях – электромеханические и электронные. Для правильного выбора нужно провести сравнение их технических характеристик.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика Электромеханическое УЗО Электронное УЗО
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Погрешность тока срабатывания высокая низкая
Работоспособность при обрыве нулевого провода или при снижении напряжении сети ниже допустимого сохраняется не работает
Устойчивость к скачкам повышенного напряжения в сети высокая низкая
Габаритные размеры большие многократно меньше

Как видно из таблицы, если нет ограничений по габаритным размерам нужно выбирать электромеханическое УЗО. Электронное УЗО незаменимо в случае установки на отдельный электроприбор, например, в электрическую розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО устанавливает ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков».

Для желающих сделать более осознанный выбор свел все основные технические характеристики УЗО в таблицу.

Таблица основных технических характеристик УЗО
Характеристика Обозначение Величина Примечание
Рабочее напряжение В 220, 380 Для домашней однофазной сети устанавливается УЗО на напряжение 220 В, для трехфазной – на 380 В
Количество фаз 1, 3 Указывается в паспорте
Ток утечки срабатывания, IΔn мА 5 В ПУЭ нет указаний на установку, но можно встретить в рекомендациях по использованию электроприборов, например, теплых полов
10 Предназначено для подключения розеток, установленных в ванной, кухне, детских комнатах и для приборов, установленных на земле
30 Универсальное, подходит для всех случаях применения в доме или квартире
100, 300 Применяют в промышленности, иногда устанавливаю на вводе электропроводки в жилье для повышения пожарной безопасности
Максимальный ток нагрузки, In А 6-125 Должен быть равен или больше, чем ток автоматического выключателя, установленного после УЗО
Максимальный ток коммутации, Im А 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который кратковременно выдержит УЗО в случае короткого замыкания в электропроводке
Время отключения мс <30 Время, через которое после превышения допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверки месяц 1 Для простой проверки достаточно нажать кнопку Тест на УЗО. Для диагностики времени срабатывания необходим специальный прибор
Рабочая температура °С минус 25 — +40 Рабочая температура, при которой допускается эксплуатация УЗО
Конструктивное исполнение Электромеханические Надежнее, дешевле, но больше по размерам электронных УЗО
Электронные Современные УЗО, дорогие, малогабаритные
Тип по форме тока срабатывания АС Срабатывает, если синусоидальный ток утечки возрастает медленно или скачком
А Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки возрастает медленно или скачком
В Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки возрастает медленно или скачком
Способ установки Предназначено для крепления на DIN-рейке в щитке Предназначено для установки в электрических щитках квартир и домов
Вмонтировано в розетку Устанавливается для защиты отдельного электроприбора или в случае старой электропроводки для исключения ложных срабатываний от естественных токов утечки
В виде переходника, подключаемого к розетке
Устанавливаемое на удлинитель
Устанавливаемое на сетевом шнуре электроприбора

Неисправность электропроводки

В большинстве случаев стиральная машина выбивает автомат по причине нарушений в работе электропроводки:

  1. УЗО или автомат выполнены некачественно, имеют небольшую емкость или неправильно настроены. Эта причина встречается чаще всего. Электричество может отключаться даже при сливе воды.
  2. На электрический счетчик оказывается чрезмерная нагрузка. Перед тем, как включать стиральную машину в розетку, рекомендуется выключить другую мощную бытовую технику, к примеру, микроволновку.
  3. Неисправная электропроводка или сама розетка. Чтобы убедиться, что причина именно в этом, необходимо подключить к сети прибор, который имеет одинаковую со стиральной машинкой мощность. Если автоматы все равно выбивает, значит, проводка неисправна.

Будет лучше, если поиском проблемы и заменой проводки займутся специалисты.

Ремонт розетки

Чтобы стиральная машина Бош, LG или любой другой модели работала все время, необходимо заранее позаботиться о качественной системе электропроводки. Есть несколько рекомендаций:

  1. Желательно, чтобы в процессе использовался кабель 3 на 2.5 с небольшим запасом.
  2. Если устройство находится в помещении с повышенным уровнем влажности, например, в ванной, розетка должна быть надежно защищена от попадания в нее воды.
  3. Если есть возможность, лучше поставить отдельный автомат на каждую комнату или к стиральной машине.

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

  1. В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
  2. Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
  3. Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
  4. Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
  5. Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
  6. Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
  7. Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
  8. Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
  9. Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
  10. Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.
Популярные статьи  Буквенно-цифровая и цветовая маркировка проводников

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.

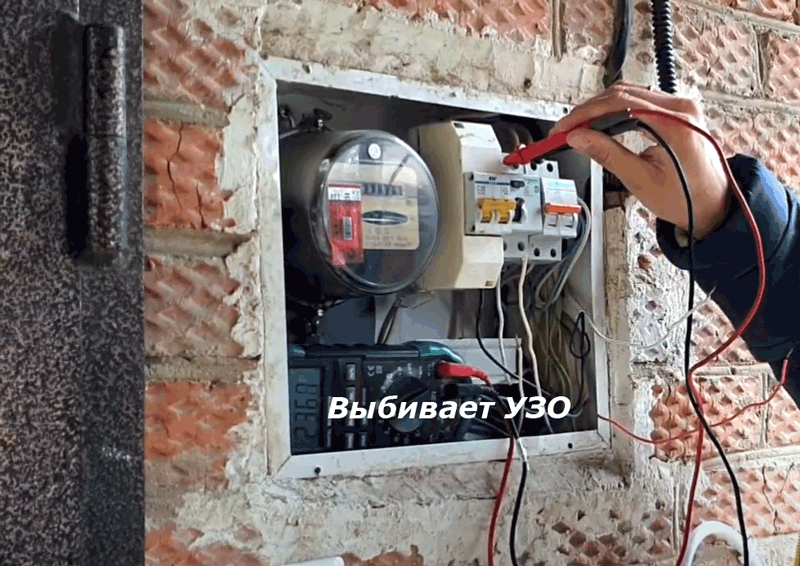

Что делать, если отключается УЗО

Так как подключение УЗО выполняется строго по определенной схеме, то и алгоритм определения неисправности всегда будет примерно одинаковый. В первую очередь надо определиться с причиной – происходит ложное срабатывание или все же отключение производится в штатном режиме.

Здесь надо учитывать как именно может отключаться УЗО.

  • Самая явная причина – когда срабатывания происходят сразу же после монтажа УЗО или дополнительной электроцепи (розетки или другой точки). Здесь просто надо перепроверить схему подключения и работоспособность самого устройства. В целом, это ошибки монтажа и подробно на них останавливаться нет смысла.
  • Следующий по простоте случай – если в доме нет заземления, а человек коснулся корпуса электроприбора и произошло срабатывание. Это прямая указка на неисправность этого прибора – надо пересматривать его электрооснастку – шнур питания и т.п.

Впрочем, если проводка старая, то есть небольшая вероятность возникновения контакта фазного провода с землей, например с арматурой плиты перекрытия или подобным проводником. В первом случае надо менять УЗО, а во втором – всю проводку (или, как минимум, искать место повреждения и устранять неисправность).

  • Если УЗО не включается после срабатывания, то в первую очередь надо вынуть из розеток штепсели всех электроприборов и попробовать снова поднять рычажок устройства. Включение УЗО в рабочий режим говорит о необходимости проверить все приборы – их можно включать в розетки поочередно и тогда неисправное себя сразу покажет. Если УЗО и дальше не включилось, то с его нижних клемм откидываются провода и снова пробуют поднять рычажок. Включение будет говорить про неисправность проводки, а в противном случае это, скорее всего, неисправность самого УЗО.
  • Когда устройство защитного отключения просто периодически выбивает в процессе работы, то это самая неприятная в плане диагностики, поломка. В первую очередь здесь надо смотреть, не изменялись ли какие-либо параметры электроцепи. Это может быть появление в доме нового прибора, на мощность которого УЗО не рассчитано или у него импульсный блок питания. Если в цепи ничего не менялось, то надо отслеживать, после чего происходят выбивания – это может быть работа одного из приборов в режиме максимальной нагрузки, повышенная влажность, и т.д. Если нет явной причины, то придется последовательно перепроверять все возможные – от исправности УЗО и правильности подбора уставки до каждого из звеньев защищаемой электроцепи.

Неправильное подключение

Чаще всего ложное отключение происходит из-за неправильного монтажа устройства защитного отключения или розеток. В этом случае срабатывание защиты происходит сразу после подачи напряжения.

7) Ошибочное подключение в электрощите

Монтаж аппарата в электрощите необходимо производить по схеме, которая находится на корпусе или в прилагаемой инструкции.

Среди наиболее частых ошибок подключения являются соединение нулевого провода и провода заземления на общей шине. Соединение нулевых проводов разных групп УЗО или объединение нулей на выходе.

Почему срабатывает УЗО при подключении антенны к телевизору?

Одна из самых распространённых ошибок при подключении — подключение только одного ноля, по аналогии с реле напряжения.

Неправильный монтаж в розетке

Если срабатывание происходит после установки розетки или включения в неё исправного устройства, то одной из причин может быть неправильный монтаж розетки:

  1. при установке электророзетки в установочную коробку под лапки попали провода и произошло замыкание между нулевым (N) и заземляющим проводом (PE);
  2. при подключении проводов были перепутаны нулевой провод и заземление.

Почему срабатывает УЗО при подключении антенны к телевизору?

https://youtube.com/watch?v=x5vxVbzx09w

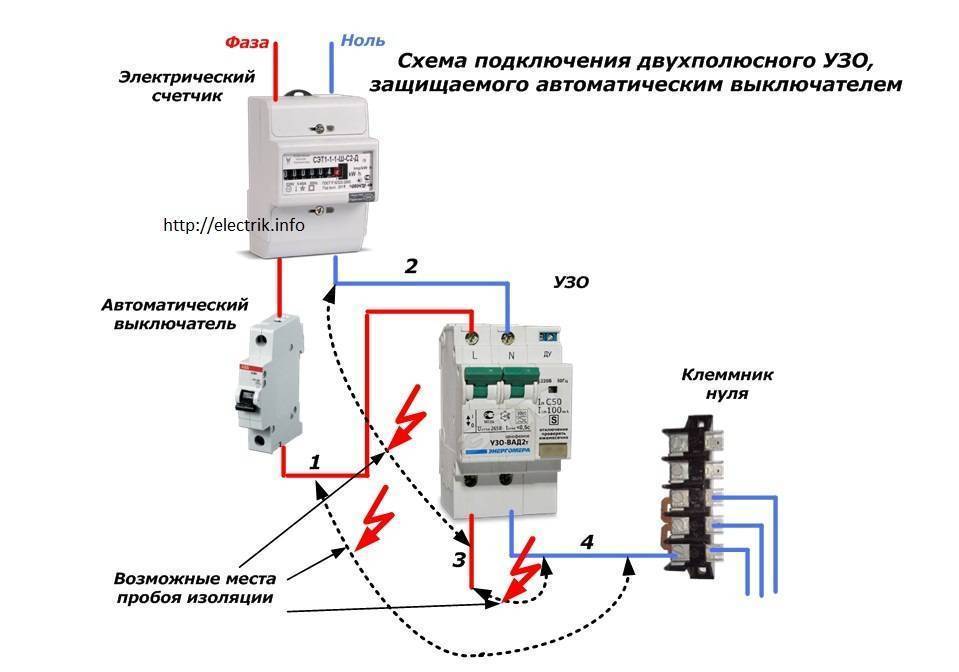

Как проверить на пробой?

Тестирование на пробой – проверка сопротивления изоляции. В идеале изоляция не должна быть менее нескольких мегаом. Проверка на пробой в любом из мест проводится при ударах током от корпуса СМА и/или при срабатывании УЗО. Один щуп мультиметра прикладывают к любому из контактов, второй – к корпусу кипятильника. Сопротивление ниже 20 Ом, стремящееся к нулю, укажет на корпусное замыкание. ТЭН, «пробитый» на корпус, нельзя использовать.

Этот изолятор заполняет всю внутреннюю свободную часть кипятильника, не давая спирали соприкасаться с наружным стальным кожухом.

Профессионалы используют мега- и гигаомметры, работающие при питающем напряжении 500–2500 вольт. Рядовому потребителю эти высоковольтные тестеры доступны далеко не всегда. Пользоваться ими рекомендуется в диэлектрических перчатках.

Дело в том, что обычные тестеры выдают лишь напряжение до нескольких вольт – оно не опасно для незащищённых рук, если те не имеют ран. Включить тестер рекомендуется на самый высокий диапазон измерений – до 2 МОм.

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

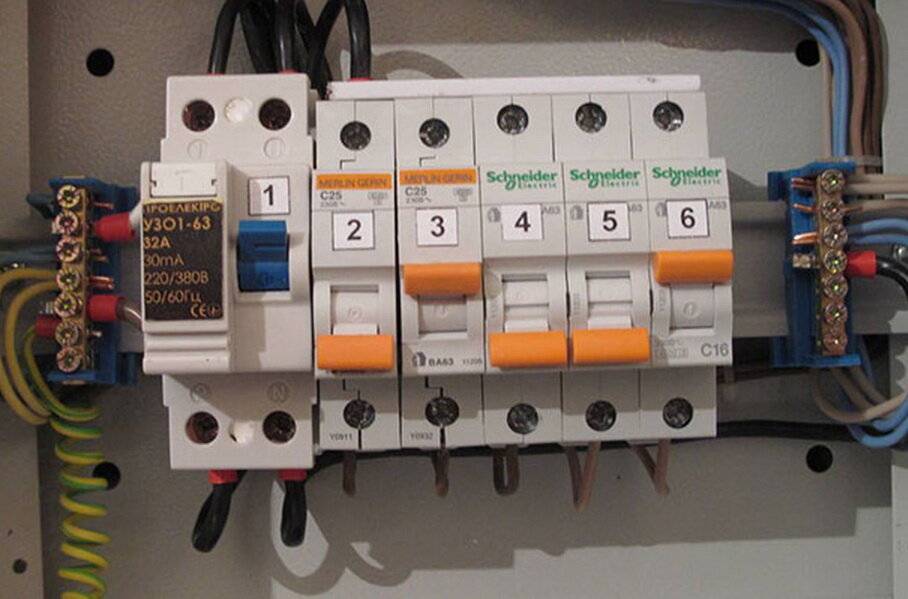

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

Популярные статьи  Проводим освещение в сарай: нормы и требования, инструкция

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

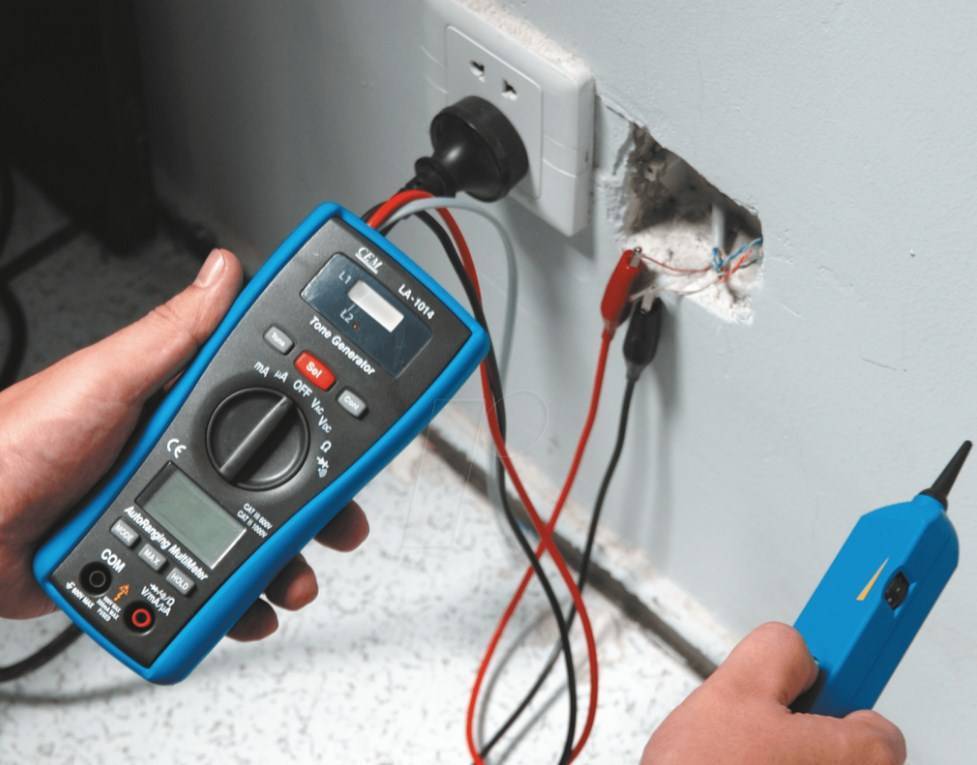

Как найти утечку тока в электропроводке в доме

Если УЗО или дифавтомат, начал отключаться в процессе работы, следует незамедлительно произвести поиск утечки тока. Тем самым вы убережете себя от ненужных финансовых затрат и во многих случаях сможете устранить неполадку самостоятельно.

Что может служить источником утечки:

  • Проводка;
  • Электрооборудование.

Утечка тока, может проявляться различными способами, самым распространенным, является наличие напряжения с минимальными показателями на батареях отопления, и на металлических частях санузла.

В первую очередь, необходимо проверить состояние проводников проложенных в стенах. Так как любое прикосновение к влажной поверхности стены, может привести к удару током. Для этого, можно использовать обычный радиоприемник, который способен работать на средних и длинных волнах.

Данные приемник, настраивают на частоту, на которой нет вещания. После чего, подают напряжение в сеть и проходят с включенным приемником по всем местам, где проложен кабель. При обнаружении утечки, устройство начнет характерно фонить.

Почему срабатывает УЗО при подключении антенны к телевизору?

Если проводники в порядке, следует проверить электрооборудование на предмет утечки. Это можно произвести при помощи обычной индикаторной отвертки. Даже при малейшей утечке, на отвертке при прикосновении к металлической поверхности устройства, появится слабая индикация.

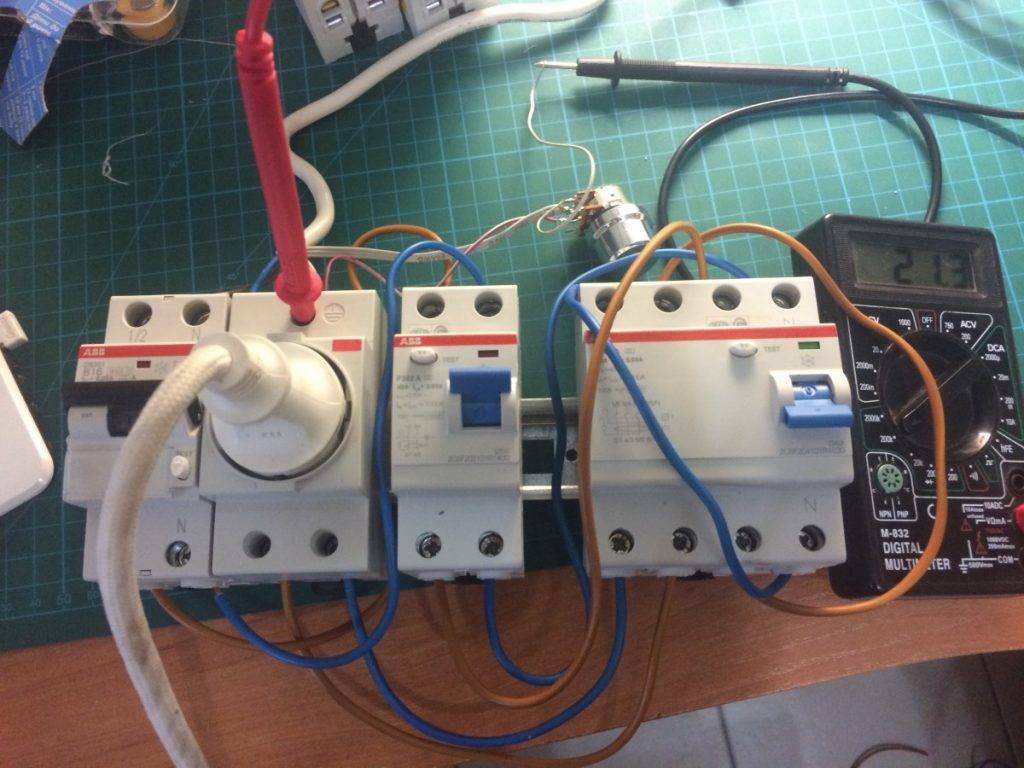

Проверку можно осуществить и при помощи мультиметра. Для этого, измерительное устройство, выставляют на измерение сопротивления (20 мОм). После этого, одним из щупов, прикасаются к корпусу устройства, другим к контакту на вилке. Значение на дисплее, если устройство работает исправно, должно стремиться к бесконечности.

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Популярные статьи  Проверка резиновых диэлектрических ботов

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике

Причины срабатывания УЗО

Чаще всего выбивает УЗО из-за создания аварийной ситуации: повреждение изоляции провода, появление тока утечки. В таких случаях автомат нередко срабатывает сразу же после включения.

Нарушение изоляции

Причиной срабатывания выступает оголение жилы и возникающий при этом пробой. Причин множество:

  • нарушение изоляции во время ремонтных работ, например, задели кабель при сверлении стены;
  • при открытой укладке провода повреждают грызуны, особенно если часть кабеля идет под полом, на чердаке;
  • попадание влаги в разделительный щиток;
  • перегрев скруток, отхождение контактов клеммы в коробке.

УЗО выбивает при включении техники

Крупные потребители – стиральная машинка, водонагреватель – без заземления не подключаются. Если же изоляция заземленного корпуса нарушается, УЗО выбивает. Выявляют неисправность так. Отключают все нагрузки на линии, взводят УЗО. Последовательно подключают приборы к сети, пока автомат вновь не сработает. Устройство, вызвавшее отключение является неисправным. Нередко проблема заключается не в приборе, а всего лишь в вилке.

Помимо оборудования, стоит проверить и розетку, к которой подключался аппарат. Возможно, дело в ней.

Касание фазы

Человеческое тело – хороший проводник электричества. Если человек касается токоведущей части аппарата, через него проходит ток. Это приводит к появлению тока утечки и срабатыванию реле. УЗО отключает электричество, тем самым предупреждая электротрамву.

Неправильное подсоединение

Ошибки при монтаже – далеко не редкость. Даже профессионалы могут спутать фазу с нулем при подключении розеток, выключателей, щитка. В таких случаях защита постоянно срабатывает сразу же после подачи тока.

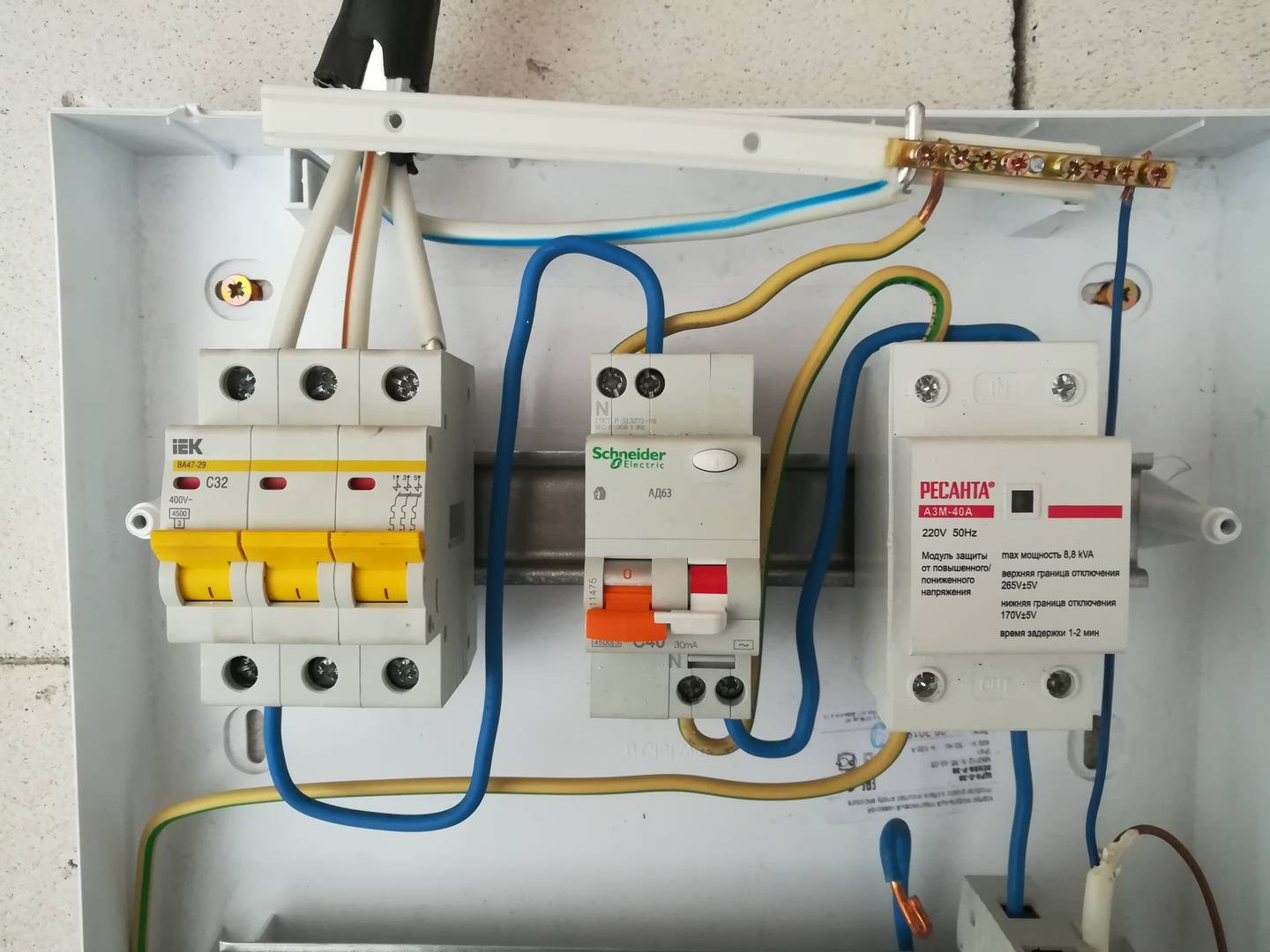

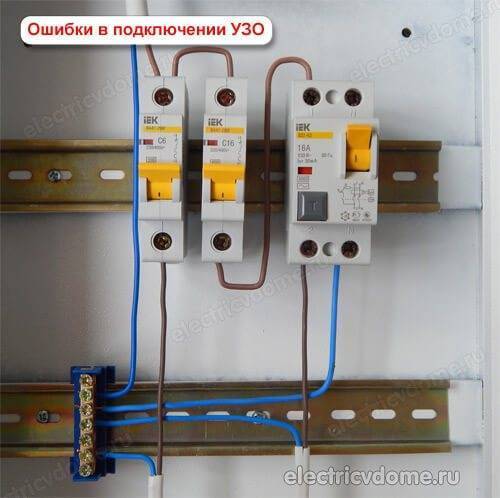

Ошибки при подключении в щитке

Чтобы снизить количество ошибок подключения, на корпусе любого аппарата помещают схему, по которой необходимо выполнять подсоединение. Она же обязательно подробно рассматривается в инструкции.

Самые распространенные нарушения при монтаже следующие:

  • подключение нуля и заземления на общую шину;
  • соединение нулевых проводов от разных контуров;
  • объединение всех нулевых проводов на выходе;
  • подключение только нуля, как это делается при установке защитного реле.

Неправильный монтаж электроточки

Если УЗО срабатывает при включении в розетку любого прибора, проверить нужно саму электроточку. Причиной чаще всего выступают ошибки при монтаже:

  • попадание проводов под лапки розетки и замыкание нуля и заземления;
  • ошибка при подключении заземления и нуля – заземление подсоединяют на средней части розетки, а не на другом участке.

Причиной неполадки может быть износ устройства: окисление клемм, чрезмерное затягивание винтов или, наоборот, ослабление крепления.

Советы по устранению

Здесь расскажем, что делать в каждом определенном случае.

Замена силового кабеля

Если по каким-либо причинам был испорчен кабеля питания, его необходимо поменять. Замена силового кабеля осуществляется таким способом:

  • нужно отключить питание стиральной машины, перекрыть входной кран;
  • посредством шланга создать условия для слива воды (опрокидывать агрегат категорически запрещено);
  • винты, находящиеся по контуру, стоит отвинтить, снять панель;
  • извлечь из корпуса фильтр для подавления помех от питающей сети, вывернув винт;
  • придавить защелки, снять пластиковый стопор, выдавив его наружу;
  • электрический провод сместить внутрь и в сторону, получив таким образом доступ к фильтру и отключить питание от него;
  • аккуратно достать сетевой кабель из машинки;

Замена нагревательного элемента

Как правило, термоэлектрический нагреватель приходится менять. Как это грамотно выполнить?

Демонтировать заднюю либо переднюю панель (все зависит от местоположения нагревательного элемента). Гайку винта заземления прокрутить на несколько оборотов

Осторожно подцепить термоэлектрический нагреватель и достать. Воспроизвести все действия в обратной последовательности, только с новым элементом

Замена фильтра для подавления помех от питающей сети

Если вышел из строя фильтр для подавления помех от питающей сети, его необходимо поменять. Заменить элемент просто: отсоедините электропроводку и выверните крепление. В обратной последовательности монтируется новая деталь.

Ремонт электродвигателя

Как говорилось выше, еще один фактор, почему вышибает автомат – выход из строя электродвигателя. Он способен сломаться по ряду причин:

продолжительный период работы;

Обнаружить, что конкретно вышло из строя, можно, прозвонив контакты электродвигателя и всю поверхность агрегата. При обнаружении поломки электрический двигатель заменяют, по возможности устраняют поломку. Место протекания непременно ликвидируют. Щетки демонтируют, убирая контакты с клемм. После монтажа новых щеток руками проворачивают шкив электродвигателя. Если они установлены правильно, двигатель не будет громко шуметь.

Замена и чистка кнопки управления и контактов

Процедура чистки и замены кнопки управления включает в себя следующие шаги.

Демонтировать верхнюю панель, которая держится на 2-х саморезах, расположенных на задней панели. Удостоверьтесь, что машина отключена от электросети, закрыт вентиль подачи воды.

Отсоединить клеммы и провода питания. Как правило, все клеммы обладают защитой различного размера

Советуем делать фотоснимки всех проделанных шагов.

Отвернуть модуль управления и осторожно подтянуть в направлении задней панели машины, таким образом, появится беспрепятственный доступ к кнопкам. На завершающей стадии осуществляется очистка либо замена кнопок

Необходимо сказать, что выбивать автомат при запуске стиральной машины либо стирке у разных модификаций может по разнообразным причинам. По большей части это неисправности в электрической проводке, однако, временами выходит из строя один из элементов. Когда есть возможность, их следует отремонтировать, при другом развитии событий придется посетить магазин, выбрать необходимые детали и заменить их. Надежнее будет, когда этим займется мастер.

Что делать если стиральная машина при включении выбивает автомат, смотрите в следующем видео.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
