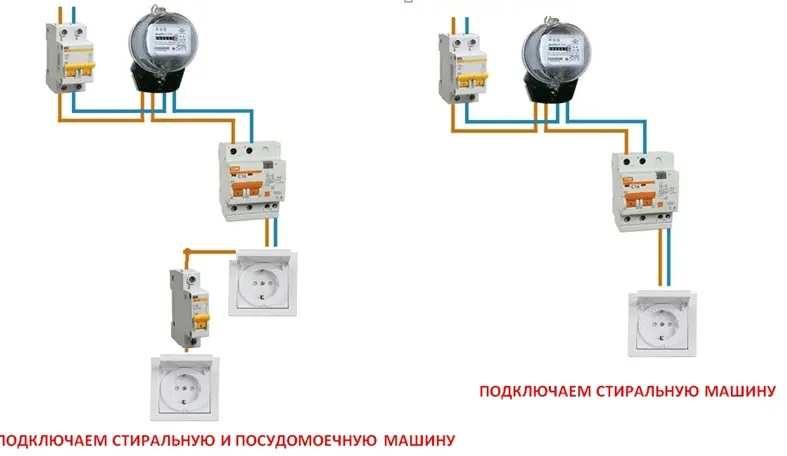

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Содержание

Особенности установки

В идеале оба прибора нужно устанавливать рядом с мойкой, поскольку от близости коммуникаций зависит работа техники. Если есть возможность, поставьте стиралку и посудомойку по бокам раковины.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Если вам только доставили технику домой, снимите картонную упаковку. Проверьте, чтобы корпус был целым, без повреждений и царапин

Важно не забыть снять транспортировочные болты со стиралки. Они установлены на задней панели, чтобы обездвижить барабан и другие элементы

Так они не повреждаются во время транспортировки.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Инструменты и детали

Прежде всего, нужно организовать коммуникации, которые сгодятся для одновременного подключения приборов. Для этого вам понадобятся:

  • латунный или бронзовый тройник (они более надежны); желательно выбирать тройник с запорным вентилем;
  • сифон на два или три отвода;
  • два проточных фильтра;
  • для удлинения понадобятся новые шланги и удлинительные трубки;
  • стабилизатор напряжения;
  • бронзовый кран-переходник;
  • фум-лента;
  • гаечный ключ;
  • пассатижи;
  • отвертка;
  • уровень.

Теперь можно приступать к подключению.

Проводка для подключения посудомоечной машины

Медный трехжильный провод ПВС3 годится для монтажа проводки бытовой техники. Это жесткий и толстый шнур, легко удерживающий форму. Легко режется кусачками и очищается от изоляционного слоя. Удельный вес зависит от марки. Главное, что ПВС3 состоит из трех жил (цифра в маркировке):

  • две для фазы (0 и 230 В);
  • одна для заземления.

Каждая жила с оплеткой фиксированного цвета: желтая, синяя, белая. Найдем три типа исполнения кабеля ПВС3 – У, Т, УХЛ. Первый вариант предназначен для использования на улице при температуре – 40 – + 40 ºС, возьмите на заметку, если замаячила на горизонте надобность проложить электрику за пределами кухни на веранде. Остальные исполнения для улицы не годятся, используются при температуре – 25 – +40 ºС. Максимальный нагрев ПВС3 не превышает +70 ºС.

Мощность ПВС3 зависит от сечения жил:

  1. 0,75 мм2 – 2,2 кВт.
  2. 1 мм2 – 2,64 кВт.
  3. 1,5 мм2 – 2,86 кВт.
  4. 2,5 мм2 – 4,18 кВт.
  5. 4 мм2 – 5,28 кВт.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Рабочее напряжение шнура составляет 380 В, подходит для запитывания приборов из розетки 230 В. Если планируете подключение настольной посудомоечной машины параллельно с холодильником, провод потребуется потолще. Иначе просто не выдержит нагрузки. Аналогичное касается микроволновок и прочего оборудования. Если не уверены, что выдержит электрика в доме, обратитесь к профессионалу!

Берите запас по мощности минимум в два раза. Старайтесь подключать приборы к розеткам либо не пользоваться одновременно. Проще это сделать, подключив посудомоечную машину (Электролюкс, например) с микроволновкой. Готовить – в одно время, тарелками заниматься – в другое, к примеру

Как выбрать толщину жил кабеля?

Толщина жил кабеля зависит: во первых, от мощности подключаемого электроприбора; во вторых, от материала жилы. Оптимальный материал для электропроводки в доме – медь. Медные провода меньше греются, медные жилы пластичней – с кабелем будет удобней работать. С медным кабелем меньше риск надломить жилу в месте сгиба кабеля. Для подключения мощного электрооборудования используют жесткий кабель с однопроволочными жилами.

Оптимальное соотношение мощности оборудования с толщиной сечения жилы кабеля (для однофазного подключения):

  • для мощности до 3,5 кВт – 2,5 мм2;
  • 3,5 кВт-0 5, 5 кВт – 4 мм2;
  • 5,5-7,2 кВт – 6 мм2;
  • 7,2-8 кВт – 10 мм2.

Выбор места для монтажа

Место расположения посудомоечной машины необходимо выбрать и подготовить заблаговременно. Лучше всего располагать посудомоечную машину рядом с мойкой, в противном случае, если расстояние от мойки и коммуникаций до нее будет превышать 150 сантиметров,- стабильная работа техники не гарантируется, а риск возникновения аварийной ситуации будет повышен в несколько раз.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Кроме того планировка кухни под посудомоечную машину должна учитывать наличие электрической розетки с запасом пространства. Учитывая, что мойка потребляет немало электроэнергии, использование удлинителей не только не рекомендуется, но и противопоказано согласно базовым правилам техники безопасности.

Установка в зависимости от типа

Конкретное место установки посудомоечной машины в первую очередь зависит от типа техники. Всего можно выделить три типа посудомоечных машин:

  • переносные;
  • встраиваемые;
  • компактные;
  • отдельностоящие.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Переносные. Такой тип ПММ монтируется вне зависимости от мебели и планировки живого помещения

Важно, при подключении переносной посудомоечной машины, обеспечить плотный контакт с коммуникацией и трубопроводом в непосредственной близости от мойки

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Встраиваемые. Такой тип ПММ устанавливается только в комплекте с отдельным шкафом, в котором предусмотрены отсеки непосредственно для посуды, и сопутствующей утвари. Соответственно для монтажа встраиваемой посудомоечной машины необходимо продумать проект кухни заблаговременно с учетом расположения коммуникаций, мойки, розеток и так далее с соблюдением размеров мебели и шкафов.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Компактные. Подобные посудомоечные машины, как правило, имеют небольшие габариты и в сравнении со «стандартными» аналогами. Они способны перемывать не так много посуды за раз, следовательно, для эксплуатации компактной техники придётся делать несколько подходов, что с учетом затрат по времени не слишком удобно.

При этом возрастёт расход воды, что напрямую затронет стоимость на услуги ЖКХ. Среди компактных аналогов встречаются, как и переносные варианты (которые можно, к примеру, ставить на столешницу, или в просторный шкаф), так и встраиваемые.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Отдельностоящие. Такую посудомоечную машину устанавливают, когда ремонт на кухне уже выполнен и не хочется вносить изменения. Но для монтажа такого варианта ПММ требуется свободное место не далеко от коммуникаций. Производители выпускают посудомойки в различных цветах и оттенках, поэтому ее легко можно вписать в интерьер кухни.

Таким образом, полновесные ПММ обычно монтируются на полу с дополнительной фиксацией на стенах шкафа, столешницы, или у стены непосредственно рядом с мойкой и коммуникацией, а встраиваемые и компактные модели устанавливаются непосредственно в шкаф с учётом общего веса конструкции вместе с посудой.

Ошибки и правила монтажа

Огромную важность при монтаже посудомоечной машины и сопоставимой техники играет инструкция, с которой необходимо ознакомиться в первую очередь. Как правило, в инструкции подробно расписаны и раскрыты технические характеристики ПММ, а так же допустимый диапазон электрической нагрузки, давления в трубопроводе и коммуникациях, и минимальный срок гарантии на устройство

Гарантия на посудомоечную машину по евростандарту составляет 24 месяца с момента приобретения. Китайскую технику можно сдать на легальный ремонт в течение 12 месяцев после оформления сделки.

Однако, гарантийный срок обслуживания посудомоечной машины будет действителен только в тех случаях, когда монтаж техники производился правильно и в строгом соответствии с прилагаемой инструкцией. В ходе обнаружения грубых нарушений ПММ не будет допущена до ремонта, а сопутствующие расходы придётся брать на себя конечному потребителю (к примеру, при неправильном монтаже у шлангов особая предрасположенность к разрушению и скорой поломке из-за вибрации корпуса).

Подключение через УЗО

Современные стиральные машины с мощностью до 2,2 кВт и более, требуют подключения к электрической сети от УЗО, которое обеспечивает безопасность людей от поражения электрического тока. УЗО подбирается из расчета в зависимости от потребляемой мощности и может быть на: 16А, 25А или 32А, с током утечки – 10 мА – 30 мА.

Как вариант будет подключение стиральной машины от автоматического выключателя с дифференциальной защитой, он выбирается аналогично выбору УЗО.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Рис №1. Подключение стиральной машины от отдельного УЗО

Подключить стиральную машину от электросети можно двумя способами:

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Рис №2. Схема присоединения стиральной машины без заземления, от общего УЗО квартиры

Подключение

Подключение розетки с УЗО не составляет никакого труда. В этом случае, вам необходимо руководствовать теми же правилами, что и при установке обычного штепсельного соединения. У нас уже была статья о том, как установить розетку. Единственной особенностью, про которую нельзя забывать является необходимость размещения автоматического выключателя перед этим устройством. УЗО, которое используется в розетке не предназначается для защиты потребителей от короткого замыкания. Большие токи, которые могут при этом появиться особенно опасны при эксплуатации стиральных машин в ванной комнате.

Установка посудомоечной машины своими руками

Все перечисленные этапы подготовки и процесса установки стиральной машины справедливы и при монтаже посудомоечного устройства.

Место установки встроенной посудомоечной машины оборудуют планками для крепления. Машинка не должна входить в пенал шкафа туго, но не должно быть и слишком много места вокруг нее. Если машинка настольная, все гораздо проще.

Электропитание. Дополнительная розетка для посудомоечной техники должна быть евростандарта и иметь заземление. Высота розетки от поверхности пола – около 30 см. Она запитывается от основной, с применением автомата на 16А.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Схема монтажа посудомоечной машины

Наладка слива заключается в соединении сливного шланга со штуцером

Важно обеспечить гидрозатвор, сделав верхний и нижний перегиб на шланге (см. рисунок выше)

Такая позиция не позволит запаху канализации наполнять камеру посудомоечной машины.

Подведение воды надо начать с перекрытия всей воды в доме. Далее нужно врезать в трубу холодной воды тройник и снова прицепить к нему смеситель, затем установить фильтр посудомоечной машины, ее персональный шаровый кран и трубку ввода. Стыки необходимо усилить лентой ФУМ, а шаровый кран привести в состояние «закрыто».

Важно! Настольная машина для мытья посуды дает такие преимущества, как:

  • простой сток в раковину (без протечек и запаха канализации);
  • возможность пользования стандартной стенной евророзеткой и обычным квартирным УЗО;
  • отсутствие нагрузки на сливной насос, которому не придется с усилием прокачивать воду вверх.
  • подключение к канализации без гидрозатвора;
  • подключение сливного шланга ниже уровня слива ванной или раковины;
  • неплотные соединения трубок;
  • не убранный до конца крепеж.

Часто встречающиеся проблемы монтажа стиральной и посудомоечной машин

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Подключение сливной трубы к канализации с помощью сифона

  1. Подключение к канализации без гидрозатвора.
  2. Подключение сливного шланга ниже уровня слива ванной или раковины.
  3. Неплотные соединения трубок.
  4. Не убранный до конца крепеж.

Зачем нужно УЗО для стиральной машины?

Аппарат для стирки — мощный потребитель, нагружающий проводку. Именно поэтому для нее рекомендуется прокладка отдельной электролинии и установка автоматики. Телевизор или компьютер не нуждаются в отдельном УЗО, почему же его нужно обязательно поставить на стиральную машинку? Работа в условиях повышенной влажности автоматически переводит ее в группу риска, а значит, особого внимания требует обеспечение безопасности — как самой техники, так и ее пользователей.

Если речь идет о дорогостоящем аппарате с сушкой, то одного защитного устройства будет мало — понадобится несколько. Максимально потребляемая мощность стирального аппарата — 2,5–3 кВт. Это много для старых электросетей — без защиты не обойтись.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Выбор сечения провода (кабеля) — по току, мощности и длине: таблица

Перед вами встал вопрос выбора провода (кабеля)

Не важно для чего вы его выбираете, для квартиры, дома, гаража, дачи или для подключения электродвигателя, нагревательного прибора, компрессора, электролампы или любого другого электрического прибора, все равно нужен расчет сечения проводника, который будет использоваться для подключения.. Для чего нужен расчет? Если сказать простыми словами, то у любого электрического прибора (оборудования) или помещения есть потребляемый ток, нагрузка

Чтобы этот провод (кабель) выдерживал потребляемую нагрузку потребителем электроэнергии и нужен расчет.

Для чего нужен расчет? Если сказать простыми словами, то у любого электрического прибора (оборудования) или помещения есть потребляемый ток, нагрузка. Чтобы этот провод (кабель) выдерживал потребляемую нагрузку потребителем электроэнергии и нужен расчет.

Естественно расчет проводят после сбора данных о потребителе, то есть надо подсчитать нагрузку для каждого потребителя электроэнергии в отдельности и общую, если это требуется.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Но для начала нужно знать, как определяется сечение провода. Расчет ведется по формуле:

S = πD² ⁄ 4 = 0,785D²

где: S – сечение провода; π – 3,14; D – диаметр провода.

Диаметр провода можно легко измерить с помощью штангенциркуля или микрометра. Если жила провода многопроволочная, то нужно измерить одну проволоку, произвести расчет и помножить на их количество. Получится сечение проводника.

Ход работ

Установить посудомойку Электролюкс своими руками несложно, особенно когда все необходимое подготовлено, а место тщательно выбрано. Пошагово это будет выглядеть следующим образом.

  1. Подключаем сливной шланг. Двигаем посудомойку ближе месту установки, а затем подсоединяем свободный конец сливного шланга к отводу канализации, предварительно вынув заглушку. Если есть необходимость можно зафиксировать соединение герметиком, но обычно это не требуется.
  2. Подключаем воду. Отключаем холодную воду. Отсоединяем отвод на смеситель от металлопластиковой трубы холодной воды. Соединяем кран-тройник с проточным фильтром. Прикручиваем кран-тройник, не забыв изолировать места соединений ФУМ-кой. С одной стороны мы прикручиваем к тройнику трубу, а с другой отвод смесителя. Свободным остается один выход, к которому мы и привинчиваем наливной шланг посудомойки. Другой конец шланга прикручиваем к посудомойке.
  3. Подключаемся к розетке. Здесь все просто, вставляем вилку сетевого шнура в розетку, но предварительно нужно задвинуть посудомойку на место и подкрутить ее ножки, чтобы корпус встал по уровню.

Вот и все, самостоятельная установка посудомойки Электролюкс закончена. Если вы имеете дело со встраиваемой посудомоечной машиной, нужно еще навесить фасад на дверцу. Это дело нехитрое, поскольку фасадная часть навешивается на специальные крепления без применения инструментов. Работа закончена!

Интересное:

  • Как установить посудомоечную машину самостоятельно
  • Какие бывают посудомоечные машины? Типы и виды
  • Срок и условия гарантии на посудомоечную машину
  • Сколько стоят посудомоечные машины?
  • Какая посудомоечная машина лучше — Bosch, Siemens,…
  • Какой ширины бывают посудомоечные машины?
Популярные статьи  Почему лампочка загорается светом на секунду, далее странный хлопок и свет вырубается?

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Подключение посудомоечной или стиральной машины к канализации.

Посудомоечная или стиральная машина подключается к канализации при помощи гибкого гофрированного шланга. Его стандартная длина 1,5 метра. Если нужно, его можно удлинить до 5 и более метров при помощи покупного шланга.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Шланг надо уложить так, чтобы насос внутри посудомоечной машины мог продавить воду до канализации. То есть по пути движения воды не должно быть резких подъемов и изгибов шланга. Иначе в этом месте с большой вероятностью будет образовываться засор. В конце шланг вставляется в канализационный тройник при помощи резиновой манжеты.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Кроме того, сливной шланг может быть подключен и к кухонному сифону со специальным отводом:

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Не стоит забывать о такой удобной вещи, как сифон для стиральной машины. Его устанавливают в том случае, если нет возможности сделать в месте подключения шланга загиб, в котором будет задерживаться вода. Эта вода образует гидрозатвор, препятствующий распространению неприятного запаха из канализации. А в сифоне вход в трубу закрывается специальным шариком. Принцип его работы изображен ниже на рисунке:

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Все вышеописанное справедливо, если вы можете протянуть шланг непосредственно до канализации, но часто бывает так, что стояка будет очень далеко или уровень установки машинки будет ниже, чем уровень стояка. В этом случае вам необходимо применять канализационный насос. Подчеркну, что для стиральных и посудомоечных машин нужны принципиально разные канализационные насосы. Об этом читайте здесь.

Для чего оно нужно

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Основное требование при установке УЗО на стиральную технику

Прежде чем рассказать о том, для чего необходимо УЗО, определимся с теми устройствами защиты электрических цепей, которые необходимо иметь в каждом доме. Непосвященные в основы электрики люди могут путать УЗО с автоматическим выключателем, который еще по-простому называется автоматом. Этот выключатель является аналогом хорошо всем известной электрической пробки с плавкой ставкой, которая перегорала в случае превышения током определенного значения. Однако в отличие от пробки, этот прибор многоразового использования и после того как он срабатывает, при включении тумблера снова готово к работе.

Обычно этот автоматический выключатель выбивает подачу тока при коротких замыканиях, которые чаще всего происходят при нарушении целостности изоляции в проводке и замыкании нуля и фазы. Таким образом, когда автомат срабатывает, происходит защита проводки или электрической начинки бытовых приборов от повреждения и выгорания, а жилого помещения от возможного пожара. Бытовые автоматы для жилых помещений с множеством электробытовых приборов должны быть рассчитаны на ток не менее 16 ампер. Если же в квартире имеются электрическая плита, посудомоечная и стиральная машина, электрический водонагреватель и другая техника с большим энергопотреблением, то может потребоваться автоматический выключатель на 25 ампер и более.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Схема пуско-наладки стиральной машины

Рассмотрим типичный случай со стиральной машиной при включении ее в обычную однофазную сеть без заземления. Представим, что по одной из причин (от старости, износа или механического воздействия) на каком-то фазном проводнике произошло повреждение изоляции, в результате чего фазное напряжение попало на металлический корпус стиральной машины. На работе стиральной машины по выполнению стирки это никак не отразится и ее поведение не вызовет никаких подозрений. Но, если человек случайно коснется одновременно ее металлического корпуса и любого токопроводящего предмета имеющего выход на заземление, например, водопроводного смесителя или батареи отопления, может произойти поражение электрическим током.

В лучшем случае человек испытает неприятные ощущения, укус током. В худшем не исключена остановка сердцем. Токи, протекающие при этом через тело, будут достаточно малы и не достигают той величины, при которых выбивает автомат защиты. Ведь для смертельного поражения человека током достаточно его величины в 50 мА, а автоматы защиты рассчитаны на ток в 16 и более ампер. Чтобы избежать таких случаев, необходимо поставить УЗО.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Нельзя подключить УЗО без дифавтомата

УЗО включается последовательно в одну цепь с потребителем (микроволновой печь, стиральной машиной и так далее) и измеряет разницу величину тока, на входе и на выходе. В идеальном случае эта разница должна быть равна нулю. Другими словами, сколько тока зашло, столько и вышло. По этой причине эти устройства еще называют дифференциальным автоматом. Название происходит от английского глагола Difference, что означает разница, отличие. Если же обнаруживается разница, значит, есть ток утечки.

Когда величина тока утечки достигает значения, на срабатывание которой рассчитано УЗО, оно выбивает подачу тока за доли секунды, исключая смертельное поражение человека. Для человека опасны токи величиной более 50 мА, о чем говорилось выше. Поэтому для защиты жизни используют устройства с током утечки не более 30 мА.

Вернемся к вышеупомянутому случаю со стиральной машиной, включенной в обычную однофазную сеть без заземления. При касании человеком корпуса такой машины, находящегося под напряжением в результате пробоя изоляции, устройство отключит ее от сети при обнаружении тока утечки, проходящего через тело человека.

Совсем по-другому будет обстоять дело в том случае, если имеется цепь заземления. При возникновении пробоя напряжения на корпус стиральной машины, ток будет идти по цепи фаза-земля. Поэтому УЗО сразу выбивает цепь питания, обеспечивая тем самым безопасность.

Подключение посудомоечной машины к электросети

Питание к этому устройству должно осуществляться к розетке. Эта розетка обязательно должна быть рассчитана на 16 А.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Посудомойка имеет достаточно высокую мощность и именно поэтому проводка должна выдерживать все нагрузки. Для определения нужного диаметра жилы лучше всего воспользоваться расчетом сечения кабеля. Перед подключением стиральной машины вам также необходимо определить сечение кабеля. Даже если вы не можете провести самостоятельный расчет, тогда вам необходимо помнить о том, что минимальное сечение должно составлять 2 мм. Электричество к розетке должно вестись от распределительной коробки.

Подключение посудомоечной машины без заземления не допускается. Это может подвергнуть вашу жизнь в опасность. Посудомоечную машину нельзя подключать еще к одному устройству в розетку. Это может вызвать значительную перегрузку.

Подключение узо

Подключение стиральной машины лучше доверить специалисту электрику, однако при наличии базовых знаний в электромонтажной отрасли, выполнить эту задачу можно самостоятельно без особого труда. Подключать к электросети стиральную машину через УЗО следует с соблюдением правил безопасности, соблюдать все требования и учитывать технические характеристики как стиральной машины, так и электропроводки.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

  1. Мощность, сечение и маркировка проводки.
    Самая распространенная мощность стиральных машин составляет от 2 до 2,5 кВт. Значение этой характеристики написано в документах на стиральную машину или на задней стенке самой машины. Основываясь на её мощности можно выбрать проводку правильного сечения.
    В том случае, если розетка под стиральную машину запитана двужильным, а особенно алюминиевым проводом, необходимо заменить электропроводку трехжильным медным кабелем. В таком случае лучше взять провод с сечением 2,5 кв. мм, ведь в эту розетку будут включаться и другие электроприборы, например, электробритва или фен.
  2. Заземление электроприборов.
    Поскольку стиральные машины чаще всего устанавливаются в ванной комнате, их оснащают максимальной системой защиты от поражения током – 1 класс защиты. Это значит что аппарат оснащен системой заземления, которая встроена в вилку питания.
  3. Розетка.
    С учетом наличия системы заземления в вилке электроприборов, розетку лучше выбрать с соответствующим контактом, так называемую «евро» розетку. Если розетка будет устанавливаться непосредственно в ванной комнате, лучше отдать предпочтение модели с повышенной степенью защиты. Такие модели рассчитаны на эксплуатацию в помещениях с повышенной влажностью.
Популярные статьи  Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

Параметры и характеристики дифавтоматов

Чтобы определиться, какое УЗО устанавливать для стиральной машинки или водонагревателя, сначала ознакомьтесь с основными параметрами и характеристиками устройства:

В зависимости от того, в какой сети будет устанавливаться дифавтомат (однофазной или трёхфазной), выбирается двухполюсное устройство (на рабочее напряжение 220 В) либо четырёхполюсное (380 В)

Обратите внимание, номинальное рабочее напряжение обязательно должно быть указано на корпусе устройства

  • Номинальный ток. Это величина тока, измеряемая в амперах, которая может проходить через коммутационный аппарат в течение длительного времени его работы. Стандартный ряд номинальных токов выглядит следующим образом: 6, 10, 16, 20, 32, 40, 50, 63 А.
  • Время-токовая характеристика («В», «С» или «D»), этот параметр выражает зависимость времени срабатывания автомата от протекающего по нему тока.
  • Номинальный дифференциальный ток. Это величина токовой утечки, на которую отреагирует дифавтомат и отключится. Также существует стандартный ряд дифференциального тока – 10, 30, 100, 300, 500 мА.
  • Номинальная способность отключения. Этот параметр представляет собой максимальную величину тока короткого замыкания, которую дифференциальный автомат способен отключать и оставаться после этого в рабочем состоянии.
  • Температурный диапазон. Он, как правило, варьируется от – 20 градусов до + 45.

Все эти параметры указаны на корпусе устройства.

Там вы найдёте схему подключения, величину номинальной частоты электросети (50 Гц), тип встроенного УЗО (электронное или электромеханическое).

Также дифференциальные автоматы бывают трёх типов в зависимости от формы токовой утечки, на которую они реагируют:

  • «А» – для переменной синусоидальной и постоянной пульсирующей форм тока.
  • «АС» – для переменной синусоидальной токовой утечки.
  • «В» – для переменной синусоидальной, постоянной пульсирующей и выпрямленной форм токовой утечки.

Как выбрать кабель для подключения кондиционера и бойлера?

Для подключения кондиционера подойдет обычная розетка с заземлением на 16 А и кабель 3×2,5. В принципе, кондиционер можно включить в любую розетку. Но производители рекомендуют прокладывать отдельный кабель для кондиционера от щитка.

Бойлер для нагрева воды чаще всего имеет мощность 1,5-2 кВт. Для него подойдут такие же розетка и кабель, что и для кондиционера. Но розетка должна быть влагозащищенной. Еще лучше использовать вместо розетки выключатель-автомат с защитой от влаги. Защита от влаги делается для безопасности – в санузле влажно. А еще потому что люди нередко выключают электроприборы мокрыми руками.

Как поставить дифавтомат самому

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Схема подключения стиральной машины к электрощиту

Установка дифференциального автомата не представляет сложностей. Самым трудоемким процессом будет прокладка отдельной силовой линии с заземлением и установка розетки соответствующей мощности. В принципе, каждый мощный потребитель электроэнергии требует прокладки своей линии, своего автомата и розетки для подключения. Но сколько и каких приборов устанавливать решать только вам.

Как указывалось выше, устанавливать дифференциальный автомат защиты следует сразу же за входным автоматом, который контролирует всю домашнюю цепь. А уже после него можно устанавливать необходимое количество дифференциальных автоматов.

При этом фазовый и нулевой провода после автомата защиты идут на соответствующие входные клеммы УЗО, а после него с выходных клемм на потребителя. Нулевые провода на выходе входного автомата и дифференциального автомата должны быть разнесены. Это необходимо для того, чтобы потребитель подключался к нулевому проводу только после его выхода с дифференциального автомата. В противном случае работа приборов будет некорректной.

Проверить, как выбивает (срабатывает) дифференциальный автомат защиты можно с помощью специальной кнопки «тест», находящейся на его передней панели.

Как выбрать толщину жил кабеля?

Толщина жил кабеля зависит: во первых, от мощности подключаемого электроприбора; во вторых, от материала жилы. Оптимальный материал для электропроводки в доме – медь. Медные провода меньше греются, медные жилы пластичней – с кабелем будет удобней работать. С медным кабелем меньше риск надломить жилу в месте сгиба кабеля. Для подключения мощного электрооборудования используют жесткий кабель с однопроволочными жилами.

Оптимальное соотношение мощности оборудования с толщиной сечения жилы кабеля (для однофазного подключения):

  • для мощности до 3,5 кВт – 2,5 мм 2 ;
  • 3,5 кВт-0 5, 5 кВт – 4 мм 2 ;
  • 5,5-7,2 кВт – 6 мм 2 ;
  • 7,2-8 кВт – 10 мм 2 .

Если в квартире есть заземление, то нет проблем

Если дом постройки 2000-х годов, то с этим проблем нет. В квартире есть заземляющий проводник и выполнена система уравнивания потенциалов. В данном случае достаточно провести линию от электрического щита к розетке и установить дополнительный автомат. Установка УЗО или диф.-автомата будет дополнительной мерой обеспечения электробезопасности.

В некоторых случаях можно сделать «заземление» в этажном щите, но для этого должны выполняться ряд требований, которые выполняются не всегда. К таким квартирам относятся все хрущёвки, брежневки, очень часто в старом фонде нет заземления. Некоторые электрики предлагают разделить ноль. В большинстве случаев так делать категорически нельзя. Т.к. при определённых условиях корпус стиралки или посудомойки может оказаться под напряжением.

Это интересно: Самовольное подключение электричества

Как подключить посудомоечную машину к электросети

Первым делом проверьте номинал. В иных случаях подключение посудомоечной машины Electrolux допускается к стандарту сетевого напряжения. Переключатель расположен на вилке. Если поставить в неправильное положение, оборудование не заработает. Сломается ли посудомоечная машина, в инструкции не написано.

Всегда на сайте производителя или дилера уточняйте длину шнура, знание поможет выбрать место для установки розетки. Не помещайте низко. Подходящая высота – полметра от пола, вне досягаемости воды и брызг из раковины. Для компактных моделей, установленных на стол, допускается использовать розетку для холодильника либо варочной панели. Стоит оценить пропускную мощность провода.

Можно ли подключить к одному УЗО стиральную и посудомоечную машину?

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
